Placa electrónica Junkers Netzmodul 8 748 301 077 para Junkers ZWR 24-3: Pieza e identificador ampliado

Placa electrónica Junkers Netzmodul 8 748 301 077 para Junkers ZWR 24-3: vista 2

Placa electrónica Junkers Netzmodul 8 748 301 077 para Junkers ZWR 24-3: vista 3

Placa electrónica Junkers Netzmodul 8 748 301 077 para Junkers ZWR 24-3: vista 4

JunkersFotos de esta unidad

1 / 4

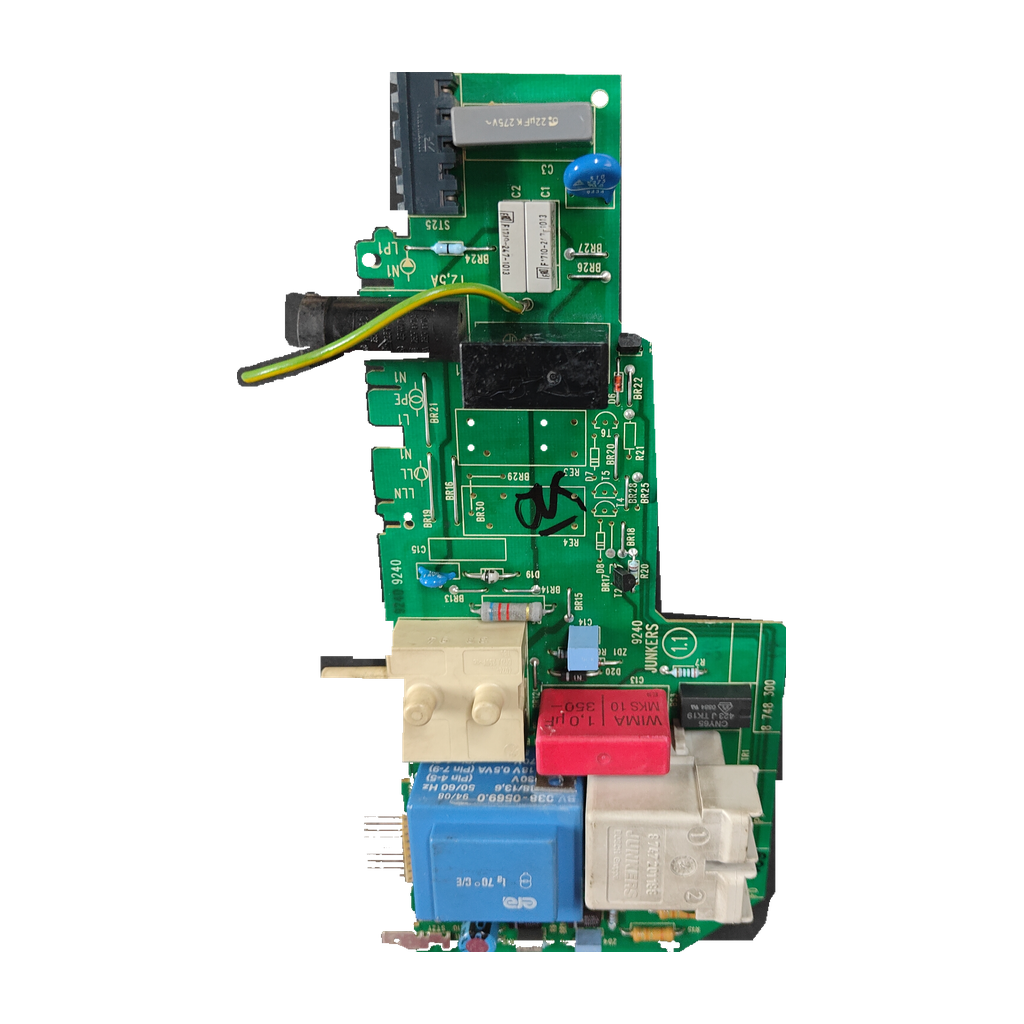

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

JunkersCompatibilidad confirmada

Placa electrónica Junkers Netzmodul 8 748 301 077 para Junkers ZWR 24-3

Referencia Junkers8 748 301 077

La 8 748 301 077 es una placa electrónica Junkers Netzmodul (módulo de red), confirmada por nuestro taller para la caldera Junkers ZWR 24-3. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Netzmodul 8 748 301 077
Fusible serigrafiado T1.25A
Bornas L1 · N1 · PE
ZWR 24-3 (confirmada)

Todos los códigos de esta unidad3

Referencia Junkers: 8 748 301 077
Modelo: Netzmodul
SKU Ecoklima: PLC268

En las páginas leídas, ninguna fuente externa cita 8 748 301 077. Las listas oficiales de la familia ZR/ZSR/ZWR 18/24-3 dan para el Netzmodul otro código: 8 748 300 158. Nuestro taller ha confirmado la 8 748 301 077 en la ZWR 24-3.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

En las Junkers de la serie ZR/ZSR/ZWR -3, la lista oficial de recambios separa el Netzmodul del Grundmodul (módulo base): son dos placas distintas de la caja de control. La nuestra marca las bornas L1, N1 y PE.

Compruébalo en tu placa

Busca en la placa el código 8 748 301 077 (también escrito 8748301077) y el marcado «1.1».
Comprueba el fusible serigrafiado T1.25A, la serigrafía «12,5 A» y las bornas marcadas L1, N1 y PE.
No la confundas con el Netzmodul 8 748 300 158 de la lista oficial ZR/ZSR/ZWR 18/24-3: es otro código.
Mira en la placa de características de tu caldera que sea una Junkers ZWR 24-3 y anota el modelo completo.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

8 748 301 077	Código marcado en la placa · también 8748301077, 8-748-301-077 y 8.748.301.077
1.1	Segundo código marcado en la placa; las páginas leídas no explican qué indica

No la confundas con

8 748 300 158Netzmodul que dan la lista oficial de recambios ZR/ZSR/ZWR 18/24-3 (AE/ADE y K.E) y dos tiendas para esa familia · Código distinto: ninguna página leída lo une a 8 748 301 077 ni dice que la sustituya. Compara el código marcado en tu placa
87483001580Número de fabricante de 11 cifras de la 8 748 300 158 en varias tiendas · Es la 8 748 300 158 con un 0 añadido; no es el código marcado en esta placa (8 748 301 077)
8 748 300 281Grundmodul (módulo base) de la misma lista oficial · Es otra placa de la caja de control, no el Netzmodul
874830110Circuito electrónico Junkers de otra tienda online (página en francés) · Código distinto: la ficha no dice a qué caldera va ni que sea esta placa

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Junkers ZWR 24-3Confirmada por nuestro taller

Por confirmarPor confirmar

Junkers ZR 18-3 y ZR 24-3La lista oficial y 1 tienda dan 8 748 300 158 como Netzmodul de la familia. El taller confirma esta placa en la ZWR 24-3, así que no se descarta; ninguna fuente la une a esta caldera.
Junkers ZSR 18-3 y ZSR 24-3La lista oficial da 8 748 300 158 como Netzmodul de la familia. El taller confirma esta placa en la ZWR 24-3, así que no se descarta; ninguna fuente la une a esta caldera.
Junkers ZWR 18-3La lista oficial y 1 tienda dan 8 748 300 158 (87483001580) como Netzmodul de la familia. El taller confirma esta placa en la ZWR 24-3, así que no se descarta; ninguna fuente la une a esta caldera.
Junkers ZSR 8-32 tiendas dan 8 748 300 158 (87483001580) como Netzmodul de esta familia. El taller confirma esta placa en la ZWR 24-3, así que no se descarta; ninguna fuente la une a esta caldera.

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Fusible serigrafiado: T1.25A
Borneras marcadas: L1;N1;PE

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Condensador visible: 6,2 μF, 275 V~ · 0,22 μF, 275 V~
Marcaje térmico visible: 70 °C/E
Condensador WIMA MKS 10 visible: 1,0 μF, 350-
Subcomponente azul visible: 230 V, 50/60 Hz
Aplicación indicada en inventario: ZWR 24-3

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

Un hilo de foro sobre una Cerastar ZWR 24-3 con apagados por error y rearmes frecuentes plantea cambiar el Netzmodul, pero no confirma la causa y su autor sospechaba un fallo de ionización. Que lo mida un técnico antes de cambiarla.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible

La placa tiene serigrafiado T1.25A. Lee el valor escrito en el fusible de tu placa antes de cambiarla.

Compara las bornas

La nuestra marca L1, N1 y PE. Comprueba que tu placa tiene las mismas.

Monta con un técnico

La lista oficial indica que los recambios solo los puede montar un instalador autorizado.

Preguntas frecuentes

7 preguntas

¿Qué es la placa Junkers Netzmodul 8 748 301 077 y cómo la identifico?

Es una placa electrónica Junkers llamada Netzmodul (módulo de red). El código 8 748 301 077 está marcado en la placa, que lleva además el marcado «1.1», un fusible serigrafiado T1.25A y las bornas L1, N1 y PE. No la confundas con el Grundmodul (módulo base): la lista oficial los separa como dos placas de la caja de control y da para el Grundmodul el código 8 748 300 281.

¿Sirve para mi Junkers ZWR 24-3?

Sí. Nuestro taller ha confirmado esta placa para la ZWR 24-3. Un dato a tener en cuenta: la lista oficial de la familia ZR/ZSR/ZWR 18/24-3 y dos tiendas dan para esa familia otro Netzmodul, el 8 748 300 158, y en las páginas leídas ninguna fuente externa cita el 8 748 301 077. La serie tiene variantes (AE, ADE, K.E): compara el código de tu placa o envíanos una foto desde Contacto.

¿Es la misma placa que la 8 748 300 158 de la lista oficial?

No lo sabemos. La lista oficial de recambios ZR/ZSR/ZWR 18/24-3 da el Netzmodul 8 748 300 158 (AE/ADE, pos. 13; K.E, pos. 15) y dos tiendas online (páginas en alemán) dan 87483001580 para ZWR 18/24-3 y ZWR 24-3 KE/AE. En el texto leído de la lista no aparece la 8 748 301 077 y ninguna fuente dice que sea equivalente. Nuestro taller ha confirmado la 8 748 301 077 para la ZWR 24-3: compara el código marcado en tu placa.

¿Sirve para otra Junkers, como la ZWR 18-3, las ZR o las ZSR?

No lo sabemos: solo tenemos confirmada la ZWR 24-3. Para esas calderas, las fuentes dan otro Netzmodul, el 8 748 300 158 (87483001580 al pedir): ZR, ZSR y ZWR 18/24-3 según la lista oficial, y ZSR 8-3 según dos tiendas. Si tu caldera es otra, llámanos al 919 931 595 o envíanos una foto desde Contacto.

¿Qué significan 8 748 301 077, 1.1 y 87483001580?

8 748 301 077 es el código marcado en la placa y «1.1» el otro marcado; las páginas leídas no explican qué indica. 87483001580 no es el código marcado en esta placa: es la 8 748 300 158 con un 0 añadido, porque la lista oficial indica que al pedir se añade un «0» como 11.ª cifra.

¿Qué avería puede indicar un fallo del Netzmodul en una ZWR 24-3?

Un hilo de foro describe una Cerastar ZWR 24-3 que se apaga con error, hace un tic leve con la llama encendida y exige rearmes frecuentes con el botón de rearme. Su autor quería cambiar el Netzmodul, aunque sospechaba un fallo de ionización, y el hilo no confirma la causa. No hemos leído ninguna tabla oficial que relacione códigos de error con esta placa.

¿Quién debe montar esta placa?

Un técnico cualificado. La lista oficial de recambios de la familia ZR/ZSR/ZWR 18/24-3 indica que los recambios solo los puede montar un instalador autorizado.

Cómo hemos verificado esta ficha

Junkers Netzmodul

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Compatibilidad con la ZWR 24-3 confirmada por nuestro taller. En las páginas leídas ninguna fuente externa cita 8 748 301 077; la lista oficial y dos tiendas dan otro Netzmodul (8 748 300 158) para la familia.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Junkers; la marca se cita para indicar compatibilidad.
