Placa electrónica Vaillant Group 0020183525 · PM-01 para Hermann Micraplus NOx 24 B/2

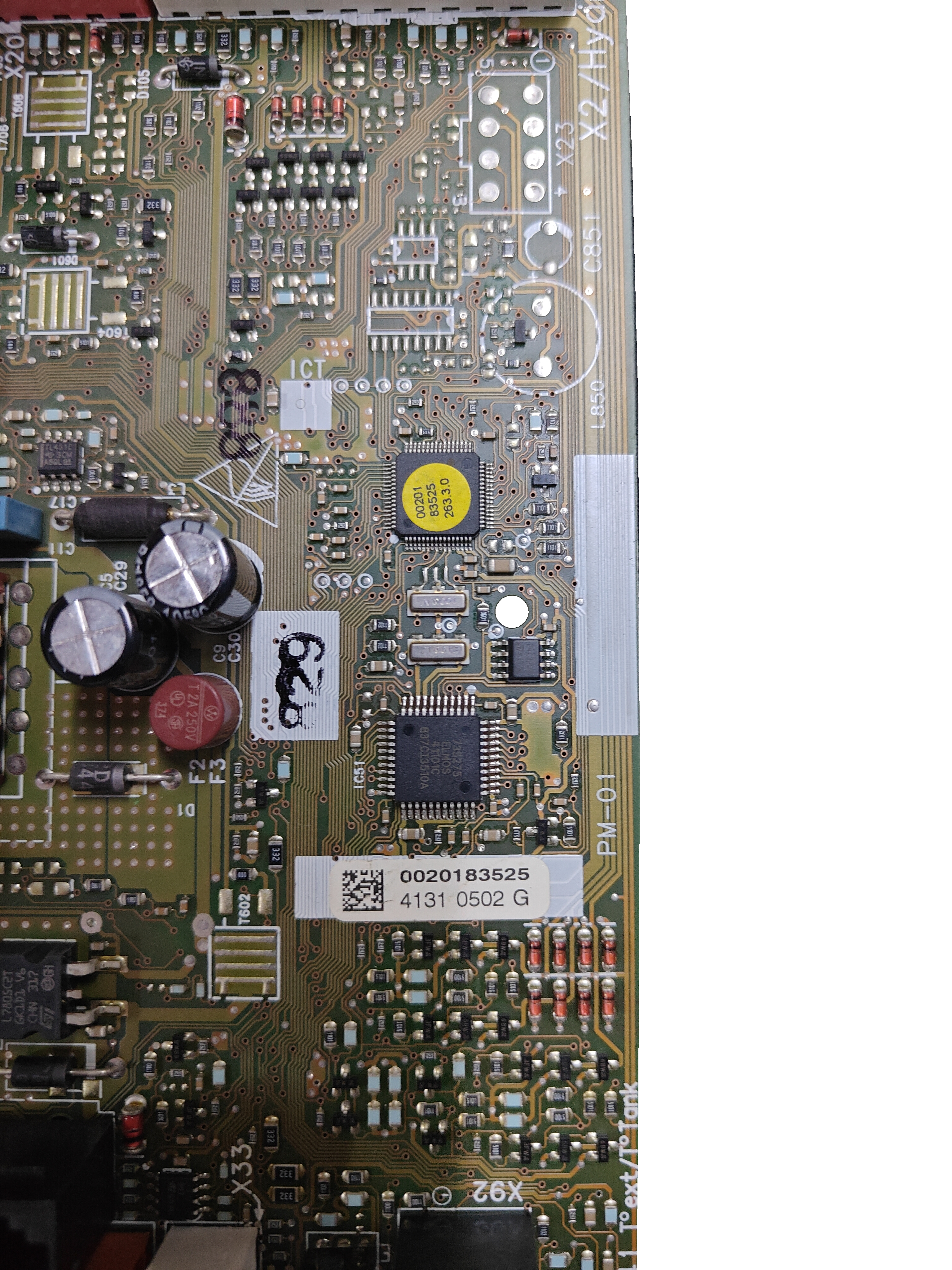

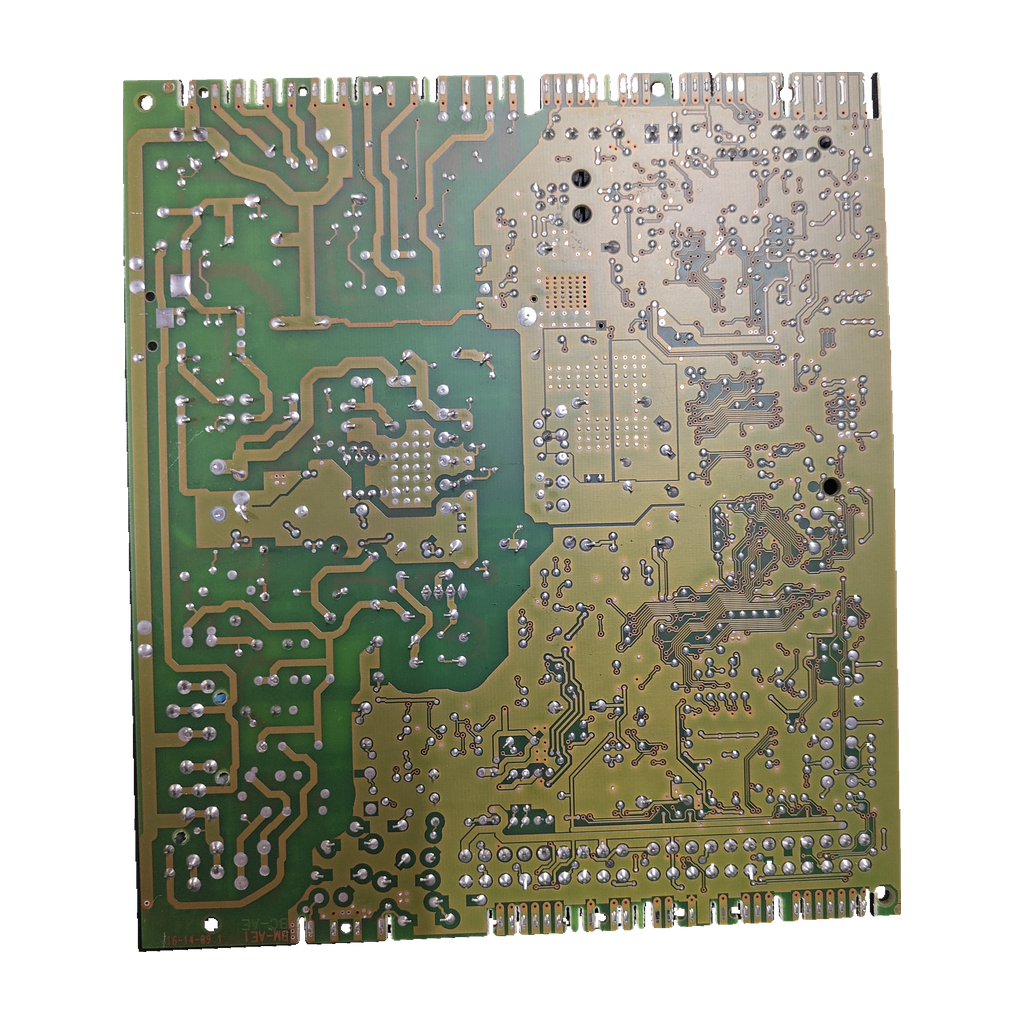

La placa marca 0020183525 y la designación PM-01, además de 4131 0502 G, TL-AE y TM-AE1. Compara también A 141 0062 G, BM-AE1 (cara de soldadura) y 263.3.0.

Sí. Nuestro taller la ha confirmado para la Hermann Micraplus NOx 24 B/2, y un anuncio de Wallapop también da el 0020183525 como compatible con la Micraplus Nox 24-B/2. Tres tiendas (ICG, Repuestos Calefacción y e-recambios) dan para la Micraplus Nox 24 la placa 0020184123 y no citan el 0020183525. Comprueba el modelo exacto en la placa de características de tu caldera.

Está por confirmar. Climatización Ibérica da el 0020183525 como referencia OEM de la placa de la Thema Nox F25-B. Un anuncio de Wallapop las lista con ese código, pero no hemos comprobado que su vendedor sea distinto y no lo contamos como segundo origen. Para la F 25-A y la F 30 solo hemos leído un anuncio de Wallapop con el código, aunque otras tiendas las listan con el 0020184123. Nuestro taller no las ha confirmado: envíanos desde Contacto una foto de la etiqueta de la placa y de la de tu caldera, o llama al 919 931 595.

Climatización Ibérica escribe «Referencia OEM 0020184123 / 0020183525» en la ficha de la placa Thema Nox F25-B y añade como Ref. 0020141438, 0020124926 y 002014950. ICG vende la 0020184123, la da compatible con la Hermann Micraplus nox 24 y muestra esos tres números entre paréntesis sin explicarlos; no menciona el 0020183525. Nuestra placa marca el 0020183525, no el 0020184123: compara la etiqueta antes de pedirla.

El anuncio de Wallapop titula la placa «Themafast NOx F30 B/1-0020183525» y la da compatible con la Hermann Micraplus Nox 24-B/2; no indica la marca de las Thema/Themafast. Climatización Ibérica la asocia a la Saunier Duval Thema Nox F25-B. Son dos nombres distintos para el mismo código 0020183525. Guíate por el código marcado y por el modelo de tu caldera.

En los manuales oficiales que hemos leído no aparece el código y no hemos localizado despiece oficial de la placa: el de la Micraplus Nox 24 (0020137884_00) y el de la Saunier Duval Themafast NOx F 25 y F 30 (0020146247_04) remiten al servicio técnico oficial para los recambios. PM-01 es la designación marcada; 4131 0502 G, TL-AE y TM-AE1 son códigos marcados y A 141 0062 G el secundario visible. Ninguna fuente explica su significado.

Ninguna fuente oficial que hemos leído dice quién debe montarla ni si hay que configurarla. Su serigrafía marca 230 V y 24 V, y sus conectores son 230 Main, 230 Rel y 24V; el manual de instalación de la Micraplus Nox 24 indica que las conexiones eléctricas se hacen desde el lado de cableado del instalador. Revisa antes el fusible: ese manual da uno integrado T 2A/250V (dato de la caldera; no dice dónde va). El anuncio de Wallapop dice que «se puede dejar instalada y configurada para modelo», sin citar ningún manual.
