Placa electrónica Vaillant TM-G1C V132 · 0020028476 para VMW 32/342 4-5 m: Pieza e identificador ampliado

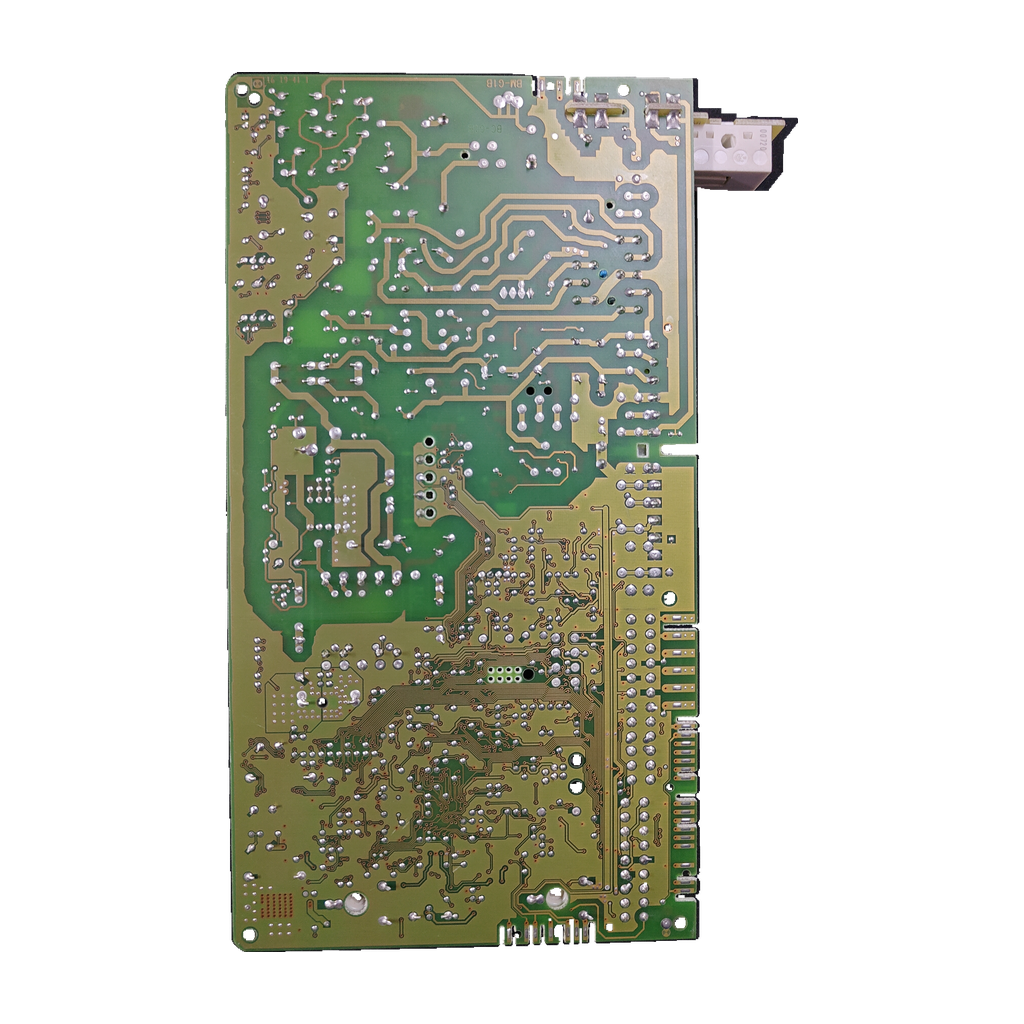

Placa electrónica Vaillant TM-G1C V132 · 0020028476 para VMW 32/342 4-5 m: vista 2

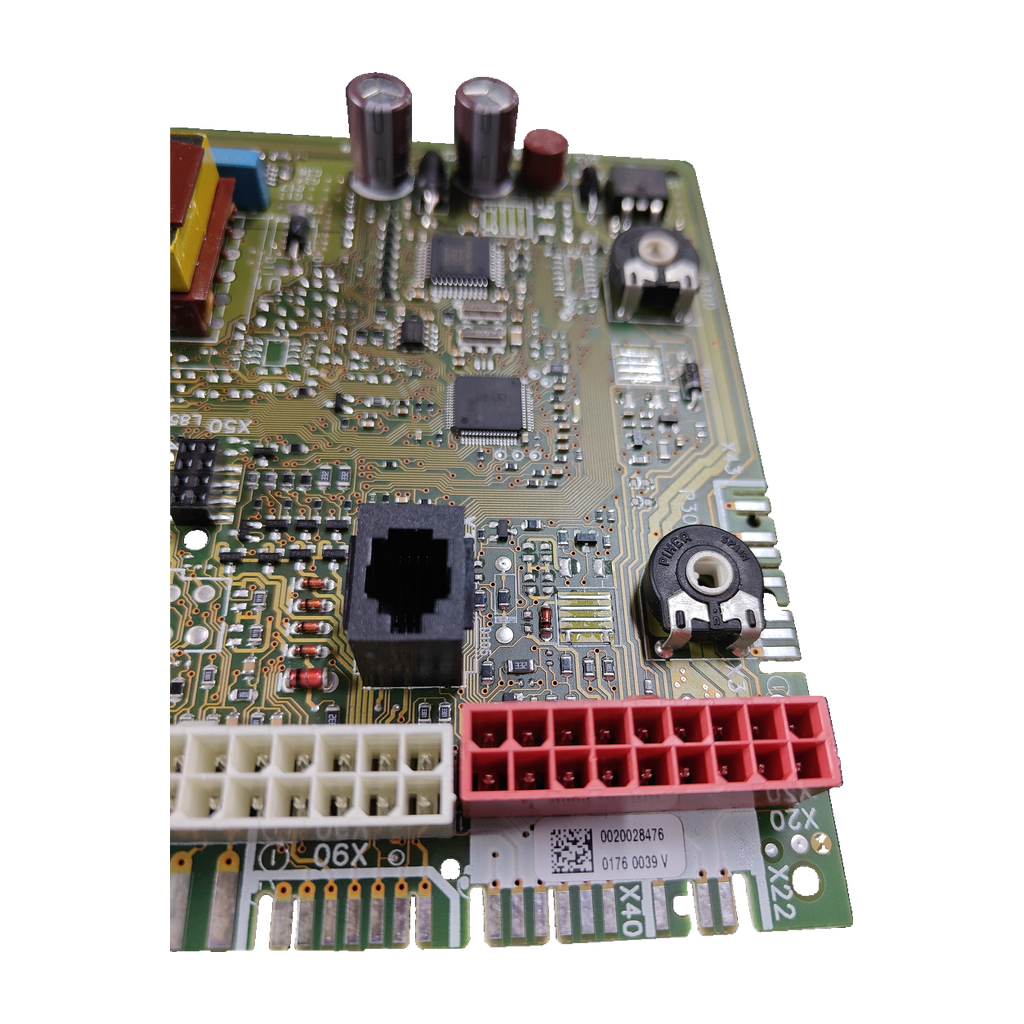

Placa electrónica Vaillant TM-G1C V132 · 0020028476 para VMW 32/342 4-5 m: vista 3

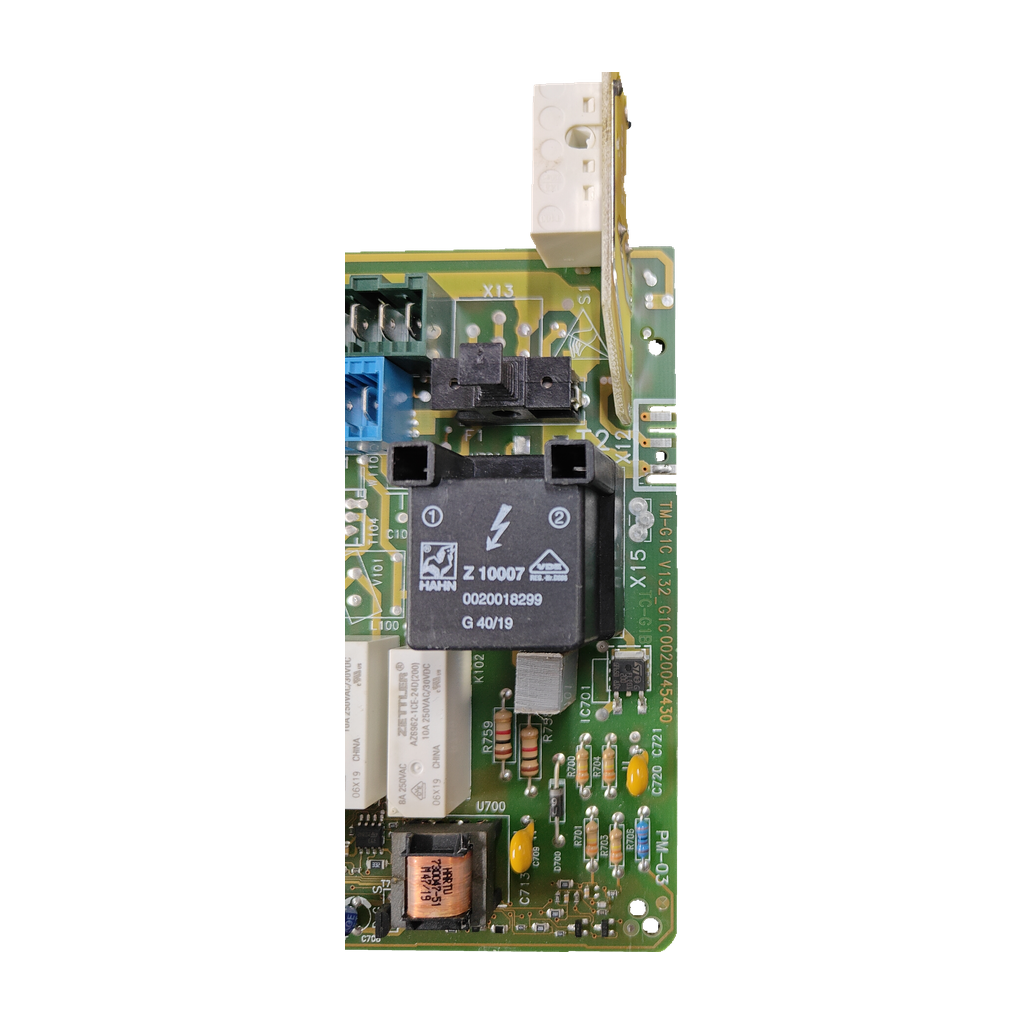

Placa electrónica Vaillant TM-G1C V132 · 0020028476 para VMW 32/342 4-5 m: vista 4

Vaillant GroupFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant TM-G1C V132 · 0020028476 para VMW 32/342 4-5 m

Referencia Vaillant0020028476

La 0020028476 es una placa electrónica Vaillant (TM-G1C V132, circuito G1C0020045430), confirmada por nuestro taller para la caldera VMW 32/342 4-5 m. Dos orígenes (teplateh.ru y remise.ua) la dan también para atmoTEC y turboTEC pro/plus, por confirmar. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Vaillant 0020028476
TM-G1C V132 · G1C0020045430
Para VMW 32/342 4-5 m

Todos los códigos de esta unidad4

Referencia Vaillant: 0020028476
Código del circuito: G1C0020045430
Modelo: TM-G1C V132
SKU Ecoklima: PLC192

Las tiendas usan otras designaciones: compara el marcado completo.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

3 pasos

Placa de control de la caldera. Según una tienda, integra la fuente de alimentación y el automatismo de encendido de gas, y se sospecha de ella cuando el display se apaga y la caldera no funciona.

Compruébalo en tu placa

Busca en la placa TM-G1C V132_G1C, el código 0020028476 y el circuito G1C0020045430. Compara también 0020045430 y los demás códigos de la lista de referencias.
No te quedes solo con 0020045430: otras placas con ese código llevan otro prefijo (TM-AG1, TM-G1B). Compara TM-G1C V132 completo y no la confundas con la 0020028474.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0020028476	Código principal de la pieza (etiqueta)
0020045430	Marcado en la placa; 2 tiendas lo dan junto a 0020028476
G1C0020045430	Código del circuito (serigrafía)
G1C0020045430430	Marcaje de placa según nuestro inventario
TM-G1C V132	Designación marcada en la placa (TM-G1C V132_G1C)
0020092371	4 orígenes (kg-part.com, teplateh.ru con aquatermix.ru, openclima.com y drboiler.ru) lo dan junto a 0020028476; no figura en la etiqueta
0176 0039 V	En la placa
TC-G1B	En la placa
TL-G1C	En la placa
PM-03	En la placa
Z10007	En la placa
0020018299	En la placa
G40/19	En la placa

No la confundas con

0020028474Placa Vaillant v2 que una tienda da para la VMW 322/4-5 · Solo cambia el último dígito
TM-AG1 V132_G1 · TM-G1B V132_G1BPlacas con el mismo 0020045430 (foro, heiz24.de, michlsonlineshop.at) · Otro prefijo: la nuestra es TM-G1C V132
0020202559Placa para turboTEC y atmoTEC fabricadas desde abril de 2015 · Según una tienda tiene otros parámetros

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW 32/342 4-5 mConfirmada por nuestro taller

Por confirmarPor confirmar

Vaillant atmoTEC y turboTEC pro (3-3) y plus (3-5): VUW 200, 240, 280, 202, 242 y 2822 orígenes: teplateh.ru (con aquatermix.ru, mismo catálogo) y remise.ua, que la une por la línea «Тип плати керування» de una ficha del 0020092371
Vaillant turboTEC plus VUW 322 y 362 /3-52 fuentes: teplateh.ru y remise.ua
Vaillant turboTEC plus VU 202 y VU 242 /5-5, y VUW 202, 242, 282 y 322 /5-51 fuente clara: climatizacioniberica.es (su título dice VMW 242/4-5 M R1). Anuncio de Wallapop con la misma lista, vendedor no comprobado
Vaillant VMW 242/4-5 M R11 fuente: título de climatizacioniberica.es

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de una sola fuente

Alimentación: 230 V · 50 HzTienda drboiler.ru
Peso: 360 gMayorista kg-part.com

Identificación y códigos del repuesto

Designación marcada: TM-G1C V132_G1C
Código marcado: 0020028476; 0176 0039 V
Código marcado: 0020045430; TC-G1B; TL-G1C; PM-03
Código marcado: Z10007; 0020018299; G40/19

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia de bornes: 21V; 230V~; 7; 8; 9; L; N; 3; 4; 5

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Bornero visible: + 7 8 9 1 L N 3 4 5
Conectores visibles destacados: X20, X22, X40, X90
Aplicación indicada en inventario: VMW 32/342 4-5 m
Tensión visible: 5 V
Código marcado: 0020028476; 0176 0039 V; 0020045430; TC-G1B; TL-G1C; PM-03; Z10007; 0020018299; G40/19

Síntomas de que puede fallar

Lo que revisa el técnico

El display se apaga y la caldera no funciona

Una tienda (remise.ua) lo da como fallo de la placa de control en atmoTEC y turboTEC. Que un técnico compruebe alimentación y conectores antes de cambiarla.

Errores erráticos en el display, reinicios, la caldera se apaga sola o bloqueo sin códigos claros

Una tienda (climatizacioniberica.es) los asocia a esta placa. Que lo compruebe un técnico.

Antes de cambiar la placa

Lo que revisa el técnico

Compara relés y conectores

Según una tienda, una misma referencia tiene versiones distintas. Esta placa marca X20, X22, X40 y X90.

Monta con un técnico

Trabaja a 230 V y, según una tienda, forma parte del control de gas.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué más debo comparar?

En la propia placa: designación TM-G1C V132_G1C y código principal 0020028476. También lleva 0020045430, G1C0020045430 (circuito), 0176 0039 V, TC-G1B, TL-G1C, PM-03, Z10007, 0020018299 y G40/19. Compara al menos TM-G1C V132, 0020028476 y G1C0020045430.

¿Sirve para mi Vaillant VMW 32/342 4-5 m?

Sí. Nuestro taller ha confirmado esta placa para la VMW 32/342 4-5 m. Ninguna de las páginas que hemos leído nombra esa caldera ni hemos leído un despiece oficial de Vaillant con este código. climatizacioniberica.es titula la 0020028476 para la VMW 242/4-5 M R1.

¿Sirve para una Vaillant atmoTEC o turboTEC?

Según dos fuentes (teplateh.ru y remise.ua), por confirmar: atmoTEC y turboTEC pro (3-3) y plus (3-5), VUW 200, 240, 280, 202, 242 y 282. Las dos añaden turboTEC plus 322 y 362 /3-5; según climatizacioniberica.es y un anuncio de Wallapop (vendedor no comprobado), turboTEC plus VU 202 y 242 y VUW 202 a 322 /5-5. No es un despiece oficial: envíanos desde Contacto una foto de la placa y de la caldera.

¿Qué relación hay entre 0020028476, 0020045430 y 0020092371?

Las tiendas los ponen juntos: kg-part.com y teplateh.ru (con aquatermix.ru, mismo catálogo) unen 0020028476 con 0020092371, y drboiler.ru y remise.ua con 0020045430. No hemos leído ningún documento del fabricante que los relacione. Nuestra placa lleva marcados 0020028476 y 0020045430, no 0020092371.

¿Con qué placas Vaillant se puede confundir?

El 0020045430 sale como TM-AG1 V132_G1 (foro, con turboTEC Pro; heiz24.de no nombra caldera) y como TM-G1B V132_G1B (michlsonlineshop.at); la nuestra es TM-G1C V132. openclima.com da la 0020028474 v2 para la VMW 322/4-5: solo cambia el último dígito. remise.ua separa la 0020202559 (turboTEC y atmoTEC desde abril de 2015, otros parámetros).

¿Qué síntomas apuntan a esta placa?

Según remise.ua, en atmoTEC y turboTEC el display se apaga y la caldera no funciona, a menudo tras picos de tensión o tormentas. Según climatizacioniberica.es, también errores erráticos, reinicios continuos, relés pegados o un bloqueo total sin códigos claros. No son datos del fabricante: que un técnico lo compruebe antes de cambiarla.

¿Quién debe montarla?

Un técnico cualificado. La placa lleva bornes de 230 V~ (L y N) y, según remise.ua, integra el control del encendido de gas; climatizacioniberica.es añade que sustituirla exige conocimientos de electricidad y seguridad en calderas de gas.

Cómo hemos verificado esta ficha

Vaillant Group TM-G1C V132

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

0020028476 es placa Vaillant en 6 orígenes (teplateh.ru y aquatermix.ru, como 1; sin contar Wallapop: vendedor no comprobado). openclima.com la da como V1 y v2; el inventario no da versión. Ninguna de las páginas leídas lee TM-G1C V132 ni nombra la VMW 32/342. 0020045430 sale como TM-AG1 y TM-G1B.

Fuentes consultadas

Tienda teplateh.ru (y aquatermix.ru): placa 0020092371 / 0020028476Une 0020028476 con 0020092371; aquatermix.ru repite el texto (1 origen)
Tienda remise.ua: placa 0020092371Une 0020028476 y 0020045430; atmoTEC y turboTEC
Tienda drboiler.ru: placa de control 0020028476Une 0020028476 con 0020092371 y 0020045430
Mayorista kg-part.com: PCB 0020092371 - 0020028476Reacondicionada; 360 g
Tienda openclima.com: placa 0020028476 v2Solo metadatos: 0020028476 v2. Su ficha V1 y la 12296 (con 0020092371) son el mismo origen
Tienda climatizacioniberica.es: placa 0020028476OEM 0020028476; turboTEC plus /5-5; averías
Wallapop: anuncio de la placa 0020028476 usadaturboTEC plus /5-5; vendedor no comprobado, no cuenta como origen
Foro: placa TM-AG1 V132_G1 0020045430Mismo 0020045430 con otro prefijo

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
