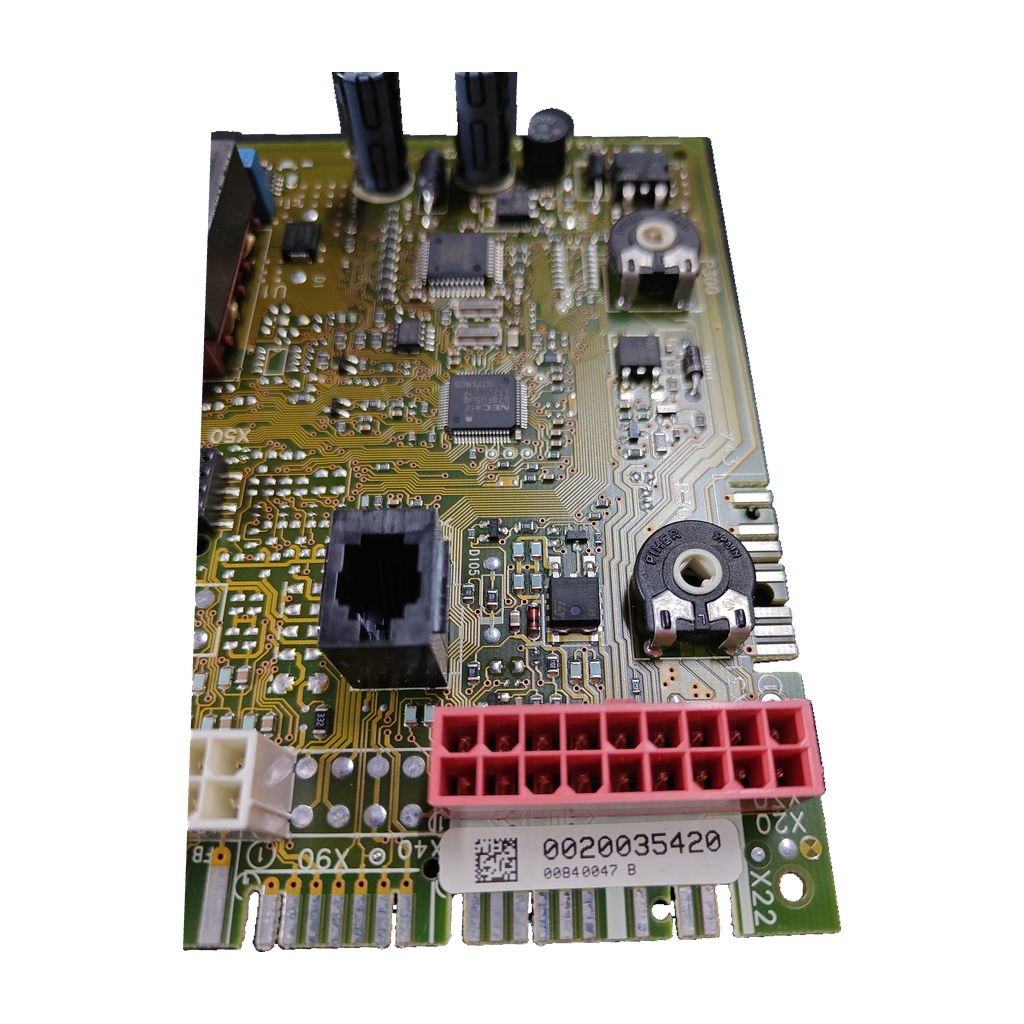

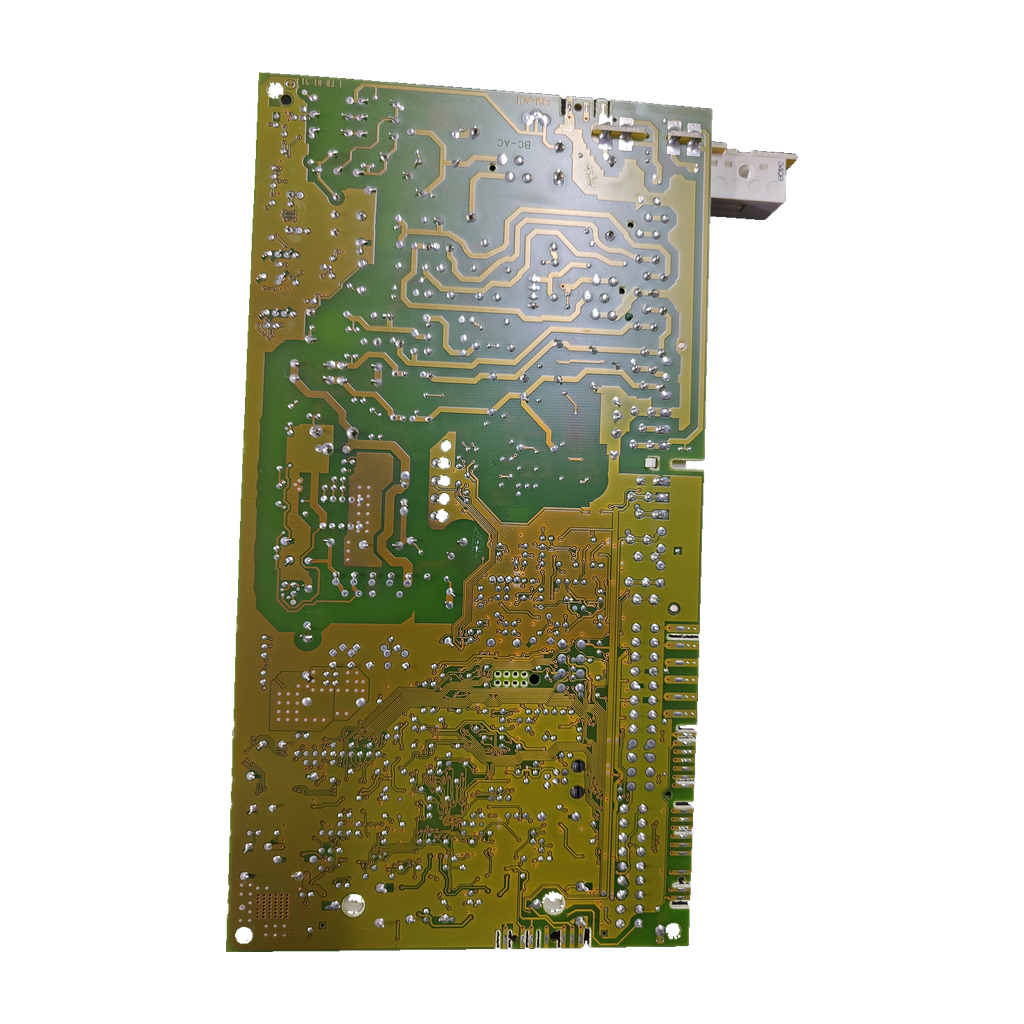

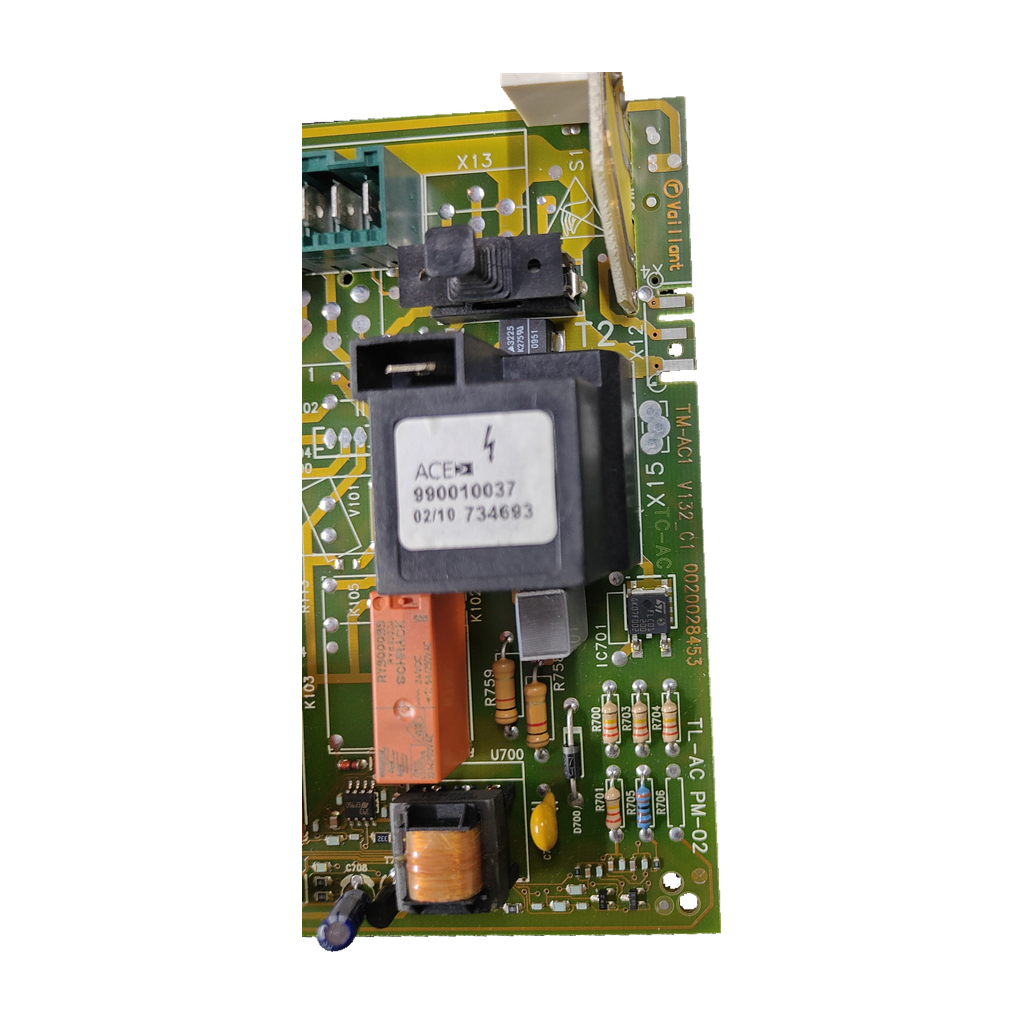

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant TL-AC PM-02 · PCB 0020028453 para VMW ES 346 3-5

Referencia Vaillant0020035420

La 0020028453 (TL-AC PM-02 / TM-AC1 V1.32 C1) es una placa electrónica de control Vaillant. Nuestro taller la ha confirmado para la Vaillant VMW ES 346 3-5. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Circuito 0020028453
TL-AC PM-02 · TM-AC1 V1.32
BUS -/+ · RT 24 V= / 230 V~
Código marcado 0020035420

Todos los códigos de esta unidad3

Referencia Vaillant: 0020035420
Código del circuito: 0020028453
SKU Ecoklima: PLC196

Con el mismo 0020028453, tres foros leen TL-AC PM-03 (la nuestra, PM-02), igual que un anuncio de Wallapop de vendedor sin comprobar. Pegatinas con otro código: 0020035421 (Elektroda) y 0020028402 (DIYnot). Compara el marcado completo.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa de control de la caldera. La nuestra marca alimentación 230 V~ L/N/tierra, regleta RT (24 V= / 230 V~) y comunicación BUS -/+. Dos foros relacionan fallos repetidos con sus condensadores.

Compruébalo en tu placa

Busca en el circuito el código 0020028453 y TM-AC1 V1.32 C1 (en los foros, TM-AC1 V132_C1). En nuestra unidad se lee también TL-AC PM-02.
Mira el código marcado: el nuestro lleva 0020035420. Las pegatinas de los foros son otras (0020035421, 0020028402).
Comprueba las regletas: RT (24 V= / 230 V~), alimentación 230 V~ L/N/tierra y BUS -/+.
No la confundas con la 0020132764 ni la 0020092478: otras tiendas las dan como placa de otras calderas.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

0020028453	Código del circuito. 7 fuentes lo unen a una placa de control Vaillant
0020035420	Código marcado en la unidad. 3 fuentes lo unen a una placa o control Vaillant: Kleinanzeigen (nº de artículo pegado), smd-blau.de y dcg-electronics.de
TL-AC PM-02 / TM-AC1 V1.32 C1	Designación marcada. TM-AC1 V132_C1: 3 fuentes; PM-02: Prom.ua; PM-03: 3 foros (Elektroda, DIYnot, BricoZone)
0020045379	Marcado en la placa; sin fuente externa
00840047 B	Marcado en la placa; sin fuente externa
990010037	Transformador: 990010037 · 02/10 · 734693. Relé: 99001033 · 02101734693. Sin fuente externa

No la confundas con

0020132764PCB que dos tiendas dan para las ecoTEC plus 630, 831 y 937 · Lo listan junto al 0020028453 heatingandcateringparts y aspireheating; heatingspareparts y boilerparts lo dan solo: no es equivalencia confirmada.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW ES 346 3-5Confirmada por nuestro taller

Por confirmarPor confirmar

Vaillant ecoTEC plus VU 126, 156, 186, 246 y 376 /3-5 (612, 615, 618, 624, 637)1 origen: heatingandcateringparts.com (aspireheating la repite)
Vaillant ecoTEC plus VUW 246 y 376 /3-5 (824, 837)1 origen: heatingandcateringparts.com (aspireheating la repite)
Vaillant VC 136, 156 y 276 /3-51 origen: Kleinanzeigen (anuncio)
Vaillant hrPRO VHR NL CW 4/31 origen: Prom.ua (anuncio)

No sirve para

Vaillant VC 126, 196, 246 y 306 /3-5 · VCI 196 y 246 /3-5 · VCW 196 y 246 /3-5 · VCW 196/3-5 ALleva 0020092478 según Loebbeshop e intec-heizung; Kleinanzeigen (y Elektroda, VC 306) las da con 0020028453: sin resolver
Vaillant ecoTEC plus 630 VU 306/3-5, 831 VUW 316/3-5 y 937 VUI 376/3-5Lleva 0020132764 según heatingspareparts (630, 937) y boilerparts (831); heatingandcateringparts las da con 0020028453: sin resolver

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de foros (no del fabricante)

Condensadores electrolíticos: 470 µF · 35 VBricoZone y Elektroda, placa PM-03

Características y marcados técnicos

Regleta RT: 24V=;230V~
Regleta de alimentacion: 230V~ L/N/tierra
Comunicacion marcada: BUS -/+

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Conexiones placa: BUS; RT 24 V~; 230 V~; RT 230 V~
Subcomponente transformador: 990010037; 02/10; 734693
Aplicación indicada en inventario: Vaillant VMW ES 346 3-5

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera falla de forma repetida.

Elektroda (foro): cambiar dos electrolíticos de 470 µF/35 V restableció el funcionamiento varias veces en una VC PL306/3-5 con 0020028453. BricoZone opina que la mayoría de las sustituciones de placa se deben a esos componentes. Son foros de aficionados: que lo confirme un técnico.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Trabaja con 230 V~ y gobierna un aparato de gas: se recomienda que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

En las placas de Elektroda y DIYnot, el 0020028453 va serigrafiado junto a TM-AC1 V132_C1. Nuestra unidad marca 0020028453, TL-AC PM-02 / TM-AC1 V1.32 C1, 0020035420, 00840047 B y 0020045379: compáralos con los de tu placa.

¿Sirve para mi Vaillant VMW ES 346 3-5?

Sí: nuestro taller la ha confirmado para la Vaillant VMW ES 346 3-5. Además, un anuncio de Wallapop (vendedor sin comprobar, no contado) da el 0020028453 como número de serie de una placa para la VMW 346/3-5. Si tu caldera es otra, envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características.

¿Qué diferencia hay entre TL-AC PM-02 y TL-AC PM-03?

Nuestra unidad lleva TL-AC PM-02, igual que un anuncio de Prom.ua. Tres foros (Elektroda, DIYnot y BricoZone) leen TL-AC PM-03 con el mismo 0020028453, y un anuncio de Wallapop también (vendedor sin comprobar). Ninguna explica la diferencia: compara el marcado completo de tu placa.

¿Qué significan 0020028453, 0020035420 y TM-AC1 V132_C1?

El 0020028453 es el código del circuito. El 0020035420 es el código marcado en nuestra unidad y, según Kleinanzeigen, el nº de artículo Vaillant pegado en la placa. TM-AC1 V132_C1 es la designación de la placa (V1.32 C1 en la nuestra).

¿En qué otras calderas Vaillant se ha visto el 0020028453?

heatingandcateringparts lo da para ecoTEC plus 612, 615, 618, 624, 637, 824 y 837, Kleinanzeigen para VC 136, 156 y 276 /3-5 y Prom.ua para la hrPRO VHR NL CW 4/3. Un solo origen cada una: por confirmar. Para VC 126, 196, 246 y 306, VCI 196 y 246, VCW 196 y 246 y VCW 196/3-5 A (todas /3-5), Kleinanzeigen da la 0020028453 (y Elektroda, la VC 306); loebbeshop e intec-heizung dan la 0020092478: sin resolver. Para las 630, 831 y 937, heatingspareparts y boilerparts dan la 0020132764; heatingandcateringparts las lista con 0020028453.

¿El 0020132764 que aparece junto al 0020028453 es la misma placa?

No lo sabemos. heatingandcateringparts lista en su PCB «0020028453,0020132764» y aspireheating dice que la suya sustituye a ambos. Pero heatingspareparts y boilerparts dan solo el 0020132764 para las 630, 831 y 937. No lo damos por equivalente: compara tu código.

¿Quién debe montarla y qué se revisa antes de cambiarla?

Lo recomendable es que la monte un técnico cualificado: trabaja con 230 V~ y gobierna un aparato de gas. Antes de cambiarla, BricoZone (foro) aconseja medir el ESR de los electrolíticos y, si no se puede, cambiarlos todos; medir sin desoldar puede dar falsas lecturas.

Cómo hemos verificado esta ficha

Vaillant 0020035420

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Siete fuentes unen el 0020028453 a una placa de control Vaillant. Un anuncio de Wallapop (vendedor sin comprobar) la une a la VMW 346/3-5, que confirma nuestro taller. Discrepan en PM-02 o PM-03, en la pegatina y en la placa de otras calderas.

Fuentes consultadas

heatingandcateringparts.com: PCB 0020028453 y ecoTEC plusLista de modelos
Kleinanzeigen: placa Vaillant 0020028453 / 0020035420Dos códigos y calderas /3-5
Elektroda (foro): ecoTEC plus VC PL306/3-5, placa 0020028453Serigrafía y condensadores
Prom.ua: anuncio de placa TL-AC PM-02 usada con 0020028453PM-02 y hrPRO VHR NL CW 4/3
DIYnot (foro): placa ecoTEC plus 0020028453Serigrafía y pegatina
BricoZone (foro): carta 0020028453 y condensadoresCondensadores a comprobar
Tienda mysimple: PCB Ecotec Plus & Pro 0020028453PCB 0020028453, sin modelo de caldera
smd-blau.de: placa Vaillant 00200354200020035420 en una placa Vaillant

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
