Placa electrónica Vaillant TM-AE V132_E · 0020035427 / 0020028476 para VMW ES 23/362 3-5 RV: Pieza e identificador ampliado

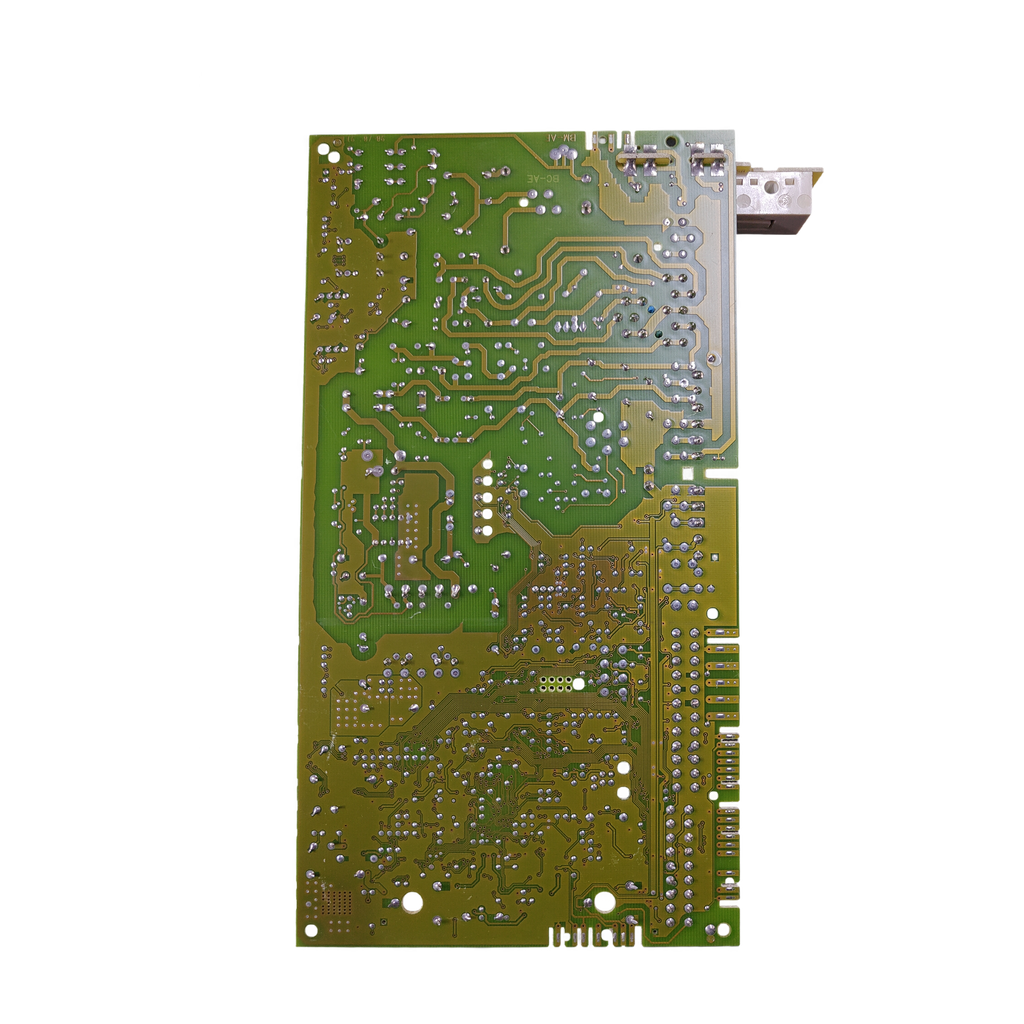

Placa electrónica Vaillant TM-AE V132_E · 0020035427 / 0020028476 para VMW ES 23/362 3-5 RV: vista 2

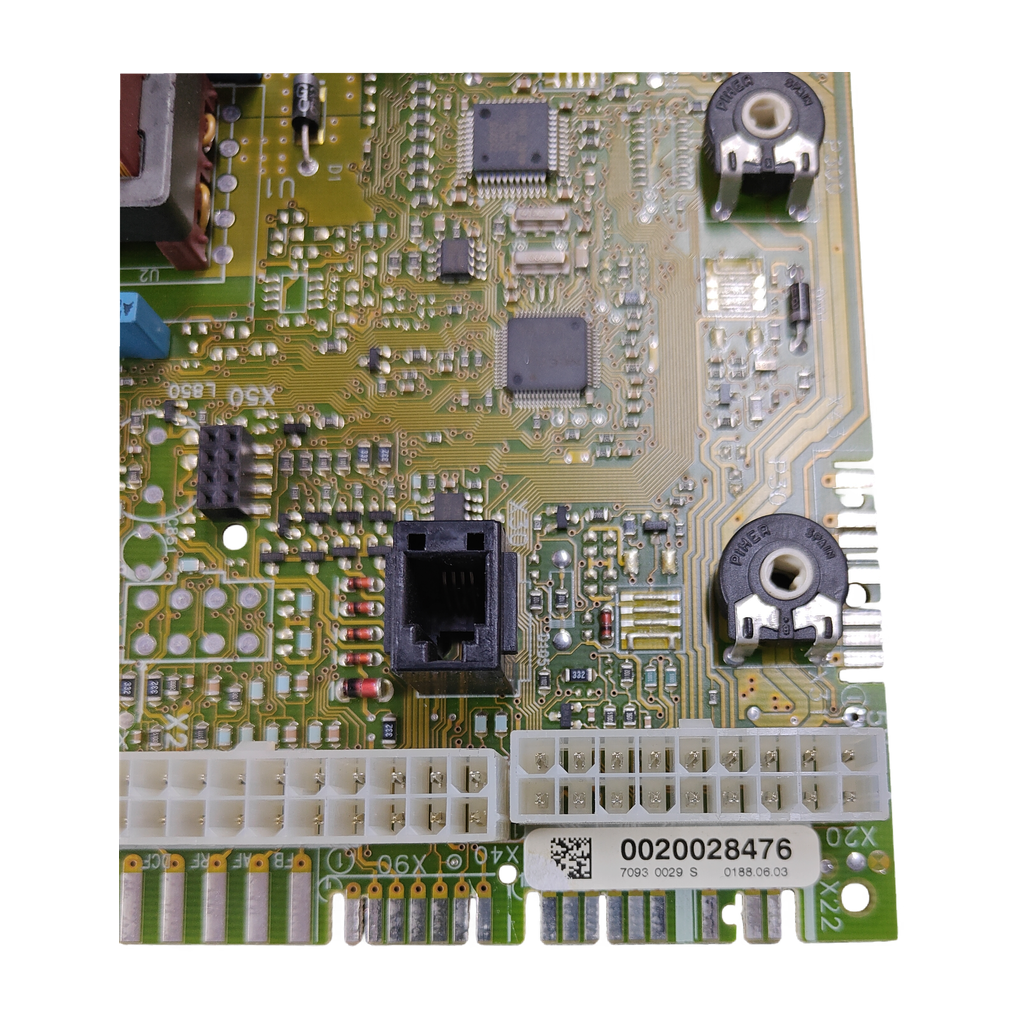

Placa electrónica Vaillant TM-AE V132_E · 0020035427 / 0020028476 para VMW ES 23/362 3-5 RV: vista 3

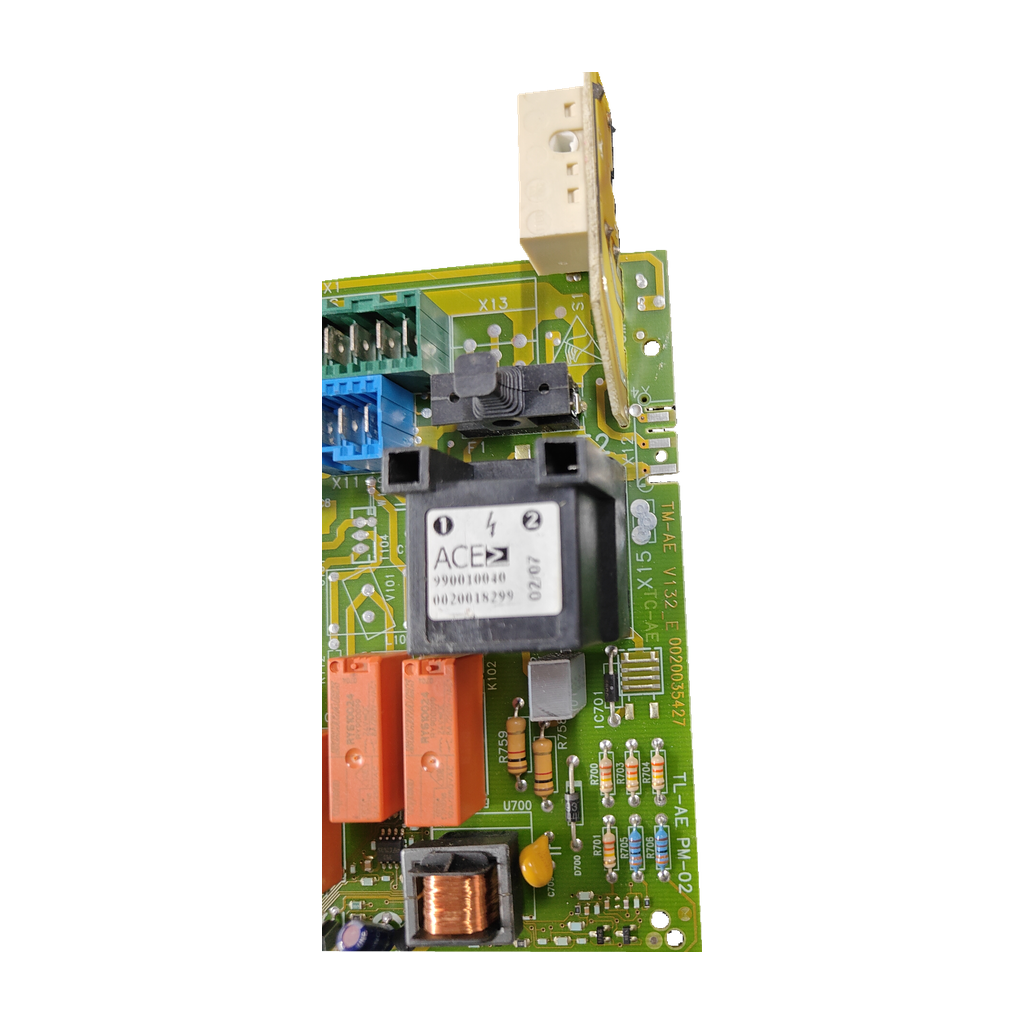

Placa electrónica Vaillant TM-AE V132_E · 0020035427 / 0020028476 para VMW ES 23/362 3-5 RV: vista 4

VaillantFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant TM-AE V132_E · 0020035427 / 0020028476 para VMW ES 23/362 3-5 RV

Referencia Vaillant0020035427

Placa electrónica de control Vaillant con circuito 0020035427 (ref. 0020028476, TM-AE V132_E). Nuestro taller la confirma para la VMW ES 23/362 3-5 RV (TURBOTEC) y tres fuentes la sitúan en la atmoTEC pro. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

PCB 0020035427
Referencia 0020028476
VMW ES 23/362 3-5 RV · taller
atmoTEC pro · 3 fuentes

Todos los códigos de esta unidad3

Referencia Vaillant: 0020035427
Referencia Vaillant: 0020028476
SKU Ecoklima: PLC193

Sin documento oficial que iguale estos códigos: compara los marcados.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa de control de la caldera Vaillant: gobierna su funcionamiento. Una tienda indica que, cuando falla, la pantalla se apaga y la caldera no funciona.

Compruébalo en tu placa

Busca en el circuito el código 0020035427 y, cerca, TL-AE y PM-02. La designación marcada es TM-AE V132_E y la referencia, 0020028476 (Yahoo la cita junto a 0020035427).
No la des por igual a otras versiones: tehnoterm.md y remont-aud.net marcan PM-03 y las placas desde 2015 llevan la 0020202559.
Comprueba tu caldera: nuestro taller confirma la VMW ES 23/362 3-5 RV (TURBOTEC); las fuentes citan la atmoTEC pro, sin modelo concreto.
¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera, o llámanos al 919 931 595.

Códigos de esta pieza

0020035427	Código del circuito (PCB) de la unidad; cinco fuentes lo dan como placa Vaillant
0020028476	Referencia de la unidad; Yahoo la cita junto a 0020035427
TM-AE V132_E	Designación marcada (las fuentes escriben TM-AE1 V132E1 o V132_E1)
TL-AE · PM-02	Marcados del circuito; tehnoterm.md y remont-aud.net dan PM-03
TC-AE · 7093 0029 S · 0188.06.03 · 0020018299 · ACE990010040	Otros marcados de la placa y de su relé ACE, sin dato en las fuentes
0020035401 · 0020028544	Segundo código de Heiz24 y Toolbauhaus
0020092371	Placa «universal» en tehnoterm.md; otro identificador de la 0020028476 en Openclima
0020035443 · 0020035442	Teplosistema.com los cita junto a la 0020028476
0020039043 · 0020059202	Artículos antiguos (tehnoterm.md)

No la confundas con

0020202559Placa de turboTEC y atmoTEC fabricadas desde 2015, con otros parámetros · Tehnoterm.md y energo-spectr.ru la dan para esa generación; no es equivalente probado.

Calderas en las que va

2 confirmadas

Las calderas confirmadas aparecen con esta referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW ES 23/362 3-5 RV (TURBOTEC)Confirmada por nuestro taller
Vaillant atmoTEC pro3 fuentes: foros espec.ws y remont-aud.net (0020035427) y teplosistema.com (0020028476, referencia); sin modelo concreto

Por confirmarPor confirmar

Vaillant turboTEC pro y plus, atmoTEC plus1 fuente con código de la pieza: teplosistema.com (0020028476). tehnoterm.md cita la placa universal 0020092371 para Pro y Plus, sin unirla a 0020035427; sin modelo concreto
Vaillant VUW 180, 182, 200, 202, 240 y 242 (3-3 M), VU 240/3-3 M, VUW GR 242/4-3B y 282/4-3B1 fuente: tehnoterm.md, sin código por modelo. piecesxpress.com da para la VUW 242 el circuito 0020034604: contradicción sin resolver; compara el código

No sirve para

Vaillant Turbomax VUW 242/1E (1998-2001)Lleva otra placa: PCB 130438 (heatingspareparts.com)
Vaillant VUW 242/5-3, 282/5-3, 242/5-5 y 282/5-5Llevan otra placa: 0020202559 (energo-spectr.ru)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de fuentes

Peso: 0,30 kgHeiz24 y Toolbauhaus

Identificación y códigos del repuesto

Código marcado: 0020028476; 7093 0029 S; 0188.06.03
Código marcado: 0020035427; TC-AE; TL-AE; PM-02
Código marcado: ACE990010040; 0020018299; 02/07

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia de bornes: 21V; 230V~; 7; 8; 9; L; N; 3; 4; 5

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Bornes visibles: +, 7, 8, 9, 1, L, N, 3, 4, 5
Subcomponente relé: ACE; marcajes 9900010400, 002001829, 02 07
Subcomponente relé, lectura alternativa: ACE; marcajes 9900100040, 0020018.299, 0207
Tensión visible circuito: 5 V
Código marcado: 0020028476; 7093 0029 S; 0188.06.03; 0020035427; TC-AE; TL-AE; PM-02; ACE990010040; 0020018299; 02/07

Síntomas de que puede fallar

Lo que revisa el técnico

La pantalla se apaga y la caldera no funciona

Una tienda (tehnoterm.md) lo da como señal de placa averiada y lo atribuye a subidas de tensión y tormentas.

No arranca y un foro cita un F28 que no se resetea (un caso, atmoTEC pro)

El autor revisó el circuito de reset en banco y, al parecer, la placa se había mojado: halló corroída una unión de pistas y la puenteó.

Una tienda (tehnoterm.md) atribuye a placa averiada varios códigos de error de pantalla, sin tabla oficial que los confirme. No los tomes como prueba de placa.

Según el autor del hilo, una placa buena sin cableado recorre en pantalla errores que incluyen F28: verlos en banco no prueba que esté averiada.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

La serigrafía marca L, N y 230V~ y la caldera funciona con gas: conviene que la monte un instalador cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa Vaillant 0020035427?

Busca en el circuito el código 0020035427 junto a TL-AE y PM-02; la designación marcada es TM-AE V132_E y la referencia, 0020028476. Las fuentes escriben TM-AE1 V132E1 (espec.ws y tehnoterm.md) o V132_E1 (remont-aud.net y Heiz24): compara el resto de marcados.

¿Sirve para mi Vaillant VMW ES 23/362 3-5 RV (TURBOTEC)?

Sí: nuestro taller la ha confirmado para esa caldera. Una tienda española escribe esa caldera como VMW ES/PT 32/362/3-5; nuestro taller la confirma como VMW ES 23/362 3-5 RV. Si la tuya es otra, llámanos al 919 931 595 con el modelo.

¿Y para una atmoTEC pro, una turboTEC pro o un VUW?

atmoTEC pro: sí según 3 fuentes (dos foros y teplosistema.com), sin modelo concreto. turboTEC pro y plus, atmoTEC plus: 1 fuente (teplosistema.com). VUW 3-3 de la tabla de tehnoterm.md: 1 fuente, sin código por modelo; piecesxpress.com da para la VUW 242 el circuito 0020034604 (contradicción sin resolver). Envíanos desde Contacto una foto de la etiqueta y de la placa de características.

¿Qué diferencia hay entre 0020035427, 0020028476, 0020035401, 0020028544 y 0020092371?

0020035427 es el circuito de esta unidad y 0020028476 su referencia; Yahoo los une en el título de su anuncio. Heiz24 la vende con 0020035401 (web alemana) o 0020028544 (inglesa); Toolbauhaus, con 0020028544. Openclima da la 0020092371 como otro identificador de la 0020028476. Ningún despiece oficial los iguala.

¿Qué significan TM-AE V132_E, TL-AE y PM-02, y qué cambia con PM-03?

Son marcados del circuito y ninguna fuente explica su significado. El foro espec.ws cita «TM-AE1 V132E1 0020035427 TL-AE PM-02»; tehnoterm.md y remont-aud.net, el mismo marcado con PM-03. Tu placa lleva PM-02 y no sabemos si PM-03 es otra versión.

¿Qué síntomas apuntan a esta placa?

Según tehnoterm.md, al fallar la placa la pantalla se apaga y la caldera no funciona. Un hilo de foro cita una atmoTEC pro con un F28 que no se reseteaba y la placa al parecer mojada. Es un solo caso: no demuestra la causa.

¿Quién debe montarla?

Conviene un técnico cualificado: la serigrafía de la placa marca L, N y 230V~ y la caldera funciona con gas.

Cómo hemos verificado esta ficha

Vaillant 0020035427

3 de 3 fuentes independientes para la compatibilidad

Dos foros unen 0020035427 con la atmoTEC pro (espec.ws con PM-02; remont-aud.net con PM-03). teplosistema.com la une por 0020028476, la referencia. tehnoterm.md da PM-03 para la familia turboTEC/atmoTEC. Discrepancia PM-02/PM-03 sin resolver; sin despiece oficial.

Fuentes consultadas

Tehnoterm.md: placa Vaillant atmoTEC/turboTEC 0020035427Marcado, tipo 0020028476, familia y tabla de modelos
Foro espec.ws: atmoTEC pro, placa 0020035427 PM-02Código y marcados; caso de fallo F28
Foro remont-aud.net: atmoTEC pro, placa 0020035427 PM-03Código en la placa principal de la atmoTEC pro
Teplosistema.com: placa Vaillant 0020028476Cita 0020028476, 0020035442 y 0020035443
Heiz24: Vaillant 0020035427 0020035401 LeiterplattePeso 0,30 kg; su web inglesa da 0020028544
Toolbauhaus: Vaillant 0020035427 0020028544 LeiterplatteLos dos códigos como una placa; peso 0,30 kg
Openclima: circuito impreso Vaillant 0020028476Otro identificador: 0020092371
Yahoo Taiwán: placa 0020035427/0020028476Los dos códigos en el título

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
