919 931 595Fotos de cada unidad· revisadas en CosladaAyuda
Placa electrónica Vaillant 0020035427 · TM-AE1 V132_E1 · para VMW 242/4: Pieza e identificador ampliado

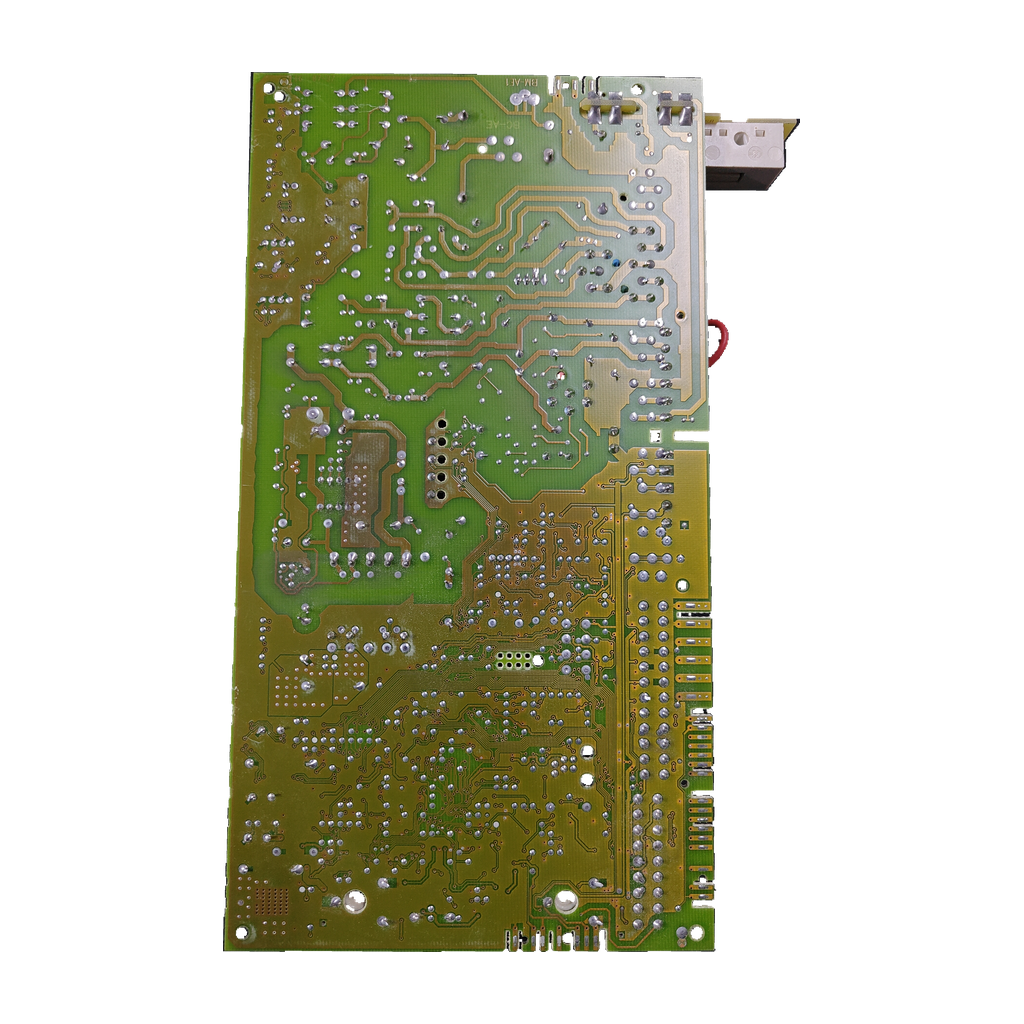

Placa electrónica Vaillant 0020035427 · TM-AE1 V132_E1 · para VMW 242/4: vista 2

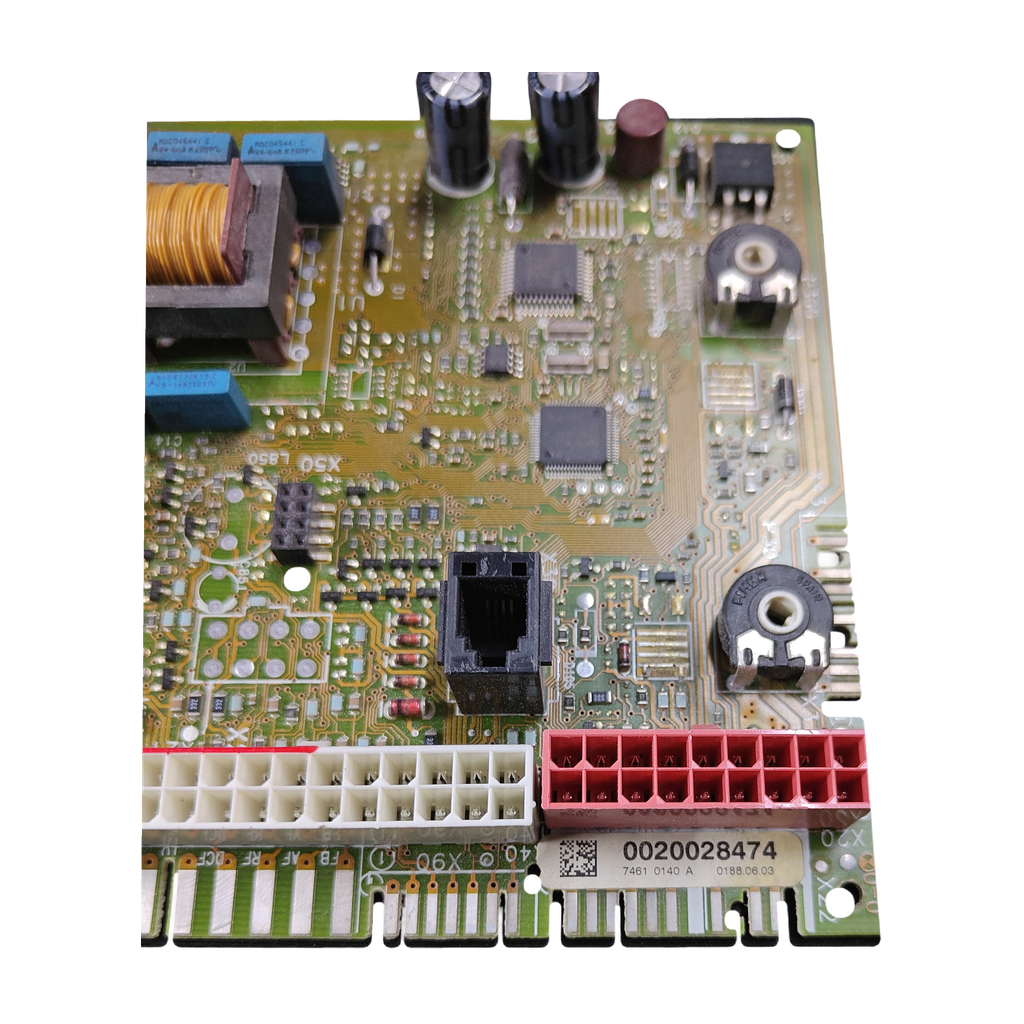

Placa electrónica Vaillant 0020035427 · TM-AE1 V132_E1 · para VMW 242/4: vista 3

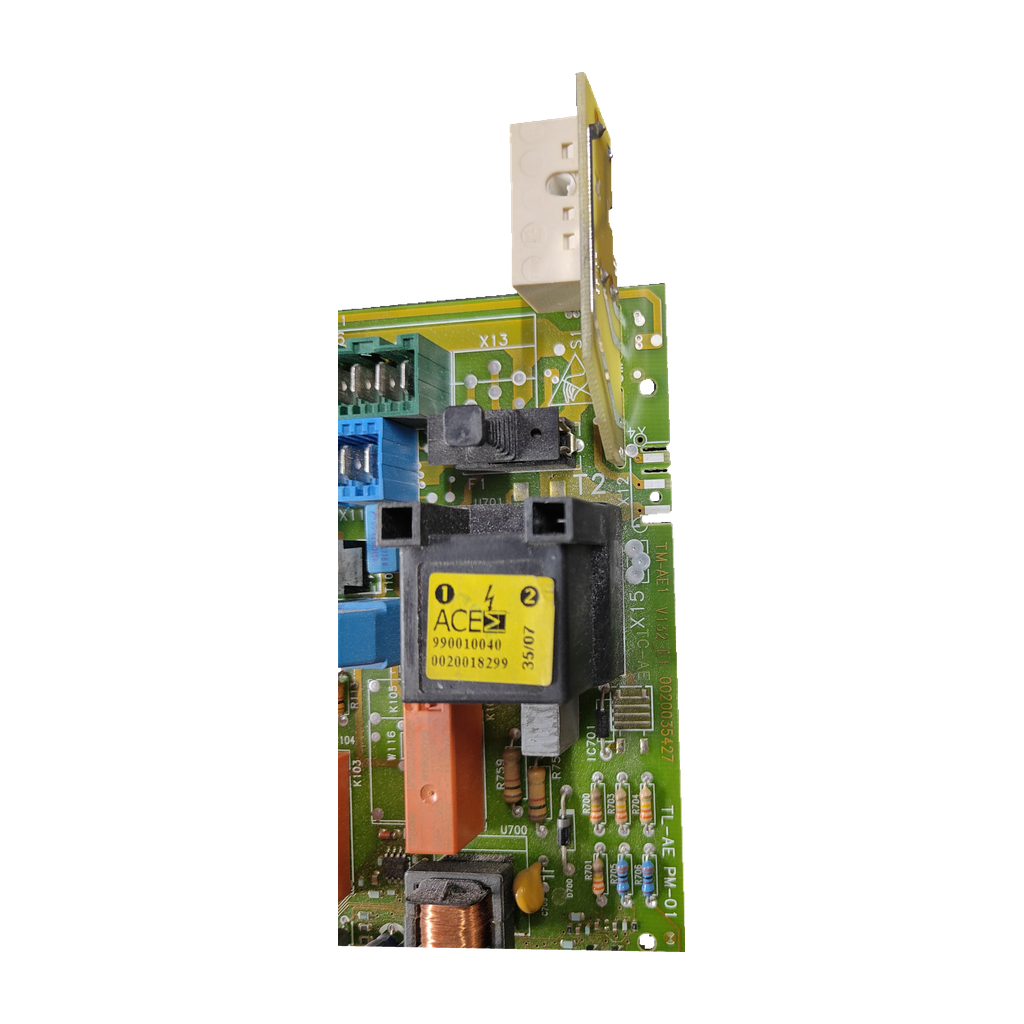

Placa electrónica Vaillant 0020035427 · TM-AE1 V132_E1 · para VMW 242/4: vista 4
VaillantFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant 0020035427 · TM-AE1 V132_E1 · para VMW 242/4

Referencia Vaillant0020035427

La 0020035427 es la placa electrónica de control Vaillant (circuito TM-AE1 V132_E1), confirmada por nuestro taller para la VMW 242/4. La etiqueta de esta unidad lleva la referencia 0020028474. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Circuito TM-AE1 V132_E1
  • Bornes 21 V · 230 V~
Todos los códigos de esta unidad3
Referencia Vaillant
0020035427
Código de la etiqueta
0020028474
SKU Ecoklima
PLC200
  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa principal de control. Según una tienda del 0020028474 gestiona encendido, modulación, seguridades y comunicación; según tehnoterm (que describe la 0020092371) lleva la fuente de alimentación y el automatismo de encendido. Se sospecha de ella si la caldera no enciende o no responde al panel.

Compruébalo en tu placa
  1. Busca en la placa, detrás del frontal, la serigrafía «T1-AE PM; 0020035427» y los marcados TM-AE1 V132_E1, TL-AE y PM-01; en la etiqueta, la referencia 0020028474.
  2. Compara también 7461 0140 A y 0188.06.03. Las fuentes citan PM-03; esta unidad lleva PM-01.
  3. No te fíes solo del modelo: 0020092371, 0020202559 y 0020092372 salen en fuentes con otras aplicaciones.
  4. Mira en la placa de características que tu caldera es una VMW 242/4 y su fecha de fabricación.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te confirmamos disponibilidad.
Códigos de esta pieza
0020035427Serigrafía de la placa; placa Vaillant en al menos 4 orígenes
0020028474Referencia de la etiqueta; Climatización Ibérica la da para la VMW 322/4-5 RV y Openclima para la VMW 322/4-5 (sin RV)
TM-AE1 V132_E1Circuito; un foro lo escribe igual; tehnoterm, V132E1; un anuncio de Taiwán, TM-AEI V132-EI
0020035401Junto al 0020035427 en Heiz24 («Variante 1»)
0020028544Junto al 0020035427 en Heiz24 y Toolbauhaus
0020028476Junto al 0020035427 en un anuncio de Taiwán; tehnoterm lo da como tipo de placa de control
TL-AE / TC-AE / PM-01Marcados de la placa; las fuentes citan PM-03
7461 0140 A / 0188.06.03Marcados de la etiqueta
No la confundas con
  • 0020092371 / 0020059202Placa Vaillant que tehnoterm da para VU/VUW y VUW GR 242/4-3B y 282/4-3B, en la página que cita la marcación 0020035427; una tienda italiana la da, con 0020059202, para VMW 242/4-5 · Sin resolver. Los despieces la listan en la caja de comando (pos. 06): soporte del circuito impreso en la 242/4-3 M y la 242/4-5 M R1, panel de mandos en la 242/4-5 R2; Remle la da para la 242/4-3 M.
  • 0020202559Placa de las turboTEC y atmoTEC fabricadas desde abril de 2015 (tehnoterm) · Tiene otros parámetros según esa tienda.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Vaillant VMW 242/4Confirmada por nuestro taller
Por confirmarPor confirmar
  • Vaillant VMW 322/4-5 RV1 origen (0020028474): Climatización Ibérica
  • Vaillant VMW 322/4-51 origen (0020028474 v2): Openclima
  • Vaillant VMW 282/4-5 RV1 origen (0020028474): Climatización Ibérica
  • Vaillant VMW 24/282/4-5 RV1 origen (0020028474): Climatización Ibérica; otras tiendas listan la 0020092372
  • Vaillant VMW 28/322/4-5 RV1 origen (0020028474): Climatización Ibérica; otras tiendas listan la 0020092372
No sirve para
  • Vaillant turboTEC y atmoTEC fabricadas desde abril de 2015Otra placa según tehnoterm: 0020202559
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de fuentes externas

Peso del artículo
0,30 kgHeiz24 · Toolbauhaus

Identificación y códigos del repuesto

Código marcado
0020028474; 7461 0140 A; 0188.06.03
Código marcado
0020035427; TC-AE; TL-AE; PM-01
Código marcado
ACE990010040; 0020018299; 35/07

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia de bornes
21V; 230V~; 7; 8; 9; L; N; 3; 4; 5

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Subcomponente relé
ACE; terminales 1 y 2; marcajes 990010040, 0020018299 y 35/07
Subcomponente transformador
ACB; marcajes parciales 294201829 y 350/9
Aplicación indicada en inventario
VMW 242/4
Tensión lógica serigrafiada visible
5 V
Código marcado
0020035427; TC-AE; TL-AE; PM-01; ACE990010040; 0020018299; 35/07

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde al panel de control.

Placa averiada según una tienda del 0020028474; que un técnico lo compruebe antes de cambiarla.

La pantalla se apaga y la caldera no funciona.

Según tehnoterm (que describe la 0020092371), ocurre si falla la placa.

No es una tabla oficial. tehnoterm (que describe la 0020092371) cita sobretensiones, tormentas y estabilizador; Climatización Ibérica, la humedad.

Antes de cambiar la placa

Lo que revisa el técnico
Compara todos los marcados

Las fuentes citan PM-03; esta unidad, PM-01. Un anuncio alemán pide comparar la variante.

Monta con un técnico

Tiene bornes de 230 V~ y va en una caldera de gas: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados hay que comparar?

El 0020035427 va marcado junto a TM-AE1 V132_E1 (designación marcada), TL-AE y PM-01; la serigrafía de la placa dice «T1-AE PM; 0020035427». La etiqueta lleva 0020028474, 7461 0140 A y 0188.06.03. Un anuncio alemán lo da impreso en una placa VBC 02.2.2: compara también el circuito.

¿Sirve para mi Vaillant VMW 242/4?

Sí: nuestro taller ha confirmado esta placa para la VMW 242/4. Ninguna fuente externa la cita para esa caldera. Si tu caldera es otra variante, envíanos desde Contacto una foto de la etiqueta y de la placa de características.

¿La 0020028474 de la etiqueta vale para las VMW 4-5 RV?

Climatización Ibérica la da para las VMW 322/4-5 RV, 242/4-5 RV, 282/4-5 RV, 24/282/4-5 RV y 28/322/4-5 RV, y Openclima para la 322/4-5: un origen por modelo. Para las dos últimas, Remle, Sercatec y e-recambios listan la 0020092372, otra placa, y no citan la 0020028474; ninguna fuente aclara la diferencia.

¿Por qué se anuncia con otros códigos (0020035401, 0020028544, 0020028476)?

Las fuentes no explican el motivo. Heiz24 la vende como 0020035427 0020035401 («Variante 1») y como 0020035427 0020028544; Toolbauhaus repite el segundo par. Un anuncio de Taiwán escribe el 0020028476 junto al 0020035427; tehnoterm lo da como tipo de placa de control, sin unirlo al 0020035427. Climatización Ibérica titula su ficha del 0020028476 «VMW 242/4-5 M R1», pero su lista de modelos solo cita turboTEC plus VU/VUW.

¿Es la misma placa que la 0020092371 o la 0020202559?

De la 0020092371 no lo sabemos: tehnoterm la da para VU/VUW y cita en esa página la marcación 0020035427; una tienda italiana la da para la VMW 242/4-5. La 0020202559 es, según tehnoterm, la de las turboTEC y atmoTEC desde abril de 2015, con otros parámetros.

¿Qué significan TM-AE1 V132_E1, TL-AE y PM-01?

Ninguna fuente explica qué significan TL-AE ni PM-01. TM-AE1 V132_E1 es la designación marcada en la placa de esta unidad. Un foro escribe «TM-AE1 V132_E1 0020035427 TL-AE PM-03» y tehnoterm «TM-AE1 V132E1 0020035427 TL-AE PM-03»; esta unidad lleva PM-01.

¿Qué síntomas apuntan a esta placa y quién debe montarla?

Las tiendas citan: no enciende o no responde al panel, pantalla apagada (tehnoterm, que describe la 0020092371), errores erráticos, reinicios, relés pegados y pistas quemadas; no es una tabla oficial. Una tienda del 0020028474 pide ajustar los parámetros del modelo. Consejo: que la monte un técnico cualificado (230 V y gas).

Cómo hemos verificado esta ficha

Vaillant 0020035427

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

0020035427: placa Vaillant en 4+ orígenes. TM-AE1 V132_E1 es dato de nuestro taller; fuera, un foro lo escribe igual; tehnoterm y un anuncio de Taiwán, con otra grafía. Sin resolver: tehnoterm da el 0020092371; Kleinanzeigen, una VBC 02.2.2.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
