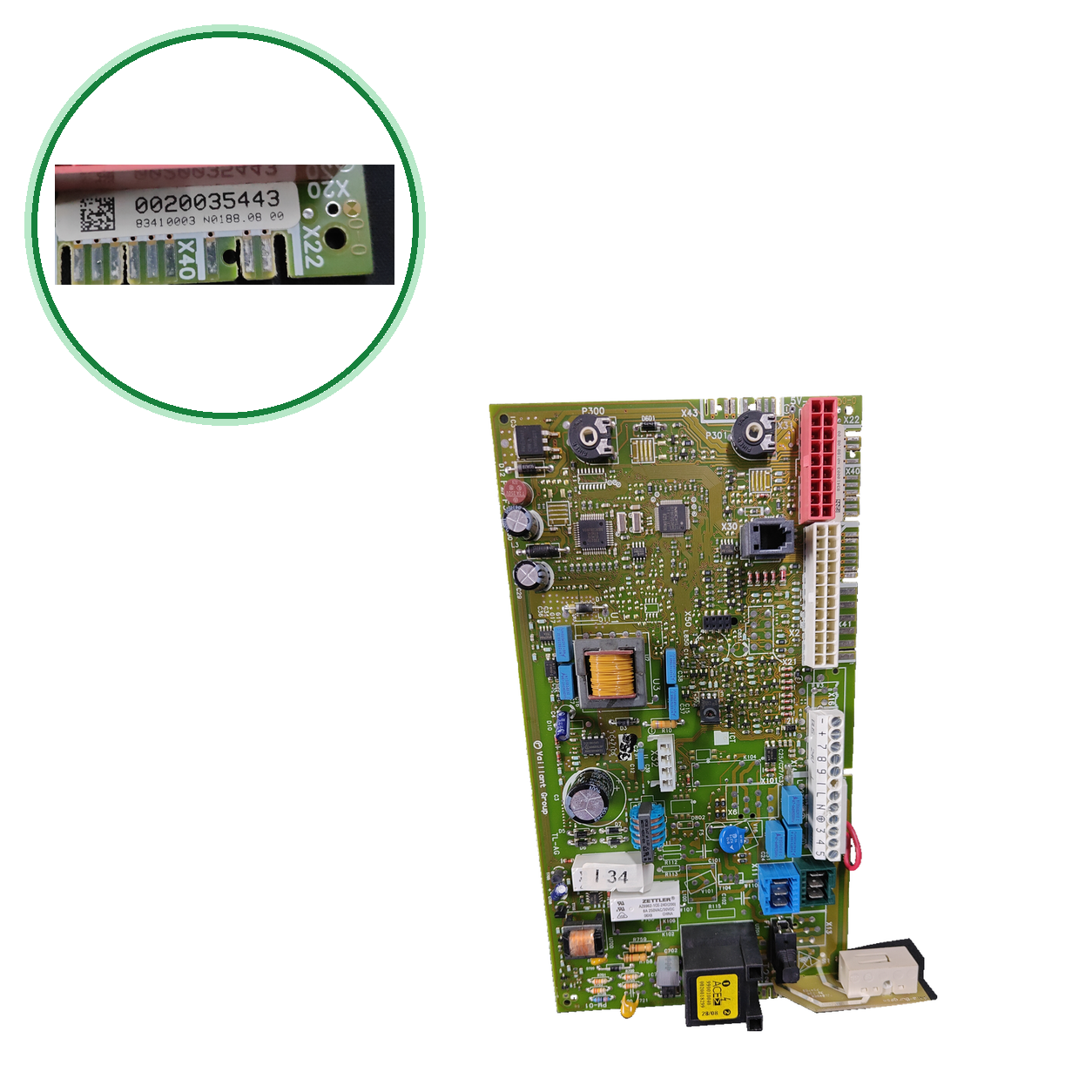

Placa electrónica Vaillant 0020035443 · PCB 0020045430 para VMW ES 24/242 4-5 M R1: Pieza e identificador ampliado

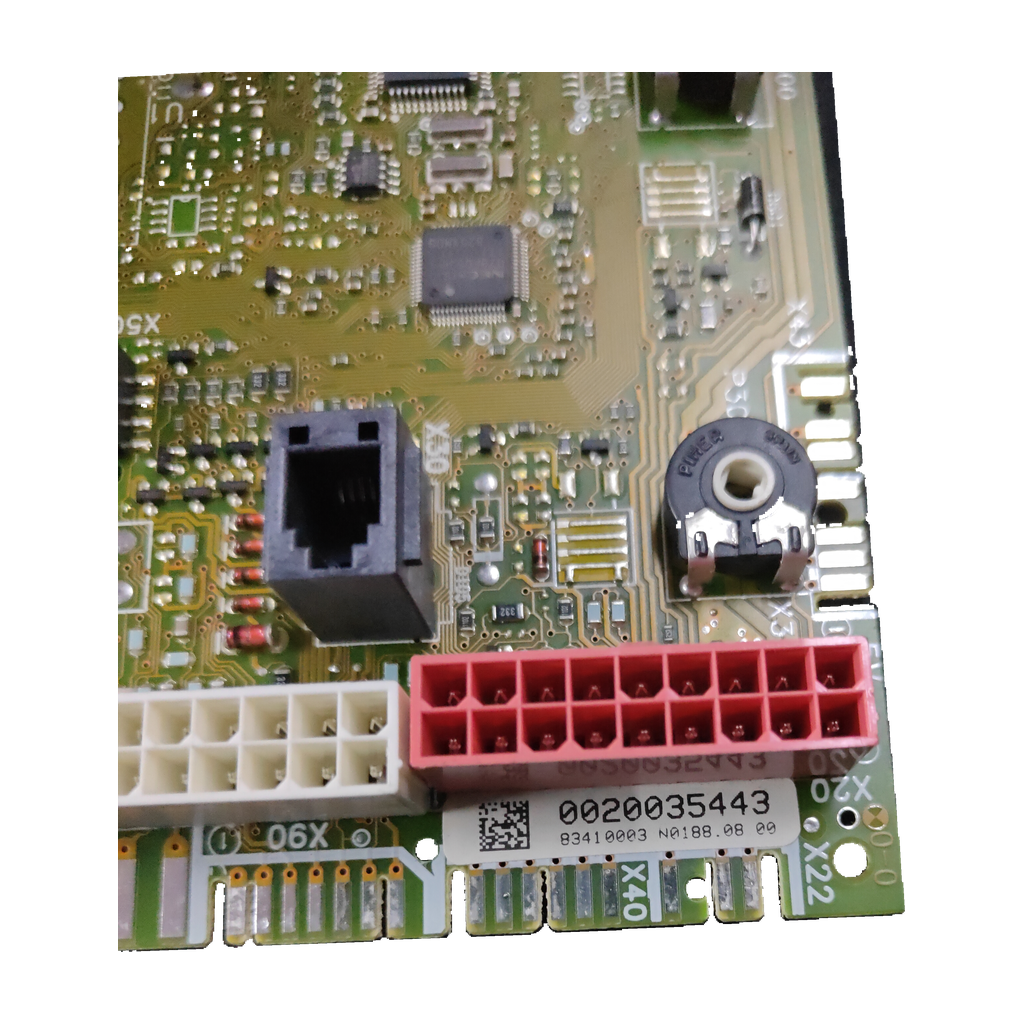

Placa electrónica Vaillant 0020035443 · PCB 0020045430 para VMW ES 24/242 4-5 M R1: vista 2

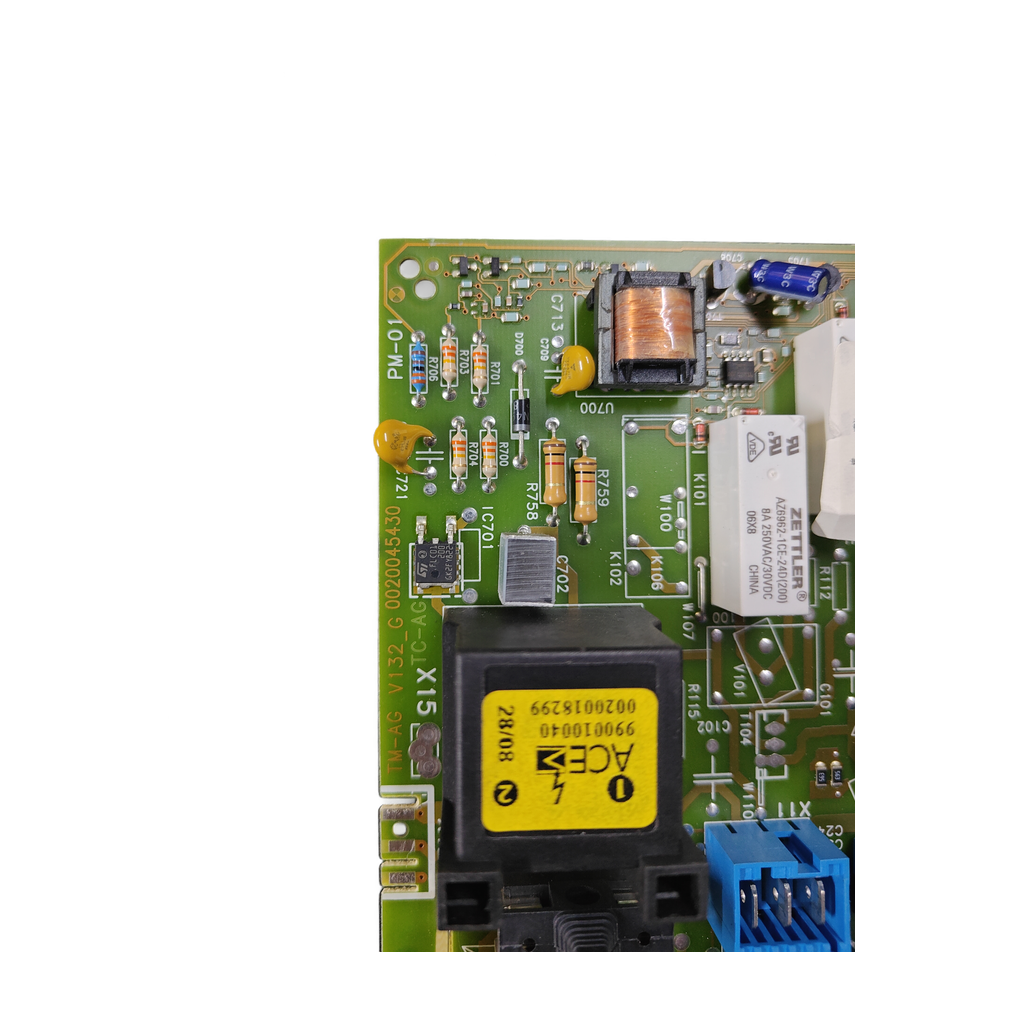

Placa electrónica Vaillant 0020035443 · PCB 0020045430 para VMW ES 24/242 4-5 M R1: vista 3

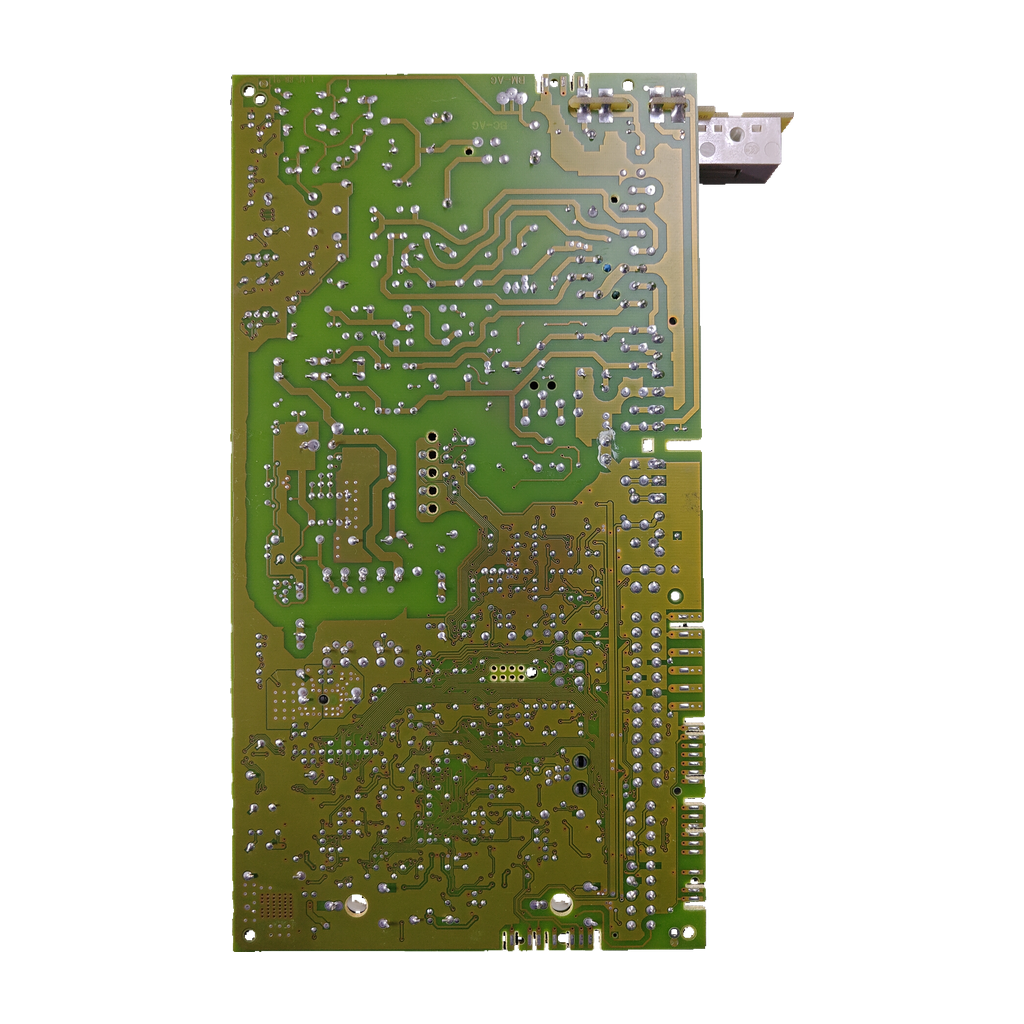

Placa electrónica Vaillant 0020035443 · PCB 0020045430 para VMW ES 24/242 4-5 M R1: vista 4
Placa electrónica Vaillant 0020035443 · PCB 0020045430 para VMW ES 24/242 4-5 M R1: vista
VaillantFotos de esta unidad
1 / 5

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantReferencia verificada

Placa electrónica Vaillant 0020035443 · PCB 0020045430 para VMW ES 24/242 4-5 M R1

Referencia Vaillant0020035443

La 0020035443 es la placa electrónica de control Vaillant (circuito 0020045430, TM-AG V132_G, PM-01) de la VMW ES 24/242 4-5 M R1, confirmada por nuestro taller. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código Vaillant 0020035443
  • Circuito 0020045430
  • TM-AG V132_G · PM-01
  • Entrada 230 V
Todos los códigos de esta unidad3
Referencia Vaillant
0020035443
Código del circuito
0020045430
SKU Ecoklima
PLC177

Solo un anuncio de AliExpress cita 0020045430 junto a 0020035443, sin explicarlo. 0020092371 no está confirmado como sustituto.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa de control de la caldera: según una tienda lleva los conectores de bomba, válvula de gas y válvula de tres vías. Se sospecha de ella si la caldera no enciende, se reinicia sola o marca errores sin sentido.

Compruébalo en tu placa
  1. Lee en tu placa los códigos 0020035443 y 0020045430, la serigrafía TM-AG V132_G, la designación PM-01 y el marcado 8341 0003 N0188.08 00.
  2. No la confundas con otras tarjetas VMW (0020034604) ni con una PM-02: compara código y designación.
  3. Comprueba en la placa de características que tu caldera es la VMW ES 24/242 4-5 M R1, confirmada por nuestro taller.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
0020035443Código Vaillant de la placa (etiqueta); cinco tiendas la ligan a una placa Vaillant
0020045430Código del circuito impreso (etiqueta); dos foros lo ligan a TM-AG V132_G; un anuncio lo cita junto a 0020035443
TM-AG V132_GSerigrafía del circuito (también TM-AG V132 G)
PM-01Designación marcada en la placa
8341 0003 N0188.08 00Otro código marcado
990010400 · 0020018299 · 990010040 · 0020013829Subcomponentes marcados ACE y ACEM (28/08)
0020092371Una tienda lo cita junto a 0020035443; otra, como «control panel board» (1 origen cada una)
No la confundas con
  • 0020034604Tarjeta electrónica Vaillant VMW en un despiece de distribuidora (modelo no indicado) · Otro código: no se une a 0020035443
  • 288.60.0002Módulo de caldera en un listado de tienda cortado que nombra VMWES242-4/5-MR1 (pareja no confirmada) · Otro código: la página no lo une a 0020035443
  • PM-02Designación de una placa con el mismo circuito 0020045430 en un foro · La nuestra es PM-01: compara la designación
  • TM-G1A V132_G1ASerigrafía que un hilo de foro liga a 0020045430 · No coincide con TM-AG V132_G de nuestra placa: compara la serigrafía

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • VMW ES 242/4-5 M R1Confirmada por nuestro taller
  • Vaillant VMW ES 24/242 4-5 M R1Confirmada por nuestro taller
Por confirmarPor confirmar
  • Vaillant turboTEC pro2 tiendas dan 0020035443; 2 foros dan el circuito 0020045430 (uno con PM-02)
  • Vaillant turboTEC plus VU/VUW 5-52 tiendas: una pro/plus y otra VU 202 y 242, VUW 202 a 322
  • Saunier Duval Thermomaster Condensing1 tienda da el circuito 0020045430; modelo cortado
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Caldera VMW ES 242/4-5M (manual oficial Vaillant 0020015995_04)

Tensión de red
230 V / 50 HzManual oficial
Fusible de red
2 A retardadoManual oficial

Marcados de esta unidad

Bornera X16
+, 7, 8, 9, 3, 4, 5
Regleta lateral
PE, 7, 8, 9, 1, L, N, 3, 4, 5
Subcomponente relé
ZETTLER AZ6962-1C-24D; 5 A; 250 VAC/30 VDC; bobina 0,36 W
Subcomponente relé alternativo leído
ZETTLER AZ962-1CE-24DE200; 8 A; 250 VAC/30 VDC
Subcomponente marcado
ACE; 990010400; 0020018299; 28/08
Subcomponente transformador leído
ACEM; 990010040; 0020013829; 28/08
Aplicación revisada del inventario
VMW ES 242/4-5 M R1
Marcado PCB
0020045430; TM-AG V132_G

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende, se reinicia sola o marca errores sin sentido.

Una tienda lo atribuye a esta placa; que un técnico confirme el diagnóstico.

Tras un pico de tensión, fusible fundido y un componente quemado.

Un foro lo cuenta en una turboTEC pro con el circuito 0020045430: revisa fusible y placa.

Código F.26 (corriente de la válvula de gas no plausible).

Tabla oficial turboTEC pro/plus: una causa es la placa de circuitos impresos defectuosa. El manual no nombra tu modelo.

Antes de cambiar la placa

Lo que revisa el técnico
Circuito y designación

Tu placa debe llevar 0020045430, TM-AG V132_G y PM-01 antes de cambiarla.

Bornas y regleta

Compara la bornera X16 (+, 7, 8, 9, 3, 4, 5) y la regleta lateral (PE, 7, 8, 9, 1, L, N, 3, 4, 5). El manual oficial: no conectes los bornes 7, 8, 9 a la red.

Monta con un técnico

Trabaja con 230 V y con gas: que la monte un técnico cualificado.

Preguntas frecuentes

6 preguntas

¿Qué significan los códigos de la placa Vaillant 0020035443 y cuáles comparar?

0020035443 es el código Vaillant de la placa de control, según cinco tiendas. 0020045430 y TM-AG V132_G son el código y la serigrafía del circuito: dos foros los ligan a turboTEC pro, y solo un anuncio de AliExpress cita 0020045430 junto a 0020035443. PM-01 es la designación marcada; 8341 0003 N0188.08 00, otro marcado sin fuente que lo explique. Compara los cinco con tu placa.

¿Sirve para mi Vaillant VMW ES 242/4-5 M R1 o VMW ES 24/242 4-5 M R1?

Sí para la VMW ES 24/242 4-5 M R1: nuestro taller la ha confirmado. Para la VMW ES 242/4-5 M R1 solo una tienda da la 0020035443: sin confirmar; envíanos desde Contacto una foto de tu etiqueta. No hemos encontrado un despiece oficial de Vaillant que la cite.

¿Vale para otra turboTEC, como la pro o la plus, o es equivalente la 0020092371?

Dos tiendas la dan para la turboTEC pro. Para la plus hay dos: una para pro/plus y otra para VU 202 y 242 y VUW 202, 242, 282 y 322 (5-5). Con 2 orígenes no es seguro. Una tienda cita 0020092371 junto a 0020035443; otra lo da como «control panel board» para la VMW 242/4-5. Sin confirmar: envíanos desde Contacto una foto de tu etiqueta o llama al 919 931 595.

¿Qué diferencia hay entre PM-01 y PM-02, o con otras tarjetas VMW?

Un foro muestra el circuito 0020045430 · TM-AG V132_G con la designación PM-02 en una turboTEC pro 242/3-3; la nuestra es PM-01. Un despiece de distribuidora da la tarjeta 0020034604 para una VMW. Ninguna fuente explica la diferencia: compara designación y código.

¿Qué síntomas apuntan a esta placa?

Una tienda atribuye a la 0020035443 que la caldera no encienda, se reinicie sola o marque errores sin sentido. Un foro cuenta fusible y un componente quemados tras un pico de tensión en una placa con el mismo circuito. En la tabla oficial de la turboTEC pro/plus, F.26 incluye una placa de circuitos impresos defectuosa entre sus causas. Ninguno prueba nada solo: que lo confirme un técnico.

¿Quién debe montarla y hay que vincular el display?

Un técnico cualificado: la placa trabaja con 230 V y la caldera con gas. El manual oficial de la turboTEC (0020015995_04) trae el apartado 8.4 «Cambiar el sistema electrónico y la pantalla». Un foro de una turboTEC pro con este circuito cuenta que al cambiar el display hubo que vincularlo a la placa; no hay instrucción oficial leída: consulta a tu técnico.

Cómo hemos verificado esta ficha

Vaillant 0020035443

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Cinco tiendas unen 0020035443 con una placa Vaillant; sin despiece oficial. El taller confirma la VMW ES 24/242 4-5 M R1 y los marcados; ninguna fuente explica la pareja 0020035443-0020045430.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
