Placa Vaillant 0020092348 para VUW 282/2-5 R1 y VMI ES 32/362-7 R2 · PCB 0020184925 V084_F TM-AF: Pieza e identificador ampliado

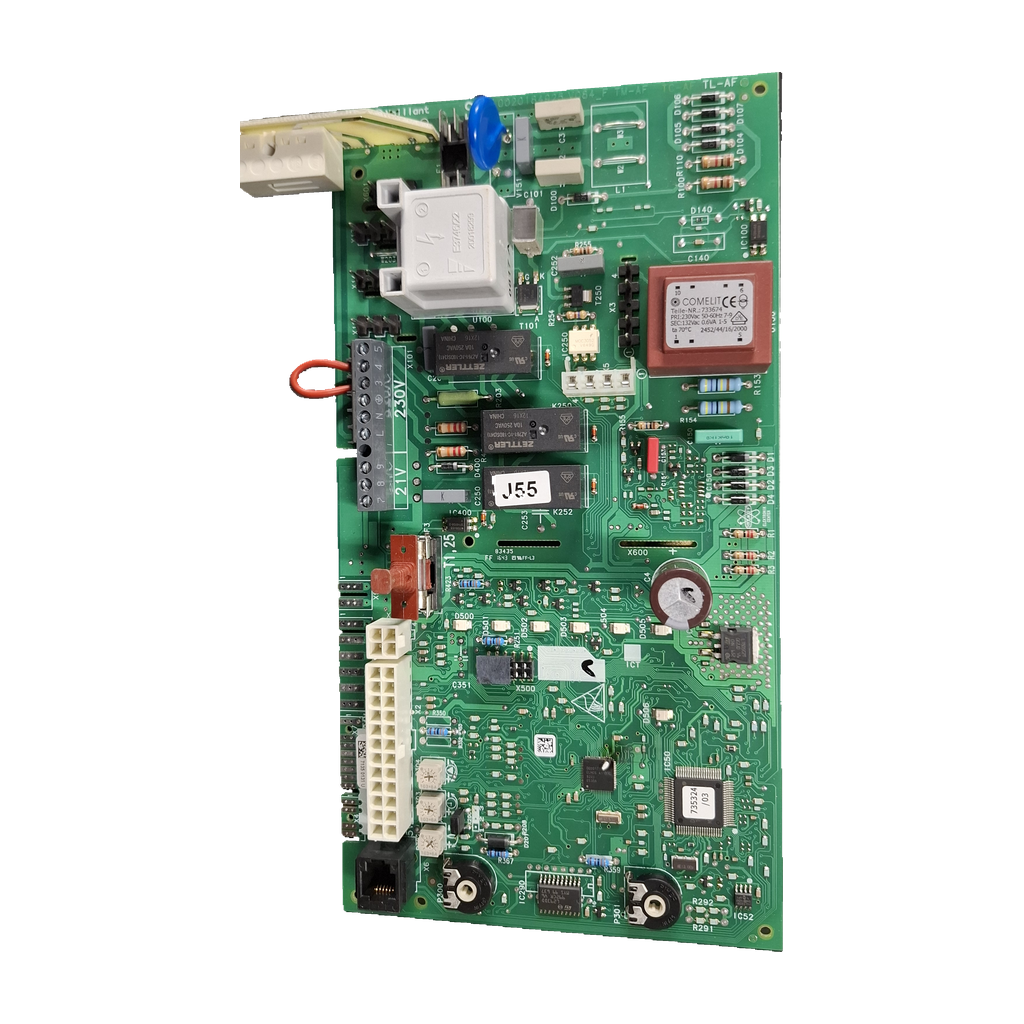

Placa Vaillant 0020092348 para VUW 282/2-5 R1 y VMI ES 32/362-7 R2 · PCB 0020184925 V084_F TM-AF: vista 2

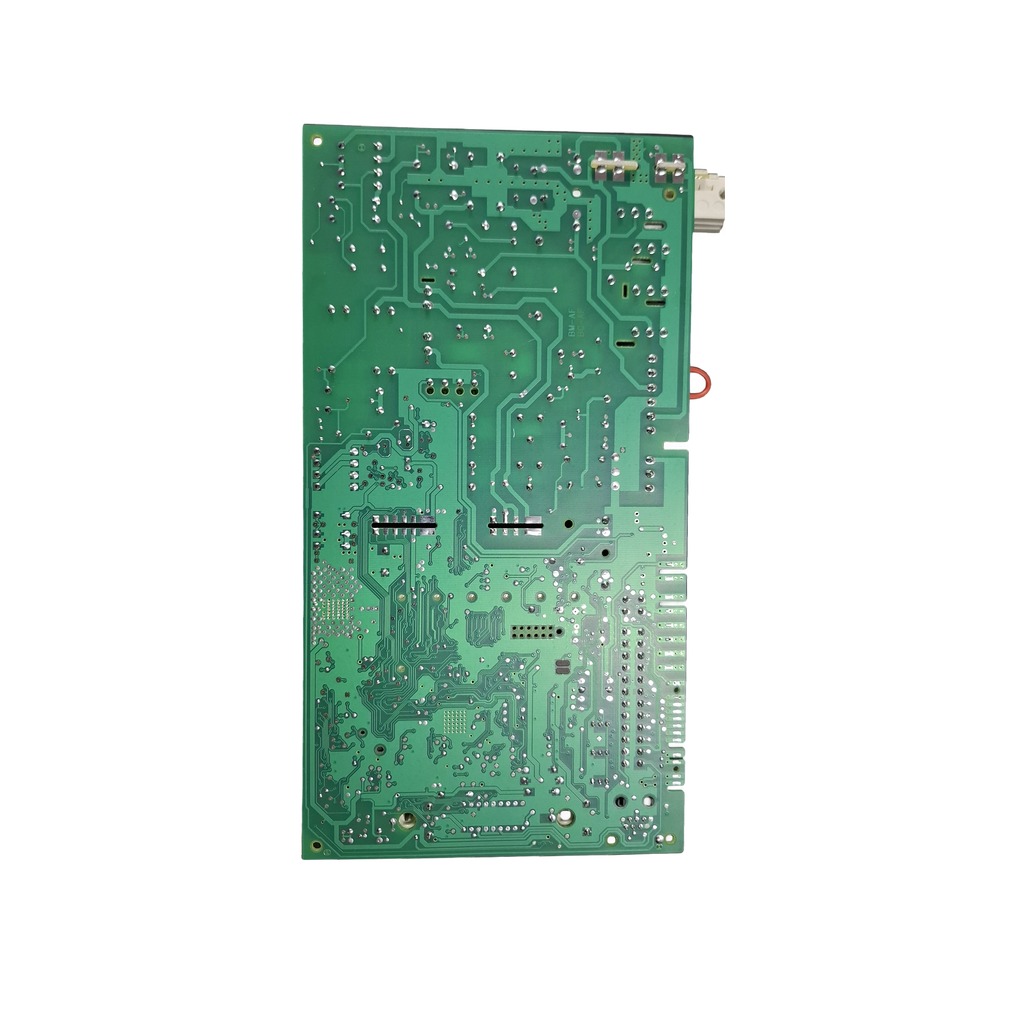

Placa Vaillant 0020092348 para VUW 282/2-5 R1 y VMI ES 32/362-7 R2 · PCB 0020184925 V084_F TM-AF: vista 3

VaillantFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantReferencia verificada

Placa Vaillant 0020092348 para VUW 282/2-5 R1 y VMI ES 32/362-7 R2 · PCB 0020184925 V084_F TM-AF

Referencia Vaillant0020092348

La 0020092348 es una placa electrónica de caldera Vaillant (circuito 0020184925 V084_F TM-AF). Nuestro taller la ha confirmado para la Vaillant VUW 282/2-5 R1 y la VMI ES 32/362-7 R2; dos tiendas la dan para la turboMAX. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. Vaillant 0020092348
Circuito 0020184925 V084_F
Caldera: VUW 282/2-5 R1
Trafo 230 → 12 Vac · 0,6 VA
Caldera: VMI ES 32/362-7 R2

Todos los códigos de esta unidad3

Referencia Vaillant: 0020092348
Código del circuito: 0020184925 V084_F TM-AF
SKU Ecoklima: PLCN020

Ninguna fuente externa une 0020092348 con el circuito 0020184925 V084_F TM-AF; esa unión la confirma nuestro taller.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa principal de una caldera Vaillant: gestiona su funcionamiento.

Compruébalo en tu placa

Busca en tu placa el circuito 0020184925 V084_F TM-AF, las etiquetas 7135 0131 U (principal) y 7135 200903248 (lateral) y los bornes marcados 230 V y 21 V.
Compara también la referencia Vaillant 0020092348. 735076 es el número antiguo según boilerpcb.com; 0020034604 es el código que dos tiendas dan a la placa de la VUW 282/2-5 R1: no lo confundas.
Comprueba que tu placa monta el relé ZETTLER AZ761-1C-12DSE y el transformador COMELIT 733674.
No te fíes solo del modelo de caldera: las tiendas dan modelos distintos. Compara los códigos.
¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llámanos al 919 931 595.

Códigos de esta pieza

0020092348	Referencia Vaillant de la placa (nuestro taller y 4 tiendas)
0020184925 V084_F TM-AF	Código del circuito de esta unidad
TM-AF V084_F · TC-AF · TL-AF	Modelos serigrafiados en la placa (nuestro taller)
7135 0131 U	Etiqueta principal de esta unidad
7135 200903248	Etiqueta lateral de esta unidad
735076	Número antiguo de la 0020092348 según boilerpcb.com
735076V084-C	Código que un anuncio junta con 0020092348

No la confundas con

0020034604Placa que heatingspareparts.com y easysav.com dan para la VUW 282/2-5 R1 · Nuestro taller confirma la 0020092348 para esa caldera; ninguna página que hemos podido abrir declara equivalentes ambos códigos
130391Número que el resumen de una ficha de boilerpcb.com da a esta placa turboMAX · La misma ficha dice 0020092348 en su cuerpo: no lo usamos como código de esta pieza
130438PCB que heatingspareparts.com da para la Turbomax VUW 242/1E (1998-2001) · Es de otra variante y su lista no cita 0020092348

Calderas en las que va

2 confirmadas

Las calderas confirmadas aparecen con esta referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VUW 282/2-5 R1Confirmada por nuestro taller
Vaillant VMI ES 32/362-7 R2Confirmada por nuestro taller

Por confirmarPor confirmar

Vaillant turboMAX VUW242E / VUW282E1 fuente: tienda boilerpcb.com
Vaillant turboMAX / THERMOcompact / AQUAplus 824 y 8281 fuente: appliancesparepartsmysimplestore.com (placa usada y probada). La tienda no dice si el 828 es la VUW 282/2-5 R1 (heatingspareparts.com identifica el 828E con esa caldera); sin confirmar.
Vaillant VMW ES 242-31 fuente: ficha de Openclima (modelo solo en el título)
Vaillant VMI ES 32/362 7 R31 fuente: Recirepuestos, que da el circuito 0020184925 V084_F

No sirve para

Vaillant VUW 282/2-5 R3Según easysav.com lleva otra placa: 0020034604

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Marcados de esta unidad

Modelo del relé ZETTLER: AZ761-1C-12DSE
Capacidad de contactos del relé ZETTLER: 10 A a 250 VAC
Referencia del transformador COMELIT: 733674
Primario del transformador COMELIT: 230 Vac, 50/60 Hz
Secundario del transformador COMELIT: 12 Vac, 0,6 VA, bornes 1–5
Temperatura ambiente admisible del transformador COMELIT: 70 °C

Datos de nuestro inventario

Relé ZETTLER AZ761-1C-12DSE: 10 A, 250 VAC
Transformador COMELIT temperatura admisible: ta 70 °C

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Trabaja a 230 V y controla una caldera de gas: que la monte un técnico cualificado, sin corriente.

Relé ZETTLER

AZ761-1C-12DSE, contactos de 10 A a 250 VAC. Comprueba que tu placa monta el mismo.

Transformador COMELIT 733674

Primario 230 Vac, 50/60 Hz; secundario 12 Vac, 0,6 VA (bornes 1–5).

Preguntas frecuentes

7 preguntas

¿Sirve para la Vaillant VUW 282/2-5 R1?

Sí. Nuestro taller ha confirmado esta placa, referencia 0020092348, para la VUW 282/2-5 R1. Ninguna página que hemos leído nombra la VUW 282/2-5 R1 junto a 0020092348. heatingspareparts.com y easysav.com dan para la R1 la placa 0020034604. Compara los códigos de tu placa o envíanos una foto por Contacto.

¿Qué códigos debo comparar con mi placa?

La referencia es 0020092348, la que usan las tiendas. En esta placa va marcado el circuito 0020184925 V084_F TM-AF, las etiquetas 7135 0131 U (principal) y 7135 200903248 (lateral) y los bornes 230 V y 21 V. La serigrafía incluye también TC-AF y TL-AF. Compáralos con los de tu placa.

¿Qué significan 0020092348, 0020184925 V084_F y 7135 0131 U?

0020092348 es la referencia Vaillant: cuatro tiendas la dan como placa de caldera Vaillant. 0020184925 V084_F TM-AF es el circuito de esta unidad; Recirepuestos da 0020184925 V084_F a una placa Vaillant. Las etiquetas 7135 no las explica ninguna fuente externa y no las interpretamos.

¿Sirve para mi caldera turboMAX u otro modelo Vaillant?

Solo la VUW 282/2-5 R1 y la VMI ES 32/362-7 R2 están confirmadas por nuestro taller. Las demás tienen 1 fuente cada una: boilerpcb.com para VUW242E y VUW282E, appliancesparepartsmysimplestore.com para turboMAX, THERMOcompact y AQUAplus 824 y 828, Openclima para la VMW ES 242-3 (modelo en el título) y Recirepuestos, con el circuito 0020184925 V084_F, para la VMI ES 32/362 7 R3. Por confirmar: compara los códigos.

¿Es la misma que la 0020034604, la 735076 o la 735076V084-C?

No podemos afirmarlo. 0020034604 es la placa que heatingspareparts.com y easysav.com dan para la VUW 282/2-5 R1, caldera que nuestro taller confirma con la 0020092348; ninguna página que hemos podido abrir las declara equivalentes. boilerpcb.com da 735076 como número antiguo de la 0020092348 y un anuncio de AliExpress pone 735076V084-C junto a ella. Fíjate en la V084: esta placa pone V084_F.

¿Qué lleva montado esta placa?

Un relé ZETTLER AZ761-1C-12DSE (contactos de 10 A a 250 VAC) y un transformador COMELIT 733674: primario 230 Vac, 50/60 Hz, secundario 12 Vac, 0,6 VA (bornes 1–5), 70 °C de temperatura ambiente. Son datos de la unidad confirmados por nuestro taller.

¿Quién debe montarla?

Un técnico cualificado. La placa trabaja a 230 V y controla una caldera de gas. Recirepuestos avisa de que un montaje incorrecto o una avería en otra pieza puede inutilizar el recambio.

Cómo hemos verificado esta ficha

Vaillant 0020092348

Referencia verificada con 3 o más fuentes

Cuatro tiendas independientes dan 0020092348 como placa de caldera Vaillant; ninguna caldera externa llega a 3 fuentes. Nuestro taller confirma la VUW 282/2-5 R1 (dos tiendas listan para ella otra placa, 0020034604) y la VMI ES 32/362-7 R2.

Fuentes consultadas

boilerpcb.com: PCB principal Vaillant Turbomax 0020092348Turbomax VUW242E y VUW282E; número antiguo 735076
appliancesparepartsmysimplestore.com: PCB 0020092348 usada y probada para turboMAX, THERMOcompact y AQUAplus 824/828Código 0020092348 para turboMAX 824 y 828
Openclima: placa Vaillant (0020092348) VMW ES 242-30020092348 como versión de electrónica; modelo en el título
AliExpress: anuncio de la placa principal Vaillant 735076V084-C 0020092348Junta 735076V084-C y 0020092348 como placa principal Vaillant
Recirepuestos: placa Vaillant VMI ES 32/362 7 R3 con 0020184925 V084_FPlaca reacondicionada; no cita 0020092348

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
