Placa electrónica Vaillant TM-AG2 V132_G2 · 0020092356 · circuito 0020092344: Pieza e identificador ampliado
Placa electrónica Vaillant TM-AG2 V132_G2 · 0020092356 · circuito 0020092344: vista 2
Placa electrónica Vaillant TM-AG2 V132_G2 · 0020092356 · circuito 0020092344: vista 3
Placa electrónica Vaillant TM-AG2 V132_G2 · 0020092356 · circuito 0020092344: vista 4
VaillantFotos de esta unidad
1 / 4

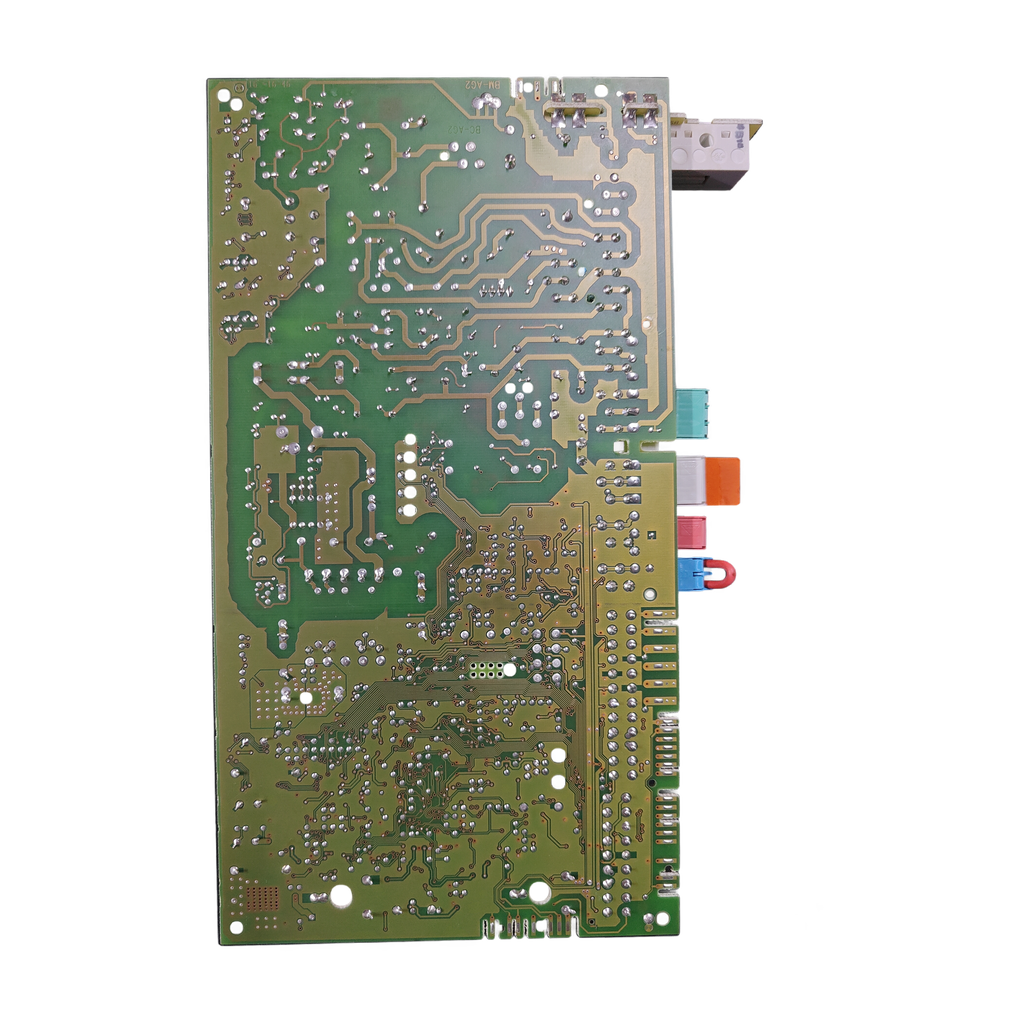

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant TM-AG2 V132_G2 · 0020092356 · circuito 0020092344

Referencia Vaillant0020092356

La 0020092356 es una placa electrónica de control Vaillant (TM-AG2 V132_G2, circuito 0020092344), usada y revisada. Nuestro taller la ha confirmado para la Vaillant VMW ES 21/245/4-5 B3.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Código 0020092356
  • Circuito 0020092344
  • TM-AG2 V132_G2
  • 250 × 165 × 35 mm
Todos los códigos de esta unidad3
Referencia Vaillant
0020092356
Código del circuito
0020092344
SKU Ecoklima
PLC180

0020136649 sale junto a 0020092356 en dos fuentes, pero otra ficha la da para VC/VCW: no la tomes por equivalente.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Según una tienda de recambios, gestiona el encendido, la modulación de la llama, las seguridades y la comunicación de la caldera. Esta lleva regleta con los marcados RT 24 V, RT 230 V y BUS. Se sospecha de ella si la caldera no responde al panel, se reinicia o da errores erráticos.

Compruébalo en tu placa

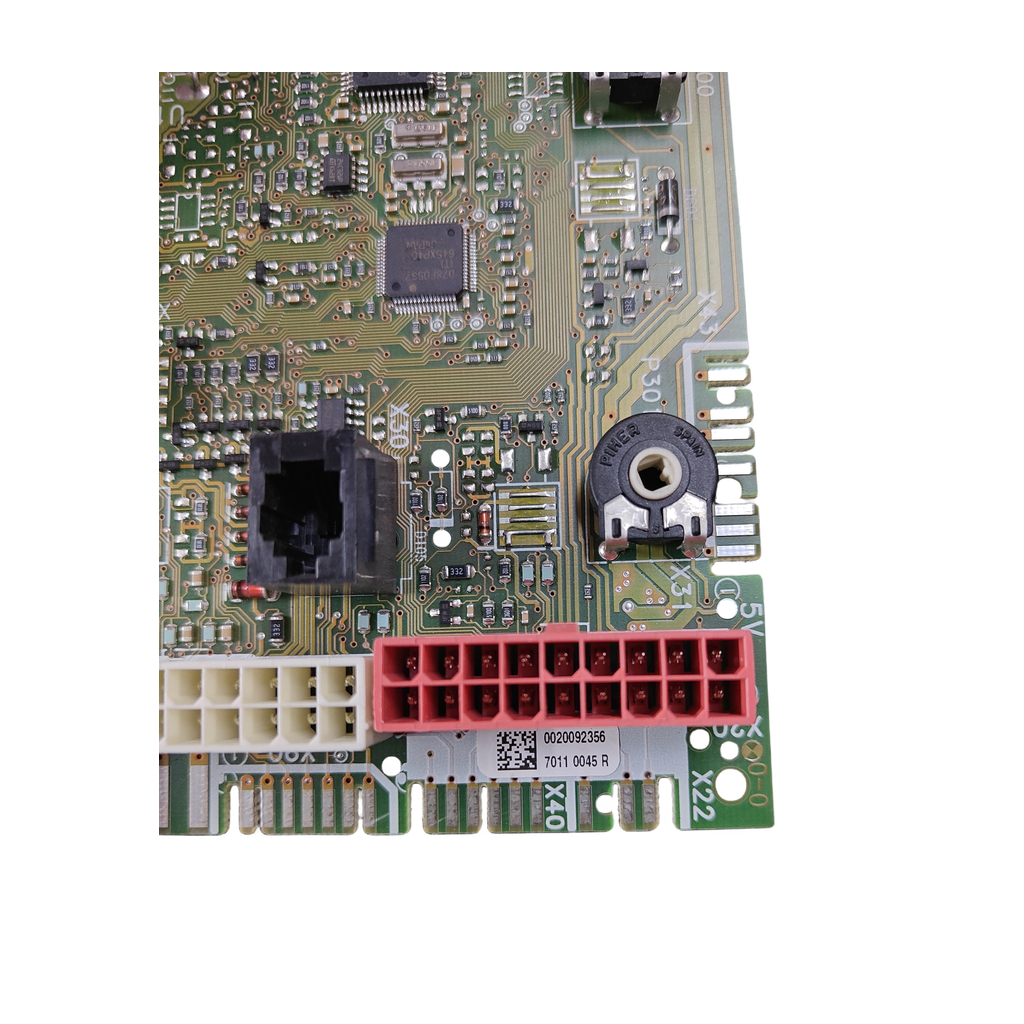

  1. Busca 0020092356 en tu placa: suele ir serigrafiado en el circuito o en una pegatina lateral (un anuncio lo sitúa bajo el conector rojo).
  2. Compara 0020092344, TM-AG2 V132_G2, PM-01 y 7011 0045 R. Una cifra de diferencia (0020092355) ya es otra referencia.
  3. Comprueba las regletas: RT 24 V~ en bornes 7-8-9, RT 230 V~ en 3-4-5 y BUS con polaridad − / + (inventario de esta unidad).
  4. No te fíes solo del modelo: las fuentes dan listas distintas. Mira el nombre completo en la placa de características.
  5. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llama al 919 931 595.
Códigos de esta pieza
0020092356Código principal marcado; referencia con la que la venden tiendas y eBay
0020092344Código del circuito marcado; una tienda lo da como tipo de la placa V132_G2 TM-AG2
TM-AG2 V132_G2Designación marcada de la placa
7011 0045 RCódigo marcado en la placa

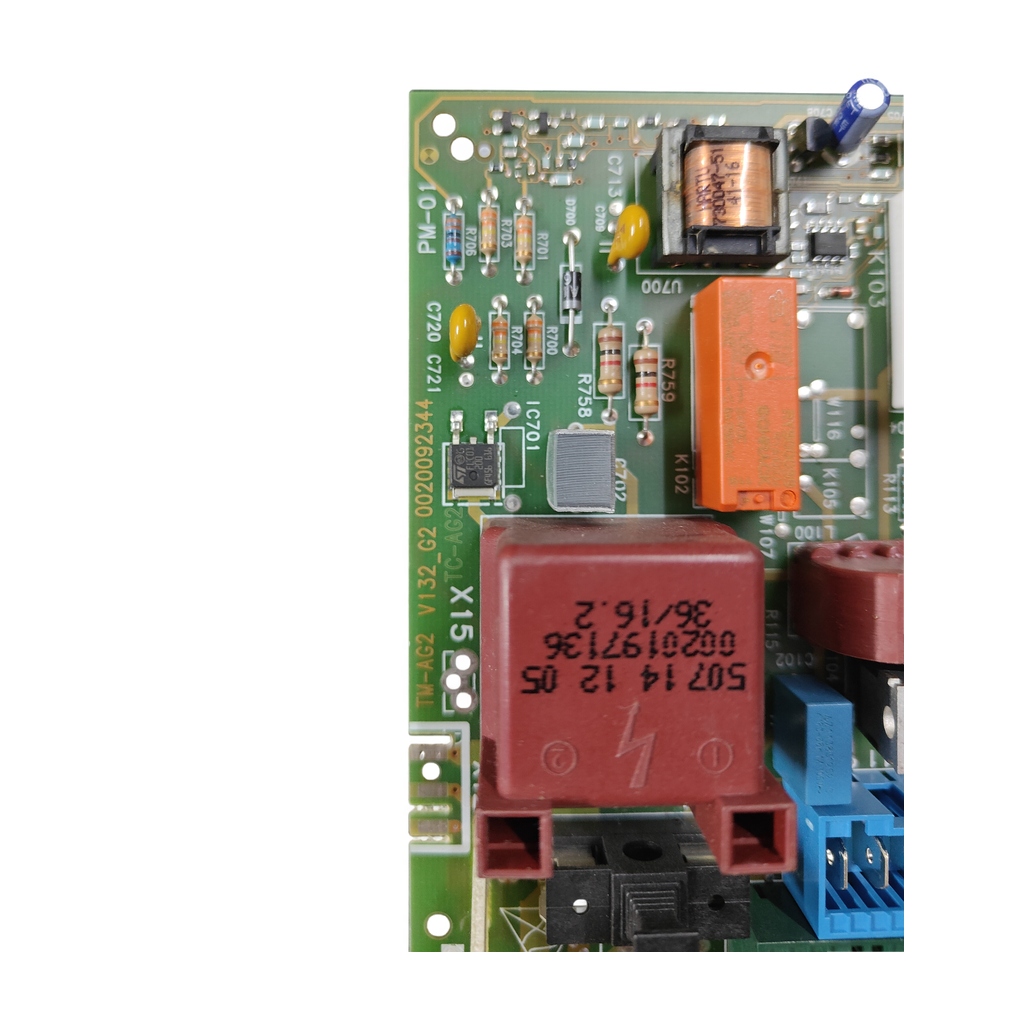

0020197136 · 0020045379 · 50714 12 05 · 36/16.2 · TC-AG2 · TL-AG2 · PM-01Marcados en la placa
8000018336 V132Campo «Modell» de un anuncio de eBay con 0020092356; no lo explica
0020136649Referencia que una tienda pone junto a 0020092356; equivalencia sin confirmar
No la confundas con
  • 0020092355Placa Vaillant con una cifra distinta; un anuncio de eBay la da para la atmoTEC VC DE 104/4-7 · Es otro código; esta lleva PM-01 y 7011 0045 R
  • 0020136649Placa que varias tiendas dan para VMW 21/245/4-5 y 255/4-7; otra ficha, para VC/VCW · No está confirmada como equivalente de esta
  • 0020132764Placa de la VMW 236/3-5 según una lista de recambios · Otro código; no es 0020092356

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Vaillant VMW ES 21/245/4-5 B3Confirmada por nuestro taller · también en una tienda de recambios, que cita «VMW 21/245/4-5»
Por confirmarPor confirmar
  • Vaillant VMW 226/3-31 fuente (tienda; su anuncio en Miravia es del mismo vendedor)
  • Vaillant VMW ES 255/4-7 turboTEC Exclusive1 fuente (otra tienda)
No sirve para
  • Vaillant VMW 236/3-5 (ecoTEC plus)Una lista de recambios le asigna la placa 0020132764; solo una tienda la da con esta
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de anuncios (sin ficha del fabricante)

Medidas
250 × 165 × 35 mmAnuncio eBay.de
Peso
0,5 kg (Heiz24: 0,40 kg para la 0020092344)eBay.de · Heiz24

Identificación y códigos del repuesto

Código marcado
0020092356; 7011 0045 R
Código marcado
0020092344; TC-AG2; TL-AG2; PM-01
Código marcado
0020197136; 50714 12 05; 36/16.2

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia de regleta
21V; BUS; RT24V; 230V~; RT230V~; L; N

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

RT 24 V~
bornes 7-8-9
RT 230 V~
bornes 3-4-5
BUS
polaridad − / +
Punto/rotulado en placa
5 V
Aplicación indicada en inventario
VMW ES 21/245/4-5 B3
Código marcado
0020092356; 7011 0045 R; 0020092344; TC-AG2; TL-AG2; PM-01; 0020197136; 50714 12 05; 36/16.2; 0020045379

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no enciende o no responde a ninguna orden del panel frontal.

Una tienda lo lista entre los síntomas de esta placa. Antes de cambiarla, comprueba que le llegue alimentación.

Códigos de error erráticos e intermitentes, o reinicios espontáneos con la caldera en marcha.

Una tienda los asocia a esta placa. Anota los códigos y consulta el manual de tu modelo.

Se oyen relés pegados o se ven pistas quemadas u oxidación en el circuito.

Según una tienda, los relés pegados impiden el funcionamiento correcto del quemador.

Síntomas de la lista comercial de una tienda, no de un manual de Vaillant: que un técnico confirme la avería antes de dar la placa por mala.

Sin tabla oficial de errores leída para la VMW ES 21/245/4-5 B3: esta ficha no asocia ningún código de error a la placa.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Placa de una caldera de gas con 230 V: que la monte un instalador cualificado, con la caldera desconectada de la red.

Preguntas frecuentes

7 preguntas

¿Dónde está el código 0020092356 en la placa y qué otro marcado debo comparar?

Según una tienda, suele ir serigrafiado en el circuito o en una pegatina lateral; un anuncio de eBay lo sitúa en la etiqueta bajo el conector rojo. Compara también 0020092344, TM-AG2 V132_G2, PM-01 y 7011 0045 R.

¿Sirve para la Vaillant VMW ES 21/245/4-5 B3?

Sí. Nuestro taller tiene confirmada la 0020092356 para la Vaillant VMW ES 21/245/4-5 B3. Entre las fuentes externas, una tienda da esta placa para la «VMW 21/245/4-5» (sin ES ni B3); ningún despiece oficial leído la cita. Si tu caldera es otra, envíanos desde Contacto una foto de la etiqueta y de la placa de características, o llama al 919 931 595.

¿Vale también para la VMW 236/3-5, la 226/3-3 o la VMW ES 255/4-7?

No está verificado: cada una la da una sola fuente. Una tienda (y su anuncio en Miravia, mismo vendedor) la da para la VMW 236/3-5, 226/3-3 y 21/245/4-5; otra, solo para la VMW ES 255/4-7. Una lista de recambios de otra tienda asigna a la VMW 236/3-5 la 0020132764.

¿Qué significan 0020092356, 0020092344 y TM-AG2 V132_G2?

0020092356 es el código Vaillant con el que tiendas y eBay venden esta placa. 0020092344 es el código del circuito; Heiz24 lo da como tipo de la placa «V132_G2 TM-AG2». TM-AG2 V132_G2 es la designación impresa. Ningún documento oficial lo explica.

¿Es lo mismo la 0020092355 que la 0020092356?

Ninguna fuente dice que sean equivalentes. Un anuncio de eBay vende la 0020092355 para la atmoTEC VC DE 104/4-7 junto a 0020092344, el mismo código de circuito que lleva esta unidad. Pero el código principal difiere en una cifra: trátala como otra referencia.

¿Es equivalente la 0020136649 que aparece en algunos anuncios?

Una tienda la pone como «Referencia OEM» junto a la 0020092356 y un anuncio de eBay la cita en «Modellkompatibilität». Pero otras tiendas la venden para las VMW 21/245/4-5 y 255/4-7 y una ficha alemana la asigna a calderas VC/VCW. Se contradicen: no la des por equivalente.

¿Quién debe montarla y hay que ajustar algo?

Un técnico cualificado: es la placa de control de una caldera de gas con 230 V. Una tienda exige conocimientos técnicos y apagar el suministro antes de tocar los cables; un vendedor de eBay la limita a instaladores. Para esta placa no hay instrucciones propias leídas: las de Vaillant para placas de repuesto de otras familias (ecoVIT, ecoCOMPACT, auroCOMPACT, ecoTEC classic) piden desconectar la caldera de la red y ajustar la nueva con el sistema DIA (d.x). Sigue el manual de tu caldera.

Cómo hemos verificado esta ficha

Vaillant 0020092356

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Tres orígenes (dos tiendas y eBay) dan 0020092356 como placa Vaillant; ninguno la une a TM-AG2 V132_G2, ningún despiece oficial la cita y sus listas de calderas se contradicen. Caldera confirmada por nuestro taller.
