Placa electrónica Vaillant TL-AE PM-02 · 0020092371 para turboTEC pro VUW 242/3-3: Pieza e identificador ampliado

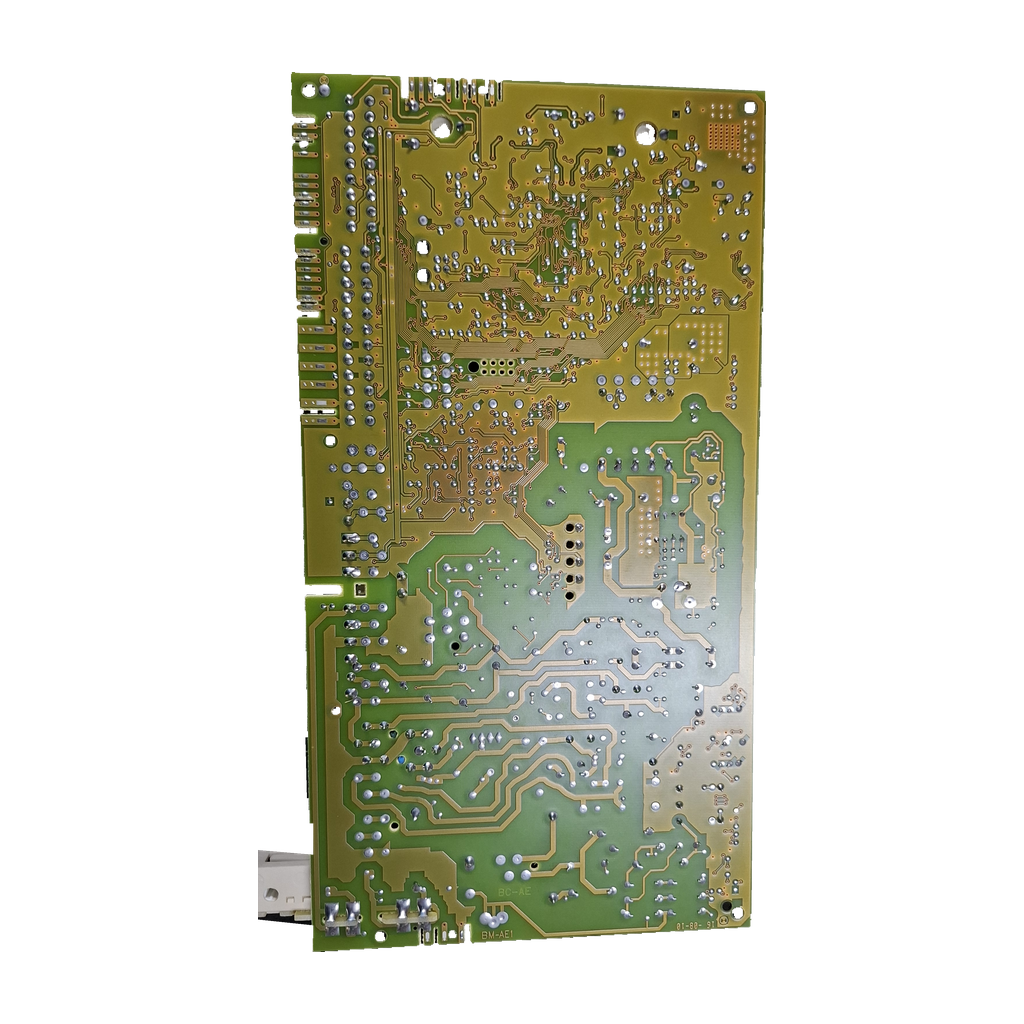

Placa electrónica Vaillant TL-AE PM-02 · 0020092371 para turboTEC pro VUW 242/3-3: Vista complementaria de la placa

VaillantFotos de esta unidad

1 / 2

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantReferencia verificada

Placa electrónica Vaillant TL-AE PM-02 · 0020092371 para turboTEC pro VUW 242/3-3

Referencia Vaillant0020092371

La 0020092371 es la placa electrónica Vaillant (PCB TL-AE PM-02, etiqueta 0020035443) de la turboTEC pro VUW 242/3-3, confirmada por nuestro taller. Varias tiendas la dan además para la VUW 242/3-3 R1 y la 240/3-3 R1; la R2 y otras VUW y VU 3-5 están por confirmar. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. Vaillant 0020092371
Etiqueta 0020035443
PCB TL-AE PM-02

Todos los códigos de esta unidad4

Referencia Vaillant: 0020092371
Código del circuito: TL-AE PM-02
Código de la etiqueta: 0020035443
SKU Ecoklima: PLCN017

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Según una tienda belga, la placa pilota la bomba de circulación y los ventiladores y controla las seguridades (sobretemperatura, fallo de llama, evacuación). Se sospecha de ella si la caldera no enciende, se reinicia sola o da errores que cambian solos.

Compruébalo en tu placa

Busca TL-AE PM-02 serigrafiado en el circuito y 0020035443 en la etiqueta pegada. Se vende con la referencia Vaillant 0020092371.
Compara las tensiones marcadas (230 V y 21 V), los relés ZETTLER AZ762-1C-12DE y AZ962-1CE-24(D) y la posición de los conectores.
No la confundas con la 0020034604 (placa de la Turbomax Pro VUW 242/3) ni con los displays 0020056561 y 0020040154.
Comprueba que tu caldera es una turboTEC pro VUW 242/3-3 (o R1) o está en la lista de compatibles. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0020092371	Referencia Vaillant de venta; pos. 06 «Printed circuit» en despieces de tercero (VUW 242/3-5 y 240/3-3 M)
0020035443	Código de la etiqueta; Warmworld y DrBoiler lo ponen junto al 0020092371
TL-AE PM-02	Serigrafía del circuito; no sale en fuentes externas
0020028476	Marcaje del producto según Warmworld; DrBoiler y Openclima lo emparejan con el 0020092371
0020059202	Código anterior: 4 tiendas lo asocian al 0020092371 (Gnesato: «ex VL0020059202»)

No la confundas con

0020034604Placa de la Turbomax Pro 24E VUW 242/3 (2000-2001); Pièces Express la lista en su VUW 242 · Otra referencia: no es la 0020092371
0020056561 · 0020040154Display (pos. 05) en los despieces de la VUW 242/3-5 y la 240/3-3 M · Es el display, otra pieza

Calderas en las que va

3 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant turboTEC pro VUW 242/3-3Confirmada por nuestro taller · también en Warmworld, Lynotec y Adorashop
Vaillant VUW 242/3-3 R13 tiendas: Warmworld, Lynotec y Adorashop («R1+2»)
Vaillant VUW 240/3-3 R14 tiendas: Lynotec, Adorashop, Vkotel y Kotlomir

Por confirmarPor confirmar

Vaillant VUW 242/3-3 R22 tiendas con R2 literal: Warmworld y Lynotec. Adorashop: «R1+2»
Vaillant VUW 240/3-3 R22 tiendas: Lynotec y Adorashop
Vaillant VUW 242/3-5 (R2)Con R2: Lynotec y Adorashop. Sin R2: Vkotel y un despiece de tercero
Vaillant VUW 282/3-5Sin R2: solo Vkotel. Con R2: Lynotec y Adorashop
Vaillant VUW 362/3-5, VUW 240/3-5 y VUW 280/3-5Sin R2: Vkotel y Kotlomir. Con R2: Lynotec y Adorashop
Vaillant VU 240/3-5 y VU 280/3-5Sin R2: Vkotel y Kotlomir. Con R2: Adorashop (240 y 280) y Lynotec (solo 280)
Vaillant VU 242/3-5 (R2)2 tiendas: Lynotec y Adorashop
Vaillant VMW 240/3-3 M1 tienda con el modelo (Repuestos Calefacción); otras 2 citan solo la serie VMW

No sirve para

Vaillant Turbomax Pro 24E VUW 242/3 (2000-2001)Su lista de recambios da otra placa: 0020034604

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Marcados de esta unidad

Tensiones marcadas en la placa: 230 V; 21 V
Tensión marcada en la placa: 5 V-
Relé visible: ZETTLER AZ762-1C-12DE
Relé visible y capacidad de contactos: ZETTLER AZ962-1CE-24(D); 8 A; 250 VAC / 30 VDC

Datos de nuestro inventario

Marcaje placa: TL-AE PM-02; 0020035443

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde al mando

Una tienda lo achaca a la placa. Comprueba antes que la caldera recibe corriente.

Códigos de error erráticos que cambian solos

La misma tienda lo asocia a la placa; consulta la tabla de errores de tu modelo.

Se reinicia sola o se bloquea sin motivo

Busca pistas quemadas, relés pegados u óxido.

Antes de cambiar la placa

Lo que revisa el técnico

Compara relés y conectores

Bajo una misma referencia hay versiones distintas: compara relés y conectores.

Monta con un técnico

Lleva marcados 230 V y 21 V y, según Lynotec, controla las seguridades (sobretemperatura, fallo de llama, evacuación).

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué más debo comparar?

En el circuito va serigrafiado TL-AE PM-02 y en la etiqueta pegada figura 0020035443. Se vende con la referencia Vaillant 0020092371, pieza 06 «Printed circuit» en un despiece de tercero de la VUW 242/3-5. Compara también las tensiones marcadas (230 V, 21 V y 5 V-).

¿Sirve para mi Vaillant turboTEC pro VUW 242/3-3?

Sí. Nuestro taller la ha confirmado para la turboTEC pro VUW 242/3-3. Además, Warmworld, Lynotec y Adorashop listan la 0020092371 para la VUW 242/3-3 y su versión R1. La R2 la dan con ese sufijo solo Warmworld y Lynotec; Adorashop pone «R1+2».

¿Sirve para otras Vaillant, como la VUW 242/3-5 o la 282/3-5?

Nuestro taller solo ha confirmado la VUW 242/3-3. Lynotec y Adorashop la dan para la 242/3-5 en versión R2 y un despiece de tercero (Teploera) la incluye. Para la 282/3-5 y las demás 3-5 no hay confirmación suficiente: compara el código TL-AE PM-02 o llámanos al 919 931 595.

¿Qué diferencia hay entre 0020092371, 0020035443, 0020028476 y 0020059202?

El 0020092371 es la referencia de venta. El 0020035443 es el de la etiqueta de esta unidad; Warmworld y DrBoiler lo ponen junto al 0020092371 y Openclima lo llama «Versión de Electrónica». El 0020028476 es el marcaje del producto según Warmworld. El 0020059202 es el código anterior (Gnesato: «ex VL0020059202»; 3 tiendas más lo asocian).

¿Se confunde con otras placas o con el display de la VUW 242?

Sí. La lista de recambios de la Turbomax Pro 24E VUW 242/3 (2000-2001) da otra placa, la 0020034604, que Pièces Express incluye en su nomenclatura VUW 242. El display es otra pieza: 0020056561 en el despiece de la VUW 242/3-5 y 0020040154 en el de la 240/3-3 M. Pide la placa por código.

¿Qué síntomas apuntan a esta placa?

Según Climatización Ibérica: caldera que no enciende o no responde al mando, códigos de error que cambian solos y reinicios o bloqueos sin motivo. Lynotec añade sobretensiones, micro-variaciones de corriente y esfuerzos térmicos como causas de desgaste.

¿Quién debe montarla y qué hay que revisar?

Un técnico cualificado: la placa lleva marcadas las tensiones 230 V y 21 V y, según Lynotec, controla las seguridades (sobretemperatura, fallo de llama, evacuación). Climatización Ibérica, que la vende como recambio para calderas murales de gas Vaillant, aconseja cortar la corriente y el agua y comparar relés y conectores, porque hay versiones distintas bajo una misma referencia.

Cómo hemos verificado esta ficha

Vaillant 0020092371

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

La VUW 242/3-3 la confirma nuestro taller y la dan 3 tiendas. Como placa la ven un despiece de tercero y varias tiendas; Gnesato la llama «Control Panel». Openclima llama «Versión de Electrónica» al 0020035443 (en la etiqueta). TL-AE PM-02 no sale en fuentes externas.

Fuentes consultadas

Despiece de la VUW 242/3-5 (PDF de tercero, Teploera)Pos. 06 0020092371 Printed circuit
Lynotec: circuito impreso 002009237111 calderas con R1/R2 y función
Adorashop: placa Vaillant 0020092371 VU/VUWVUW 240 a 362 y VU, con R1/R2
Warmworld: placa 0020092371 con tabla de calderasVUW 242/3-3, R1, R2 y 0020035443
Vkotel: placa Atmo/Turbo TEC Pro/Plus 0020092371Modelos 3-3 y 3-5 y 0020059202
DrBoiler: placa 0020028476 (0020092371, 0020035443)Junta estos códigos
Climatización Ibérica: placa Vaillant 0020092371Síntomas, relés y conectores

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
