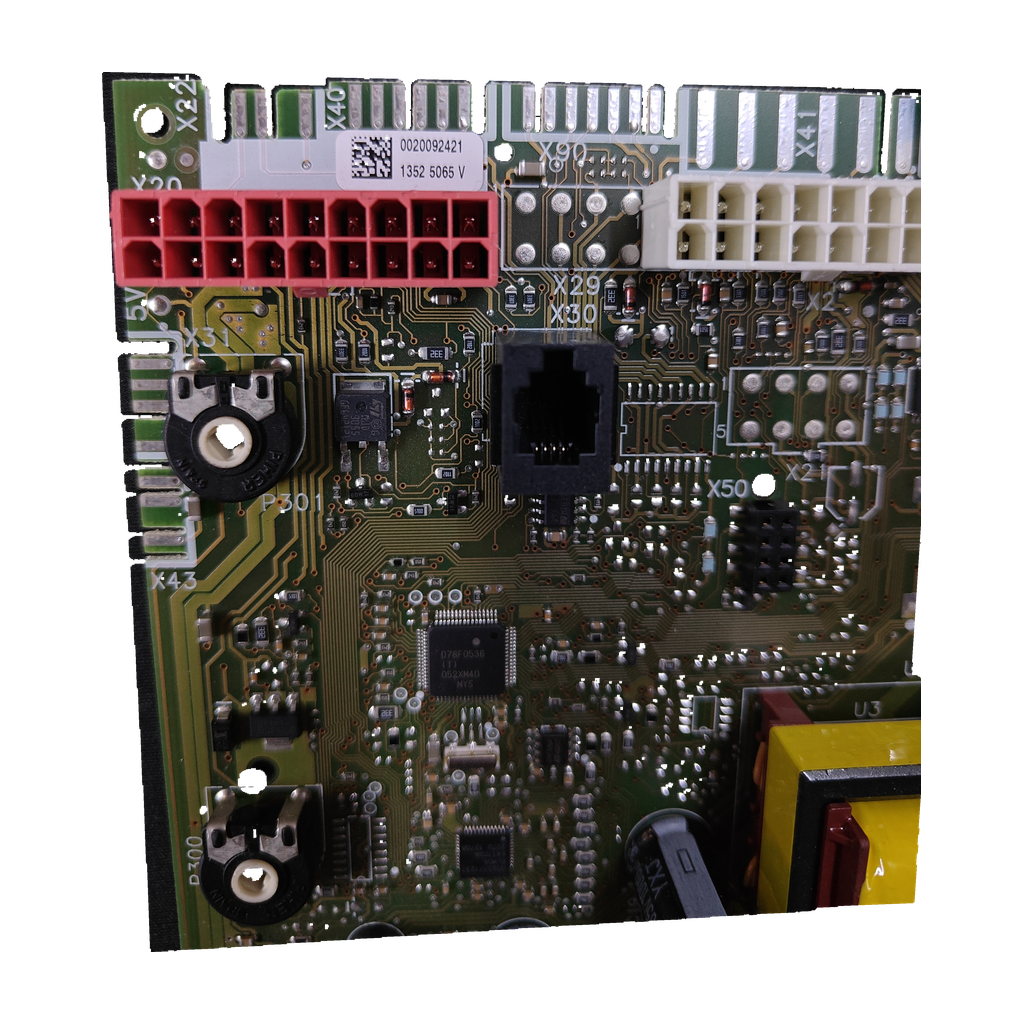

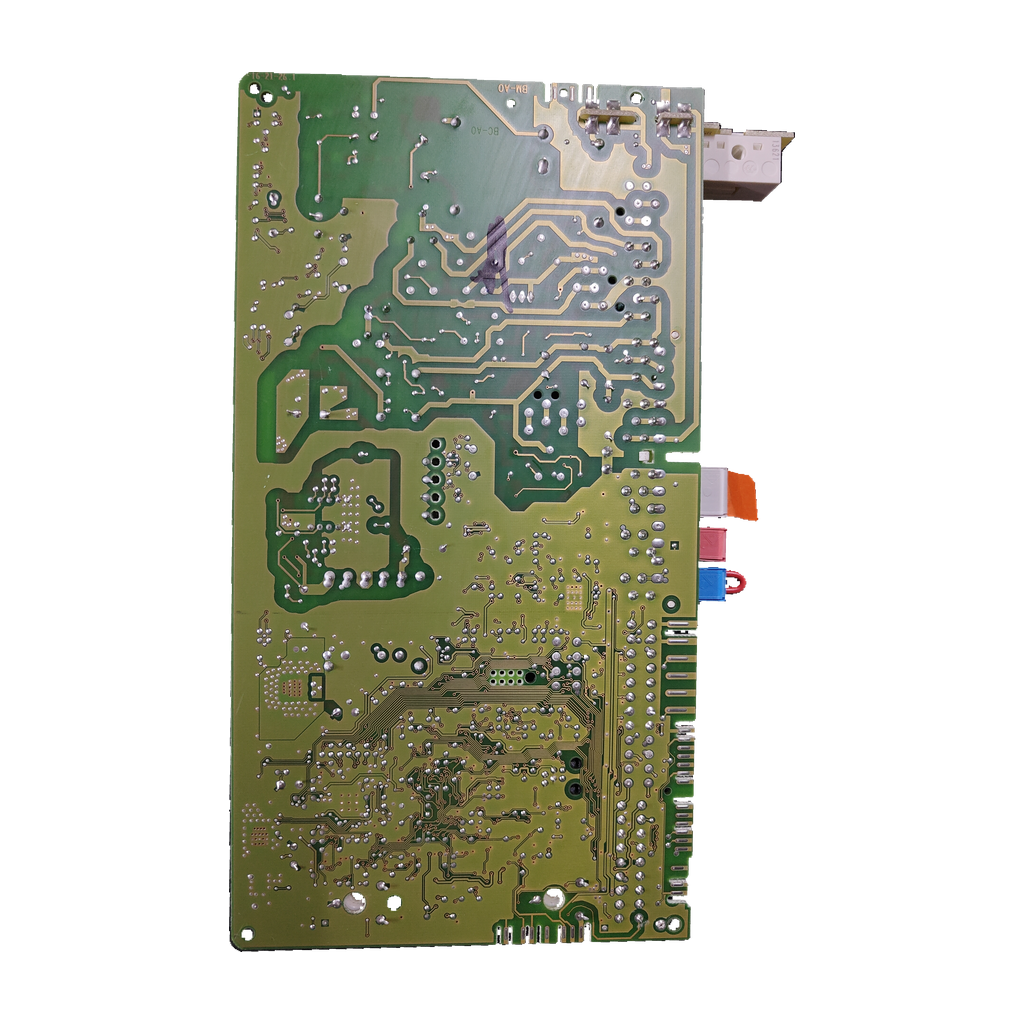

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant 0020092421 · PM-03 para VMW 296/3-5

Referencia Vaillant0020092421

La 0020092421 es una placa electrónica de control Vaillant (subplaca 0020268516, marcado PM-03 / V132_0) confirmada por nuestro taller para la caldera VMW 296/3-5. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 0020092421
Subplaca 0020268516
Marcado PCB V132_0
Caldera VMW 296/3-5

Todos los códigos de esta unidad3

Referencia Vaillant: 0020092421
Código del circuito: 0020268516
SKU Ecoklima: PLC189

Un usuario de un foro técnico apunta a 0020092478 como recambio Vaillant de estas placas. No está confirmado con documentación oficial y no lo damos como equivalencia.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa principal de control de la caldera (Hauptplatine / Steuerplatine, según un anuncio). Un foro técnico dice que lleva la fuente conmutada (ICE3A2565) y el driver de la válvula de tres vías (BD6290), componentes que señala en sus averías. Esta unidad marca los bornes BUS, RT 24 V y RT 230 V~.

Compruébalo en tu placa

Busca en la placa el código 0020092421 (también escrito 0020-092421) y, en la subplaca, el 0020268516.
Comprueba el marcado del circuito V132_0 (con TL-A0 y TM-A0), la identificación PM-03 y el código 1352 5065 V.
0020268516 aparece también en un anuncio de otra placa (0020092377): compara siempre 0020092421.
Compara los bornes (BUS con polaridad +/−, RT 24 V y RT 230 V~) y el relé HAHN Z 10006.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0020092421	Código principal (también 0020-092421). Un foro técnico, dos servicios de reparación (SMD-Blau y Repfair) y un anuncio de Kleinanzeigen la dan como placa Vaillant
0020268516	Marcado de la subplaca (M-03 · V03). OLX lo da como número de una placa Vaillant Group V132_01
V132_0	Marcado del circuito (PCB), con TL-A0 y TM-A0. OLX escribe V132_01 en su anuncio
PM-03	Identificación visible de la placa
1352 5065 V	Código marcado en la placa; ninguna fuente lo explica
734693	Código marcado en la unidad; ninguna fuente lo explica

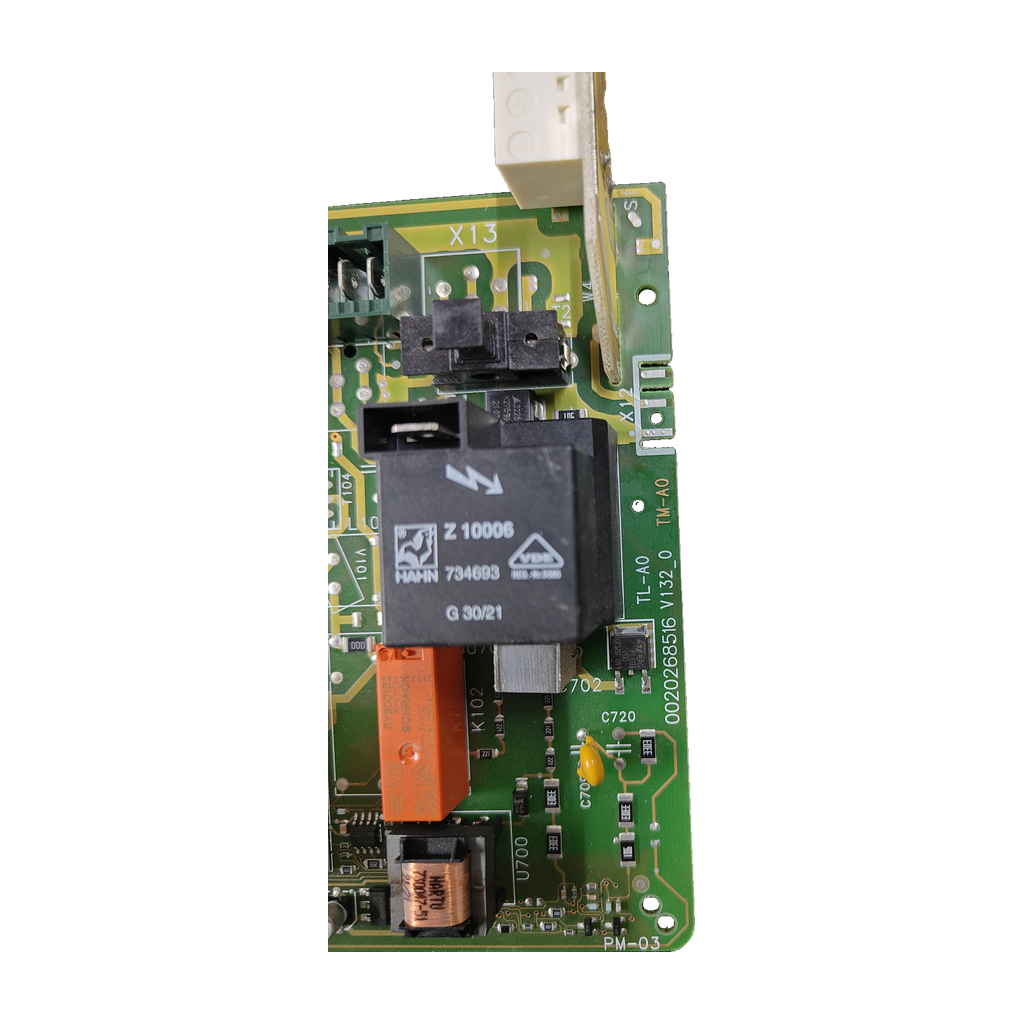

Z10006	Relé HAHN Z 10006 (78469B3 · C 30/21) montado en la placa
0020080512	Dos servicios de reparación lo ponen junto a 0020092421 como «Typ» de la misma placa

No la confundas con

0020092478Circuito impreso que una tienda y un despiece en PDF listan para el VMW 296/3-5; Repfair lo lista aparte de 0020092421 · Un usuario de foro lo indica como recambio Vaillant de estas placas, sin confirmar; ninguna fuente oficial lo confirma.
0020035420Placa que una tienda vende para el VMW 296/3-5 con ese código OEM · Otro código; esa página no cita 0020092421 ni 0020268516
0020092377Placa principal de un anuncio para ecoTEC VC 146 a 466/4-7 que cita 0020268516 en el título · Otra placa; no cita 0020092421 ni el VMW 296/3-5

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW 296/3-5Confirmada por nuestro taller

Por confirmarPor confirmar

Vaillant ecoTEC plus VC DE 196/3-5 R31 fuente: anuncio de Kleinanzeigen (placa desmontada de esa caldera), ya borrado

No sirve para

Vaillant VMW 236/3-5Lleva otra placa: 0020132764 (blog de Suner)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de fuentes externas

Controlador de la fuente conmutada (SMPS): ICE3A2565 (Infineon)Foro HaustechnikDialog
Resistencias de medida de corriente: 3 × SMD 0805 junto al controladorForo HaustechnikDialog
Driver del motor de la válvula de tres vías: BD6290Foro HaustechnikDialog

Identificación y códigos del repuesto

Código marcado: TL-A0
Código marcado: TM-A0

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Rotulos de bornes: BUS; RT24V;230V~;RT230V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Identificación visible de placa: PM-03; ref. visible 0020092421; código 1352 5065 V
Identificación visible de subplaca: M-03; V03; marcado 0020268516
Conexiones marcadas: RT 24 V; 24 V · IN 230 V~; RT 230 V~; tierra; bornes 3-4-5
Dato técnico indicado: BUS con polaridad +/−; bornes 7-8-9
Subcomponente relé: HAHN Z 10006; 78469B3; C 30/21
Aplicación indicada en inventario: VMW 296/3-5
Marcado PCB: V132_0; TL-A0; TM-A0

Antes de cambiar la placa

Lo que revisa el técnico

Identificador de equipo

Un foro técnico y el anuncio de un particular indican que, según el equipo, puede hacer falta ajustar o codificar la placa tras montarla (en el foro, un relé puede no conmutar según la Gerätekennung). Que lo compruebe un técnico.

Bornes 7, 8, 9 y eBUS

El manual oficial de la VCW DE 196/3-5 A (otro modelo ecoTEC plus) avisa de no conectar tensión de red a los bornes 7, 8, 9 ni al eBUS: en bornes equivocados la electrónica puede destruirse.

Monta con un técnico

Se conecta a 230 V: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué más debo comparar?

La placa lleva 0020092421 (también escrito 0020-092421) y la subplaca 0020268516 (M-03, V03). Compara además V132_0 (con TL-A0 y TM-A0), PM-03, 1352 5065 V y el relé HAHN Z 10006.

¿Sirve para mi Vaillant VMW 296/3-5?

Sí. Nuestro taller la ha confirmado para la VMW 296/3-5. Las fuentes que citan la 0020092421 no nombran esa caldera; otras tiendas y un despiece sí, pero con otros códigos. Si tu caldera es otra, compara los códigos o envíanos desde Contacto una foto de la etiqueta, o llama al 919 931 595.

¿Va también en otras calderas Vaillant?

Un anuncio de un particular en Kleinanzeigen, ya reservado y borrado al consultarlo, ofrecía la 0020092421 como placa principal desmontada de una ecoTEC plus VC DE 196/3-5 R3 y decía que también sirve en otros equipos Vaillant, sin nombrarlos. Es una sola fuente: por confirmar. Compara el código de tu placa o envíanos por Contacto una foto de la etiqueta.

¿Es lo mismo la 0020092421 que la 0020092478?

No lo damos por hecho. Un usuario de un foro técnico indica 0020092478 como recambio Vaillant de estas placas, sin confirmarlo. Una tienda y un despiece en PDF la listan como circuito impreso del VMW 296/3-5, otra tienda da 0020035420 para esa caldera y un servicio de reparación lista 0020092478 y 0020092421 como entradas distintas. Nuestro taller confirma 0020092421: compara el código de tu placa antes de pedir.

¿Qué significan 0020092421, 0020268516 y V132_0?

0020092421 es el código Vaillant de la placa: un foro técnico, dos servicios de reparación y un anuncio de Kleinanzeigen la citan como placa Vaillant; los servicios la ponen junto a 0020080512. 0020268516 es el marcado de la subplaca (OLX lo da como número de una placa Vaillant Group V132_01) y V132_0 el del circuito impreso. Ninguna fuente explica PM-03, 1352 5065 V ni 734693.

¿Hay que ajustar algo al montarla?

Puede ser. Un foro técnico dice que algún relé puede no conmutar al poner la caldera en marcha, según el identificador de equipo (Gerätekennung) ajustado, y el vendedor de Kleinanzeigen avisaba de que según el equipo puede hacer falta una configuración o codificación. El manual oficial de Vaillant de los ecoTEC plus VC/VCW (otra serie) avisa de que al cambiar la placa se restablecen los valores registrados. Que la monte un técnico: trabaja a 230 V.

¿Qué componentes fallan en esta placa?

Un hilo de foro técnico sobre la 0020092421 señala el controlador de fuente conmutada ICE3A2565 y, en los fallos con explosión, normalmente también las tres resistencias SMD 0805 de medida de corriente a su lado, además del driver BD6290 de la válvula de tres vías y su microcontrolador. Son opiniones de usuarios, no una tabla oficial.

Cómo hemos verificado esta ficha

Vaillant 0020092421

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Cuatro orígenes (foro HaustechnikDialog, SMD-Blau, Kleinanzeigen y Repfair) dan 0020092421 como placa Vaillant. Para la VMW 296/3-5, electrotodo y Sercatec dan 0020092478 y climatizacioniberica 0020035420; nuestro taller confirma 0020092421.

Fuentes consultadas

Foro HaustechnikDialog: hilo «Vaillant Heizungsplatine defekt» sobre la placa 0020092421Placa Vaillant 0020092421, controlador ICE3A2565 y recambio 0020092478 (sin confirmar)
SMD-Blau: reparación de la placa Vaillant «Typ 0020080512 / 0020092421»Código 0020092421 junto a 0020080512 como placa Vaillant
Kleinanzeigen: anuncio de la placa principal Vaillant 0020092421 usada (VC DE 196/3-5 R3)Particular: 0020092421 como Teilenummer, placa desmontada de la VC DE 196/3-5 R3
Repfair: listado de reparación de placas Vaillant (0020092421, 0020092478)Lista 0020080512 / 0020092421 como placa y 0020092478 como entrada aparte
OLX.pl: anuncio de la placa Vaillant Group 0020268516 V132_01 usadaSubplaca 0020268516 y marcado V132_01

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
