Placa electrónica Vaillant group PM-02PM-02Precio a consultar
VaillantFotos de esta unidad
1 / 4

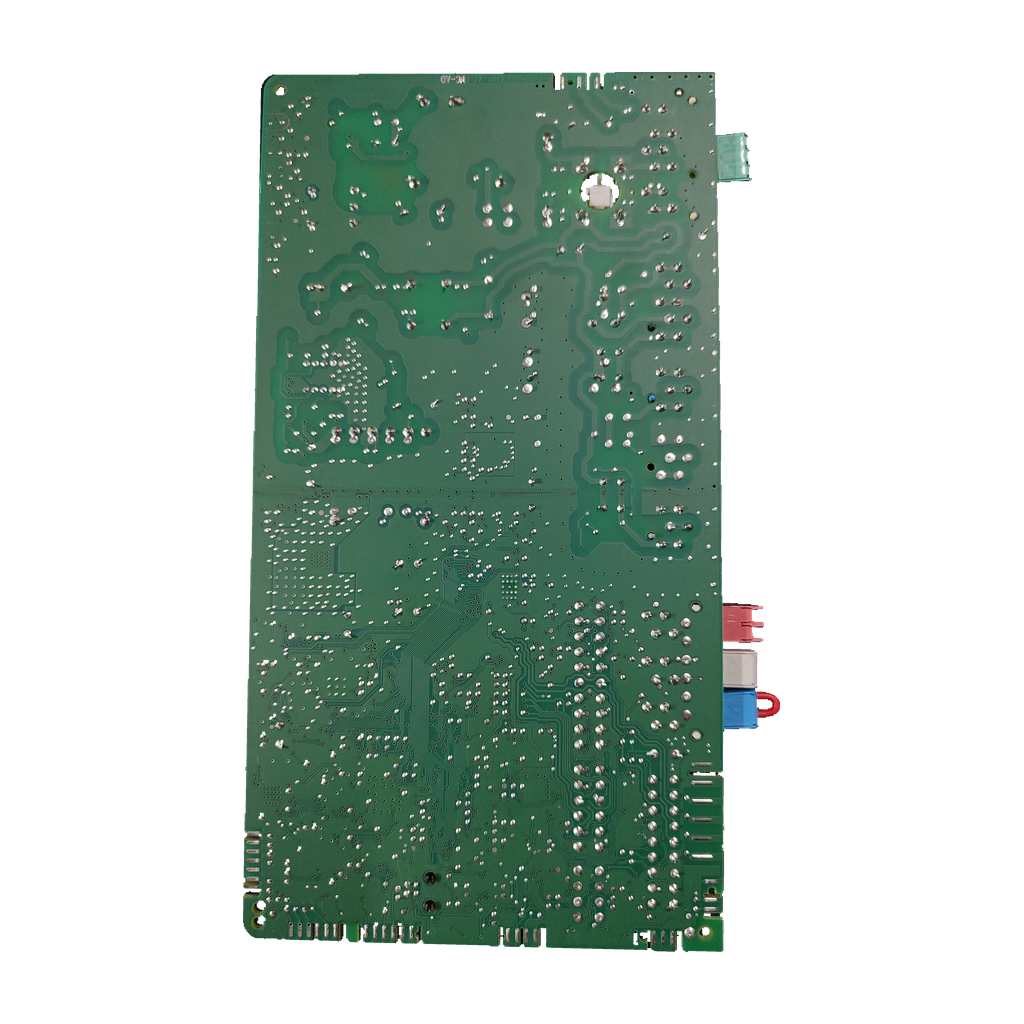

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
VaillantReferencia verificada
Placa electrónica Vaillant 0020108111 · circuito 0020236491 V24.5D para VMW ES 346/5 R3
Referencia Vaillant0020108111
La 0020108111 es una placa electrónica de control Vaillant ecoTEC plus / pro (circuito 0020236491, marcado V24.5D), confirmada por nuestro taller para la VMW ES 346/5 R3. Pieza usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Ref. Vaillant 0020108111
- Circuito 0020236491 · V24.5D
- VMW ES 346/5 R3
- Salida Pump 230 V~
Todos los códigos de esta unidad3
- Referencia Vaillant
- 0020108111
- Código del circuito
- 0020236491
- SKU Ecoklima
- PLC198
El 0010028086 no figura en nuestra etiqueta. Newegg y AliExpress citan 0020236491 con 0020236433 y TM-ADTL-AD sin explicarlo. Antonelli da 5146 5100 C junto a 0020108111 en la placa; no coincide con 31235020C de la etiqueta: compara.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosPlaca de control de la caldera Vaillant. Su etiqueta marca una salida de bomba (Pump, 230 V~), una regleta de control (Burner off, 24V=RT, BUS) y otra de alimentación a 230V~.
Compruébalo en tu placa

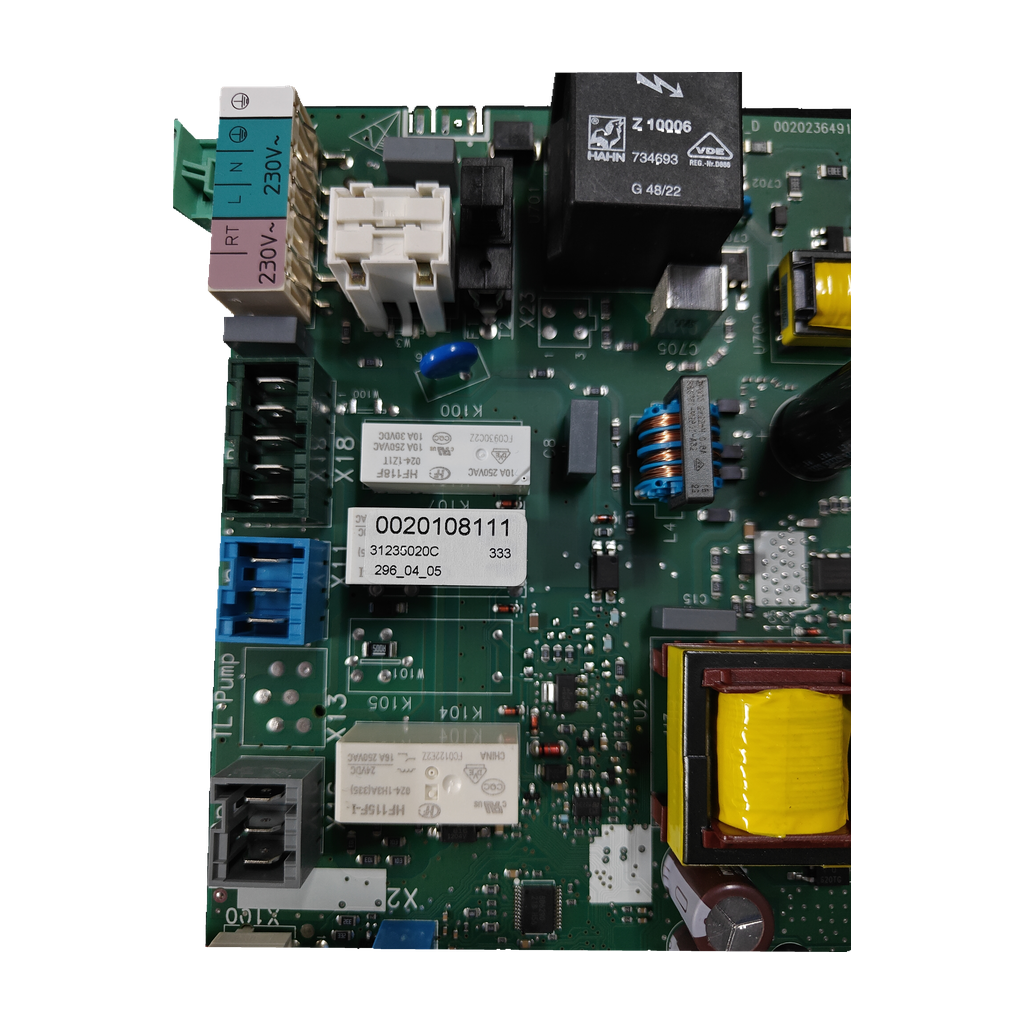

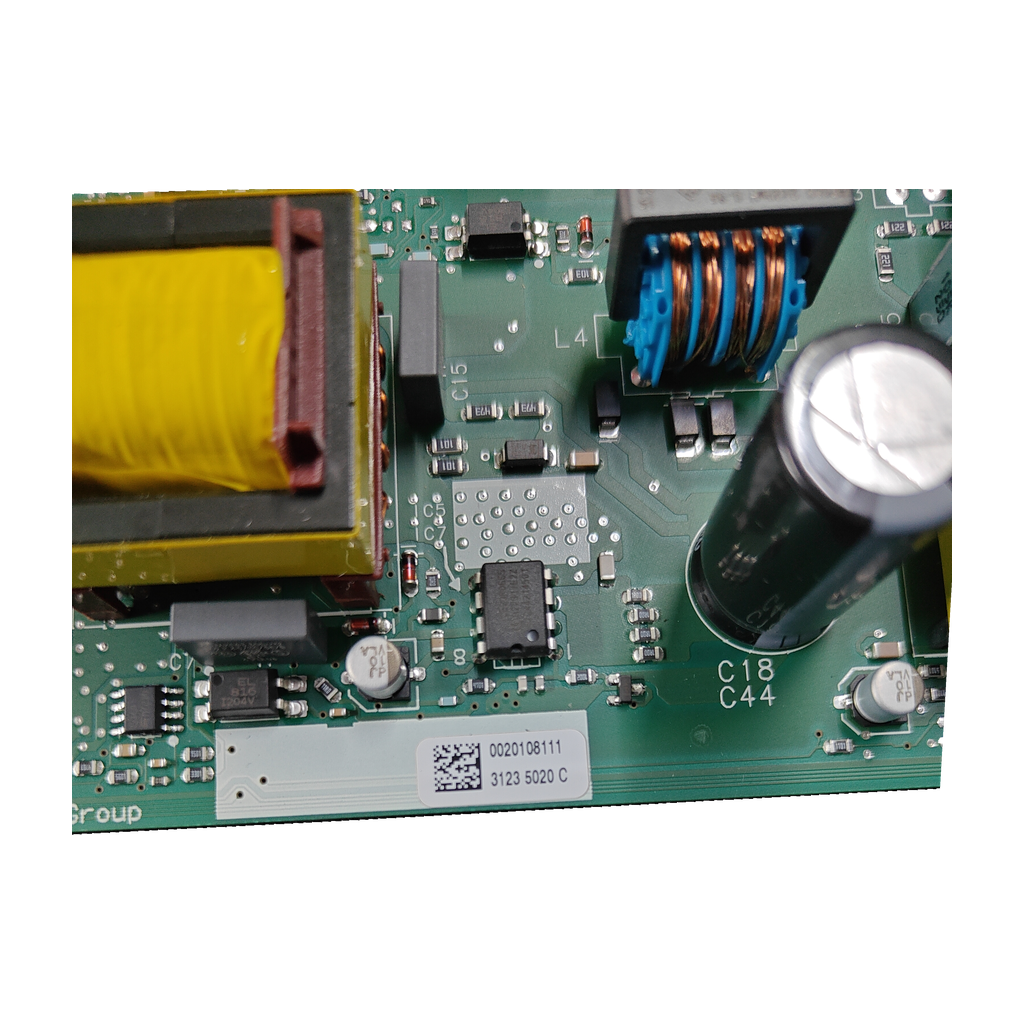

- Busca la etiqueta pegada sobre el relé K107: debe llevar 0020108111 y 3123 5020 C (31235020C), además de 333 y 296_04_05.
- Mira el código marcado en la placa: 0020236491 y V24.5D. Es distinto del de la etiqueta: compara los dos.
- El 0010028086 no figura en nuestra etiqueta: 3 tiendas lo usan como código de la placa marcada 0020108111. Compara siempre el código de la etiqueta.
- Mira el modelo exacto y la revisión en la placa de características de tu caldera. Nuestro taller la ha confirmado para la VMW ES 346/5 R3.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 0020108111 | Referencia Vaillant de la etiqueta (sobre el relé K107); 6 orígenes la dan como placa Vaillant |
|---|---|
| 31235020C | Código de la etiqueta (también escrito 3123 5020 C) |
| 0020236491 | Código marcado en la placa (PCB); Newegg y AliExpress lo dan como placa principal de caldera |
| V24.5D | Otro marcado de la placa |
| 0010028086 | Código con el que 3 tiendas listan la placa marcada 0020108111 |
| 0020135165 | Ex código de la 0010028086 según Antonelli |
| 0020254533 | Ex código de la 0010028086 según Antonelli |
Calderas en las que va
2 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Vaillant VMW ES 346/5 R3Confirmada por nuestro taller · Antonelli lista la 0010028086 para «VMW 346/5-5 R3»
- Vaillant ecoTEC plus y ecoTEC pro (familia, sin modelo concreto)5 orígenes por 0020108111 / 0010028086; compara siempre el modelo
Por confirmarPor confirmar
- Vaillant VM 186, 256, 306 y 346/5-5 (R2, R3, R4 y R6); VMW 256 y 306/5-5 (R2, R3, R4 y R6); VMW 346/5-5 (R2, R4 y R6)1 origen: Antonelli, para la 0010028086
- Vaillant ecoTEC pro VMW 226/5-3 A, 236/5-3 H y 286/5-3 A1 origen: Antonelli, para la 0010028086
- Vaillant ecoTEC pro 28 H VUW 286/5-3 A R41 origen: Boilerpcb, 0020135165 / 10028086 / 0020108111
- Vaillant ecoTEC plus 824, 831 y 8371 origen: Boilerpcb
- Vaillant ecoTEC plus 612 VU 126/5-51 origen: Heating and Catering Parts, 0010028086
- Vaillant VU FR256 5-5 R3 (ecoTEC plus / pro)1 origen: Electronique Solution, Ref. 0020108111
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos verificados y leídos en esta unidadDatos de una tienda (1 origen)
- Conector de bomba
- 5 pinesTienda Shopify
- Calderas
- ecoTEC plus / pro posteriores a 2012Tienda Shopify
Identificación y códigos del repuesto
- Etiqueta adhesiva sobre el relé K107
- 0020108111; 31235020C; 333; 296_04_05
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Regleta de alimentacion
- 230V~ L/N/tierra
- Regleta de control
- Burner off;24V=RT;BUS -/+
- Salida marcada
- Pump
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Marcados de esta unidad
- Marca indicada
- Vaillant Group
- Salida/bloque bomba
- Pump; 230 V~
- Subcomponente transformador HAHN
- 734693; Z 10006; G 48/22
- Aplicación indicada en inventario
- VMW ES 346/5 R3
Antes de cambiar la placa
Lo que revisa el técnicoConector de bomba
La placa marca «Pump» a 230 V~. Una tienda anuncia la 0020108111 con conector de bomba de 5 pines: comprueba que encaja con el de tu caldera.
Monta con un técnico
La placa trabaja con 230 V y gobierna una caldera de gas: debe instalarla un técnico cualificado.
Preguntas frecuentes
7 preguntas¿Dónde está el código de esta placa y qué otros marcados debo comparar?
El 0020108111 va en la etiqueta adhesiva sobre el relé K107, junto a 31235020C (3123 5020 C), 333 y 296_04_05. En la placa están marcados además 0020236491 y V24.5D. Compara primero los dos códigos largos.
¿Sirve para mi Vaillant VMW ES 346/5 R3?
Sí. Nuestro taller la ha confirmado para la VMW ES 346/5 R3. Además, la tienda italiana Antonelli lista la placa 0010028086, que lleva marcado 0020108111, para la «VMW 346/5-5 R3», con una denominación algo distinta (sin «ES», con «-5»).
¿Sirve para otra caldera Vaillant ecoTEC?
Confirmamos la VMW ES 346/5 R3. Cinco orígenes dan la 0020108111 o la 0010028086 para las ecoTEC plus y pro en general, pero cada modelo concreto (VM /5-5, VMW 256 y 306/5-5, VMW 346/5-5 en las revisiones R2, R4 y R6, las pro /5-3, plus 824, 831 y 837) lo cita solo 1 origen. Compara los códigos o envíanos desde Contacto una foto de la etiqueta y de la placa de características, o llama al 919 931 595.
¿Qué relación hay entre 0020108111, 0010028086 y 0020135165?
Antonelli, Heating and Catering Parts y Electronique Solution presentan la placa como 0010028086 y citan 0020108111 como marcado o referencia alternativa. Antonelli da 0020254533 y 0020135165 como códigos anteriores de la 0010028086; Boilerpcb da 0020135165 o 10028086 como número de pieza de la placa y dice que la 0020108111 puede estar marcada en ella. No hemos leído ningún despiece oficial que lo confirme.
¿Es lo mismo el 0020236491 de la placa que el 0020108111 de la etiqueta?
Nuestra unidad lleva los dos. Newegg lo da como placa principal Vaillant de 5.ª generación y AliExpress como placa de caldera mural, ambos con 0020236433 y TM-ADTL-AD. Ninguna fuente leída une el 0020236491 con el 0020108111: compara los dos códigos en tu placa.
¿Qué conexiones marca la placa y qué hay que revisar al montarla?
Marca alimentación 230V~ L/N/tierra, control Burner off, 24V=RT y BUS -/+, una regleta RT adicional de 230V~ y una salida Pump de 230 V~. Son marcados del ejemplar. Una tienda anuncia la 0020108111 con conector de bomba de 5 pines: comprueba el de tu caldera.
¿Puedo montarla yo mismo?
No es recomendable. La placa trabaja con 230 V y gobierna una caldera de gas: debe montarla un técnico cualificado.
Cómo hemos verificado esta ficha
Vaillant 0020108111Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes
6 orígenes dan la 0020108111 de la etiqueta como placa Vaillant (5, de ecoTEC plus / pro) y 3 la unen a la 0010028086. Ninguno cita el 0020236491 junto a ella ni la VMW ES 346/5 R3 literal: eso lo confirma nuestro taller.
Fuentes consultadas
- Antonelli Ricambi: scheda Vaillant 0010028086 («Riferimenti sulla scheda: 0020108111»)Une 0020108111 con la 0010028086 y lista modelos
- Heating and Catering Parts: Vaillant 0010028086 PCB reacondicionadaAlt Part Number 0020108111
- Electronique Solution: reparación de la placa 0010028086, Ref. 0020108111Ref. 0020108111 en ecoTEC plus / pro
- Boilerpcb: placa Vaillant ecoTEC Plus & Pro 0020135165 o 10028086Dice que puede llevar marcado 0020108111
- Tienda Shopify: PCB Vaillant ecoTEC Plus / Pro 0020108111, usadaConector de bomba de 5 pines
- Kleinanzeigen: anuncio de la placa principal Vaillant 00201081110020108111 como número de modelo
- Newegg: placa principal Vaillant 0020236491 (5th Generation)Cita 0020236491 con 0020236433
- AliExpress: placa de caldera mural 0020236491Cita 0020236491 con TM-ADTL-AD
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
