Placa electrónica Vaillant 00712026 · PCB 734766 para VMW 24/280/5 R3: Pieza e identificador ampliado

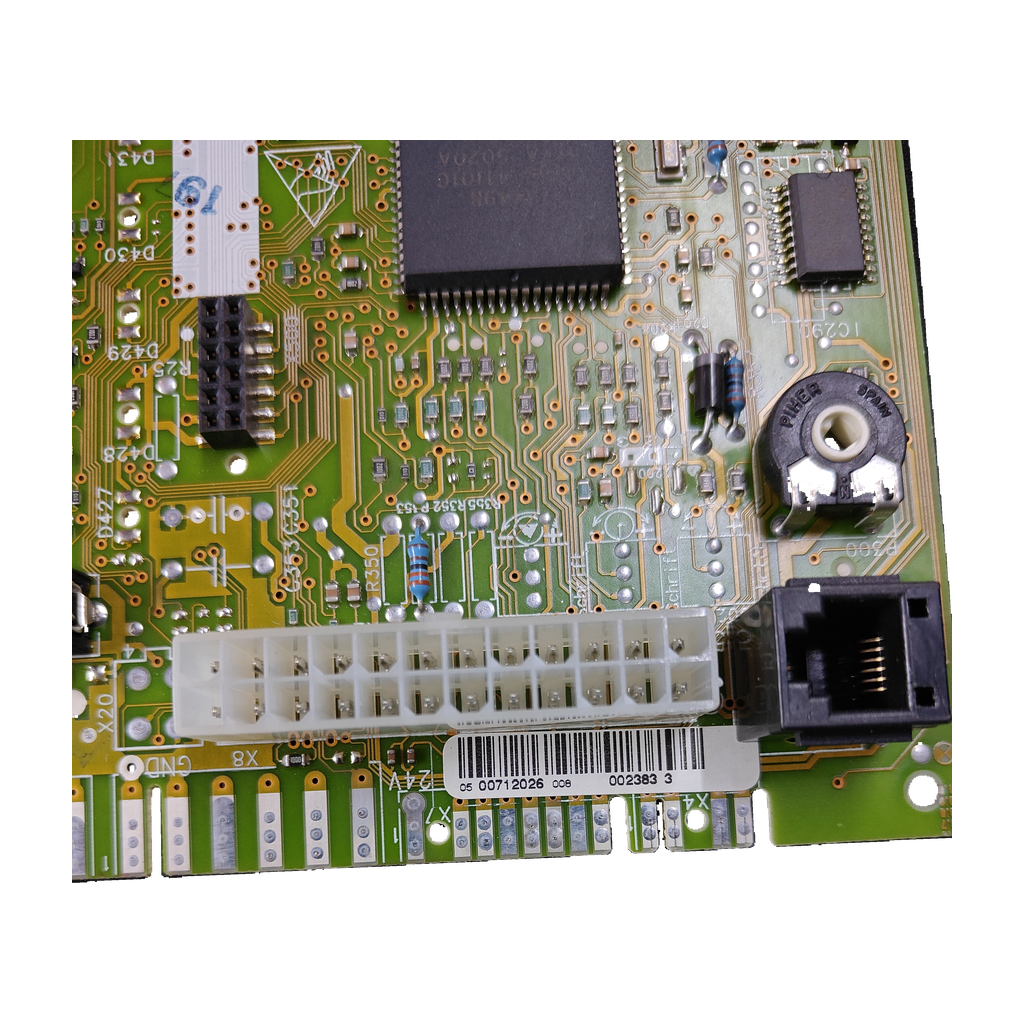

Placa electrónica Vaillant 00712026 · PCB 734766 para VMW 24/280/5 R3: vista 2

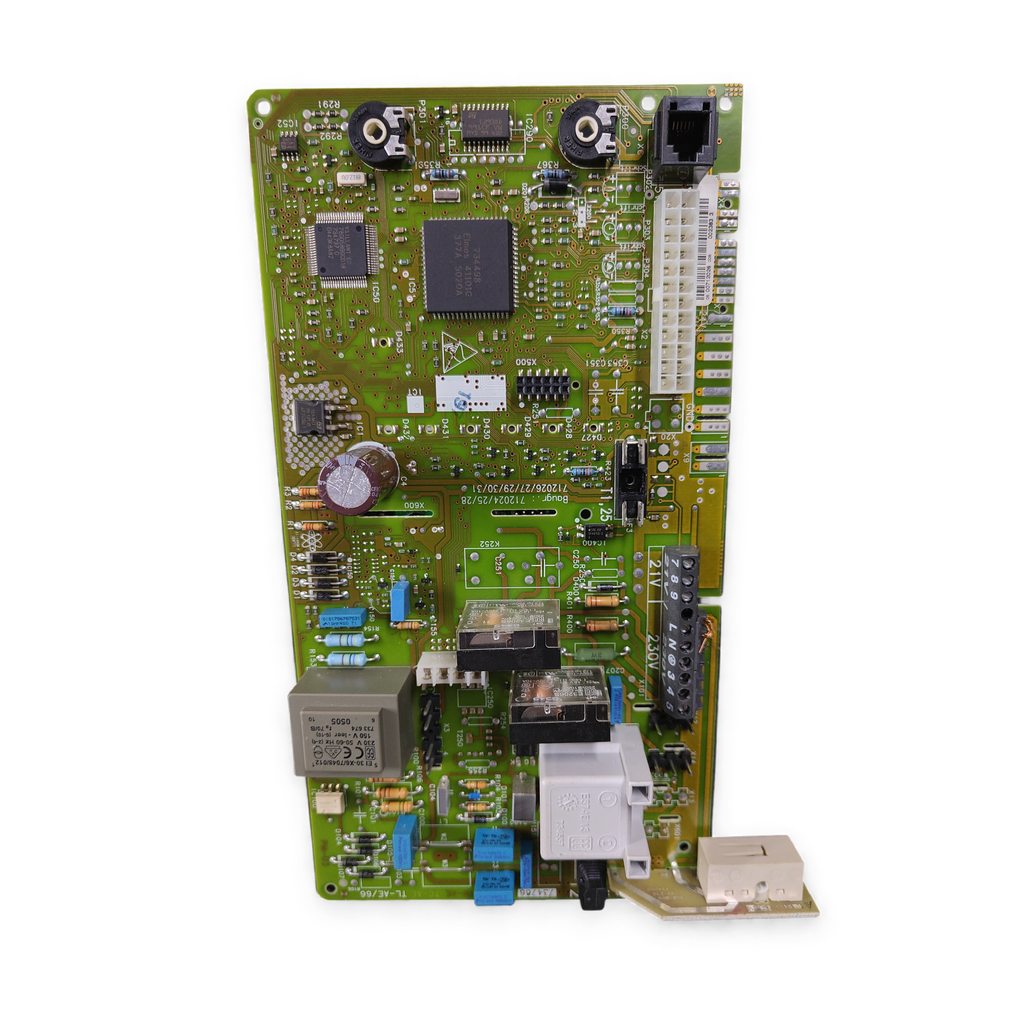

Placa electrónica Vaillant 00712026 · PCB 734766 para VMW 24/280/5 R3: vista 3

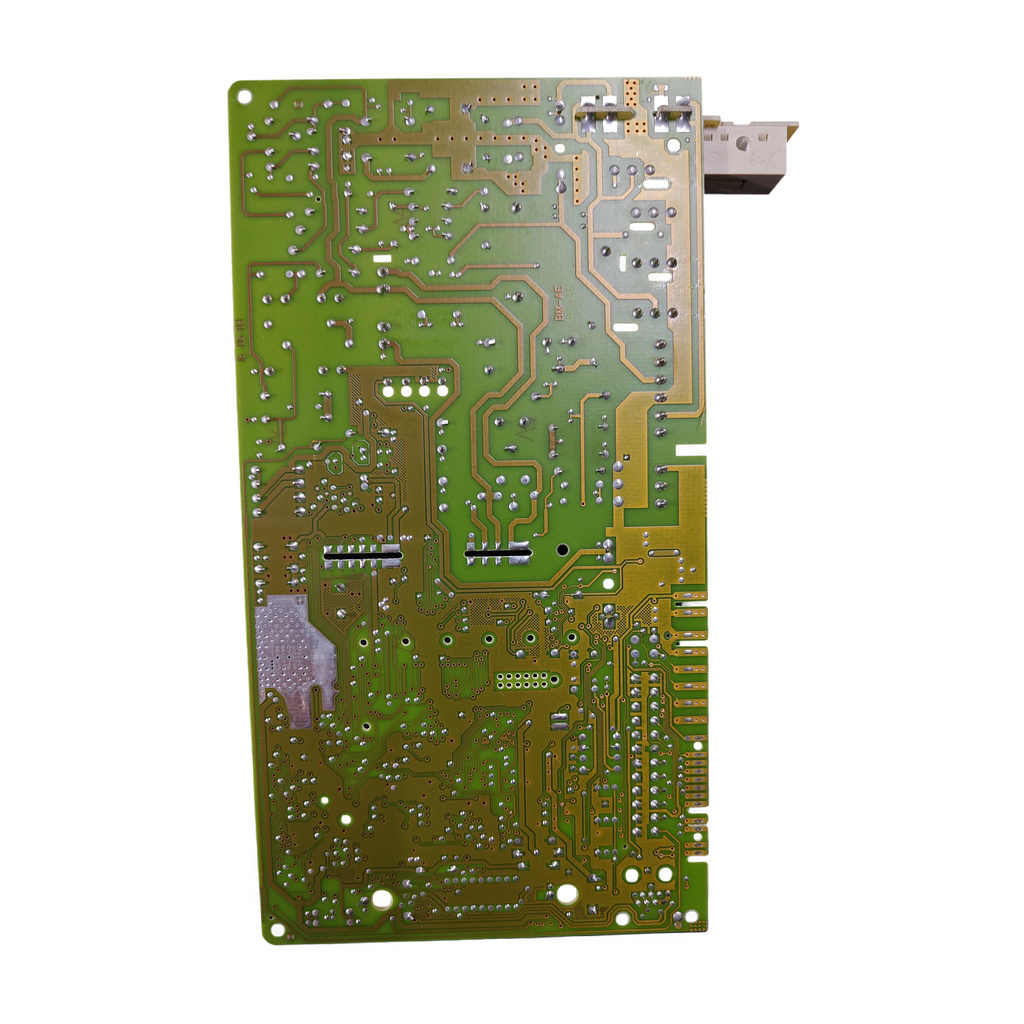

Placa electrónica Vaillant 00712026 · PCB 734766 para VMW 24/280/5 R3: vista 4

VaillantFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantReferencia verificada

Placa electrónica Vaillant 00712026 · PCB 734766 para VMW 24/280/5 R3

Referencia Vaillant00712026

La placa electrónica de control Vaillant 00712026 (PCB 734766, marcada V064E) sirve para la Vaillant VMW 24/280/5 R3, confirmada por nuestro taller. Es una pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Códigos 00712026 · 734766
Caldera: VMW 24/280/5 R3
Marcado V064E
Bornes 21V / 230V

Todos los códigos de esta unidad3

Referencia Vaillant: 00712026
Código del circuito: 734766
SKU Ecoklima: PLC182

Una tienda junta la 734766 con la 0020034604 y la 130806 para otras calderas Vaillant; no las damos como equivalentes de la 00712026.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa de control de la caldera Vaillant, situada detrás del frontal, en la caja de control. Una tienda la relaciona con una caldera que no enciende o no responde al termostato, con códigos de error erráticos, reinicios inesperados, relés pegados o pistas quemadas en el circuito.

Compruébalo en tu placa

Abre la caja de control, detrás del frontal de la caldera, y busca 00712026 serigrafiado en el circuito impreso o en una pegatina del lateral.
Compara también el código del circuito 734766 y el marcado V064E de la placa.
No la des por equivalente de la 0020034604 (Turbomax Plus, VUW) ni de la 20092372 (VMW24/282/4-5 y VMW28/322/4-5).
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

00712026	Código principal marcado en la pieza; referencia OEM Vaillant en una tienda
712026	Referencia confirmada por nuestro taller (el 00712026 sin ceros)
734766	Código del circuito (PCB) marcado en la placa
V064E	Marcado en la placa
TM-AE / TC-AE / TL-AE/66 / PM-03	Marcados en la placa

No la confundas con

0020034604PCB Vaillant que una ficha turca anuncia con 734766 y 130806 para Turbomax Plus 824E/828E y VUW 242/2 282/2 · Otro código y otras calderas. La lista de recambios de la Turbomax Plus 828E VUW 282/2-5 R3 de una tienda da la 0020034604 como PCB y no cita 00712026 ni 734766. Compara siempre el 00712026
20092372Placa Vaillant para VMW24/282/4-5 y VMW28/322/4-5 · Otra placa, de otra serie VMW

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW 24/280/5 R3Confirmada por nuestro taller

Por confirmarPor confirmar

Vaillant VMW 24/280-5 R11 origen: ficha de tienda (00712026)
Vaillant VMW ES 240/2-51 origen: ficha de tienda (00712026)
Vaillant VMW ES 242/2-51 origen: ficha de tienda (00712026)
Vaillant VMW ES 280/2-51 origen: ficha de tienda (00712026)
Vaillant VMW ES 282/2-51 origen: ficha de tienda (00712026)
Vaillant AtmoMax Plus VUW 280/2-5 R11 origen: anuncio de la placa usada que montaba (00712026)

No sirve para

Vaillant VMW24/282/4-5 y VMW28/322/4-5Dos tiendas les dan otra placa: 20092372
Vaillant Turbomax Plus 828E VUW 282/2-5 R3Su lista de recambios (tienda) da otra PCB: 0020034604
Vaillant Thermocompact VU / Turbomax Pro VUWUna tienda les da otra PCB: 0020034604

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Características y marcados técnicos

Marcado de bornes: 21V / 230V
Marcado de conexion: 24V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Optoacoplador: MOC3052
Relé blanco — declarado en inventario, no verificado: 250 V~; 16 A
Transformador montado: 230 V~; 50–60 Hz
Aplicación indicada en inventario: Vaillant VMW 24/280/5 R3
Código marcado: 00712026; V064E; TM-AE / TC-AE / TL-AE/66 / PM-03

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde a ninguna orden del termostato

Una tienda lo cita entre los motivos para cambiar la 00712026. Que un técnico descarte otras causas antes.

Códigos de error erráticos e intermitentes en la pantalla

Una tienda los asocia a esta placa. Anota el código y consulta el manual de tu modelo.

Reinicios inesperados durante el ciclo de trabajo

Lo cita la misma tienda como señal de placa defectuosa.

Relés pegados o pistas quemadas y oxidación en el circuito

Se ve al abrir la caja de control; la tienda lo da como señal de placa dañada.

Estos síntomas los da una tienda, no un manual oficial: un técnico debe confirmar la avería antes de cambiar la placa.

Antes de cambiar la placa

Lo que revisa el técnico

Compara los códigos

Compara los códigos: 00712026, que suele ir serigrafiado en el circuito impreso o en una pegatina del lateral, y 734766 (marcado PCB). V064E también figura marcado en la placa.

Monta con un técnico

La placa tiene bornes marcados 21V / 230V y la caldera es de gas: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código 00712026 y qué otro marcado debo comparar?

Una tienda indica que la referencia 00712026 suele ir serigrafiada sobre el circuito impreso o en una pegatina del lateral. En nuestra unidad, el taller ha leído 00712026 y 734766, además de V064E y TM-AE / TC-AE / TL-AE/66 / PM-03.

¿Sirve para mi Vaillant VMW 24/280/5 R3?

Sí. Nuestro taller la ha confirmado para la VMW 24/280/5 R3. Ninguna fuente externa nombra la VMW 24/280/5 R3 y no hemos localizado el despiece oficial de esa caldera; una tienda da la 00712026 para la VMW 24/280-5 R1.

¿Sirve para una VMW ES 240/2-5, 242/2-5, 280/2-5 o 282/2-5?

Una tienda la da para esas cuatro y para la VMW 24/280-5 R1. Es un solo origen y nuestro taller no las ha confirmado. Compara el código 00712026 o envíanos desde Contacto una foto de la placa y de la etiqueta de tu caldera.

¿Qué es el 734766 marcado en la placa?

Es el código del circuito (PCB). Tallertronic lista la «734766» como PCB Vaillant y un anuncio checo la ofrece para calderas VUW/VU AtmoMAX y TurboMAX como compatible con la serie 712024 / 712025 / 712028. Para comprar, guíate por el 00712026.

¿Es lo mismo la 00712026 que la 0020034604?

No lo afirmamos. Una tienda turca anuncia la PCB «0020034604 734766 130806» para Turbomax Plus 824E/828E y VUW 242/2 282/2, y la lista de recambios de la Turbomax Plus 828E VUW 282/2-5 R3 de otra tienda da la 0020034604 como PCB, sin citar 00712026 ni 734766. Un anuncio ruso de piezas de una VUW INT 280/2-5 R1 lista la 0020034604 (antes 130805 y 130806) seguida del 00712026, sin aclarar si es la misma placa. No lo damos como equivalencia.

¿Qué significa el marcado 712024/25/28 que aparece en algún anuncio?

Un anuncio de una placa usada que montaba una AtmoMax Plus VUW 280/2-5 R1 da el marcado «Baugr.: 712024/25/28 (712026/27/29/30/31)» y el artículo 00712026; el 712026 es también la referencia de nuestro inventario. Son varios números de una misma serie: no los damos por intercambiables. Compara el código de tu placa.

¿Quién debe montarla?

Un técnico cualificado. Nuestra unidad lleva bornes marcados 21V / 230V y un transformador montado de 230 V~, y la caldera funciona con gas. La tienda que la lista también recomienda un profesional cualificado.

Cómo hemos verificado esta ficha

Vaillant 00712026

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Tres orígenes independientes (dos tiendas y un anuncio) unen el 00712026 con una placa electrónica Vaillant; la serie 2-5 la citan dos de ellos. La VMW 24/280/5 R3 la confirma el taller y ninguna fuente externa la nombra. Una tienda junta la 734766 con la 0020034604 en otra serie.

Fuentes consultadas

Tienda: ficha de la placa Vaillant VMW ES 240/2-5 · 00712026Referencia OEM 00712026; VMW ES 2-5 y VMW 24/280-5 R1
OLX.ua: anuncio de placa de control Vaillant AtmoMax/TurboMax usada (00712026)Artículo 00712026; marcado Baugr. 712024/25/28 (712026…)
Openclima: ficha «Vaillant Electronic Board (00712026)»Solo título y versión electrónica 00712026
Tallertronic: ficha de la PCB Vaillant 734766734766 como PCB Vaillant; sin calderas
Kombi Yedek Parça Bul: PCB 0020034604 · 734766 · 130806 (Turbomax Plus, VUW)Junta la 734766 con otros códigos en otra serie
Aukro: anuncio de la placa Vaillant 734766 (VUW/VU) usada734766; compatible con serie 712024/712025/712028
Rydo.ru: anuncio de piezas de una Vaillant VUW INT 280/2-5 R1Lista 0020034604 (antes 130805, 130806) seguida de 00712026, sin aclarar si son la misma placa

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
