Placa electrónica Vaillant 735077 · 00712248 / 00712189 · VMW 24/282/2-5 y VMW 28/362-5-13: Pieza e identificador ampliado

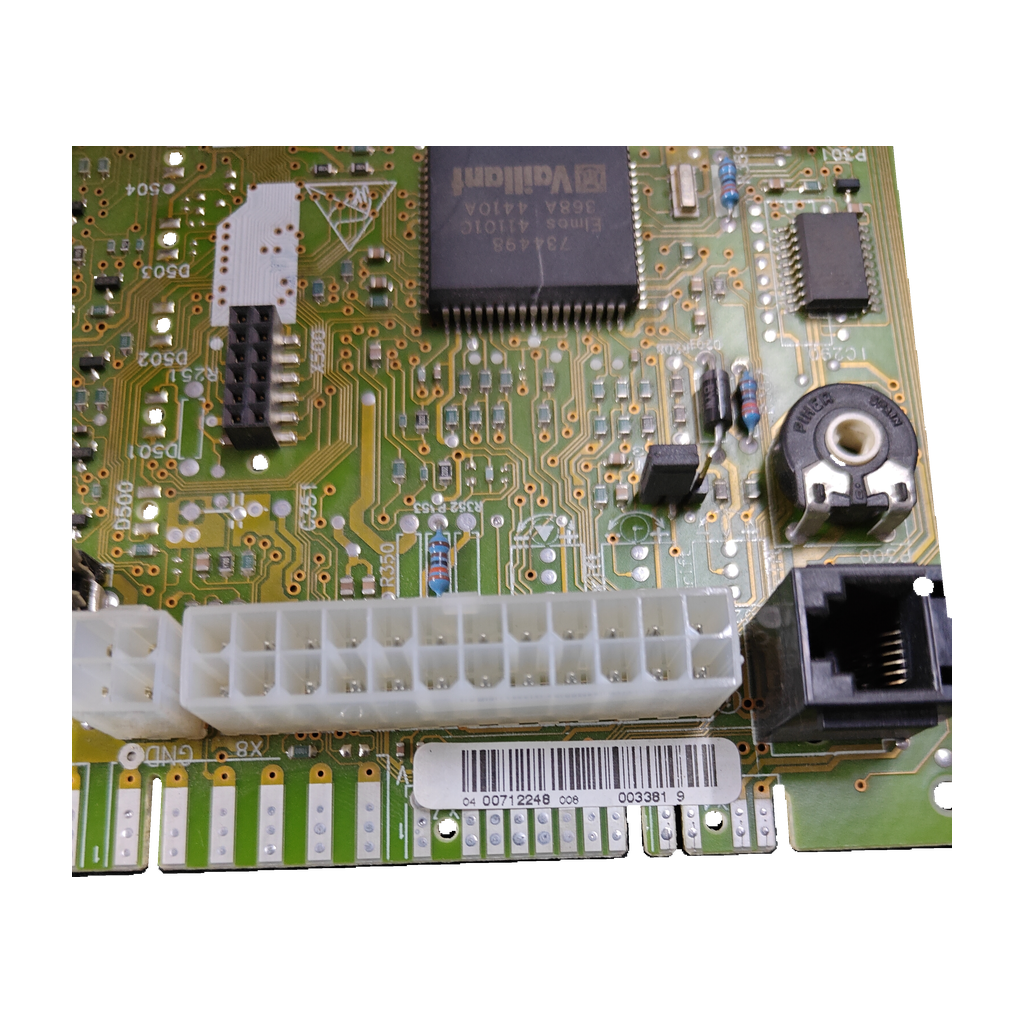

Placa electrónica Vaillant 735077 · 00712248 / 00712189 · VMW 24/282/2-5 y VMW 28/362-5-13: vista 2

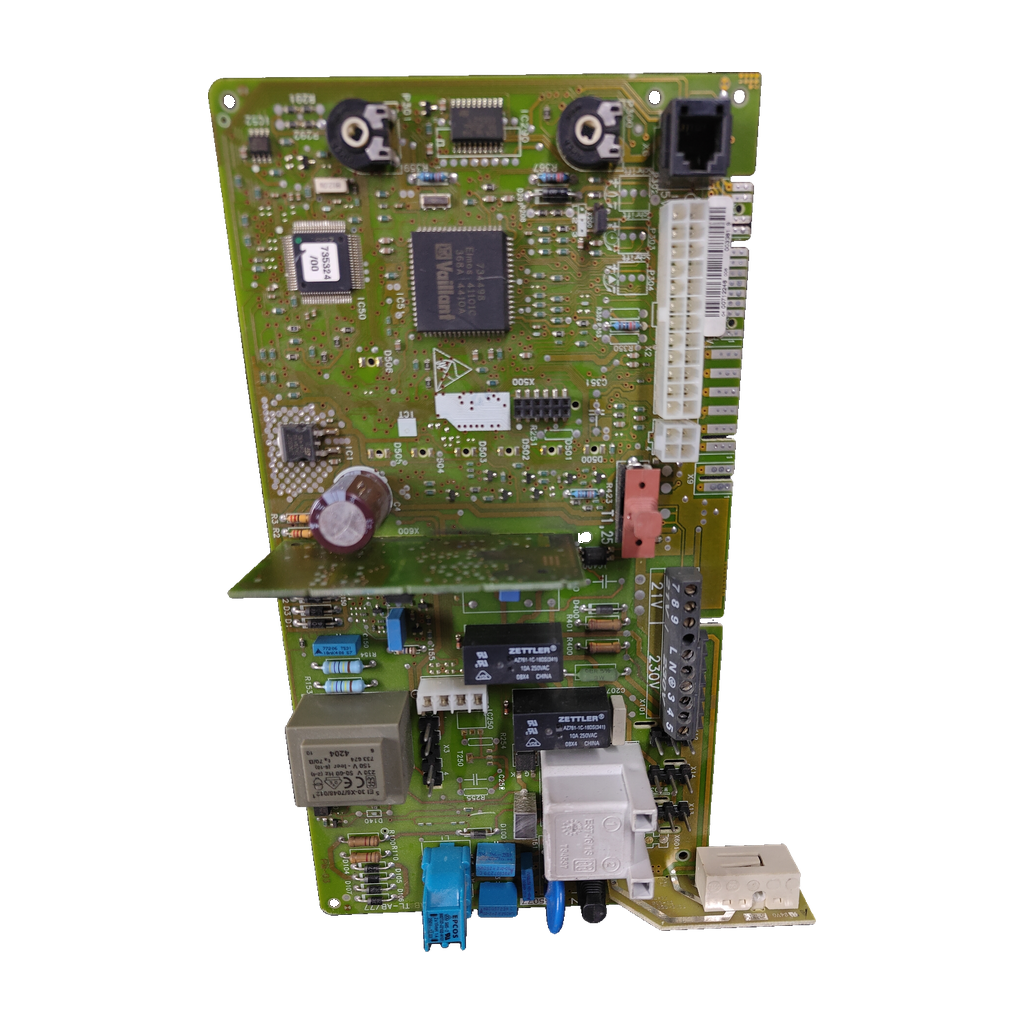

Placa electrónica Vaillant 735077 · 00712248 / 00712189 · VMW 24/282/2-5 y VMW 28/362-5-13: vista 3

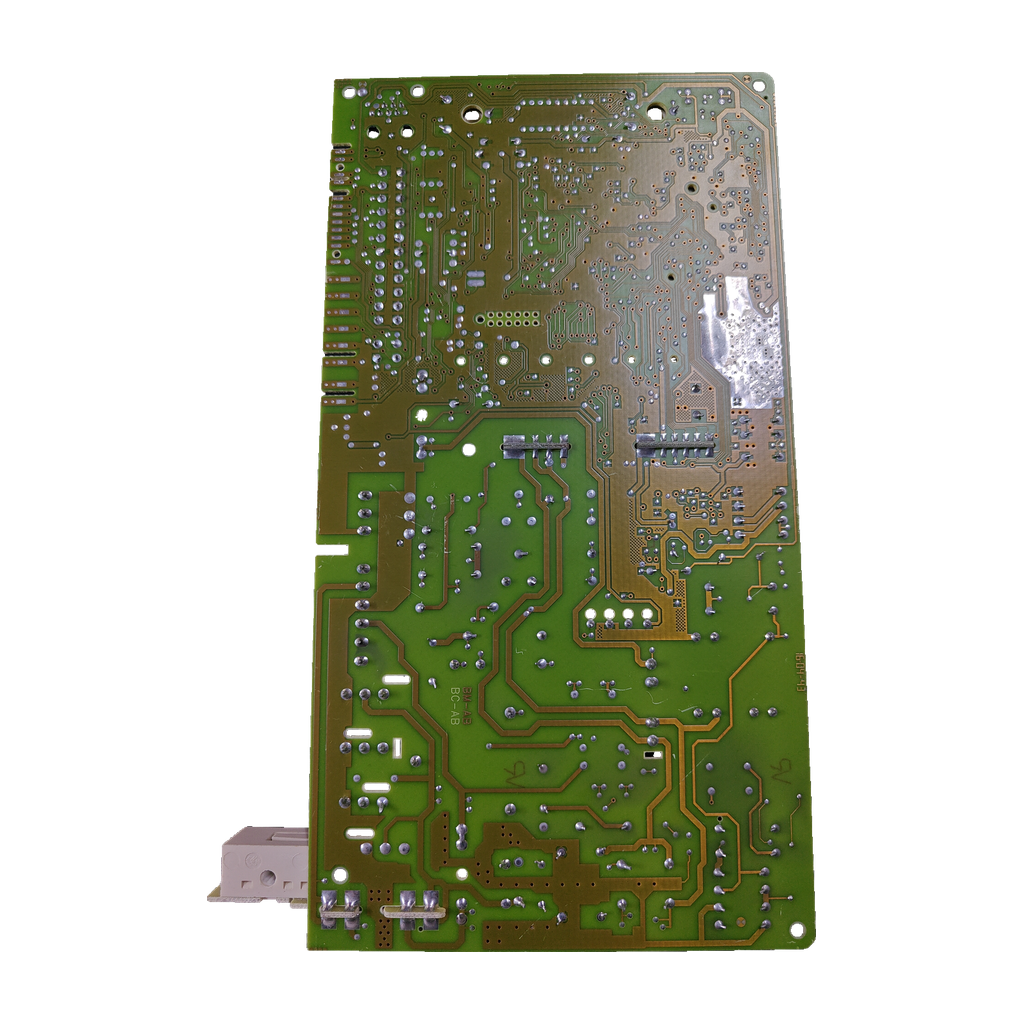

Placa electrónica Vaillant 735077 · 00712248 / 00712189 · VMW 24/282/2-5 y VMW 28/362-5-13: vista 4

VaillantFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantReferencia verificada

Placa electrónica Vaillant 735077 · 00712248 / 00712189 · VMW 24/282/2-5 y VMW 28/362-5-13

Referencia Vaillant735077

Placa electrónica Vaillant con circuito 735077 (revisión V084-B) y etiqueta 00712248 o 00712189. Nuestro taller la ha confirmado para las Vaillant VMW 24/282/2-5 y VMW 28/362-5-13. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Circuito 735077 · V084-B
Etiqueta 00712248 / 00712189
VMW 24/282/2-5 · VMW 28/362-5-13
F1 T2 · bornera 21 V y 230 V

Todos los códigos de esta unidad3

Referencia Vaillant: 735077
Código de la etiqueta: 00712248
SKU Ecoklima: PLC184

Las dos unidades comparten el circuito 735077 (V084-B) pero llevan etiquetas distintas (00712248 y 00712189): compara la etiqueta, no solo el circuito.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de una caldera Vaillant: lleva relé, fusible y conexiones de 230 V. Un hilo de foro describe una 735077 que dejó de funcionar tras entrar agua en el conector de 230 V.

Compruébalo en tu placa

Busca en la placa el código serigrafiado 735077 y la revisión V084-B (en una unidad se lee V084_B), junto a PM-02 o PM-03.
Mira la etiqueta: nuestras unidades llevan 00712248 (04 00712248 008) o 00712189 (03 00712189 008). Compara ese código además del circuito.
No des por equivalente la 0020034604, que varias tiendas dan para la Turbomax Plus VUW 282/2-5: solo una tienda la junta con el 735077.
Comprueba el modelo exacto de tu caldera en su placa de características: VMW 24/282/2-5 y VMW 28/362-5-13 están confirmadas por nuestro taller.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

735077	Código del circuito (serigrafía), común a las dos unidades; 3 orígenes lo dan como placa Vaillant
00712248	Código de la etiqueta de una unidad («04 00712248 008», «003381 9»); Openclima lo da como placa Vaillant
712248	Referencia de esa misma unidad en nuestro inventario, sin ceros iniciales
00712189	Código de la etiqueta de la otra unidad («03 00712189 008 010923 0»)
V084-B	Revisión visible del circuito (serigrafiada V084-B; en una unidad se lee V084_B)
PM-02 · PM-03	Designación marcada en la placa: PM-02 en una unidad y PM-03 en la otra
735141 /02 · 734498	Códigos marcados en la unidad con etiqueta 00712189
TM-AB · TC-AB · TL-AB/77 · BK-AB · BC-AB	Marcajes del circuito impreso (BK-AB y BC-AB, solo en la unidad 00712189)

No la confundas con

0020034604Placa Vaillant que varias tiendas británicas dan para la Turbomax Plus VUW 282/2-5. National Boiler Spares la escribe junto al 735077 («PCB 0020034604 was 130827 735077»). Arbo (Suner, distribuidor) la lista como placa electrónica de la VMW 24/282-5 (R1 y R2), la VMW 28/362-5 (y R3) y la VMW 282/2-5: nombres parecidos a los de nuestras calderas, no idénticos, y sin citar 735077 ni 00712248 · Solo 1 origen la une al 735077 y su ficha mezcla modelos: por confirmar. No la des por equivalente sin comparar la etiqueta. Las calderas confirmadas por nuestro taller no cambian

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW 24/282/2-5Confirmada por nuestro taller · unidad con etiqueta 00712248
Vaillant VMW 28/362-5-13Confirmada por nuestro taller · unidad con etiqueta 00712189

Por confirmarPor confirmar

Vaillant VMW ES 282/3-51 fuente: Openclima (placa 00712248 en el título)
Vaillant Turbomax Plus 828E VUW 282/2-51 fuente: National Boiler Spares (ficha de la PCB 735077); otras tiendas la dan con la 0020034604

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Identificación y códigos del repuesto

Código marcado: 04 00712248 008
Código marcado: V084_B

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Rele ZETTLER: AZ761-1C-18DS(341); 10A250VAC

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Subcomponente condensador EPCOS: 250 V~, clase X2
Aplicación indicada en inventario: VMW 24/282/2-5
Código marcado: 00712248; 04 00712248 008; 003381 9
Marcado PCB: 735077; V084_B; TM-AB; TC-AB; TL-AB/77; PM-03

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

La placa Vaillant 735077 deja de funcionar tras entrar agua en el conector de 230 V, sin nada quemado u oxidado a simple vista (caso de un hilo de PLC Forum, 2015).

Revisa si hay humedad o restos de agua en el conector de 230 V antes de dar la placa por buena.

Es un solo caso de foro, sin modelo de caldera ni respuesta técnica: sirve como aviso, no como diagnóstico.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible F1

Antes de cambiar la placa mira si el fusible F1 está fundido. Nuestra unidad con etiqueta 00712189 lleva un F1 de tipo T2.

Mira el conector de 230 V

Un hilo de PLC Forum relata un fallo que siguió a la entrada de agua en ese conector (dato de segunda mano).

Monta con un técnico

Trabaja con 230 V: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa Vaillant 735077?

Busca en el circuito el código serigrafiado 735077 con la revisión V084-B (V084_B en una unidad) y PM-02 o PM-03. Después compara la etiqueta: 00712248 (04 00712248 008) o 00712189 (03 00712189 008 010923 0). PLC Forum, Wallapop y National Boiler Spares dan el 735077 como referencia de una placa Vaillant.

¿Sirve para mi Vaillant VMW 24/282/2-5?

Sí. Nuestro taller la ha confirmado para la VMW 24/282/2-5 con la unidad de etiqueta 00712248. Openclima vende la 00712248 para la VMW ES 282/3-5, un nombre de modelo distinto: es una sola fuente y no la damos por equivalente.

¿Y para la Vaillant VMW 28/362-5-13?

Sí. Nuestro taller la ha confirmado para la VMW 28/362-5-13 con la unidad de circuito 735077 y etiqueta 00712189. Arbo (Suner) lista la VMW 28/362-5 con la 0020034604, sin citar el 735077.

¿Por qué hay dos etiquetas, 00712248 y 00712189, con el mismo circuito 735077?

Son las de nuestras dos unidades: ambas llevan el circuito 735077 (V084-B), pero la etiqueta cambia: 00712248 y PM-03 en la de la VMW 24/282/2-5, 00712189 y PM-02 en la de la VMW 28/362-5-13. Ninguna fuente leída explica la diferencia. Compara la etiqueta de tu placa o envíanos una foto desde Contacto.

¿Es la misma placa que la Vaillant 0020034604?

No está confirmado. National Boiler Spares escribe «PCB 0020034604 was 130827 735077» y lista la Turbomax Plus 828E VUW 282/2-5, pero su ficha mezcla modelos (Thermocompact 615E/620E/624E, 637E, Turbomax Plus 837E). Heating Spare Parts, The Part Center y Boilerparts dan la 0020034604 para esa caldera sin citar el 735077. Arbo (Suner) la lista para las VMW 24/282-5, 28/362-5 y 282/2-5, nombres parecidos a los de nuestras calderas, sin citar 735077 ni 00712248. Solo 1 origen une ambos códigos: compara códigos o envíanos una foto.

¿Va en otras calderas Vaillant además de las confirmadas?

Hay dos candidatas, cada una con 1 fuente: la VMW ES 282/3-5 (Openclima) y la Turbomax Plus 828E VUW 282/2-5 (National Boiler Spares). Quedan por confirmar. Para tu caldera, llama al 919 931 595 o envíanos desde Contacto una foto de la etiqueta.

¿Quién debe montar esta placa?

Un técnico cualificado. La placa trabaja con 230 V: la unidad con etiqueta 00712189 lleva bornera de 21 V y 230 V.

Cómo hemos verificado esta ficha

Vaillant 735077

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

El 735077 sale como placa Vaillant en 3 orígenes (National Boiler Spares, PLC Forum, Wallapop) y el 00712248 en 1 (Openclima). Ninguno cita las calderas del taller con su nombre exacto. La 0020034604 solo la une al 735077 una tienda.

Fuentes consultadas

National Boiler Spares: ficha de la PCB Vaillant 735077Une el 735077 con una PCB Vaillant y con la 0020034604; mezcla modelos
PLC Forum: hilo sobre una placa Vaillant 735077Une el 735077 con una scheda Vaillant; agua en el conector de 230 V
Wallapop: anuncio de placa base Vaillant, referencia 735077Une el 735077 con una placa Vaillant de segunda mano
Openclima: ficha de la placa Vaillant 00712248 (VMW ES 282/3-5)Une el 00712248 con una placa Vaillant
Heating Spare Parts: lista de recambios Turbomax Plus 828E VUW 282/2-5 R3Lista la placa 0020034604 en ese aparato
The Part Center: recambios Turbomax Plus VUW282/2-5Lista la placa 0020034604 en ese aparato
Boilerparts: recambios Turbomax Plus 828E VUW282/2-5Lista la placa 0020034604 en ese aparato

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
