Placa electrónica Vaillant 711564 · 733780-02B para VCM 240X

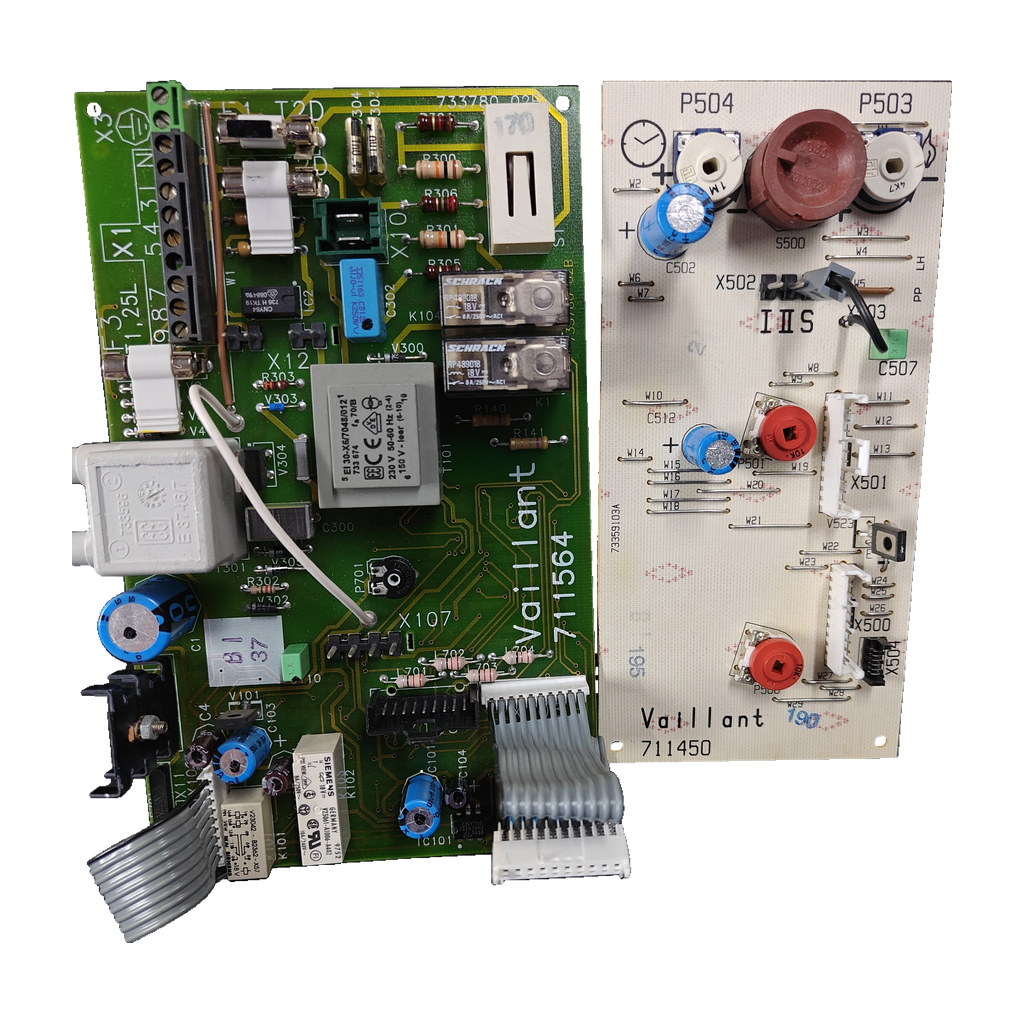

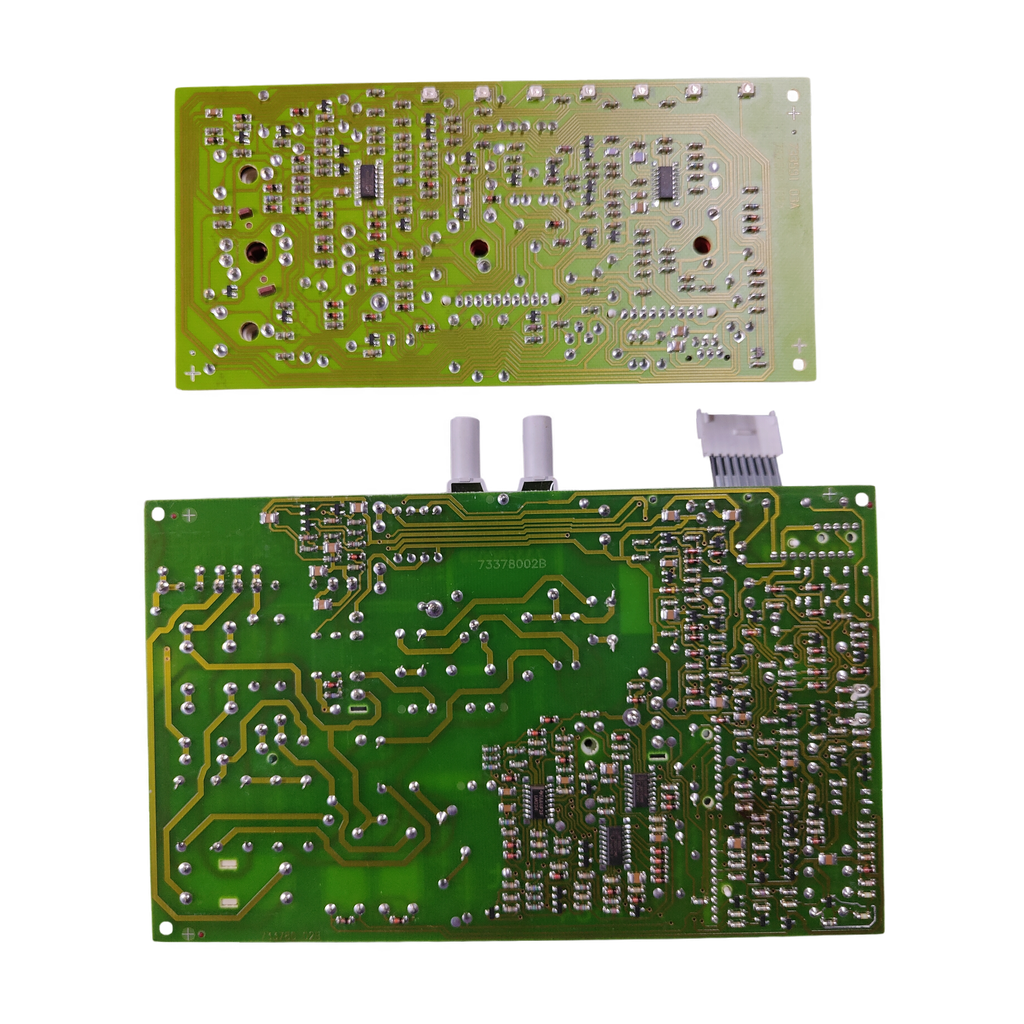

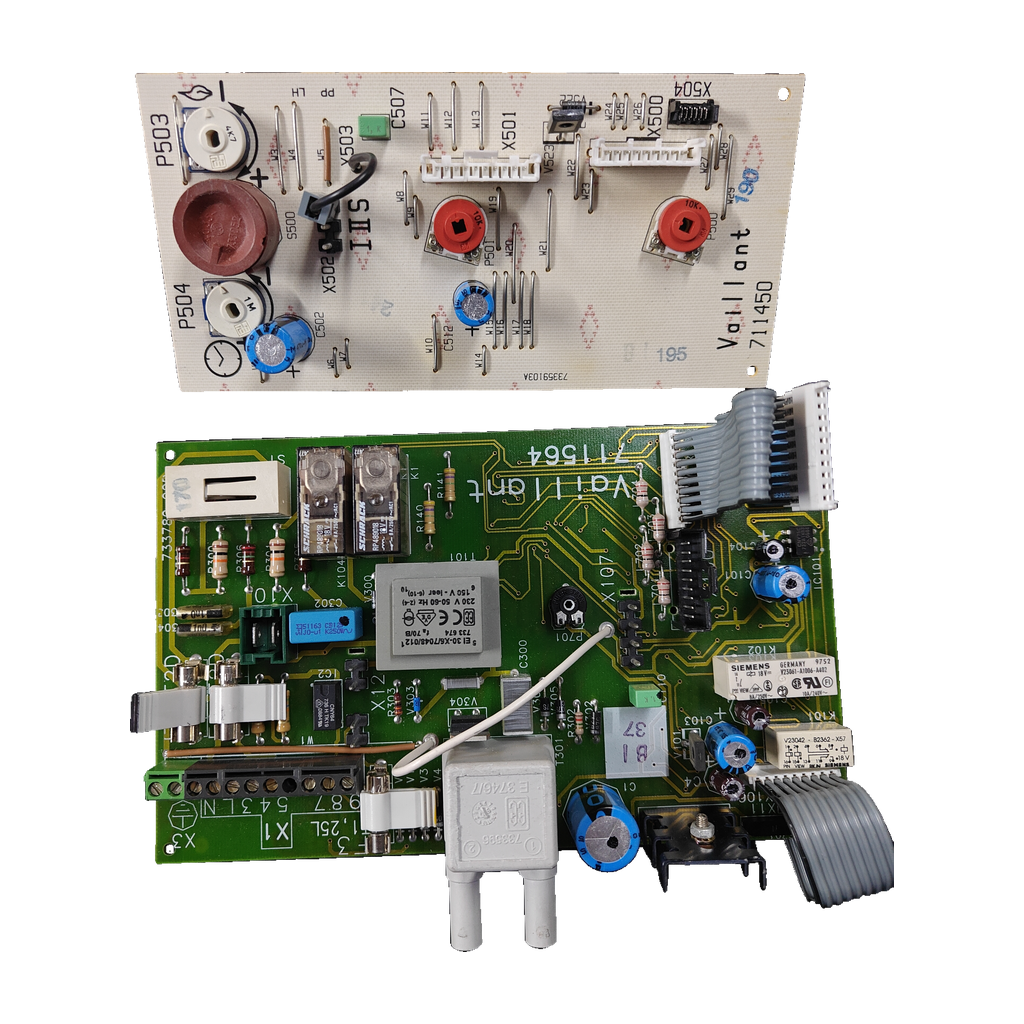

Busca 711564 marcado en la placa: así la identifican cinco páginas independientes (heiz24, Wallapop, Subito, OLX y PLC Forum). El 733780 02B es el código del circuito impreso y el 73359103A otro marcado del circuito. La pieza lleva también 711450 y RPA489018: ninguna fuente explica qué son, así que se comparan con los de tu placa.

Sí. Nuestro taller ha confirmado esta placa para la Vaillant VCM 240X. No hemos encontrado un despiece oficial de Vaillant que la liste para esa caldera, ni una fuente que una el 711564 con la VCM 240X. Un anuncio de OLX la da para la VCM 240, sin X, pero es la lista de un vendedor particular. Un desguace de Wallapop cita la «VCM ES 240 X» con «placa electrónica» en una lista genérica, sin código.

Un anuncio de OLX dice que el 711564, visible en la placa, es el número antiguo y que en la numeración actual es el 130398. Es un solo origen. Otras dos tiendas dan el 130398 como código de una placa Vaillant, pero para calderas distintas entre sí (VU/VUW XE; VC240, VCM180, VCM240 y VCM260) y sin citar el 711564. No lo damos por equivalente. Tu pieza está marcada 711564 y 733780 02B: compara esos códigos.

Según un anuncio de OLX, que es la lista de un vendedor: VCM 240, VCM 260, VM 180X, VM 240X, VM 280X, VMW 180 X, VMW 240 X, VMW 280 X, VU T4 180E, 240E y 260E, y VUWT4 240E y 260E. Un anuncio de Subito la da para la VMW IT 240. Nuestro taller solo ha confirmado la VCM 240X. Para otra, envíanos desde Contacto una foto de la placa y de la placa de características.

Según los datos de nuestro taller, lleva relés SCHRACK RP49018 (bobina de 18 V; contacto de 8 A/250 V~ AC1) y potenciómetros rojos de 10K. No hemos encontrado una fuente con el esquema ni con los ajustes de los potenciómetros: no los muevas sin el manual de tu caldera.

Solo un dato de foro. En un hilo de PLC Forum (2016), el autor tiene una placa marcada Vaillant 711564 con los contactos del relé K1 bastante ennegrecidos, y un colega le dice que ese relé «sfiamma». El hilo no da el modelo de caldera ni confirma la causa.

Un técnico cualificado. Es la placa de control de una caldera de gas y lleva relés con contactos de 8 A/250 V~ (dato de nuestro inventario). Si tienes dudas, llámanos al 919 931 595.
