Placa electrónica Vaillant group PM-02PM-02Precio a consultar
VaillantFotos de esta unidad
1 / 4

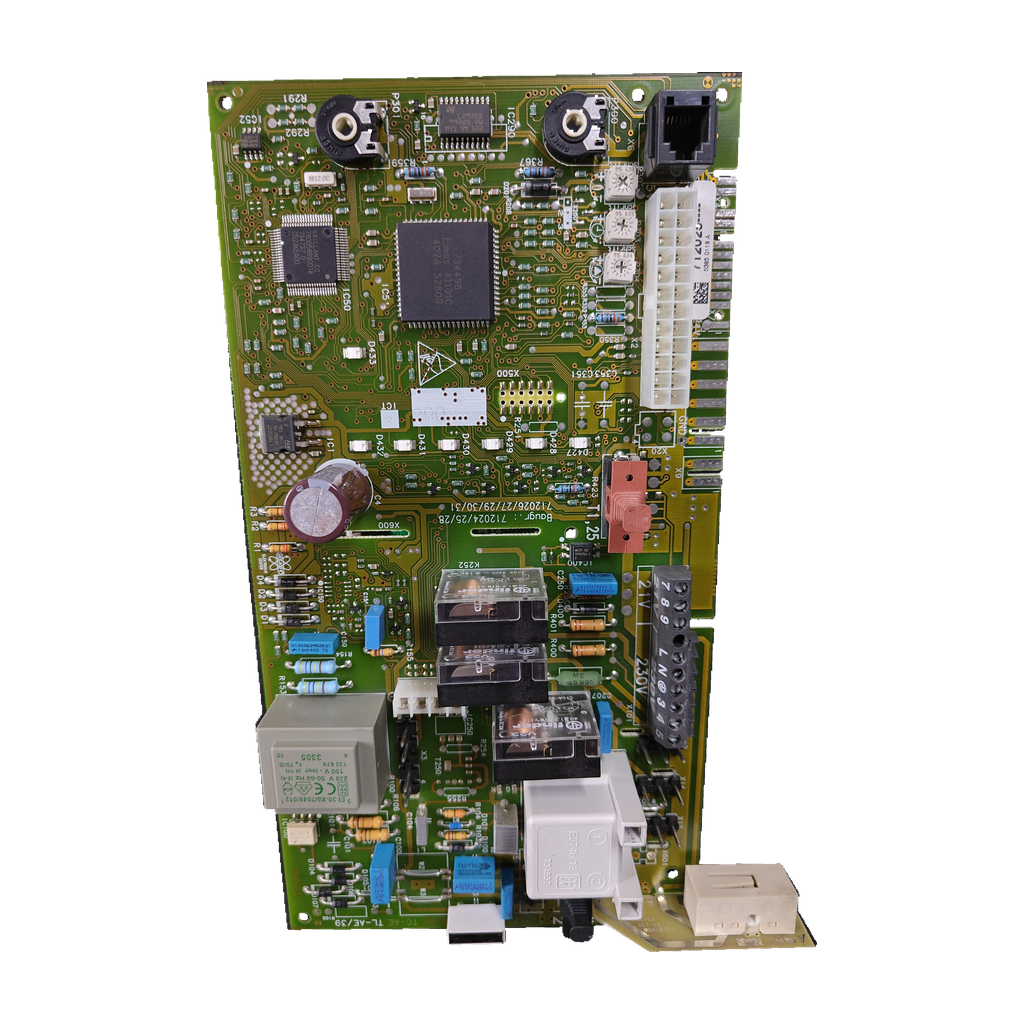

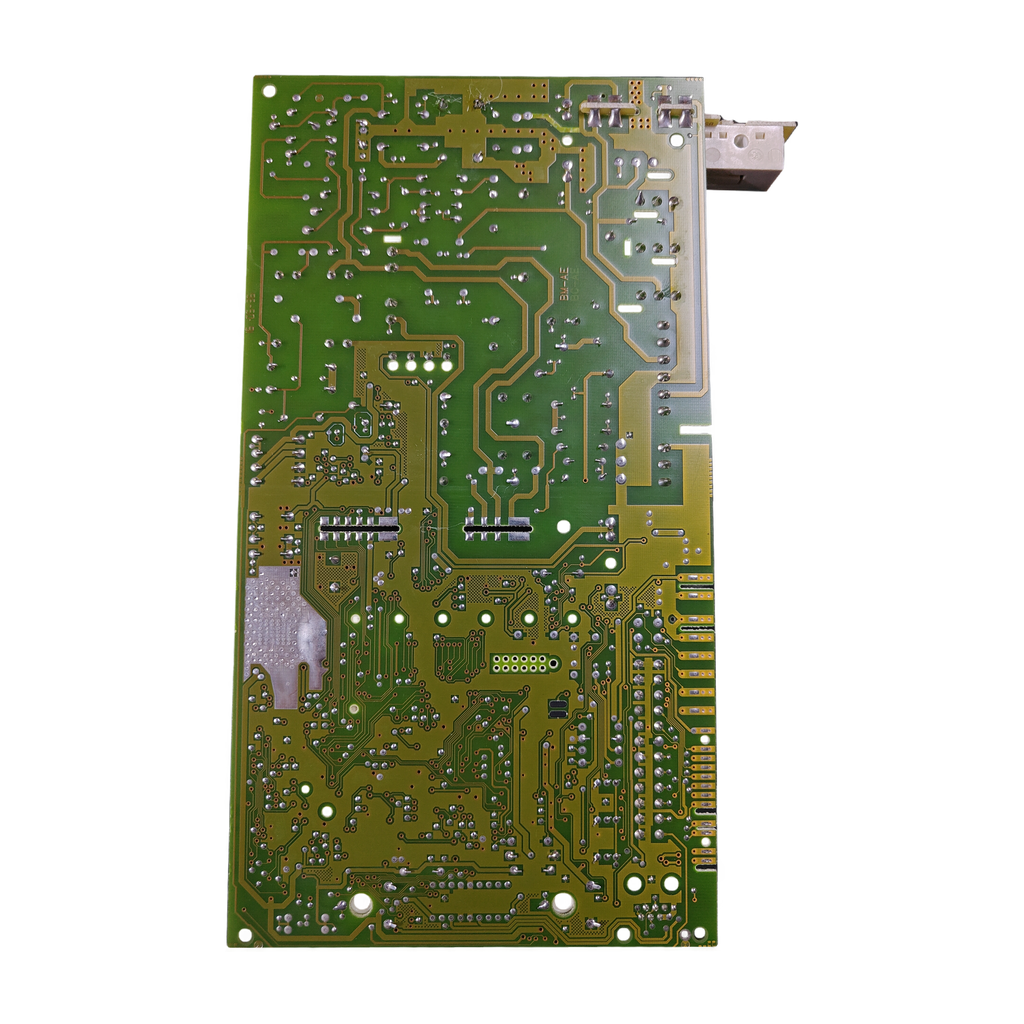

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
VaillantCompatibilidad confirmada
Placa electrónica Vaillant 712025 · PCB 734739 V064 E para VMW 282-5 R2
Referencia Vaillant712025
La Vaillant 712025 (circuito 734739 V064 E, marca PM-02) es la placa electrónica de control que nuestro taller ha confirmado para la caldera VMW 282-5 R2. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Vaillant 712025 · PM-02
- PCB 734739 V064 E
- 230 V · 50–60 Hz · 7,3 VA
- Conector de 3 pines blancos
Todos los códigos de esta unidad3
- Referencia Vaillant
- 712025
- Código del circuito
- 734739 V064 E
- SKU Ecoklima
- PLC185
Los catálogos de recambios Vaillant de la serie ...-5 listan la placa de mandos como 130806; un despiece de la VMW 282/2-5 y varias tiendas, 0020034604. Nuestro taller confirma esta 712025 para la VMW 282-5 R2.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs la placa de control, situada tras el frontal, en la caja de control. Se sospecha de ella cuando la caldera no arranca, se reinicia sola o no completa el ciclo de calefacción o de agua caliente.
Compruébalo en tu placa
- Abre el frontal: la placa está en la caja de control y suele llevar el código serigrafiado.
- Busca 734739 V064 E, 712025, PM-02 y las marcas TM-AE TC-AE TL-AE/39. Deben coincidir, incluida la letra final E.
- Comprueba el conector de 3 pines blancos y el transformador de 230 V · 50–60 Hz · 7,3 VA (datos de nuestro taller).
- No la confundas con la 130806 / 0020034604 ni con las versiones V064 D o V064 F.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza

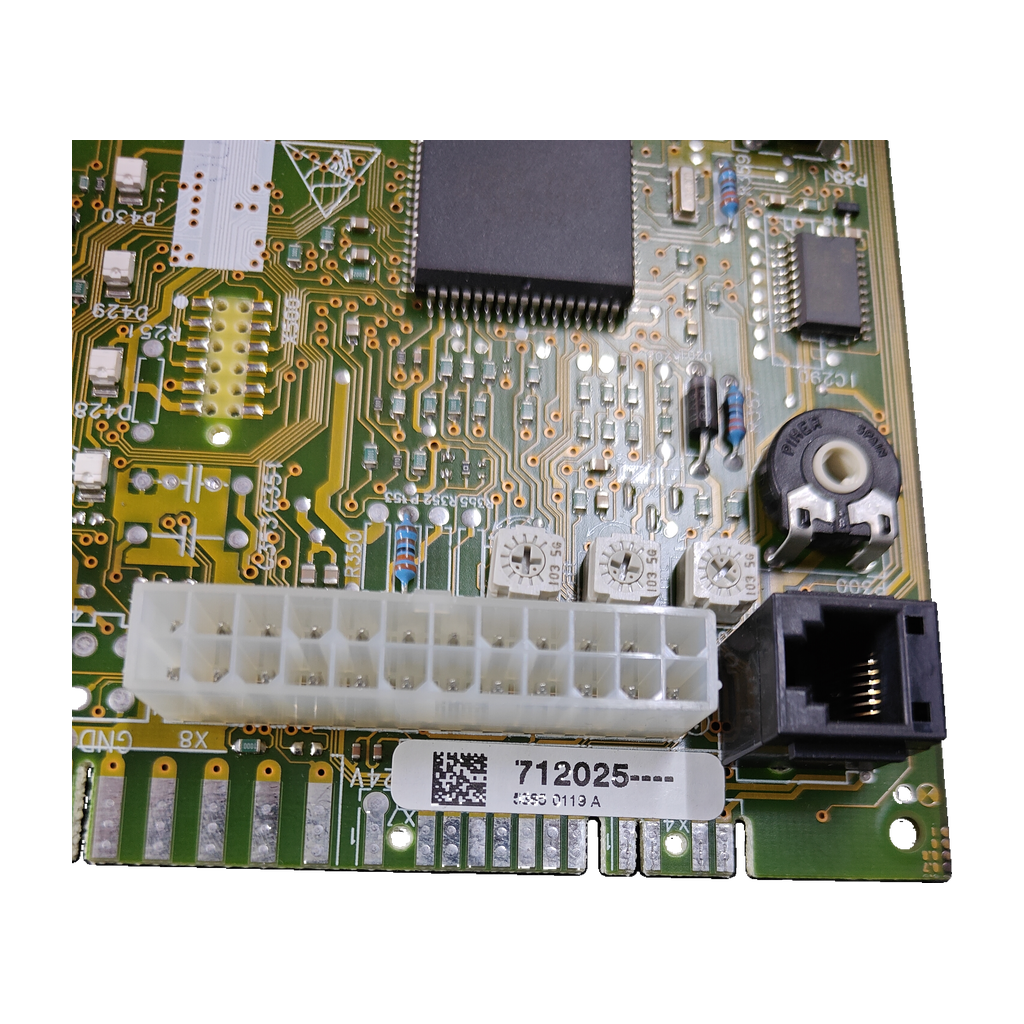

| 712025 | Código principal de la pieza (etiqueta «712025---») |
|---|---|
| 734739 V064 E | Código del circuito impreso y su versión (E) |
| PM-02 | Designación marcada en la placa |
| PM-AE-2 | Anotado también por nuestro taller |
| TM-AE TC-AE TL-AE/39 | Marcas de la placa junto al código del circuito |
| 734739V064E · 7347390064E | Escrituras seguidas del código del circuito |
| 00712025 | Con 00 delante: «Referencia OEM» de una tienda |
No la confundas con
- 130806 · 0020034604Placa de mandos de la VMW 282/2-5 en catálogos (130806; hoy 0020034604) · Otra referencia: ninguna fuente la une a la 712025
- 734739 V064 FMisma familia, letra F, en una VUW INT 242/2-3 R2 (foro) · Otra versión: ninguna fuente la da por intercambiable con la E
- 734739 V064_DVersión D de la electrónica, ficha de una tienda · Otra versión: la letra final no es la E
- 712024----Placa de la VMW ES 240/2-3 (tienda) con 734739 V064_E como otro identificador · Otro código: ninguna fuente lo da como 712025
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Vaillant VMW 282-5 R2Confirmada por nuestro taller
Por confirmarPor confirmar
- Vaillant VMW 242/2-3 R11 fuente (tienda): placa 00712025; otra ficha suya da 0020034604
- Vaillant VMW 282/2-3 R31 fuente (tienda): placa 00712025
- Vaillant 242/2-3-B1 fuente (foro): scheda 712025
- Vaillant VUW INT 240/2-3 R12 orígenes (foro, tienda): placa 734739 V064 E · TM-AE
- Vaillant VMW ES 240/2-31 fuente (tienda): placa 712024---- con 734739 V064_E
No sirve para
- Vaillant TURBOmax VUW 242/1 E y VUW 282/1 ELlevan otra placa: 13 0438 (manual Vaillant)
- Vaillant VUW 242/2-5, 282/2-5 y 362/2-5Llevan otra placa: 130806, hoy 0020034604 (la 362: 130827); catálogo Vaillant y tiendas
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónDatos de nuestro inventario
- Transformador montado
- 230 V; 50–60 Hz; 7.3 VA
- Conector
- 3 pines blancos
- Aplicación indicada en inventario
- VMW 282-5 R2
Anotados al recibir la pieza; sin contrastar con el fabricante.
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera no arranca y el fallo se atribuye a la placa de mandos.
Un foro italiano lo atribuye a la placa 712025 de una 242/2-3-B y la da por reparable. Debe confirmarlo un técnico.
La caldera se reinicia sola o no completa el ciclo de calefacción o de agua caliente.
Una tienda lo cita entre los motivos para sustituir la placa 00712025, con relés pegados, pistas quemadas u oxidación en el circuito.
Resistencias o condensadores SMD quemados.
Un foro lo cuenta en una 734739 V064 E con TM-AE: resistencias y condensadores SMD quemados; otro usuario dice que podrían haber quemado los procesadores. El autor no encuentra el esquema y pide los valores de los componentes.
Son relatos de usuarios y descripciones de tiendas, no una tabla oficial de averías de Vaillant.
Antes de cambiar la placa
Lo que revisa el técnicoFusibles de la caja de mandos
El despiece de la VMW 282/2-5 lista fusibles de 1,25 AT (ref. 251961) y 2,0 A T2H (ref. 0020067507). Revísalos antes de cambiar la placa.
Monta con un técnico
La caldera trabaja a 230 V y con gas: debe montarla un técnico cualificado.
Preguntas frecuentes
7 preguntas¿Dónde está el código de esta placa y qué debo comparar?
La placa va detrás del frontal, en la caja de control, y el código suele ir serigrafiado, según una tienda. Esta pieza lleva 712025, 734739 V064 E, PM-02 y las marcas TM-AE TC-AE TL-AE/39, con conector de 3 pines blancos. Compara al menos 712025 y 734739 V064 E, letra final incluida.
¿Sirve para mi Vaillant VMW 282-5 R2?
Sí. Nuestro taller ha confirmado esta placa para la VMW 282-5 R2. Ninguna fuente externa leída la une a esa caldera: los catálogos Vaillant de la serie ...-5 listan la placa de mandos como 130806 y un despiece de la VMW 282/2-5 como 0020034604. Compara el código marcado en tu placa con 712025 y 734739 V064 E.
¿En qué otras calderas aparece esta placa?
En ninguna con 3 orígenes. El 734739 V064 E con TM-AE figura en la VUW INT 240/2-3 R1 (foro y tienda). Una tienda da el 00712025 para la VMW 242/2-3 R1 y la 282/2-3 R3, aunque otra ficha suya da 0020034604 para la 242/2-3 R1; un foro cita el 712025 en una 242/2-3-B y otra tienda la 712024---- en la VMW ES 240/2-3. ¿Dudas? Envíanos desde Contacto una foto de tu etiqueta.
¿Qué diferencia hay entre 734739 V064 E y las versiones D o F?
La letra final marca la versión de la electrónica: una tienda lista la «734739 V064_D» y un foro describe una VUW INT 242/2-3 R2 con 734739 V064 F. Ninguna fuente dice que D, E y F sean intercambiables: compara la letra de tu placa con la E.
¿Qué significan 712025, 734739 V064 E y PM-02?
712025 es el código principal de la pieza; una tienda lo escribe 00712025 como referencia OEM. 734739 V064 E es el circuito impreso con su versión (E). PM-02 es la designación marcada en la placa; nuestro taller anota además PM-AE-2. Ninguna fuente explica TM-AE ni TL-AE/39.
¿Qué síntomas apuntan a esta placa?
Las fuentes citan fallo de arranque por la placa 712025 (foro italiano), reinicios, relés pegados y pistas quemadas (tienda) y SMD quemados en una 734739 V064 E (foro). No es una tabla oficial de averías: debe confirmarlo un técnico.
¿Quién debe montarla y qué reviso antes?
Un técnico cualificado: la caldera trabaja a 230 V y con gas, y los catálogos Vaillant piden personal cualificado y recambios originales. Antes, revisa los fusibles: el despiece de la VMW 282/2-5 lista 1,25 AT y 2,0 A T2H.
Cómo hemos verificado esta ficha
Vaillant 712025Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia
La VMW 282-5 R2 y los códigos los confirma nuestro taller. Fuera: 734739 V064 E en 5 orígenes y 712025 en 2 (como 00712025 en una tienda). Ninguna fuente externa une esa caldera con 712025 ni 734739 V064 E; la serie -5 lleva 130806 (hoy 0020034604).
Fuentes consultadas
- Tienda (España): placa Vaillant 00712025«Referencia OEM» 00712025; VMW 242/2-3 R1 y 282/2-3 R3
- Foro (Italia): scheda 712025 de una Vaillant 242/2-3-B712025 como placa de mando
- Tienda (Reino Unido): placa 712024 25 28 · 734739 v064_e · TM-AEUne 734739 v064_e con TM-AE; sin caldera
- Foro (Rusia): 734739 V064 E TM-AE en una VUW INT 240/2-3 R1Unidad de control; SMD quemadas
- Tienda (Ucrania): placa 734739 v064 _e · VUW INT 240/2-3 R1Mismo vendedor en otra web (1 origen)
- Tienda (España): placa 712024---- · 734739 V064_E · VMW ES 240/2-3734739 V064_E como otro identificador
- Wallapop: placa Vaillant 734739 V064_E usadaUne 734739 V064_E con la placa; sin caldera
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
