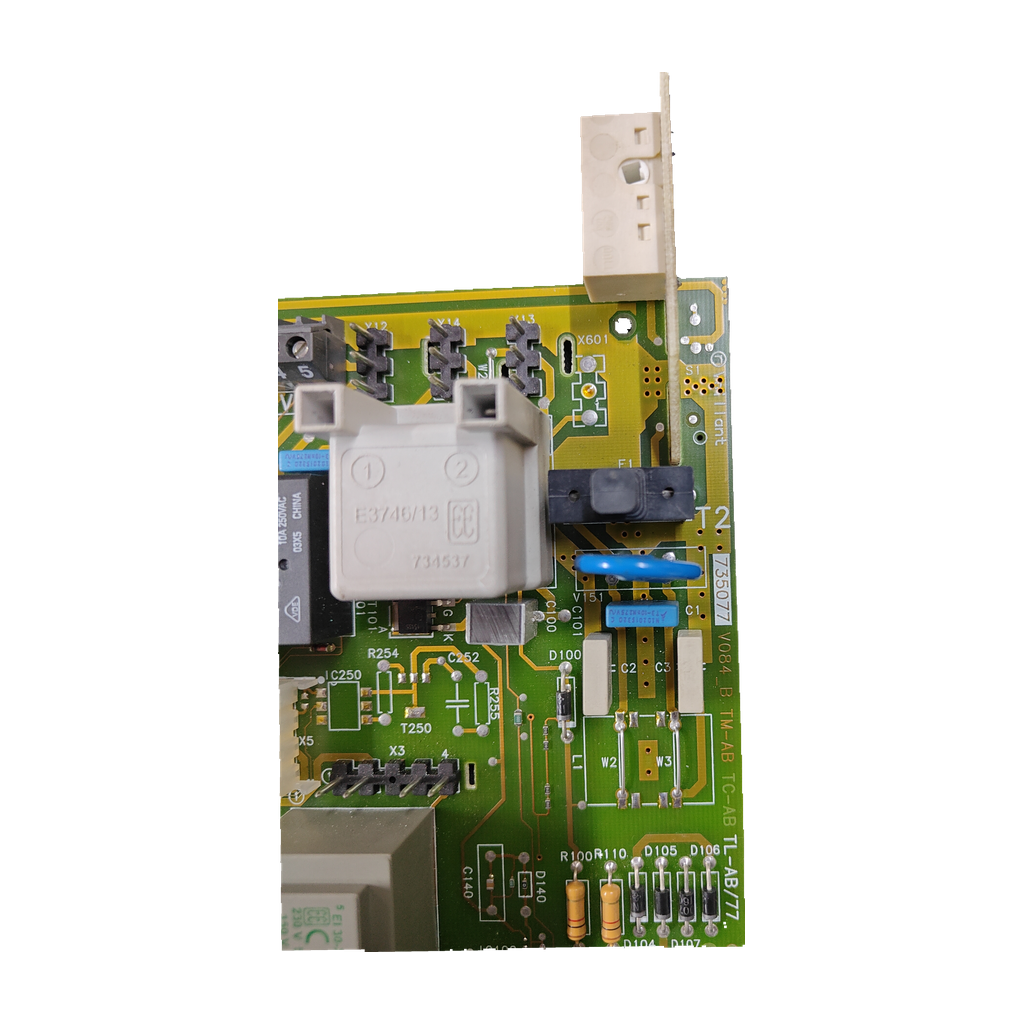

Placa electrónica Vaillant 712146 · 735077 para caldera VMW 28/362-5-13: Pieza e identificador ampliado

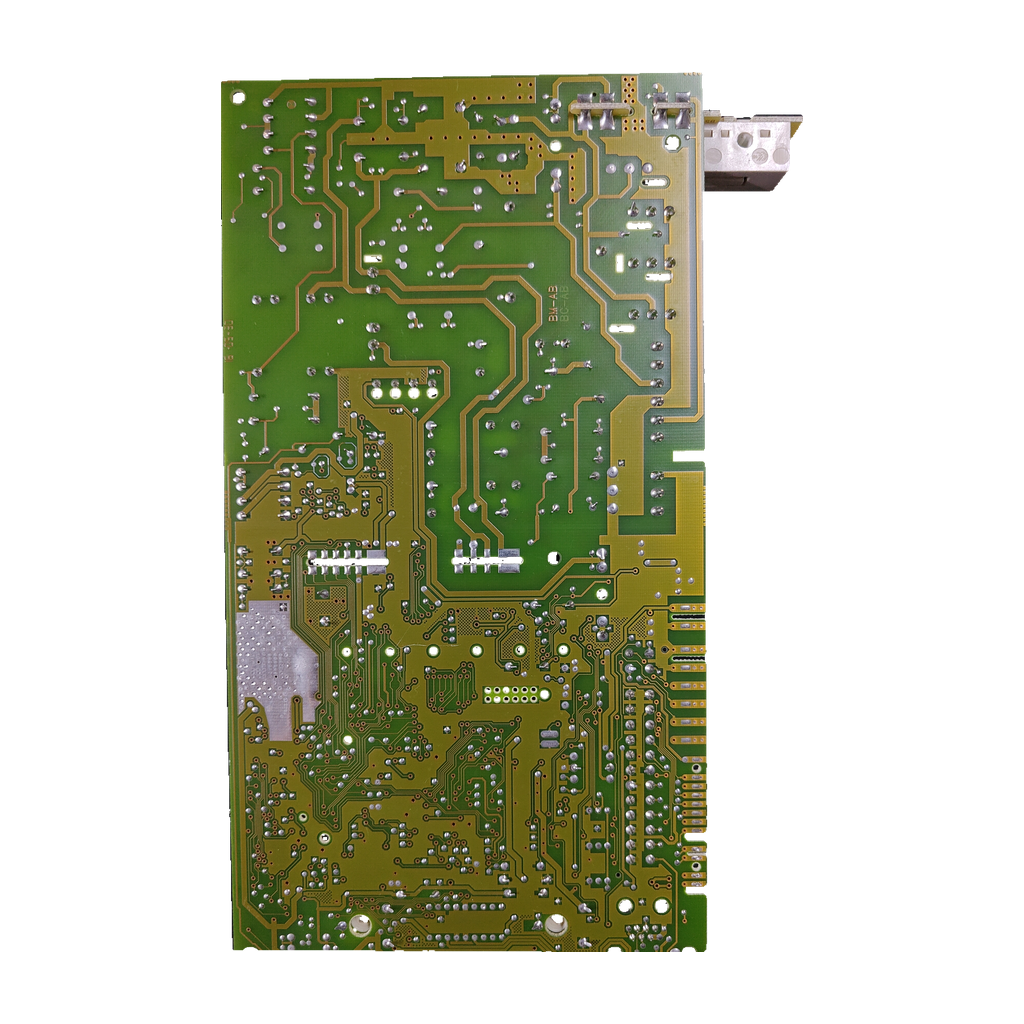

Placa electrónica Vaillant 712146 · 735077 para caldera VMW 28/362-5-13: vista 2

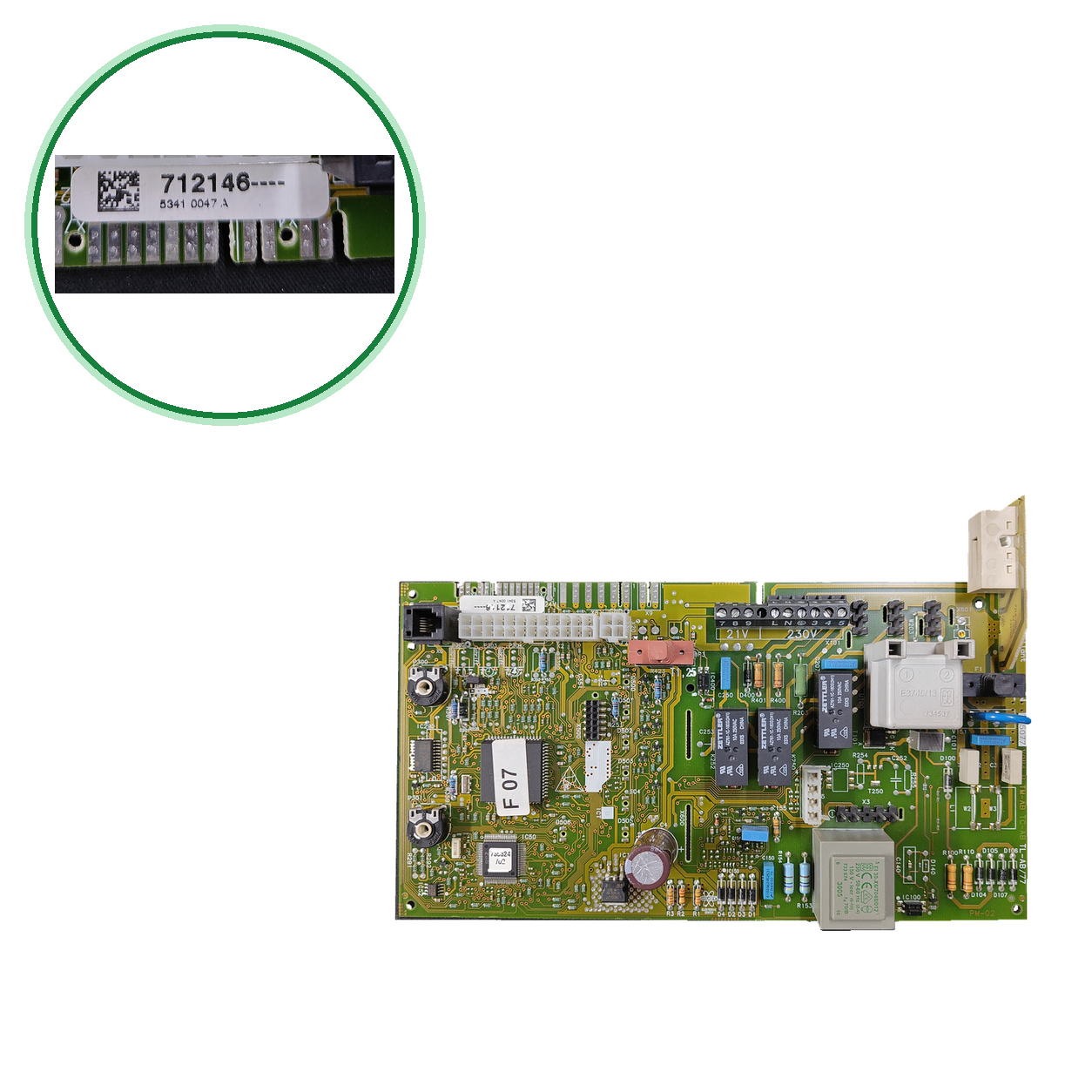

Placa electrónica Vaillant 712146 · 735077 para caldera VMW 28/362-5-13: vista 3

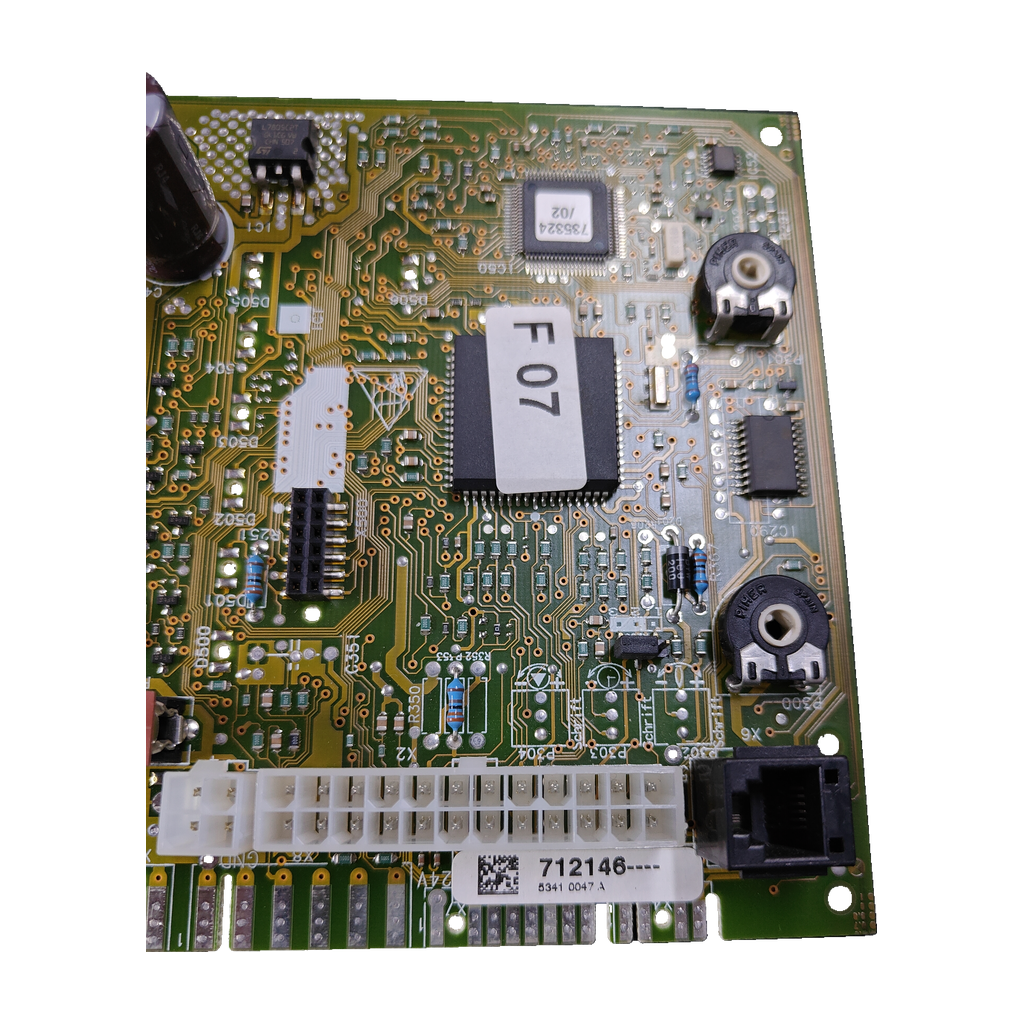

Placa electrónica Vaillant 712146 · 735077 para caldera VMW 28/362-5-13: vista 4

Placa electrónica Vaillant 712146 · 735077 para caldera VMW 28/362-5-13: vista

VaillantFotos de esta unidad

1 / 5

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant 712146 · 735077 para caldera VMW 28/362-5-13

Código del circuito735077

La placa electrónica Vaillant 712146 (código de placa 735077) es la placa electrónica de la caldera Vaillant VMW 28/362-5-13, confirmada por nuestro taller. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código marcado 712146----
Código de placa 735077
Fusible F1 T2
Bornas 21 V y 230 V

Todos los códigos de esta unidad3

Código del circuito: 735077
Código de la etiqueta: 712146----
SKU Ecoklima: PLC188

National Boiler Spares enlaza 735077 con 0020034604 y 130827; otras tiendas leídas dan esas dos para Thermocompact y Turbomax sin citar 735077. No las damos por equivalentes.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de la caldera. Lleva fusible F1 T2, bornera de 21 V y 230 V y relés, según los marcados y el registro de nuestro taller.

Compruébalo en tu placa

Busca en tu placa los códigos 712146 (marcado 712146----) y 735077, los principales de esta unidad.
Compara también 5341 0047 A, 735324 /02, la designación V084_B / PM-02 y el marcado TM-AB TC-AB TL-AB/77.
No la confundas con las placas 0020034604 o 130827, que las tiendas dan para Thermocompact y Turbomax. No las damos por equivalentes a tu placa.
Mira la placa de características de tu caldera: esta placa está confirmada para la VMW 28/362-5-13.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

712146	Código principal marcado en la pieza (figura como 712146----)
735077	Referencia y código de la placa, confirmados por nuestro taller; National Boiler Spares lo lista como PCB Vaillant
5341 0047 A	Código marcado en la pieza
735324 /02	Código marcado en la pieza
V084_B / PM-02	Designación marcada de la placa
TM-AB TC-AB TL-AB/77	Marcado del circuito impreso
F07	Marcado del circuito integrado

No la confundas con

0020034604PCB Vaillant que National Boiler Spares enlaza con 735077 («was 130827 735077»). Otras tiendas la dan para Thermocompact 615E, 620E, 624E, 628E y 637E, Turbomax Plus 824E, 828E, 836E y 837E, Turbomax Pro 24E, 28E y 828 y AquaPlus VUI362-7 · Las tiendas la dan para otros modelos de caldera; de las páginas leídas, solo esa tienda la une a 735077 y ninguna fuente la une a la VMW 28/362-5-13
130827PCB Vaillant que National Boiler Spares titula para Thermocompact 615E, 620E y 624E; Heating Spare Parts indica «NOW USE 0020034604» · Las tiendas la dan para otros modelos de caldera; de las páginas leídas, solo National Boiler Spares la une a 735077 y ninguna fuente la une a la VMW 28/362-5-13

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW 28/362-5-13Confirmada por nuestro taller

Por confirmarPor confirmar

Vaillant Thermocompact 615E, 620E, 624E1 origen: National Boiler Spares (ficha PCB 735077 / 130827). Heating Spare Parts da la 130827 para estos modelos sin citar 735077. Sin cotejar
Vaillant Thermocompact 637E y Turbomax Plus 837E1 origen: National Boiler Spares (cita 0020034604 «was 130827 735077»). La lista de recambios de la Turbomax Plus 837E VUW 362/2-5 en Heating Spare Parts da la PCB 0020034604 y no cita 735077. Sin cotejar

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Fusible F1: T2
Bornera: 21V;230V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Relé negro: 10 A, 250 VAC (subcomponente)
Relés ZETTLER AZ761-1C-18DS(341): 10 A, 250 VAC (subcomponentes)
Transformador montado: 230 V, 50–60 Hz (subcomponente)
Bornes/conexiones marcados: 21 V y 230 V
Aplicación indicada en inventario: VMW 28/362-5-13
Código marcado: 712146----; 5341 0047 A; 735324 /02

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

La placa tiene bornas de 230 V: debe montarla un técnico cualificado.

Fusible F1

La placa marca el fusible F1 como T2. Revísalo antes de dar la placa por averiada.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa Vaillant 712146 / 735077?

La unidad lleva marcados 712146----, 735077, 5341 0047 A, 735324 /02, V084_B / PM-02 y TM-AB TC-AB TL-AB/77, y el circuito integrado marca F07. Compara sobre todo el 712146 y el 735077 con los de tu placa.

¿Sirve para mi Vaillant VMW 28/362-5-13?

Sí. Nuestro taller la ha confirmado para esa caldera. Comprueba en tu placa el 712146 y el 735077 antes de pedirla.

¿Qué significan los códigos marcados 712146, 735077, 5341 0047 A y 735324 /02?

El 712146 es el código principal de la unidad y figura como 712146----. El 735077 es la referencia y el código de la placa; National Boiler Spares lo lista como PCB Vaillant. No hemos hallado fuente que explique el 5341 0047 A ni el 735324 /02, y los códigos marcados no acreditan por sí solos compatibilidad con otras variantes.

¿Sirve la 735077 para una Thermocompact o una Turbomax Plus?

No está confirmado. Entre las páginas que hemos podido leer, solo National Boiler Spares titula su ficha «Printed Circuit Board (PCB) 735077» y cita Thermocompact 615E, 620E y 624E (código 130827) y Thermocompact 637E y Turbomax Plus 837E (código 0020034604, «was 130827 735077»). Es un solo origen y su ficha se contradice en los modelos. Envíanos desde Contacto una foto de tu placa y de la etiqueta de la caldera.

¿Es la 735077 lo mismo que la 0020034604 o la 130827?

No lo damos por equivalente. Entre las páginas que hemos podido leer, solo National Boiler Spares las enlaza. Otras tiendas británicas (heatingspareparts.com, boilerparts.co.uk, boilerrecycling.co.uk y heatingspares247.com) unen la 0020034604 con la 130827 pero no citan la 735077, y la lista de recambios de la Turbomax Plus 837E VUW 362/2-5 en heatingspareparts.com da la PCB 0020034604 sin la 735077.

¿Qué lleva montado esta placa: fusible, relés, bornas?

Según el registro de nuestro taller: fusible F1 T2, bornera marcada 21V;230V, relés ZETTLER AZ761-1C-18DS(341) de 10 A 250 VAC y un transformador montado de 230 V, 50-60 Hz. Son datos del ejemplar, no mediciones de funcionamiento.

¿Quién debe montar esta placa?

Un técnico cualificado. La placa tiene bornas de 230 V, por lo que no es una pieza para montar sin la formación adecuada.

Cómo hemos verificado esta ficha

Vaillant 712146

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Un solo origen externo (National Boiler Spares) lista la PCB 735077 y no cita la VMW 28/362-5-13; no hemos hallado despiece oficial. La compatibilidad con esa caldera está confirmada por nuestro taller.

Fuentes consultadas

National Boiler Spares: ficha de la PCB Vaillant 735077 (reacondicionada)Lista la 735077 como PCB Vaillant y la enlaza con 0020034604 y 130827; no cita la VMW 28/362-5-13

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
