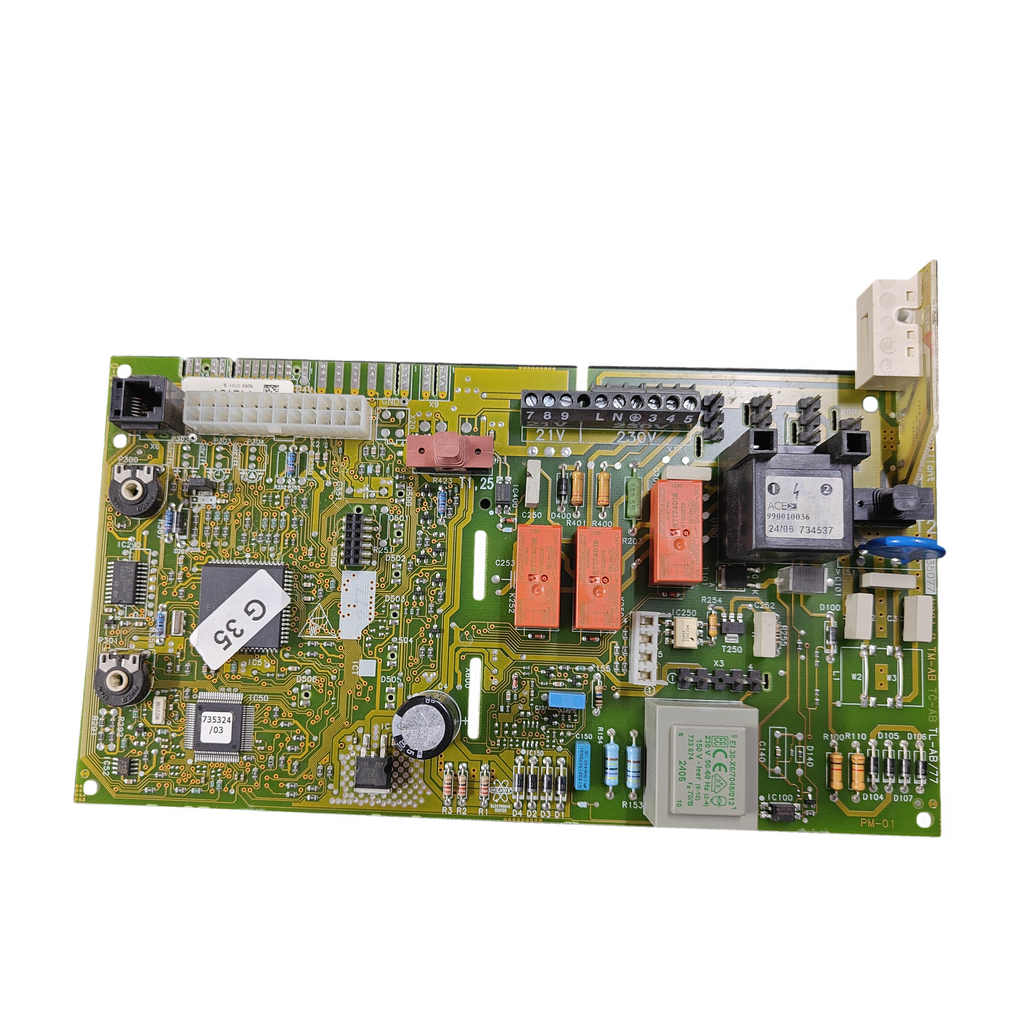

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
VaillantCompatibilidad confirmada
Placa electrónica Vaillant PM-01 · 0020146496 · 712164 para VMI 282/7 R3 y Micraplus NOX 24 B/2
Referencia Vaillant Group0020146496
La PM-01 de Vaillant es una placa electrónica de control. Nuestro taller la ha confirmado para la Vaillant VMI 282/7 R3 (etiqueta 712164) y la Hermann Micraplus NOX 24 B/2 (etiqueta 0020146496). Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Designación PM-01
- Etiquetas 0020146496 · 712164
- Taller: VMI 282/7 R3
- Taller: Micraplus NOX 24 B/2
Todos los códigos de esta unidad4
- Referencia Vaillant Group
- 0020146496
- Código del circuito
- PM-01
- Código de la etiqueta
- 712164----
- SKU Ecoklima
- PLC165
Las dos unidades llevan PM-01 con distinto código y serigrafía (AB frente a AE): compara el código completo de tu placa, no solo PM-01.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
4 pasosEs la placa de control de la caldera: gestiona las señales y activa las salidas mediante sus relés. Se sospecha de ella cuando la caldera no responde o se comporta de forma errática; antes de cambiarla conviene descartar el fusible y las conexiones.
Compruébalo en tu placa

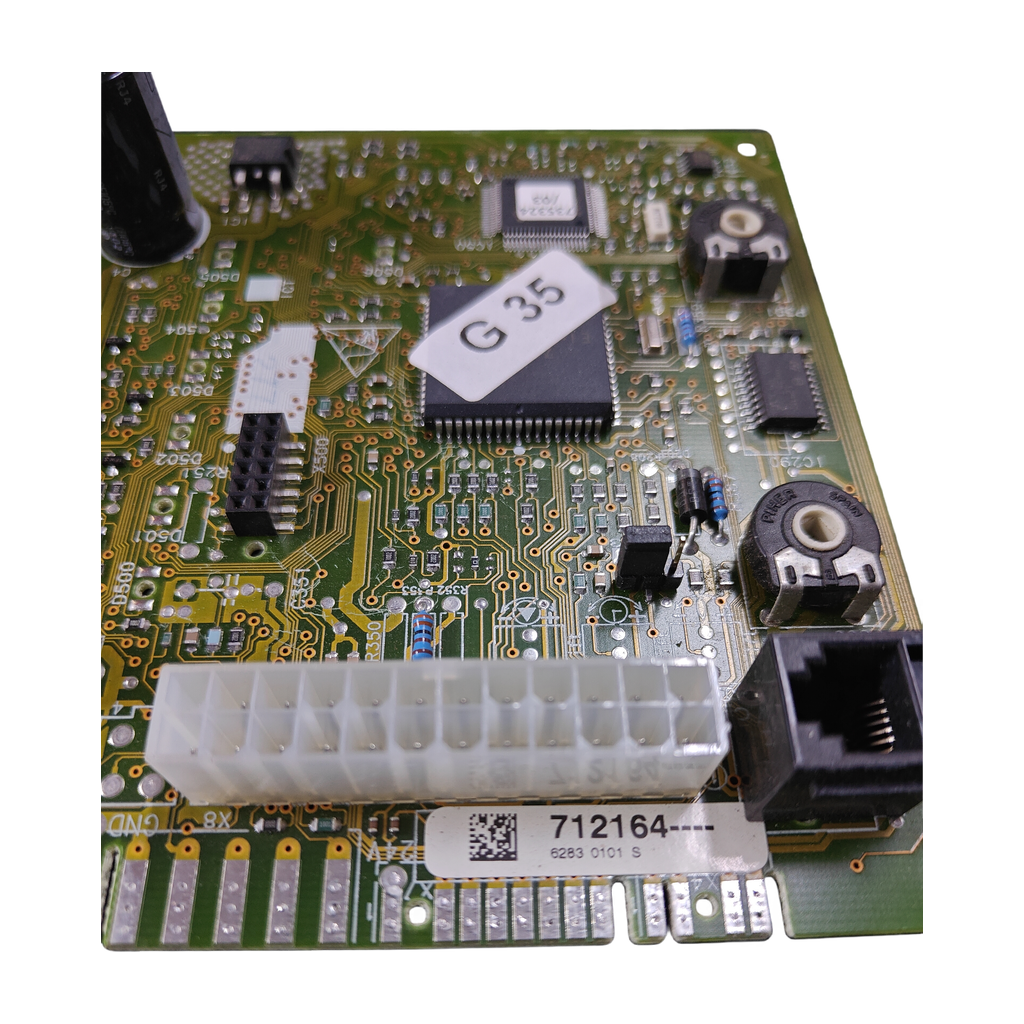

- Busca en tu placa la designación PM-01 y la etiqueta con el código: 712164 (con «6283 0101 S» debajo) o 0020146496 (con «2455 0004 G» marcado).
- Compara la serigrafía: la unidad 712164 lleva TM-AB, TC-AB y TL-AB/77; la 0020146496 lleva TL-AE, TM-AE1 y PW-01.
- No te fíes solo de PM-01 ni de TL-AE/TM-AE1: hay placas Vaillant con PM-01 y otro código (734678) y una con esas serigrafías y PM-03 (0020035427). Compara el código completo y el modelo de la placa de características de tu caldera.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 0020146496 | Código marcado en la placa de la Hermann Micraplus NOX 24 B/2 |
|---|---|
| 712164 | Código de la etiqueta (712164----) de la placa de la Vaillant VMI 282/7 R3 |
| PM-01 | Designación de la placa, serigrafiada en las dos unidades |
| 6283 0101 S | Segunda línea de la etiqueta de la unidad 712164 |
| 2455 0004 G | Código marcado en la unidad 0020146496 |
| 735324/03 | Etiqueta del circuito integrado de la unidad 712164 |
| TM-AB · TL-AB/77 | Serigrafía de la unidad 712164 (también TC-AB, BM-AB y BC-AB) |
| TL-AE · TM-AE1 | Serigrafía de la unidad 0020146496 (también PW-01) |
No la confundas con
- 734678Placa de control Vaillant «V053_M TM-AM PM-01» que una tienda alemana lista como «Control board» · Es otro código y otra serigrafía (TM-AM); no figura en nuestras unidades (TM-AB y TM-AE1)
- 0020184123Placa que dos tiendas dan para la Hermann Micraplus Nox 24 y las Themafast Nox F 25 y F 30 · Es otra referencia, distinta de 0020146496 y 712164
- 0020034604Placa Vaillant (ref. 288.60.0001 de Remle) que esa tienda lista para la VMI 282-7 R3 y la VM 282/2-5 R3 · Es otro código y no figura en nuestras unidades; nuestro taller confirma la 712164 para la VMI 282/7 R3
- 0020035427Placa principal Vaillant AtmoTec pro con TM-AE1 V132_E1, TL-AE y PM-03 (página de un foro ruso) · Comparte TL-AE y TM-AE1 con la 0020146496, pero su designación es PM-03, no PM-01
Calderas en las que va
2 confirmadasLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Vaillant VMI 282/7 R3Confirmada por nuestro taller · placa con etiqueta 712164
- Hermann Micraplus NOX 24 B/2Confirmada por nuestro taller · placa con etiqueta 0020146496
Por confirmarPor confirmar
- Vaillant VMI ES 32/362-7 R31 origen: Climatización Ibérica (tienda y Miravia), con la 712164
No sirve para
- Hermann Micraplus NOX 25Un listado de tienda le da otra placa: 0020141440
- Hermann Micraplus 24 (con display)Un listado de tienda le da otra placa: 0020097980
- Hermann Micraplus 24 SE-A/1 y 30 SE-A/1Un listado de tienda les da otra placa: 0020097962
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónIdentificación y códigos del repuesto
- Código marcado
- TM-AB TC-AB TL-AB/77
- Código marcado
- G35
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Tipo
- placa electrónica de control
- Serigrafía de PCB

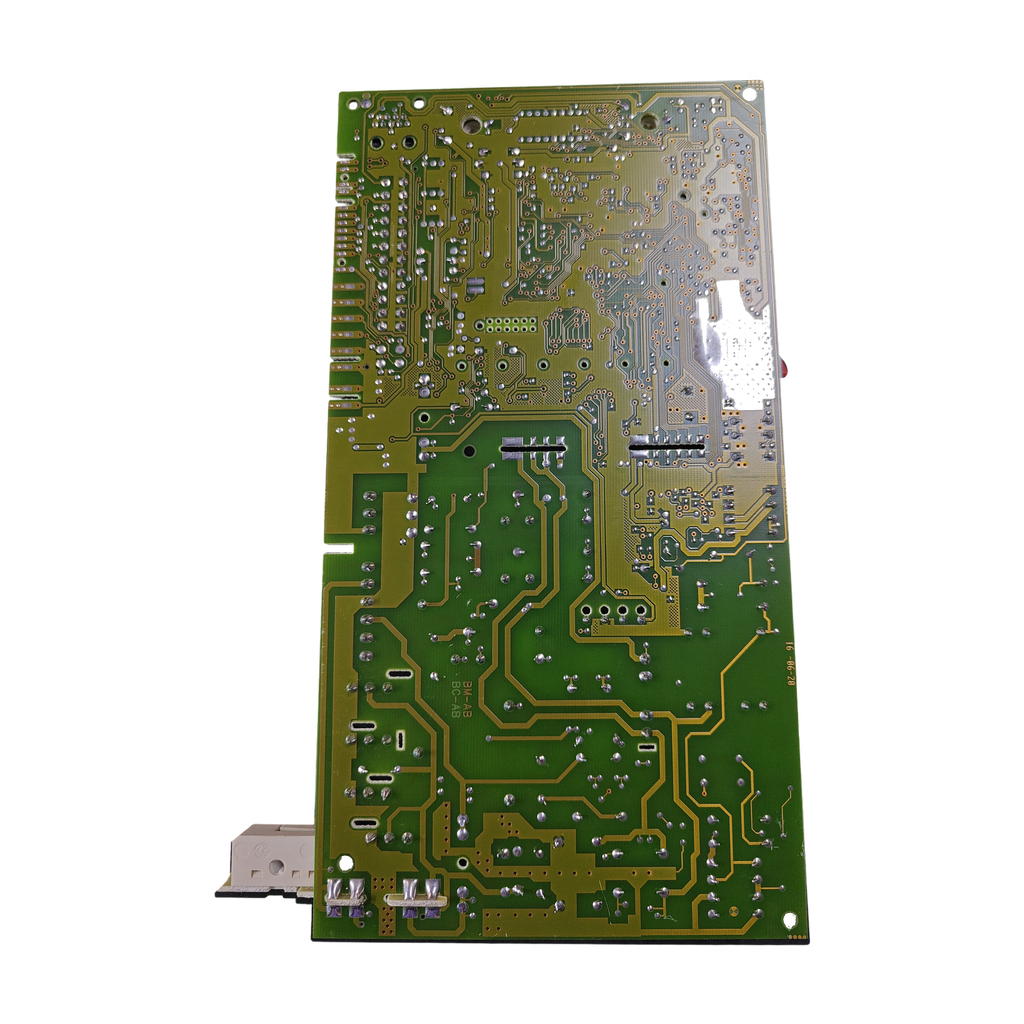

- PM-01; TM-AB; TC-AB; TL-AB/77; BM-AB; BC-AB
- Bornes serigrafiados
- 21 V: 7, 8, 9; 230 V: L, N, tierra, 3, 4, 5
- Fusible serigrafiado
- T1,25
- Transformador/subcomponente
- EI 30-X6/7048/0121; 230 V 50-60 Hz (2-4); 150 V - leer (6-10); 733 674; ta 70/B; 2406; numerales 6 y 10
- Etiqueta de subcomponente
- 990010036; 24/06; 734537
- Relés/subcomponentes SCHRACK
- RT174018; RT900029; 18 V DC; 10 A/250 VAC; 10 A/250 V~/AC1
- Optoacoplador/subcomponente
- MOC3052; V3540
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Síntomas de que puede fallar
Lo que revisa el técnicoNo enciende, se reinicia sola o marca errores sin sentido
Una tienda atribuye estos síntomas a la placa 712164 (texto comercial, no tabla del fabricante). Descarta antes el fusible y las conexiones.
Un usuario de un foro cuenta que quemó la placa de su Micraplus NOx 24 B/2 al enviar corriente por error al circuito de la caldera mientras cambiaba el termostato ambiental. Antes de montar una placa, revisa el cableado del termostato para que no llegue corriente al circuito de la caldera.
Antes de cambiar la placa
Lo que revisa el técnicoRevisa el fusible
La unidad 712164 lleva serigrafiado T1,25. Comprueba el fusible de tu placa antes de dar por mala la electrónica.
Compara los bornes
La 712164 marca 21 V (7, 8, 9) y 230 V (L, N, tierra, 3, 4, 5); la 0020146496 marca 230 Main, 230 Rel y 24V.
Monta con un técnico
Trabaja con tensión de red y en un aparato de gas: debe instalarla un técnico cualificado.
Preguntas frecuentes
7 preguntas¿Cómo reconozco la placa Vaillant PM-01?
Busca la designación PM-01 serigrafiada y la etiqueta con el código. Nuestras unidades llevan 712164 (con «6283 0101 S» en la segunda línea) o 0020146496 (con «2455 0004 G» marcado). PM-01 por sí solo no basta: compara el código completo.
¿Sirve para mi Vaillant VMI 282/7 R3?
Sí. Nuestro taller ha confirmado para la Vaillant VMI 282/7 R3 la placa con etiqueta 712164 y serigrafía TM-AB, TC-AB y TL-AB/77. Ojo: Remle lista para la VMI 282-7 R3 otra placa, la 0020034604 (ref. 288.60.0001). Compara los marcados de tu placa con los nuestros antes de pedirla.
¿Sirve para mi Hermann Micraplus NOX 24 B/2?
Sí. Nuestro taller ha confirmado para la Hermann Micraplus NOX 24 B/2 la placa con etiqueta 0020146496 y serigrafía TL-AE y TM-AE1. Ojo: dos tiendas dan para la Micraplus Nox 24 otra placa, la 0020184123, que no es ninguno de nuestros códigos; compara el de tu placa.
¿Sirve la 712164 para la Vaillant VMI ES 32/362-7 R3?
Un solo origen la une a esa caldera: Climatización Ibérica, que vende la 712164 reacondicionada para la VMI ES 32/362-7 R3 (también en su tienda de Miravia). No está entre las calderas que nuestro taller ha confirmado para esta placa y esa tienda no cita PM-01. Compara la etiqueta y la serigrafía, o envíanos una foto desde Contacto.
¿Es lo mismo la 712164 que la 0020146496 y qué significan sus marcados?
No lo damos por hecho. Las dos llevan PM-01, pero con distinta etiqueta y serigrafía: TM-AB, TC-AB y TL-AB/77 en la 712164; TL-AE, TM-AE1 y PW-01 en la 0020146496. Cada una está confirmada por nuestro taller para su caldera. No hemos encontrado tabla del fabricante que explique las letras AB y AE. 735324/03 es la etiqueta del circuito integrado de la 712164. Los códigos marcados no equivalen necesariamente a la referencia de un kit.
¿Qué otras placas se confunden con la PM-01?
Compara siempre el código completo. Una tienda alemana lista la 734678 (V053_M, TM-AM) como «Control board» PM-01. Dos tiendas dan la 0020184123 para la Micraplus Nox 24 y las Themafast Nox F 25 y F 30. Remle lista la 0020034604 para la VMI 282-7 R3. Una página rusa muestra una placa AtmoTec pro (0020035427) con TM-AE1 y TL-AE, pero con PM-03.
¿Puedo montarla yo mismo?
No es recomendable. La placa trabaja con tensión de red (la 712164 marca bornes de 230 V: L, N, tierra, 3, 4 y 5) y gobierna una caldera de gas, así que debe montarla un técnico cualificado, con la caldera desconectada de la corriente.
Cómo hemos verificado esta ficha
Vaillant PM-01Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia
Las calderas y los códigos los confirma nuestro taller. Un origen externo (Climatización Ibérica, también en Miravia) cita la 712164 como placa Vaillant, para otra caldera; ningún despiece, manual ni tienda revisados cita la 0020146496.
Fuentes consultadas
- Climatización Ibérica: placa Vaillant VMI ES 32/362-7 R3 712164 reacondicionadaCita la 712164 como placa Vaillant para la VMI ES 32/362-7 R3; no cita PM-01
- Miravia: anuncio de la placa Vaillant VMI ES 32/362-7 R3 712164Mismo vendedor que la tienda anterior: no suma origen
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant ni de Hermann; las marcas se citan para indicar compatibilidad.
