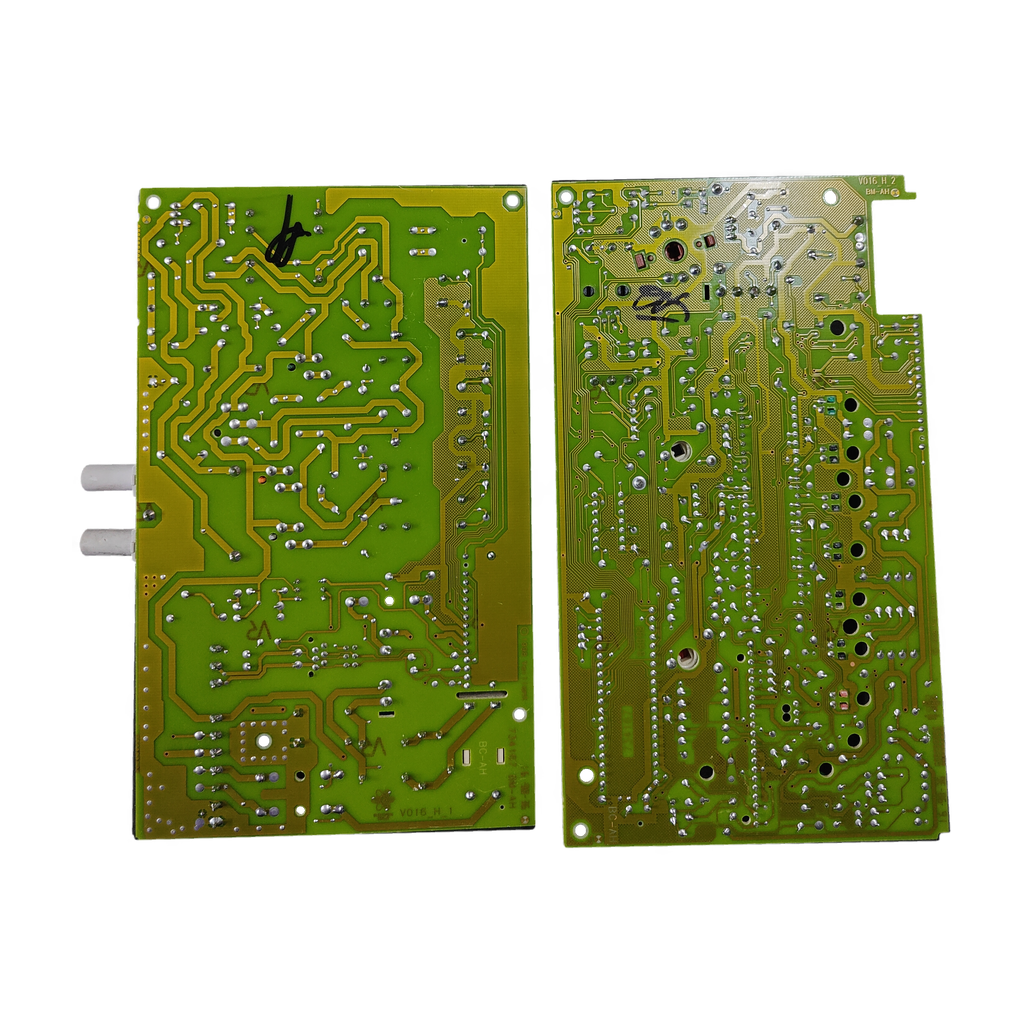

Conjunto de placas Vaillant 734464.14 · V016_H.1 y V016_H.2 para VCM 242-1: vista 2

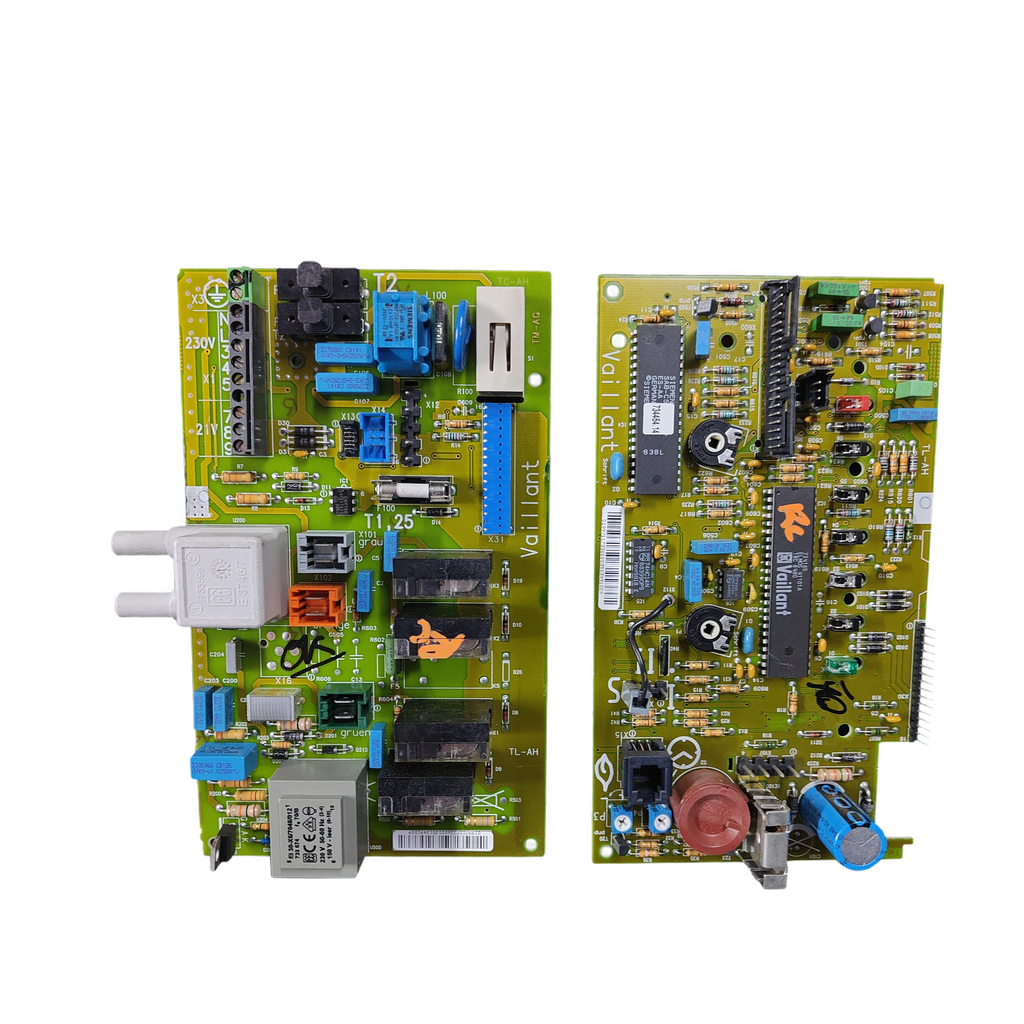

Conjunto de placas Vaillant 734464.14 · V016_H.1 y V016_H.2 para VCM 242-1: vista 3

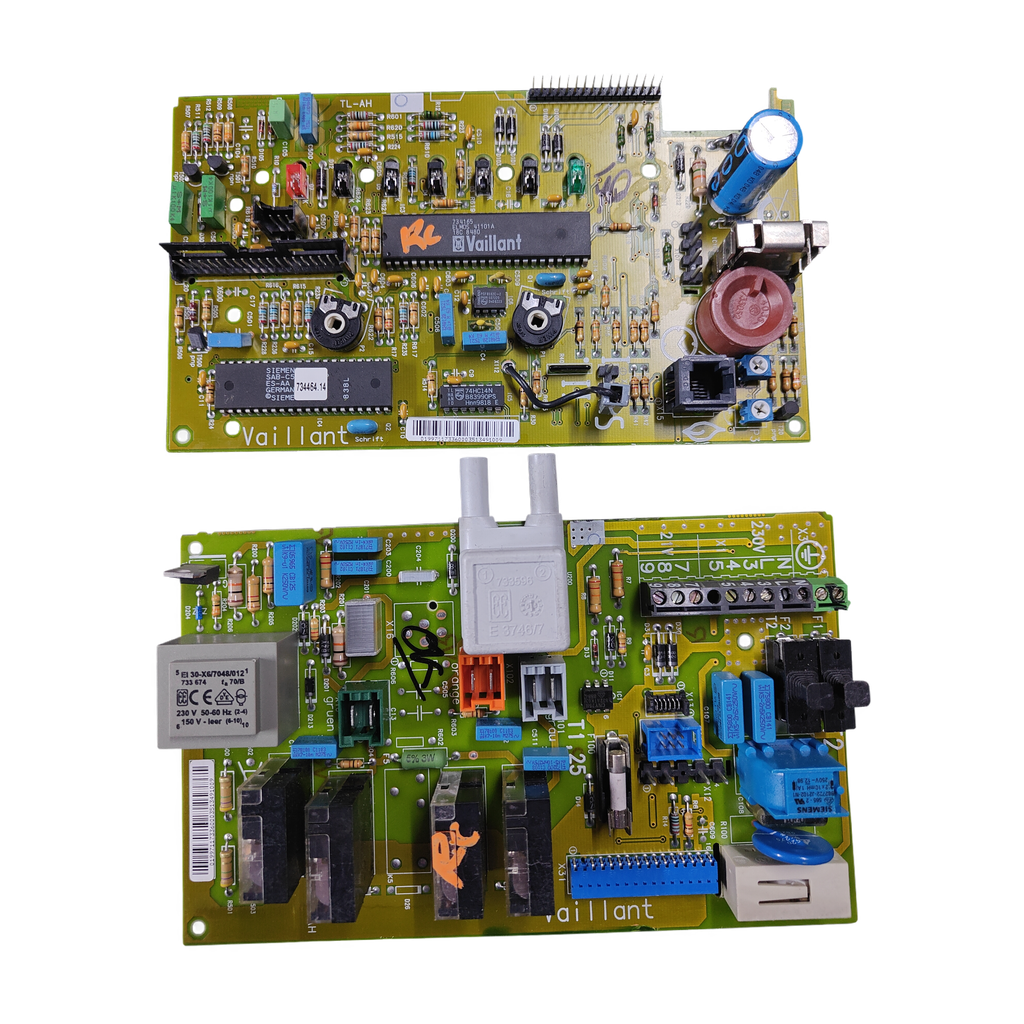

Conjunto de placas Vaillant 734464.14 · V016_H.1 y V016_H.2 para VCM 242-1: vista 4

VaillantFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Conjunto de placas Vaillant 734464.14 · V016_H.1 y V016_H.2 para VCM 242-1

Referencia Vaillant734464.14

El 734464.14 es un conjunto de placas electrónicas Vaillant (circuitos V016_H.1 y V016_H.2, también marcado 734165) que nuestro taller ha confirmado para la caldera VCM 242-1. Usado y revisado.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Códigos 734464.14 · 734165
Circuitos V016_H.1 / V016_H.2
Fusible F100 marcado T1,25
Vaillant VCM 242-1

Todos los códigos de esta unidad3

Referencia Vaillant: 734464.14
Código del circuito: V016_H.1; V016_H.2
SKU Ecoklima: PLC162

El 130438 lo da una sola tienda junto con el 734165, para la VCM 242/1 E. Otra tienda lo lista como placa de otros modelos Vaillant 242/1E (1998-2001), sin relacionarlo con el 734165. Nuestra unidad no lo lleva marcado.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Conjunto de placas electrónicas con transformador montado (entrada 230 V, salida marcada 150 V), fusible F100 y circuitos integrados ELMOS 41101A y Siemens SAB-C5. Una tienda indica que la placa de la VCM 242/1 E va detrás del frontal, dentro de la caja de control.

Compruébalo en tu placa

Compara los códigos marcados en tu pieza: la nuestra lleva marcados 734464.14 y 734165, y los códigos de circuito V016_H.1 y V016_H.2.
Cuenta las placas de tu conjunto y anota el número y la posición de relés y conectores: una tienda avisa de que bajo una misma referencia se han fabricado versiones distintas.
No tomes el 731165 por el código de la placa: es un marcaje del circuito integrado ELMOS 41101A. Tampoco te fíes solo de TL-AH: una tienda lo escribe también en otra placa (734478).
Mira en la placa de características que tu caldera es una Vaillant VCM 242-1. La VCM 242 E, sin «/1», tiene en su lista otro soporte de circuito: 130391.
¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

734464.14	Código principal marcado en la pieza (también escrito 734464-14 y 734464 14)
734165	Segundo código marcado; consta también como marcado del circuito integrado. Una tienda lo da como referencia OEM junto con 130438 para la placa de la VCM 242/1 E
V016_H.1	Código de circuito del conjunto; también escrito V016 H1
V016_H.2	Código de circuito del conjunto
TL-AH	Modelo de la pieza según nuestro taller; no basta para identificarla, porque una tienda lo escribe también en otra placa (734478)
130438	Referencia que una sola tienda da junto con el 734165; no consta marcada en nuestra unidad
ELMOS 41101A	Circuito integrado montado en el conjunto (marcajes 731165 y 18C 8480)

No la confundas con

731165Marcaje del circuito integrado ELMOS 41101A · No es un código de la placa. Se parece al 734165, que sí va marcado en la pieza: compara cifra a cifra.
734478Placa de control Vaillant V023_J que una tienda alemana titula «TM-AJ TL-AH» · Es otro código de pieza. La nuestra es la 734464.14 con circuitos V016_H.1 y V016_H.2: compara el código completo, no solo TL-AH.
130391Soporte de circuito impreso con piezas, grupo «Tarjeta electronica» de la lista de la VCM 242 E · Es de otro modelo (VCM 242 E, no VCM 242-1) y esa lista no trae 734464.14, 734165 ni V016: no consta que sea esta pieza.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VCM 242-1Confirmada por nuestro taller

No sirve para

Vaillant VCM 242 ESu lista de piezas (copia en calderasdegas.net) da otro soporte de circuito impreso: 130391

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de nuestro inventario

Tipo: placa de circuito impreso / conjunto electrónico
Transformador montado: entrada 230 V; frecuencia 50-60 Hz; bornes 2-4 · salida marcada 150 V; bornes 6-10
Serigrafía de placa: 230 V y 21 V
Fusible/posición F100: marcado T1,25
Subcomponente CI: ELMOS 41101A; marcajes 731165 y 18C 8480 · Siemens SAB-C5; marcado ES-AA/ES-AAA parcialmente legible
Aplicación indicada en inventario: VCM 242-1

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Compara placas y conectores

Haz una foto de tu conjunto y cuenta las placas, los relés y los conectores. Si tienes dudas, envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Revisa el fusible

Esta pieza lleva el fusible F100 marcado T1,25. Mira el de tu placa antes de dar por mala la electrónica.

Monta con un técnico

Trabaja a 230 V: conviene que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Qué códigos debo comparar?

Nuestra pieza lleva marcados 734464.14 y 734165, y los códigos de circuito V016_H.1 y V016_H.2; nuestro taller registra además el modelo TL-AH. No consta en qué zona de la pieza van marcados. Una tienda indica que en su placa para la VCM 242/1 E la referencia 130438 suele ir serigrafiada en el circuito o en una pegatina del lateral; en nuestra unidad no consta. Compara todos los códigos, no solo uno.

¿Sirve para mi Vaillant VCM 242-1?

Sí. Nuestro taller la ha confirmado para la VCM 242-1. Una tienda da también el 734165 para la VCM 242/1 E; es un solo origen externo y no hemos encontrado un despiece oficial de la VCM 242-1 que la incluya. Mira el modelo exacto en la placa de características de tu caldera.

¿Qué diferencia hay entre 734464.14, 734165 y 130438?

El 734464.14 es el código principal de nuestro conjunto y el 734165 también va marcado en él. El 130438 lo da una tienda junto con el 734165, pero ninguna fuente que hayamos leído dice que sea la misma pieza que el 734464.14. Compara siempre los marcados.

¿Qué significan V016_H.1, V016_H.2, 731165 y TL-AH?

V016_H.1 y V016_H.2 son los códigos de circuito del conjunto. El 731165 es un marcaje del circuito integrado ELMOS 41101A; no lo confundas con el 734165, marcado en la pieza. TL-AH es el modelo que registra nuestro taller, y una tienda alemana lo escribe también en el título de otra placa (734478 V023_J). Ninguna fuente externa explica cómo se numeran estos códigos.

¿Es una sola placa o un conjunto, y qué lleva montado?

Es un conjunto de placas electrónicas con dos códigos de circuito. Lleva transformador montado (entrada 230 V, 50-60 Hz, bornes 2-4; salida marcada 150 V, bornes 6-10), fusible F100 marcado T1,25 y circuitos integrados ELMOS 41101A y Siemens SAB-C5. La tienda que hemos leído habla de una «placa» en singular: cuenta cuántas placas, relés y conectores lleva la tuya y envíanos desde Contacto una foto si tienes dudas.

¿Vale para una Vaillant VCM 242 E, sin «/1»?

No lo hemos confirmado: nuestro taller solo ha confirmado la VCM 242-1. La lista de piezas de la VCM 242 E (copia en calderasdegas.net) da en el grupo «Tarjeta electronica» el soporte de circuito impreso 130391 y no trae 734464.14, 734165 ni V016. Compara los códigos o envíanos desde Contacto una foto de tu placa.

¿Puedo montarla yo o debe hacerlo un técnico?

Debe montarla un técnico cualificado: el conjunto trabaja a 230 V. Una tienda indica que, en su placa para la VCM 242/1 E, la placa va detrás del frontal, dentro de la caja de control.

Cómo hemos verificado esta ficha

Vaillant 734464.14

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Pieza, códigos y caldera VCM 242-1 confirmados por nuestro taller. Solo una tienda externa une el 734165 con una placa de la VCM 242/1 E; ningún despiece de la VCM 242-1 la respalda.
