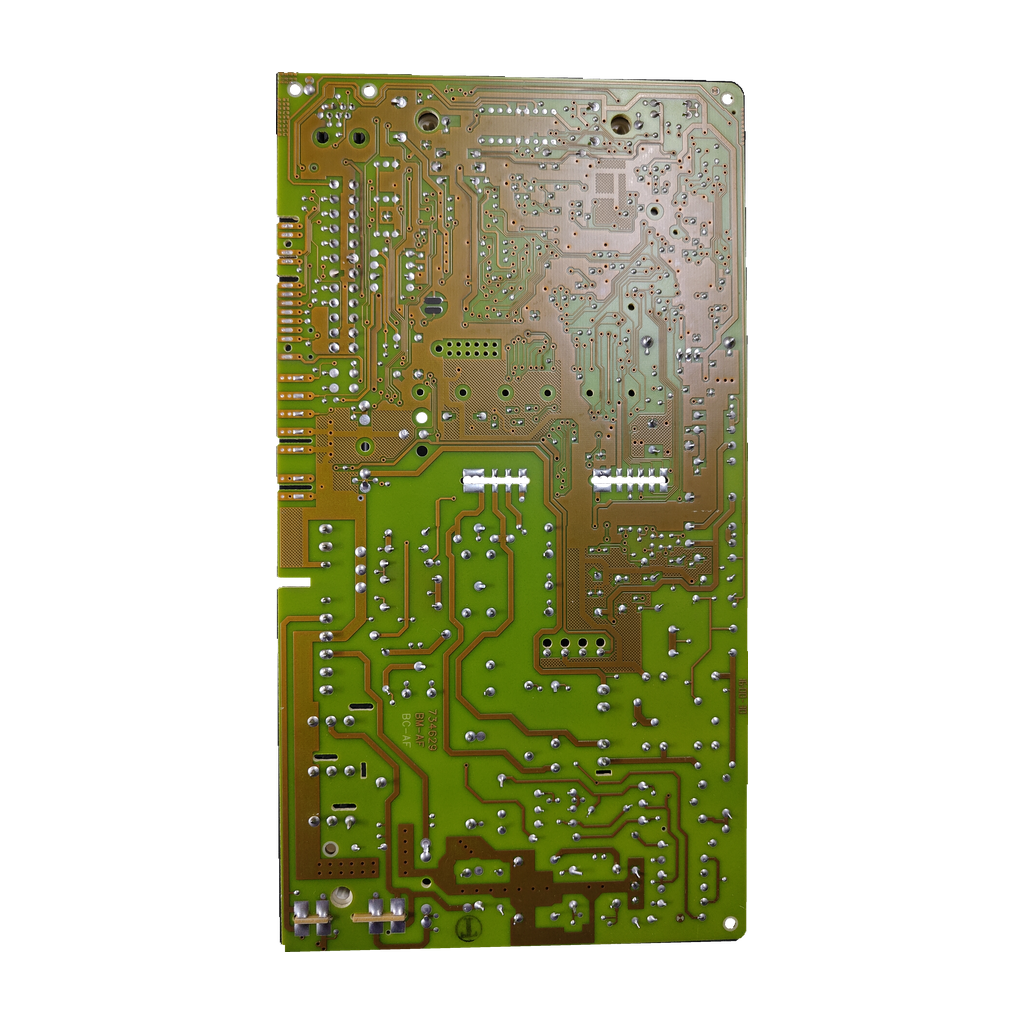

Placa electrónica Vaillant 734629 · V044-F para VMW 242/5: Pieza e identificador ampliado

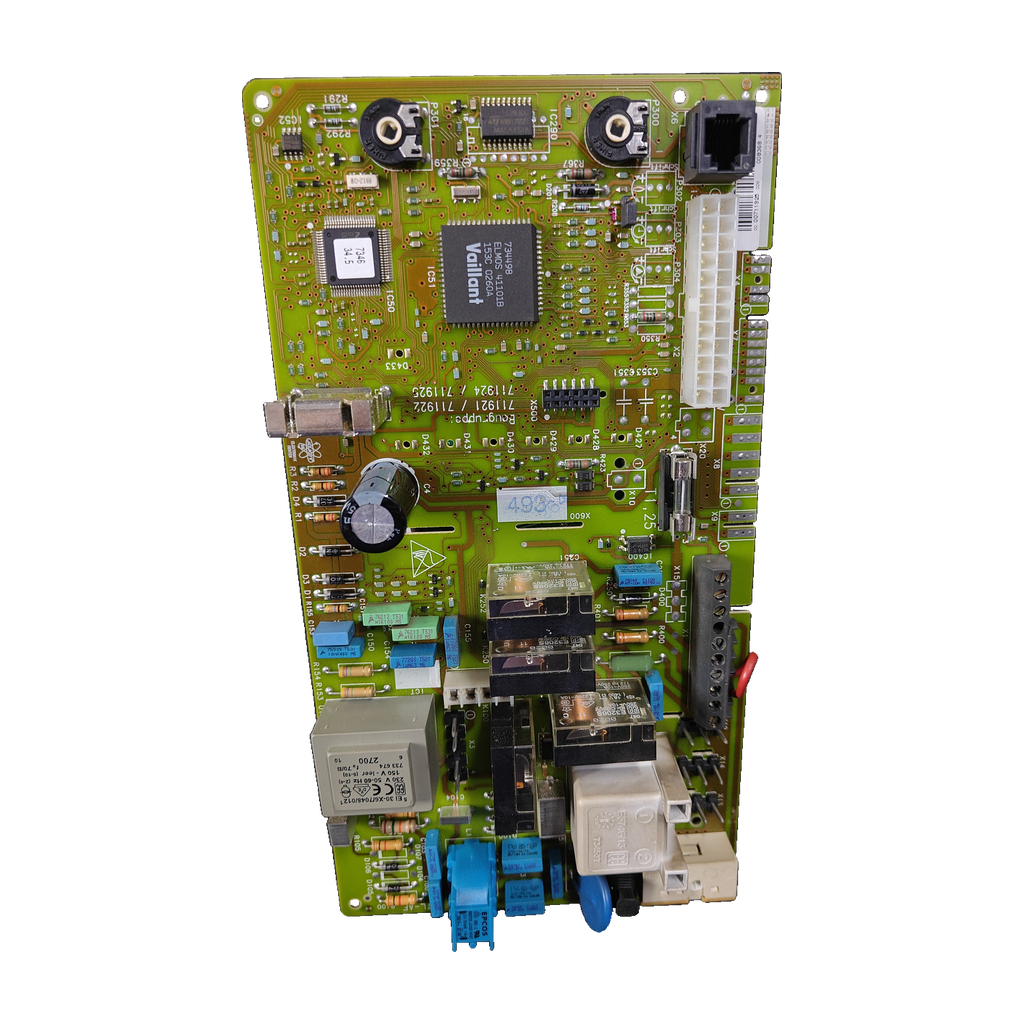

Placa electrónica Vaillant 734629 · V044-F para VMW 242/5: vista 2

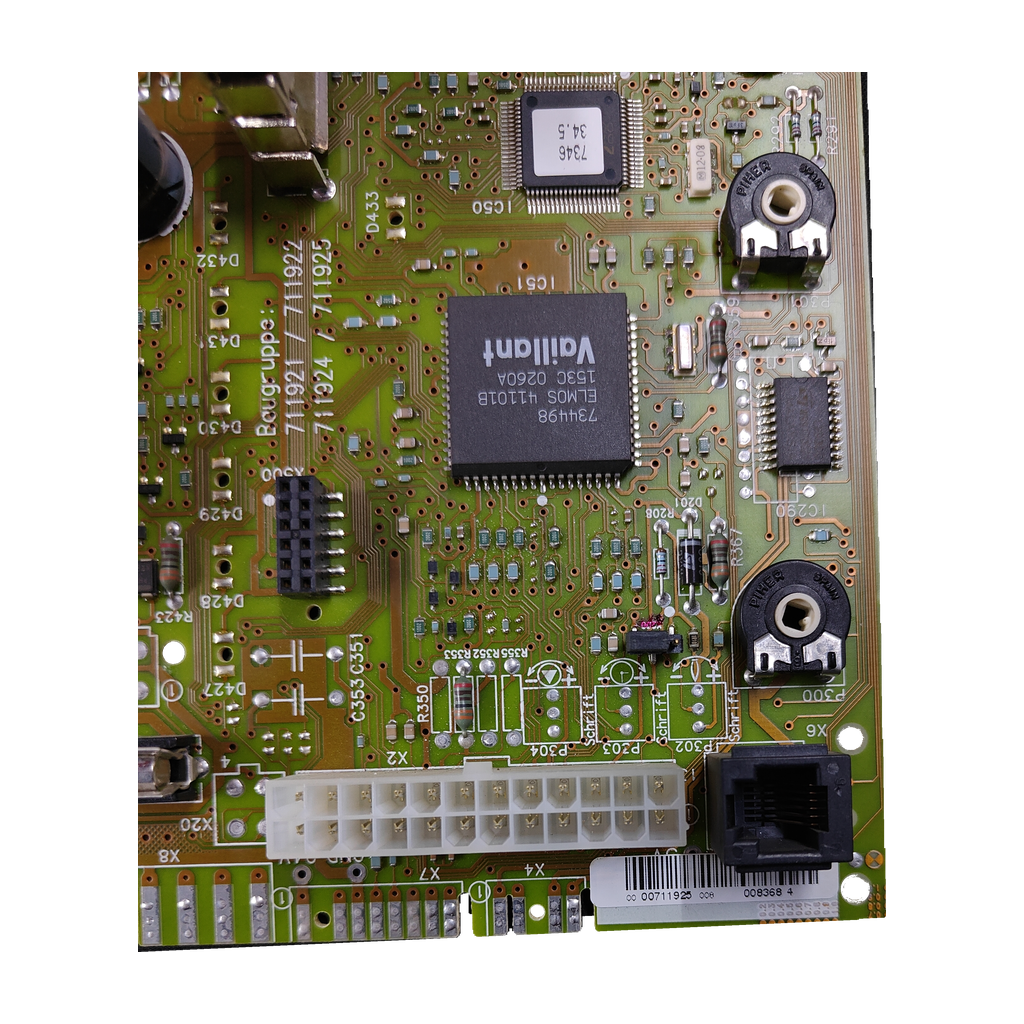

Placa electrónica Vaillant 734629 · V044-F para VMW 242/5: vista 3

Placa electrónica Vaillant 734629 · V044-F para VMW 242/5: vista 4

VaillantFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant 734629 · V044-F para VMW 242/5

Referencia Vaillant734629

La 734629 es una placa electrónica Vaillant (serigrafía V044-F) que nuestro taller confirma para la caldera VMW 242/5. Las tiendas la listan como placa de las series VU/VUW (Thermocompact, Turbomax). Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 734629
Serigrafía V044-F
Fusible serigrafiado T1,25
Taller: VMW 242/5

Todos los códigos de esta unidad4

Referencia Vaillant: 734629
Referencia Vaillant: 00711925
Código de la etiqueta: 00 00711925 008
SKU Ecoklima: PLC178

Heating and Catering Parts pone 130473 como nº de fabricante, distinto del 130805 de su título. La cadena 734629 → 130805 → 0020034604 sale solo de tiendas, sin despiece oficial. heatingspareparts.com lista bajo el 130805 un blindaje Ideal CXI550 (obsoleto), no una placa Vaillant.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa electrónica principal (main PCB) de la caldera, según National Boiler Spares.

Compruébalo en tu placa

Busca el código 734629 en la placa. La serigrafía añade V044-F (también 2734629, TM-AF, TC-AF y TL-AF) y la etiqueta lleva 00 00711925 008.
Compara el fusible serigrafiado T1,25 y los conectores serigrafiados X6, X8, X9, X10, X15, X20, X25, X50 y X500.
No la confundas con el 736629 (serigrafiado en esta placa junto a BM-AF y BC-AF). El 130805 y el 0020034604 solo los relacionan tiendas: sin despiece oficial.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

734629	Código principal de la placa; las tiendas la listan como placa Vaillant VUW / Thermocompact
00711925	Referencia de la etiqueta de esta unidad (00 00711925 008)
V044-F	Serigrafía de la placa (también V044F y V044 F)
2734629	Serigrafía «Vaillant 2000; 2734629» de la placa
TM-AF · TC-AF · TL-AF	Serigrafías de la placa junto a V044-F
734498	Marcado en un circuito integrado: «Vaillant 734498; ELMOS H4101B»
733 674 700	Subcomponente gris de la placa (CE; 250 V~ 50 Hz)
008368 4	Código adicional de la etiqueta de la placa (00 00711925 008)
130805	Número que 2 tiendas ponen junto al 734629 (Heating and Catering Parts, Adlink)
0020034604	Código actual que sustituye al 130805 según Boilerpcb y National Boiler Spares; ninguna fuente lo une al 734629

No la confundas con

736629Número serigrafiado en esta misma placa, junto a BM-AF y BC-AF · Se parece al 734629 pero es otro número: compara el completo
0020034604PCB Vaillant que Boilerpcb y National Boiler Spares dan como actual del 130805 · Ninguna fuente la une directamente al 734629

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW 242/5Confirmada por nuestro taller

Por confirmarPor confirmar

Vaillant Thermocompact 637E (VU 362/2-5)2 orígenes por el 734629: Heating and Catering Parts (tabla) y Adlink. National Boiler Spares la lista también, pero para el 130805
Vaillant Turbomax Plus 837E2 orígenes por el 734629: Heating and Catering Parts (FAQ) y Adlink. National Boiler Spares y CET Ltd la listan para el 130805
Vaillant Thermocompact 615E, 620E, 624E y 628E1 origen por el 734629: Heating and Catering Parts (FAQ; tabla en 615E, 620E y 628E R3 2004-2008). National Boiler Spares y, salvo la 628E, CET Ltd las listan para el 130805
Vaillant Turbomax Plus 824E y 828E; Turbomax Pro 24E y 28E1 origen por el 734629: Heating and Catering Parts (tabla y FAQ). National Boiler Spares (824E, 828E, Pro 24E) y CET Ltd (Plus 824E y 828E) las listan para el 130805
Vaillant Aqua Plus VUI 362-71 origen por el 734629: Heating and Catering Parts (tabla). National Boiler Spares y CET Ltd la listan para el 130805

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

Zona fusible, serigrafia: T1,25

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

CI: ELMOS H1101B; marcaje 1380 0250A · ELMOS 11101B; marcaje 153C 0260A · Vaillant 734498; ELMOS H4101B; marcaje 0260A
Etiqueta placa: 00 00711925 008; código adicional 008368 4
Bornes/serigrafía: GND 24V; X7; X4
Serigrafías de placa: Vaillant 2000; 2734629; V044-F; TM-AF; TC-AF; TL-AF · 736629; BM-AF; BC-AF
Subcomponente gris: CE; 250 V~ 50 Hz; 733 674 700; 10
Serigrafías de conectores/ajustes: P300; P301; IC20; IC50; IC51; X6; X8; X9; X10; X15; X20; X25; X50; X500
Aplicación indicada en inventario: VMW 242/5

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible T1,25

La placa lleva serigrafiado T1,25 en la zona del fusible; si lo cambias, usa el mismo valor.

Fotografía los conectores

Fotografía los conectores X6, X8, X9, X10, X15, X20, X25, X50 y X500 antes de desmontar la placa vieja.

Monta con un técnico

Trabaja con tensión de red dentro de una caldera de gas.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué debo comparar?

El 734629 va marcado en la placa. La serigrafía añade V044-F (también 2734629, TM-AF, TC-AF y TL-AF) y la etiqueta lleva 00 00711925 008. Compara además el fusible serigrafiado T1,25 y el circuito integrado «Vaillant 734498; ELMOS H4101B».

¿Sirve para mi Vaillant VMW 242/5?

Sí: nuestro taller ha confirmado esta placa para la VMW 242/5. Las tiendas leídas listan sobre todo modelos VU/VUW (Thermocompact, Turbomax). Un distribuidor (Arbo) lista la 0020034604 junto a la VMW 242/2-5, en un bloque de productos relacionados y sin citar el 734629. Nuestro taller mantiene el 734629 para la VMW 242/5.

¿Sirve para la Thermocompact 637E, la Turbomax Plus 837E u otras Vaillant VU/VUW?

Nuestro taller no las ha confirmado: su confirmación es solo para la VMW 242/5. Dos tiendas unen el 734629 con la 637E y la 837E: Heating and Catering Parts (tabla y FAQ) y Adlink («Will fit»). Heating and Catering Parts añade 615E, 620E, 624E, 628E, 824E, 828E, Pro 24E y 28E y Aqua Plus VUI 362-7, con una sola fuente. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera, o llama al 919 931 595.

¿Qué relación tiene con el 130805 y el 0020034604?

Heating and Catering Parts da «734629 or 130805» como números válidos de la misma placa y Adlink los pone juntos en el título. Boilerpcb y National Boiler Spares dan el 0020034604 como número actual que sustituye al 130805. Ninguna fuente leída une el 734629 con el 0020034604 ni cita un despiece oficial: no lo damos como equivalente.

¿Qué significan 734629, V044-F y 00711925?

El 734629 es el código con que las tiendas identifican la placa (National Boiler Spares: «Vaillant VUW main PCB 734629»). V044-F, TM-AF, TC-AF y TL-AF son serigrafías de la placa y el 00711925 es la referencia de la etiqueta de esta unidad (00 00711925 008, con código adicional 008368 4).

¿Qué diferencia hay entre el 734629 y el 736629?

La placa lleva serigrafiados dos grupos: «Vaillant 2000; 2734629; V044-F; TM-AF; TC-AF; TL-AF» y «736629; BM-AF; BC-AF». Son números distintos y el código principal de esta unidad es el 734629. Ninguna fuente explica qué cambia entre ellos: compara el número completo.

¿Quién debe montarla?

Un técnico cualificado: la placa trabaja con tensión de red dentro de una caldera de gas. Antes de desmontar la vieja, fotografía los conectores y comprueba que el fusible es del mismo valor (T1,25).

Cómo hemos verificado esta ficha

Vaillant 734629

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Taller: VMW 242/5. 3 tiendas (Heating and Catering Parts, National Boiler Spares, Adlink) nombran el 734629 como placa Vaillant; sin despiece oficial. Contradicciones: 130473 y 130805 como nº de fabricante; Arbo lista la 0020034604 con la VMW 242/2-5.

Fuentes consultadas

Heating and Catering Parts: ficha de la placa Vaillant 734629 / 130805Título 734629 130805, tabla de modelos VU/VUW y FAQ
National Boiler Spares: ficha «Vaillant VUW Main PCB 734629»Nombra el 734629 como placa principal VUW
Adlink: ficha de la PCB 130805 / 734629 (637E y 837E)Título con 130805 y 734629; «Will fit» 637E y 837E
Boilerpcb: números anteriores y actual 0020034604 (Turbomax Plus)El 130805 figura como número anterior del 0020034604
CET Ltd: ficha de la PCB Vaillant 130805 / 0020034604 (Turbomax Plus)Título 130805 y 0020034604, tabla de calderas VU; no cita el 734629
National Boiler Spares: ficha de la PCB 130805 / 0020034604 «was 130805»Lista de calderas VU/VUW y 0020034604 como sustituto del 130805; no cita el 734629
DHS Spares: ficha de la PCB Vaillant 0020034604El 0020034604 como PCB Thermocompact VU / Turbomax Pro VUW

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
