Placa electrónica Vaillant 734739 V064_E para VMW 242/2-3 R2 y VMW 28/362-5 R3: Pieza e identificador ampliado

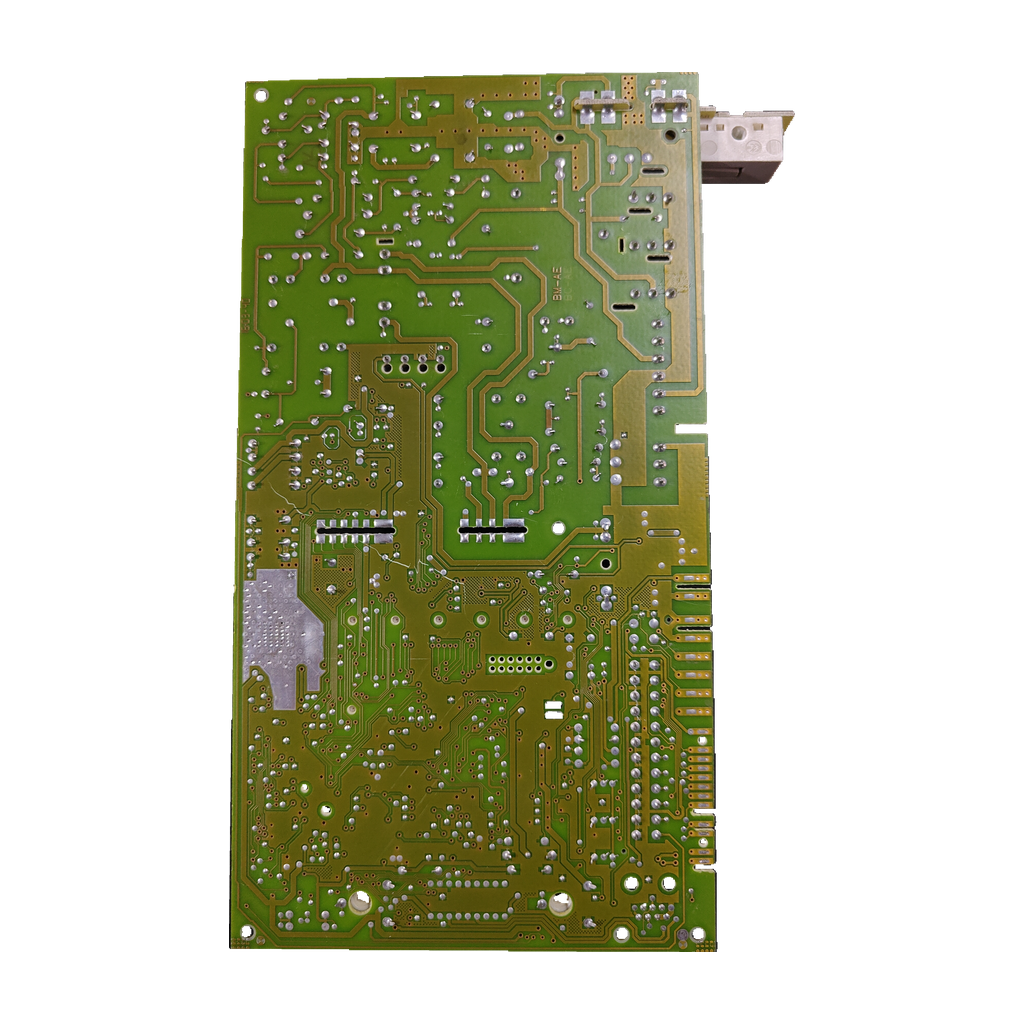

Placa electrónica Vaillant 734739 V064_E para VMW 242/2-3 R2 y VMW 28/362-5 R3: vista 2

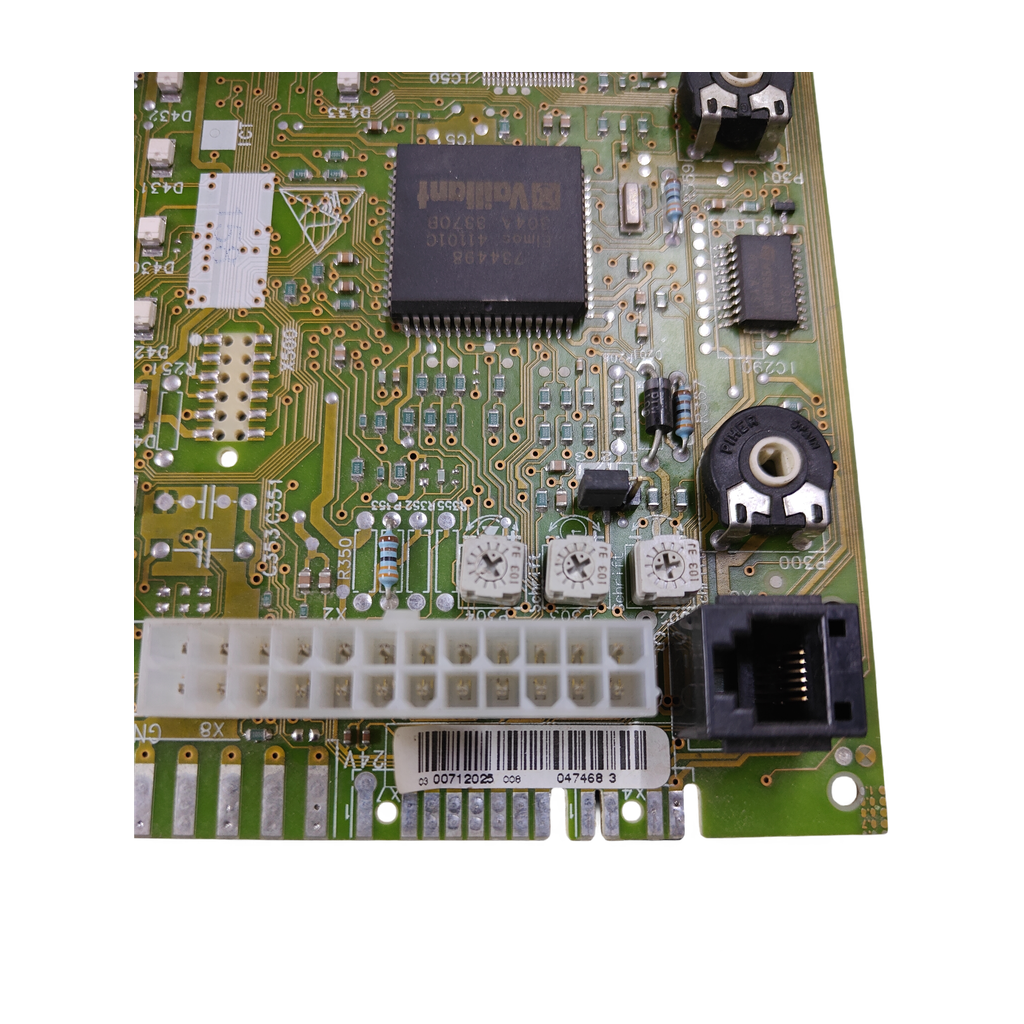

Placa electrónica Vaillant 734739 V064_E para VMW 242/2-3 R2 y VMW 28/362-5 R3: vista 3

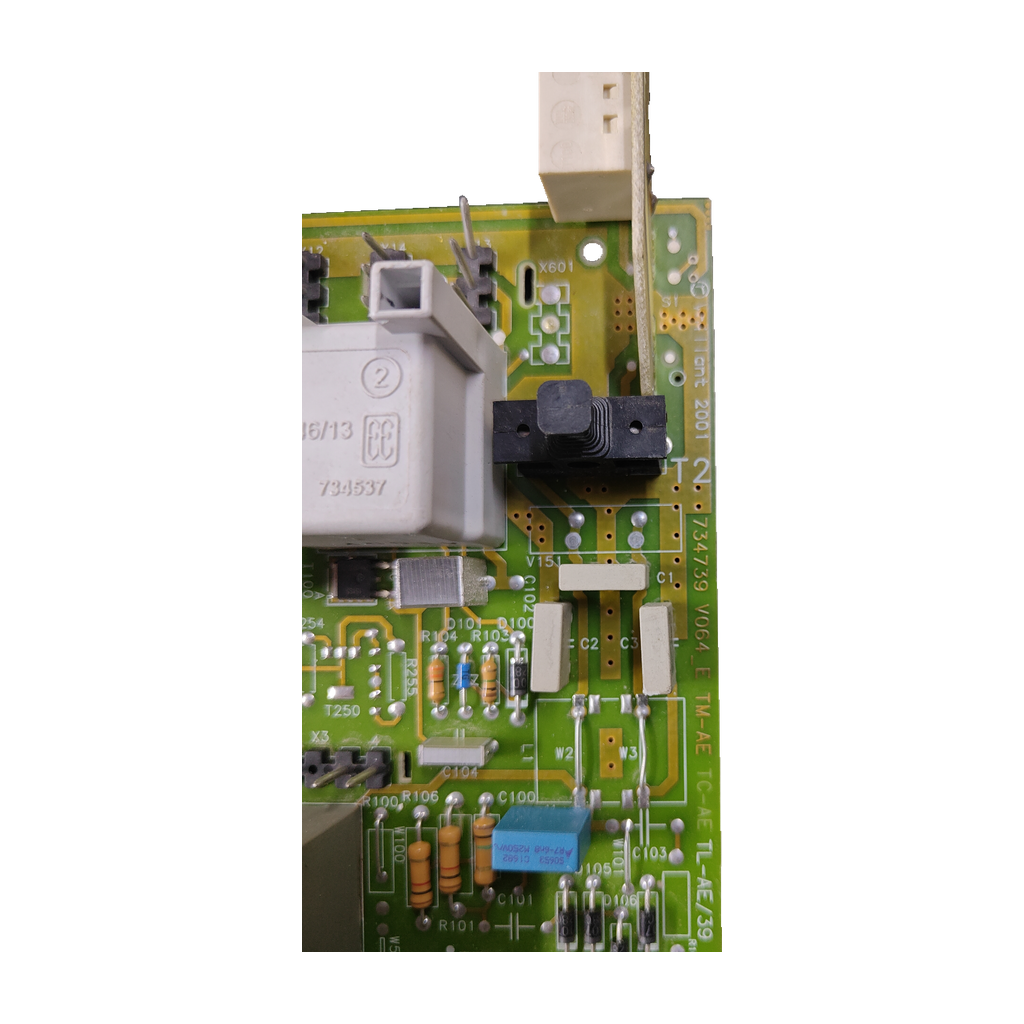

Placa electrónica Vaillant 734739 V064_E para VMW 242/2-3 R2 y VMW 28/362-5 R3: vista 4

VaillantFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantReferencia verificada

Placa electrónica Vaillant 734739 V064_E para VMW 242/2-3 R2 y VMW 28/362-5 R3

Referencia Vaillant734739

La 734739 V064_E es una placa electrónica de control Vaillant (serigrafía TM-AE, TC-AE, TL-AE/39). Nuestro taller la ha confirmado para las calderas VMW 242/2-3 R2 y VMW 28/362-5 R3. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 734739 V/064_E
TM-AE · TC-AE · TL-AE/39
Fusible serigrafiado T1,25
Bornes 230 V y 21 V

Todos los códigos de esta unidad2

Referencia Vaillant: 734739
SKU Ecoklima: PLC191

Los despieces leídos de la VMW 242/2-3, la VMW 28/362-5 R3 y la VUW 242/2-3 R2 no citan 734739, y ninguna fuente une esta placa con una referencia 00200…. No la deduzcas de otras placas.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa de circuito impreso de control de la caldera. Lleva bornes de 230 V (L, N, tierra, 3, 4, 5) y de 21 V (7, 8, 9), fusible serigrafiado T1,25 y relés.

Compruébalo en tu placa

Busca en el circuito de tu placa el código 734739 y la versión V/064_E (o V064_E), junto a TM-AE, TC-AE y TL-AE/39.
Compara también el grupo de montaje (Baugr.: 712024/25/28 y 712026/27/29/30/31) y el marcado 734498 del circuito integrado.
Fíjate en la letra final: V064_D es otra versión del mismo 734739. No las des por equivalentes sin comparar.
Mira si tu caldera es una VMW 242/2-3 R2 o una VMW 28/362-5 R3, las dos confirmadas por nuestro taller.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

734739 V/064_E	Código principal marcado en la placa (versión de circuito). Otra unidad, anuncios y foros lo escriben V064_E o V064 E
TM-AE · TC-AE · TL-AE/39	Marcas de serigrafía, citadas con 734739 V064_E en un anuncio y en un foro
PM-03 / PM-02	Marca de serigrafía que cambia entre nuestras dos unidades
712024/25/28	Grupo de montaje serigrafiado (Baugr.). 712024 es la referencia de nuestro inventario para la unidad de la VMW 242/2-3 R2; Openclima la da como versión de electrónica
734498	Marcado en el circuito integrado de la placa; no es la referencia de la placa

No la confundas con

0020034604Pos. 11 de la caja de comando: «Soporte circuito impreso» en los despieces de la VMW 242/2-3 y la VMW 28/362-5 R3 (sercatec) y «Circuit imprimé» en la lista de la VUW 242/2-3 R2 (piecesxpress). Las listas no lo llaman igual. · Ninguna fuente lo une a 734739 V064_E. Una ficha de climatizacioniberica.es lo da para la VMW 242/2-3 R2 y la VMW 28/362-5 R3; otra ficha de la misma tienda no lo incluye para la VMW 28/362-5 R3.
734739 V064_DMisma base 734739, versión de electrónica D (ficha de una tienda) · La de la etiqueta es V/064_E. La letra final cambia la versión: compárala.

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW 28/362-5 R3Confirmada por nuestro taller
Vaillant VMW 242/2-3 R2Confirmada por nuestro taller

Por confirmarPor confirmar

Vaillant VMW ES 240/2-31 origen: ficha de tienda (Openclima) con 712024 y 734739 V064_E
Vaillant turboMAX pro VUW INT242/2-3 R21 origen: foro (monitor.espec.ws), con la placa 734739 V064_E TM-AE TC-AE TL-AE/39
Vaillant VUW INT 240/2-3 R11 origen: el mismo foro (monitor.espec.ws), con la placa 734739 V064 E TM-AE

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Identificación y códigos del repuesto

Designación marcada: V064_E TM-AE
Código marcado: 734739; TC-AE; TL-AE/39; PM-02

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia de bornes: 21V; 230V~; 7; 8; 9; L; N; 3; 4; 5

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Marcajes de variante PCB: V064 E; TM-AE; TC-AE; T1-AE/39; PM-02
Grupos de montaje serigrafiados: 712024/25/28; 712026/27/29/30/31
Bornes/serigrafía de tensión: 24 V; 21 V; 230 V; L N 3 4 5
Relés montados: JQX-115F-H; bobina 18 VDC; contactos 10 A/250 VAC
CI montado: 734498; Elmos 41101C; 0V4.3370B; Vaillant
Aplicación indicada en inventario: VMW 28/362-5 R3
Código marcado: 734739; TC-AE; TL-AE/39; PM-02; 03; 00712028; 008; 047468 3

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

Dato de un solo foro (monitor.espec.ws): en una VUW INT 240/2-3 R1, la placa 734739 V064 E TM-AE tuvo componentes SMD quemados. El autor habla de tres resistencias; otro usuario del mismo hilo, de una resistencia y dos condensadores. Mira si la tuya tiene zonas quemadas.

Antes de cambiar la placa

Lo que revisa el técnico

Compara todos los códigos

Un vendedor de placas usadas avisa de que, si no coinciden todos los números de pieza, no será compatible.

Fusible T1,25

La placa lleva un fusible serigrafiado T1,25 y los despieces de la VMW 242/2-3 y la VMW 28/362-5 R3 listan un fusible 1,25 AT (251961) en la caja de comando. Compruébalo antes de dar la placa por averiada.

Monta con un técnico

La placa tiene bornes de 230 V y gobierna una caldera de gas.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

El 734739 va serigrafiado en el circuito junto a la versión V/064_E (en nuestras unidades, «734739 V/064_E» o «V064_E»). Compara también TM-AE, TC-AE, TL-AE/39, PM-03 o PM-02 y el grupo «Baugr.: 712024/25/28; 712026/27/29/30/31». Un anuncio de placa usada cita el mismo 734739 v064_e, TM-AE y TL-AE 39.

¿Sirve para mi Vaillant VMW 242/2-3 R2 o VMW 28/362-5 R3?

Sí. Nuestro taller ha confirmado esta placa 734739 V064_E para la VMW 242/2-3 R2 y para la VMW 28/362-5 R3. Ninguna fuente externa leída cita 734739 junto a esos dos modelos: los despieces de la VMW 242/2-3 y la VMW 28/362-5 R3 no lo citan y listan el 0020034604 en la caja de comando.

¿Va en otras calderas Vaillant, como la VMW ES 240/2-3 o la VUW INT 240/2-3 R1?

Cada una la da una sola fuente: Openclima para la VMW ES 240/2-3 y el foro monitor.espec.ws para la turboMAX pro VUW INT242/2-3 R2 y la VUW INT 240/2-3 R1 (734739 V064_E TM-AE en la turboMAX pro VUW INT242/2-3 R2; 734739 V064 E TM-AE en la VUW INT 240/2-3 R1). Está por confirmar. Envíanos desde Contacto una foto de la placa y de la placa de características de tu caldera, o llama al 919 931 595.

¿Qué diferencia hay entre 734739 V064_E y V064_D, o entre PM-03 y PM-02?

Una tienda (Openclima) anuncia 734739 V064_D como versión de la electrónica; la de nuestras unidades es V064_E. Para PM-03 y PM-02 no consta qué diferencia hay: ninguna fuente lo explica. Una de nuestras unidades lleva PM-03 y la otra PM-02. También difieren en los relés (ZETTLER AZ761-1C-18DS o JQX-115F-H); el taller las confirma para las dos calderas.

¿Qué significan 734739, V064_E, 712024 y 734498?

734739 es el código de la placa y V064_E su versión de circuito. 712024/25/28 es el grupo de montaje serigrafiado (Baugr.): 712024 es la referencia de nuestro inventario para una unidad, Openclima la da como versión de electrónica y un foro cita 712025 en la placa de características de una VUW INT242/2-3 R2. 734498 es el marcado del circuito integrado. Ninguna fuente explica TM-AE, TC-AE ni TL-AE/39.

¿Es la misma placa que la 0020034604?

No consta. Ninguna fuente leída une 734739 V064_E con 0020034604. En los despieces de la VMW 242/2-3 y de la VMW 28/362-5 R3 es la pos. 11 de la caja de comando («Soporte circuito impreso») y no citan 734739. Una ficha de climatizacioniberica.es la da para la VMW 242/2-3 R2 y la VMW 28/362-5 R3; otra ficha de la misma tienda no la incluye para la VMW 28/362-5 R3. Nuestro taller confirma 734739 V064_E para esas dos.

¿Quién debe montar esta placa?

Un técnico cualificado: tiene bornes de 230 V (L, N, tierra, 3, 4, 5) y gobierna una caldera de gas. Antes de montarla, comprueba que coinciden todos los códigos: un vendedor de placas usadas avisa de que, si no coinciden, la placa no será compatible.

Cómo hemos verificado esta ficha

Vaillant 734739

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

Identidad confirmada por 4 orígenes (3 anuncios o tiendas y 1 foro) que unen 734739 V064_E con una placa Vaillant. Las calderas VMW 242/2-3 R2 y 28/362-5 R3 las confirma el taller; ninguna fuente externa las cita con este código.

Fuentes consultadas

recycledspareparts.co.uk: placa Vaillant usada 712024 25 28 TL-AE 39 734739 v064_e TM-AEMismos 734739 v064_e, TM-AE, TL-AE 39 y 712024 25 28; todos los números deben coincidir
Foro monitor.espec.ws: placa 734739 V064_E en una Vaillant turboMAX pro VUW INT242/2-3 R2Placa de control 734739 V064_E TM-AE TC-AE TL-AE/39 en esa caldera; 712025 en su placa de características
Foro monitor.espec.ws: placa 734739 V064 E TM-AE en una Vaillant VUW INT 240/2-3 R1Placa de control 734739 V064 E TM-AE en esa caldera; componentes SMD quemados
Openclima: placa electrónica Vaillant 712024 (734739 V064_E) para VMW ES 240/2-3734739 V064_E como otro identificador; 712024 como versión de electrónica
Wallapop: anuncio de la placa electrónica Vaillant 734739 V064_ETítulo del anuncio con 734739 V064_E; sin caldera indicada

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
