Placa electrónica Vaillant group PM-02PM-02Precio a consultar
VaillantFotos de esta unidad
1 / 4

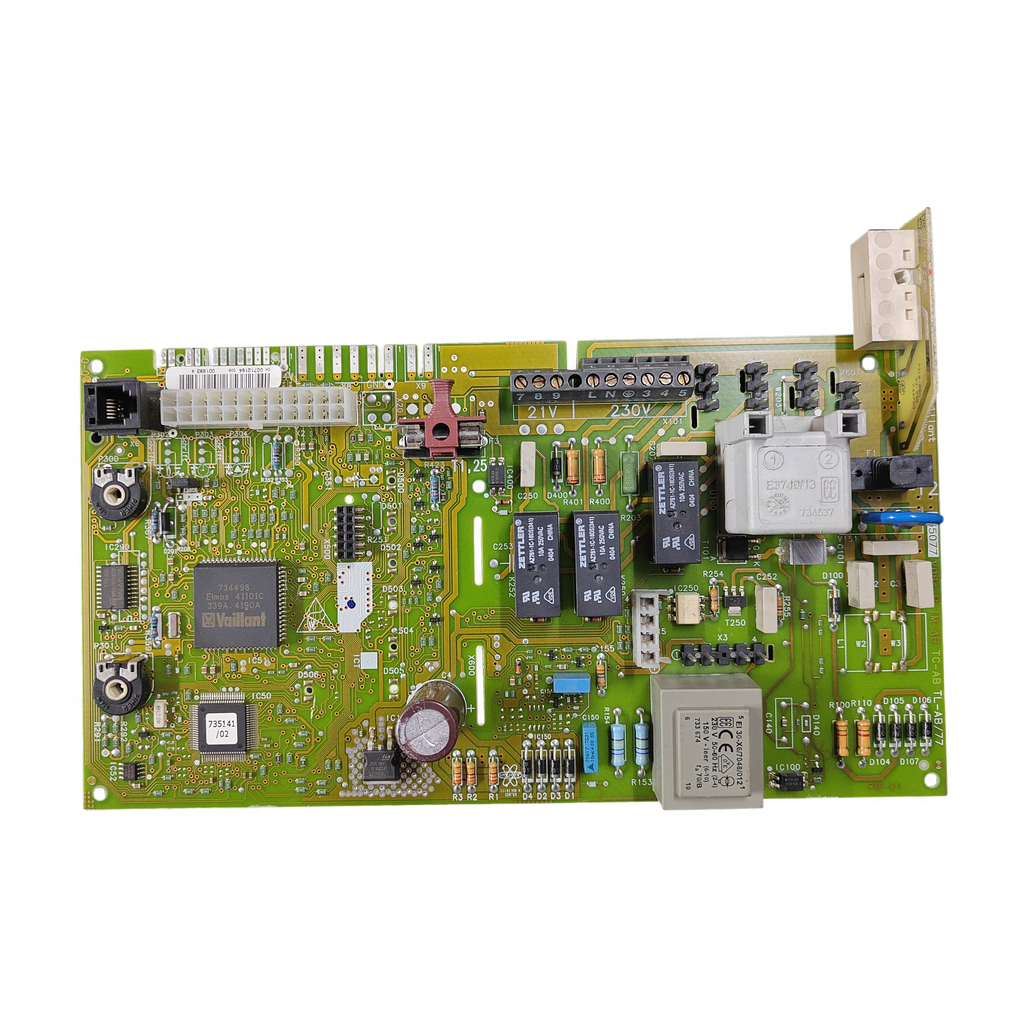

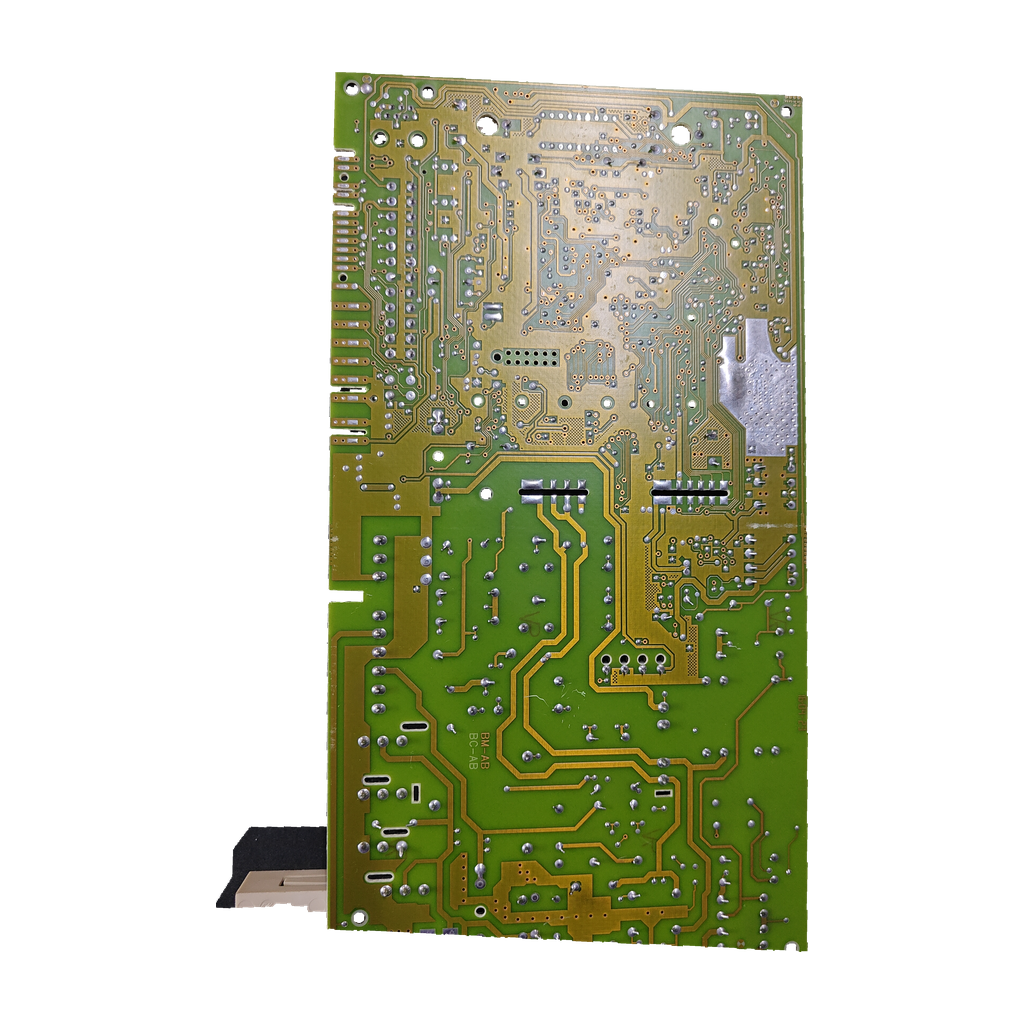

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
VaillantReferencia verificada
Placa electrónica Vaillant 712164 · 735141/02 · para VMI 282-7 R2
Referencia Vaillant712164
La placa Vaillant 712164, con la etiqueta 735141/02 sobre un circuito integrado, es una placa electrónica para la caldera VMI 282-7 R2, confirmada por nuestro taller. Tres tiendas la dan como placa Vaillant. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Código Vaillant 712164
- Chip 735141/02
- Para VMI 282-7 R2
- Primario 230 V · 50-60 Hz
Todos los códigos de esta unidad2
- Referencia Vaillant
- 712164
- SKU Ecoklima
- PLC164
Las tiendas muestran versiones distintas del 712164 (una «v2», otra con 735077 V084): compara todos los marcados, no solo el 712164.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
5 pasosEs la placa electrónica de la caldera Vaillant y, según una tienda, va detrás del frontal. Esa tienda la sospecha cuando la caldera se bloquea del todo, no muestra ninguna luz en el panel o falla al encender de forma aleatoria.
Compruébalo en tu placa
- Con la caldera sin tensión, abre el frontal: según una tienda la placa va detrás de él.
- Busca en tu placa el 712164 y la etiqueta 735141/02 sobre un circuito integrado; compara también 734498, ELMOS 41101C y 339A 4190A.
- Mira el transformador (EI 30-X6/7048/012) y el marcado del circuito (TM-AB, TC-AB, TL-AB/77). Los chips solos no bastan para identificarla.
- No la confundas con la 0020034604, otra placa Vaillant que ninguna fuente une al 712164.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
| 712164 | Código Vaillant de la placa: en la bolsa y en el código de barras de la pieza; 3 tiendas la dan como placa Vaillant |
|---|---|
| 00712189 | Referencia OEM junto al 712164 en una tienda |
| 735141/02 | Etiqueta sobre un circuito integrado de la pieza |
| 734498 · ELMOS 41101C · 339A 4190A | Marcados de otro circuito integrado de la pieza |
| EI 30-X6/7048/012 | Transformador de la pieza: primario 230 V, 50-60 Hz (también 733 674 y ta 70/B) |
| TM-AB · TC-AB · TL-AB/77 | Marcado del circuito impreso |
No la confundas con
- 0020034604Placa Vaillant que el despiece del VMI 282-7 R2 llama «Soporte circuito impreso» · Es otro código: ninguna fuente abierta lo une al 712164 ni dice que sea equivalente
- 735077 V084Marcado que una tienda pone junto al 712164 en su módulo VMI ES 32/362-7 · No figura en esta pieza, que lleva 735141/02; la tienda no explica la relación
Calderas en las que va
1 confirmadaLas calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Vaillant VMI 282-7 R2Confirmada por nuestro taller · también en climatizacioniberica.es
Por confirmarPor confirmar
- Vaillant VMI ES 32/362-72 tiendas: recirepuestos.es y climatizacioniberica.es (712164)
- Vaillant VMI 282-7 R31 tienda: climatizacioniberica.es (712164)
- Vaillant VMI ES 32/362-7 R31 tienda: climatizacioniberica.es (712164)
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos verificados y leídos en esta unidadDatos de fuentes externas
- Ubicación
- Detrás del frontal de la calderaTienda climatizacioniberica.es
Identificación y códigos del repuesto
- Código de barras en etiqueta
- 04 00712164 008 001693 4
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Serigrafías/conectores
- X20, X8, R350, R352-R353, D501, D503
- Bornes marcados
- 21 V; 230 V
- Transformador — primario marcado
- 230 V; 50-60 Hz; bornes 2-4
- Transformador — secundario marcado
- 150 V - leer; bornes 6-10
- Transformador — marcados adicionales
- 733 674; ta 70/B
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Síntomas de que puede fallar
Lo que revisa el técnicoLa caldera se bloquea por completo o no muestra ninguna luz en el panel frontal.
Una tienda que vende el 712164 lo cita como señal de placa dañada. Un técnico debe medir antes la alimentación de la placa.
Fallos de encendido aleatorios.
La misma tienda los relaciona con la placa.
No responde al termostato, códigos de error erráticos o chasquidos de relés.
La tienda lo cita como señal de la placa; los códigos de tu caldera están en su manual.
Estos síntomas salen de la ficha de una tienda, no de una tabla oficial de Vaillant.
La lista oficial de códigos de Vaillant da la PCB como causa posible de F27, F28, F61 y F62. Es una lista general, no específica de la VMI 282-7 R2 ni de esta placa: ninguna fuente abierta une un código de error concreto a esta placa.
Antes de cambiar la placa
Lo que revisa el técnicoMonta con un técnico
La placa trabaja a 230 V y la caldera con gas: que la monte un instalador cualificado.
No te fíes solo de los chips
735141/02, 734498 y ELMOS 41101C también salen en un anuncio de la placa 0020034604 (VMW ES).
Preguntas frecuentes
7 preguntas¿Dónde está el código de esta placa y qué otros marcados debo comparar?

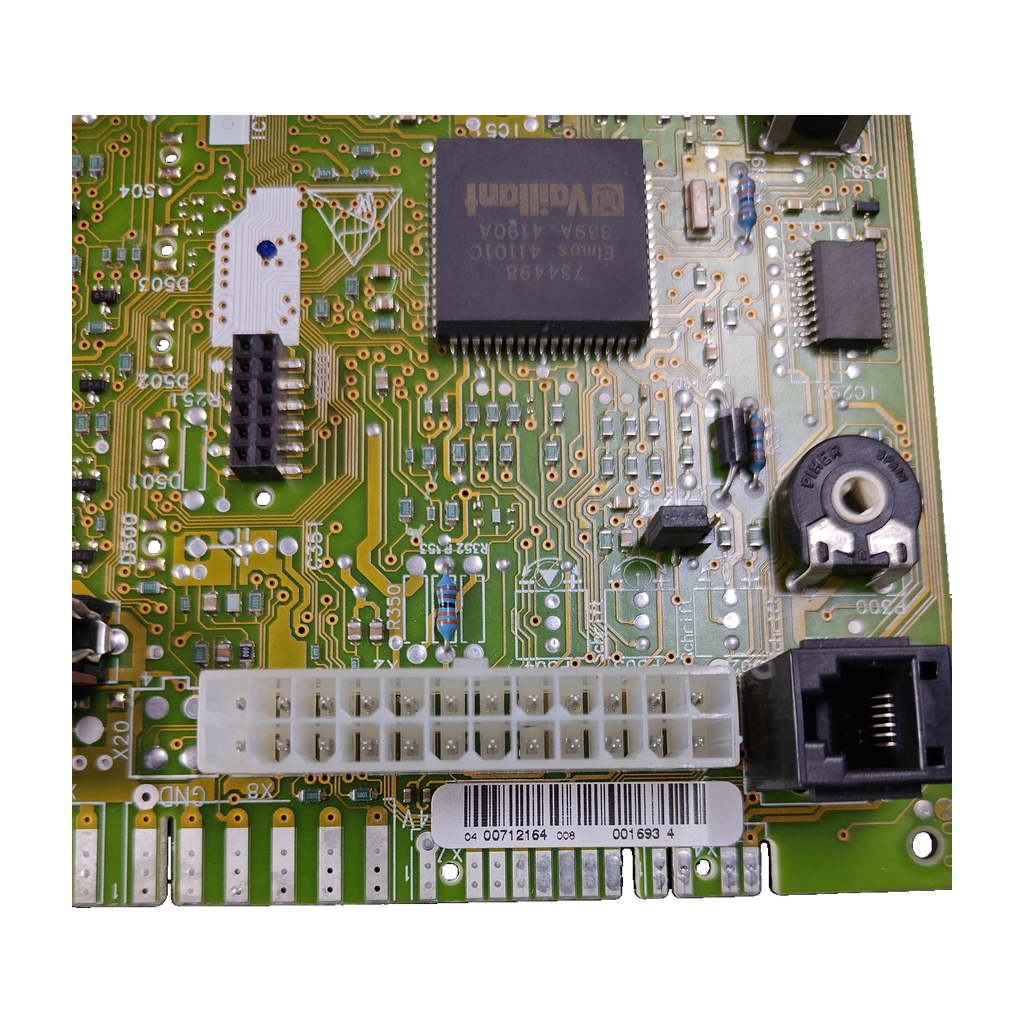

En esta pieza el 712164 figura en la bolsa y en el código de barras 04 00712164 008 001693 4. Compara además la etiqueta 735141/02 del circuito integrado, 734498, ELMOS 41101C y 339A 4190A, el transformador EI 30-X6/7048/012 (primario 230 V, 50-60 Hz) y el marcado TM-AB, TC-AB y TL-AB/77.
¿Sirve para mi Vaillant VMI 282-7 R2?
Sí. Nuestro taller ha confirmado esta placa para la VMI 282-7 R2, y climatizacioniberica.es también la lista para ese modelo con el código 712164. Es la única fuente externa que nombra esa caldera: las otras dos tiendas leídas dan el 712164 sin citarla.
¿Sirve también para la VMI 282-7 R3 o la VMI ES 32/362-7?
Por confirmar. climatizacioniberica.es da el 712164 para la VMI 282-7 R3, la VMI ES 32/362-7 y la VMI ES 32/362-7 R3; recirepuestos.es lo da para la VMI ES 32/362-7. Compara los marcados de tu placa o envíanos desde Contacto una foto de su etiqueta y de la placa de características de la caldera.
¿Es lo mismo el 712164 que el 0020034604?
No lo sabemos. El despiece del VMI 282-7 R2 que hemos leído lista el 0020034604 como «Soporte circuito impreso» en la caja de comando y en el texto leído no aparece el 712164 (el extracto se corta en la posición 13 de esa caja). Remle lo vende como placa para el VMI 282-7 R2 y R3. Ninguna fuente une los dos códigos, así que no los damos por equivalentes. Para tu R2 manda lo confirmado por nuestro taller.
¿Qué significan 712164, 00712189 y ELMOS 41101C?
712164 es el código con el que tres tiendas venden la placa Vaillant; climatizacioniberica.es lo da como referencia OEM «712164 / 00712189». 734498 y ELMOS 41101C van marcados en un mismo circuito integrado de la pieza: un anuncio de otra placa Vaillant (0020034604) los cita como «microcontrolador Elmos 41101C / Vaillant 734498». Ninguna fuente explica el 735141/02.
¿Qué síntomas apuntan a esta placa?
Una tienda que vende el 712164 cita que la caldera se bloquea por completo, no muestra ninguna luz en el panel, falla al encender de forma aleatoria, no responde al termostato, da códigos de error erráticos o hace chasquidos de relés. No es una tabla oficial: un técnico debe descartar antes otras piezas.
¿Quién debe montarla?
Un técnico cualificado. La placa trabaja a 230 V (el transformador de esta pieza marca primario 230 V) y la caldera con gas; una tienda no recomienda el montaje por personal no cualificado, porque exige manipular componentes eléctricos sensibles y ajustar parámetros de gas.
Cómo hemos verificado esta ficha
Vaillant 712164Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes
Tres tiendas (climatizacioniberica.es, recirepuestos.es, openclima.com) dan el 712164 como placa Vaillant; solo la primera nombra la VMI 282-7 R2. Sin despiece oficial. Remle y el despiece de la VMI 282-7 R2 dan 0020034604 para esa caldera; manda lo confirmado por el taller.
Fuentes consultadas
- Climatización Ibérica: placa Vaillant VMI ES 32/362-7 R3 (712164 / 00712189)Lista VMI 282-7 R2 y R3 y VMI ES 32/362-7; ubicación y síntomas
- Recirepuestos: módulo/placa Vaillant VMI ES 32/362-7 Aquablock (712164), reacondicionada712164 junto a 735077 V084 para la VMI ES 32/362-7
- Openclima: placa electrónica Vaillant (712164----) v2712164 como versión de electrónica Vaillant
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
