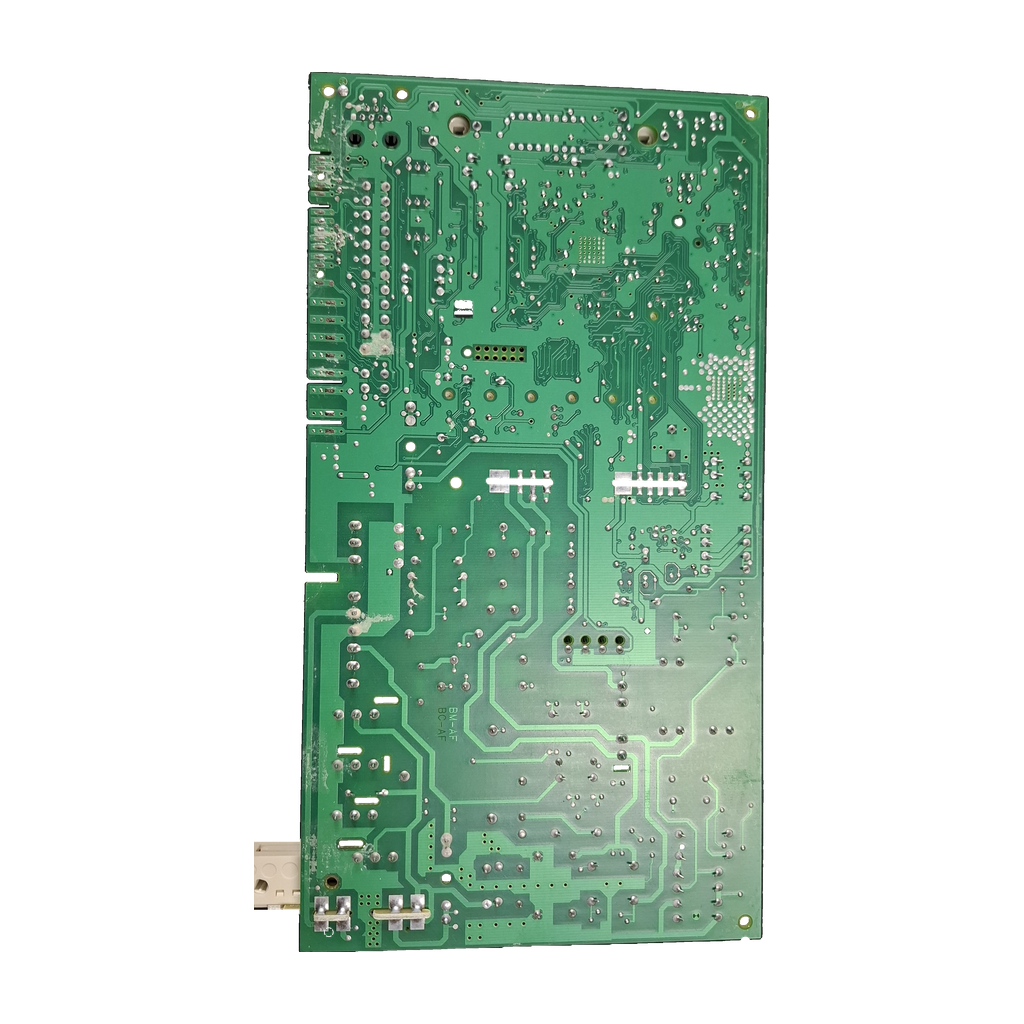

Placa electrónica Vaillant Euro all · 0020034604 · PCB 0020184925 V084_F: Vista de componente

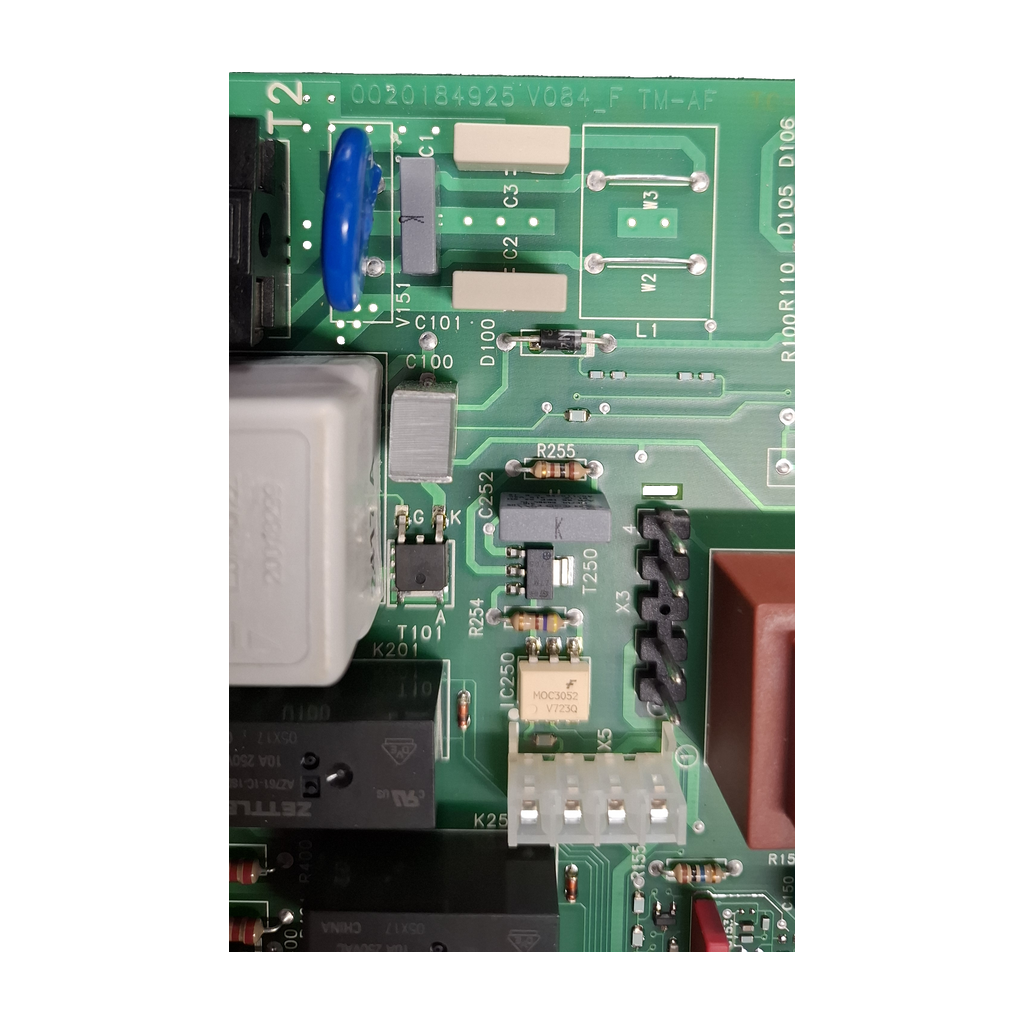

Placa electrónica Vaillant Euro all · 0020034604 · PCB 0020184925 V084_F: Vista de componente
VaillantFotos de esta unidad
1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant Euro all · 0020034604 · PCB 0020184925 V084_F

Referencia Vaillant0020034604

Placa Vaillant «Euro all» (embalaje 0020034604, etiqueta 0020092348, PCB 0020184925 V084_F). El embalaje 0020034604 indica las familias VUI, VU, Pro y Plus antiguas, sin modelo ni revisión; 3 o más tiendas la dan para Aqua Plus VUI 362-7, Thermocompact y Turbomax Plus. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Referencia 0020034604
  • Etiqueta 0020092348
  • Primario 230 Vac · 50-60 Hz
Todos los códigos de esta unidad5
Referencia Vaillant
0020034604
Código del circuito
0020184925 V084_F TM-AF
Código de la etiqueta
0020092348
Modelo
Euro all
SKU Ecoklima
PLCN016

Nuestra unidad lleva tres códigos Vaillant, pero ninguna fuente leída los une: no los des por equivalentes sin comparar la placa.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica principal. Una tienda la describe como su centro de control: vigila sensores, interruptores y termostatos y aplica los parámetros de seguridad. Un técnico debe descartar antes otra avería.

Compruébalo en tu placa
  1. Busca en la etiqueta adherida a la placa el 0020092348 y el segundo identificador, 7431 0086 U; en la placa, la designación impresa «Leiterplatte Euro all» y la serigrafía 0020184925 V084_F TM-AF.
  2. Compara con el 0020034604 del embalaje, el código con el que más tiendas la venden. Algunas citan como anteriores el 130805, 130806, 130821 o 130827.
  3. Una tienda da el 0020092348 para la Turbomax VUW 242E/282E y otra, de segunda mano, para la TURBOmax/THERMOcompact/AQUAplus 824/828 (por confirmar). El 0020034604 sale con Turbomax Plus 824E/828E. Ninguna fuente aclara si son la misma caldera.
  4. Mira en la placa de características de tu caldera el modelo exacto y la revisión (R1, R2, R3): el embalaje solo da familias.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
0020034604Referencia del embalaje y de nuestro taller; 12 tiendas la dan como placa Vaillant
0020092348Etiqueta de la placa; 3 tiendas la dan como placa Vaillant
0020184925 V084_F TM-AFSerigrafía; la designación impresa es «Leiterplatte Euro all»
7431 0086 USegundo identificador de la etiqueta
735324 /03Circuito integrado
733674Transformador COMELIT
130805, 130806, 130821, 130827Códigos anteriores del 0020034604 (3 tiendas); también 130473, 130474 y 130818 (2)
735076Código antiguo del 0020092348 (Boilerpcb)
No la confundas con
  • 712164 / 00712189Placa que una tienda da para la VMI ES 32/362-7 R3 · No consta que equivalga a la 0020184925 V084_F
  • 13-0390 / 13-0391Circuitos impresos de las TURBOmax VUW 242/282 E (catálogo oficial de 1996) · En el tramo leído no salen los códigos de esta placa

Calderas en las que va

7 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Familias indicadas en el embalaje 0020034604: VUI, VU, Pro y Plus antiguas; sin modelo ni revisión concretos.Confirmada por nuestro taller
  • Vaillant Aqua Plus VUI 362-76 tiendas por 0020034604
  • Vaillant Thermocompact 615E VU 152/2-5, 620E VU 202/2-5, 624E VU 242/2-5 y 628E VU 282/2-54 a 6 tiendas por 0020034604
  • Vaillant Thermocompact 637E VU 362/2-55 tiendas por 0020034604, una por su código VU 362/2-5
  • Vaillant Turbomax Plus 824E VUW 242/2-5 y 828E VUW 282/2-54 tiendas (824E) y 5 (828E) por 0020034604, una por su código VUW
  • Vaillant Turbomax Plus 837E VUW 362/2-53 tiendas
  • Vaillant Turbomax Pro 24E VUW 242/2-33 tiendas, una por su código VUW 242/2-3
Por confirmarPor confirmar
  • Vaillant Turbomax Pro 28E VUW 282/2-32 tiendas por 0020034604
  • Vaillant Turbomax Plus 836E1 tienda por 0020034604
  • Vaillant VUI 280-7 y VUI 280-7 R31 tienda por 0020034604
  • Vaillant atmoTEC y turboTEC Pro/Plus (series /3)1 tienda por 0020034604 (Bricobas)
  • Vaillant Turbomax VUW 242E y VUW 282E1 tienda por 0020092348; el catálogo de 1996 cita otros circuitos
  • Vaillant TURBOmax, THERMOcompact y AQUAplus 824 y 8281 tienda de segunda mano por 0020092348
  • Vaillant VMW ES 242-32 tiendas: una por 0020092348 y otra, en el título, por 0020034604
  • Vaillant VMI ES 32/362 7 R31 tienda por 0020184925 V084_F; otra da la 712164 / 00712189
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Tipo de pieza
Placa electrónica / circuito impreso
Designación impresa
Leiterplatte Euro all
Marcaje de la PCB
TL-AF
Marcaje de variante
J55
Marcajes de tensión en los bornes
230 V; 21 V
Marcaje adicional de tensión en la placa
24 V
Fabricante y código del transformador integrado
COMELIT; 733674
Primario del transformador
230 Vac; 50-60 Hz
Marcaje secundario del transformador (tensión no confirmada)
Tensión no confirmada; marcajes literales: 0.6VA; 1-5
Temperatura indicada en el transformador
ta 70 °C

Datos de nuestro inventario

Tipo
placa electrónica / circuito impreso de control

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico
Código de producto (DSN)

Una tienda belga lo pide tras cambiar la placa (series /3), normalmente en d-92. Mira el manual de tu caldera.

Monta con un técnico

La placa trabaja a 230 V y controla un aparato de gas.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

En la etiqueta adherida a la placa (0020092348 y 7431 0086 U), en la designación impresa «Leiterplatte Euro all» y en la serigrafía 0020184925 V084_F TM-AF. El circuito integrado lleva 735324 /03, el transformador COMELIT 733674 y el embalaje, la referencia 0020034604.

¿Para qué calderas Vaillant sirve esta placa?

El embalaje 0020034604 indica las familias VUI, VU, Pro y Plus antiguas, sin modelo ni revisión concretos. Con el 0020034604, de 3 a 6 tiendas la dan para la Aqua Plus VUI 362-7, las Thermocompact 615E, 620E, 624E, 628E y 637E, las Turbomax Plus 824E, 828E y 837E y la Pro 24E.

¿Cambia algo según el año o la revisión (R1, R2, R3) de mi caldera?

Heating Spare Parts da el mismo 0020034604 para la Thermocompact 615E de 2000-2001, R1 (2002-2004) y R3 (2004-2008), y para la Aqua Plus VUI 362-7 de 2002-2005 y R3 (2005-2008). El embalaje no concreta revisión: mírala en la placa de características de tu caldera.

¿Qué diferencia hay entre 0020034604, 0020092348 y 0020184925 V084_F?

Nuestra unidad lleva los tres: 0020034604 en el embalaje, 0020092348 en la etiqueta y 0020184925 V084_F en la serigrafía. Ninguna fuente los une. Tres tiendas dan el 0020034604 como sustituto del 130805, 130806, 130821 y 130827.

¿Hay un despiece oficial de Vaillant con este código?

Ninguno leído con ese código. Heating Spare Parts reproduce listas de recambios donde el 0020034604 figura como «PRINTED CIRCUIT BOARD» de la Aqua Plus VUI 362-7 R3 y de la Thermocompact 615E. El catálogo oficial de las TURBOmax VUW 242/282 E (1996) cita otros circuitos, 13-0390 y 13-0391.

¿Sirve para la Vaillant VMI ES 32/362 7 R3 o la VMW ES 242-3?

Cada una tiene 1 o 2 fuentes: Recirepuestos da el 0020184925 V084_F para la VMI y Openclima el 0020092348 para la VMW. Otra tienda da para la misma VMI la placa 712164 / 00712189 (climatizacioniberica.es): no consta que esta sea su placa. Compara etiqueta y serigrafía o envíanos una foto desde Contacto.

¿Quién debe montarla y qué hay que ajustar después?

Un técnico cualificado: el transformador integrado trabaja a 230 Vac y la caldera quema gas. Heating and Catering Parts recomienda un instalador registrado (Gas Safe). Para el 0020034604 en las series /3, Bricobas indica configurar el código de producto (DSN) en el menú de diagnóstico, normalmente d-92.

Cómo hemos verificado esta ficha

Vaillant Euro all

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

El 0020034604 lo dan como placa Vaillant 12 tiendas, sin despiece oficial leído. Ninguna fuente une con él el 0020092348 ni el 0020184925 V084_F, y otra tienda da la 712164 / 00712189 para la VMI ES 32/362-7 R3.
