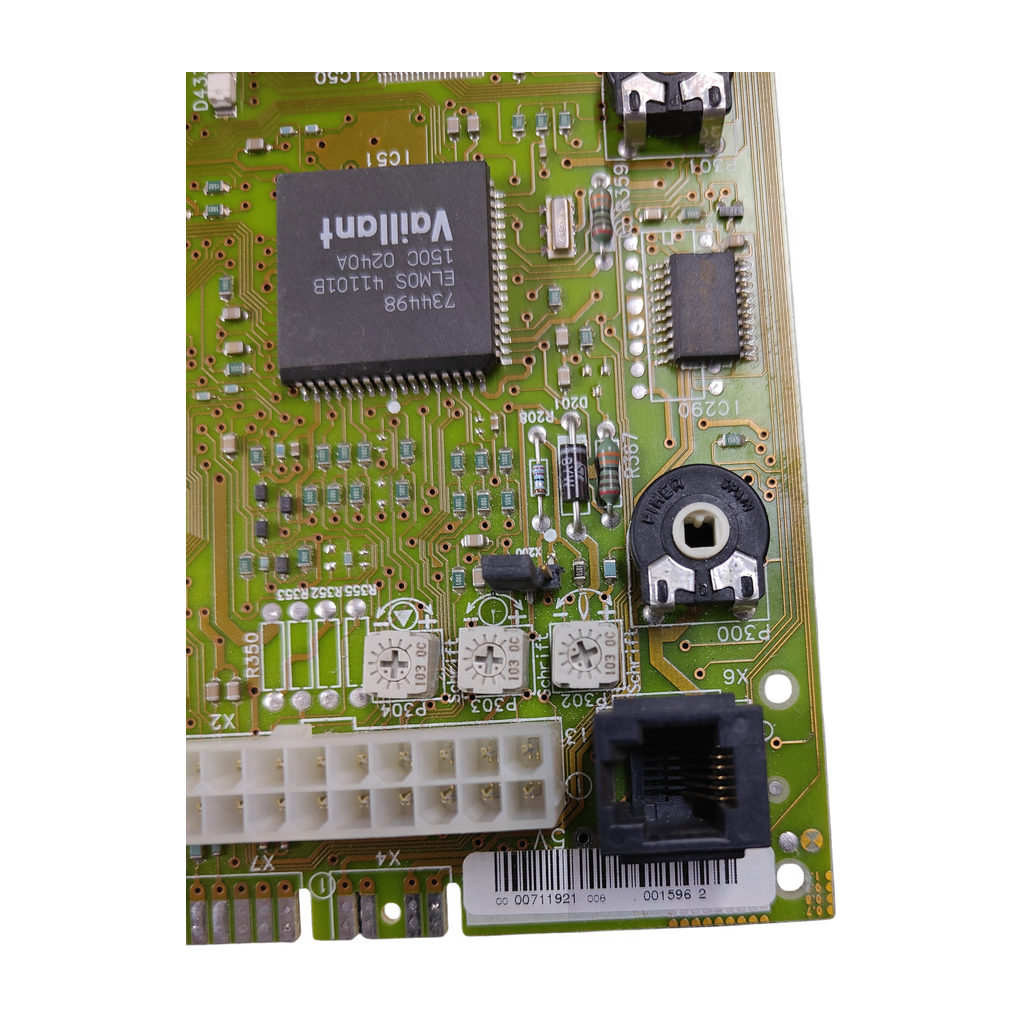

Placa electrónica Vaillant PCB 734629 · para la caldera VMW ES 240/3: Pieza e identificador ampliado

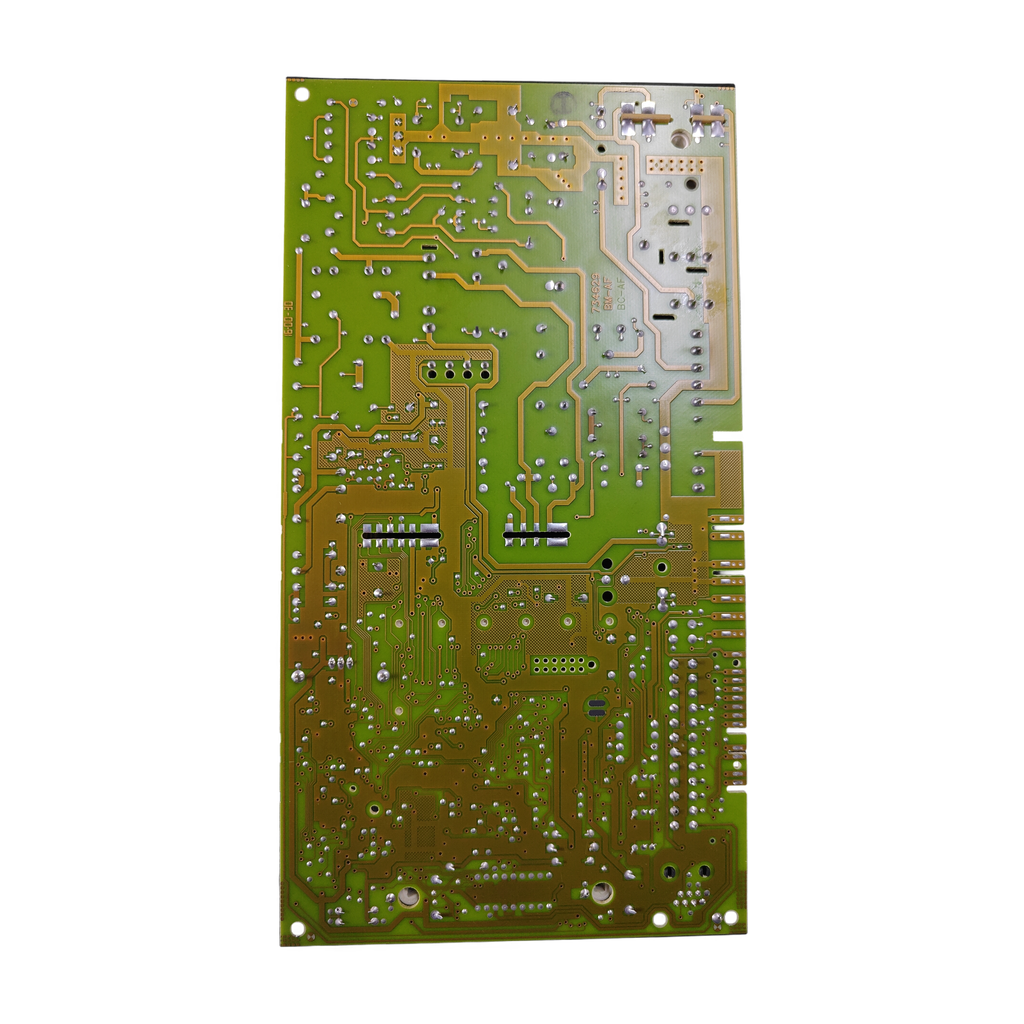

Placa electrónica Vaillant PCB 734629 · para la caldera VMW ES 240/3: vista 2

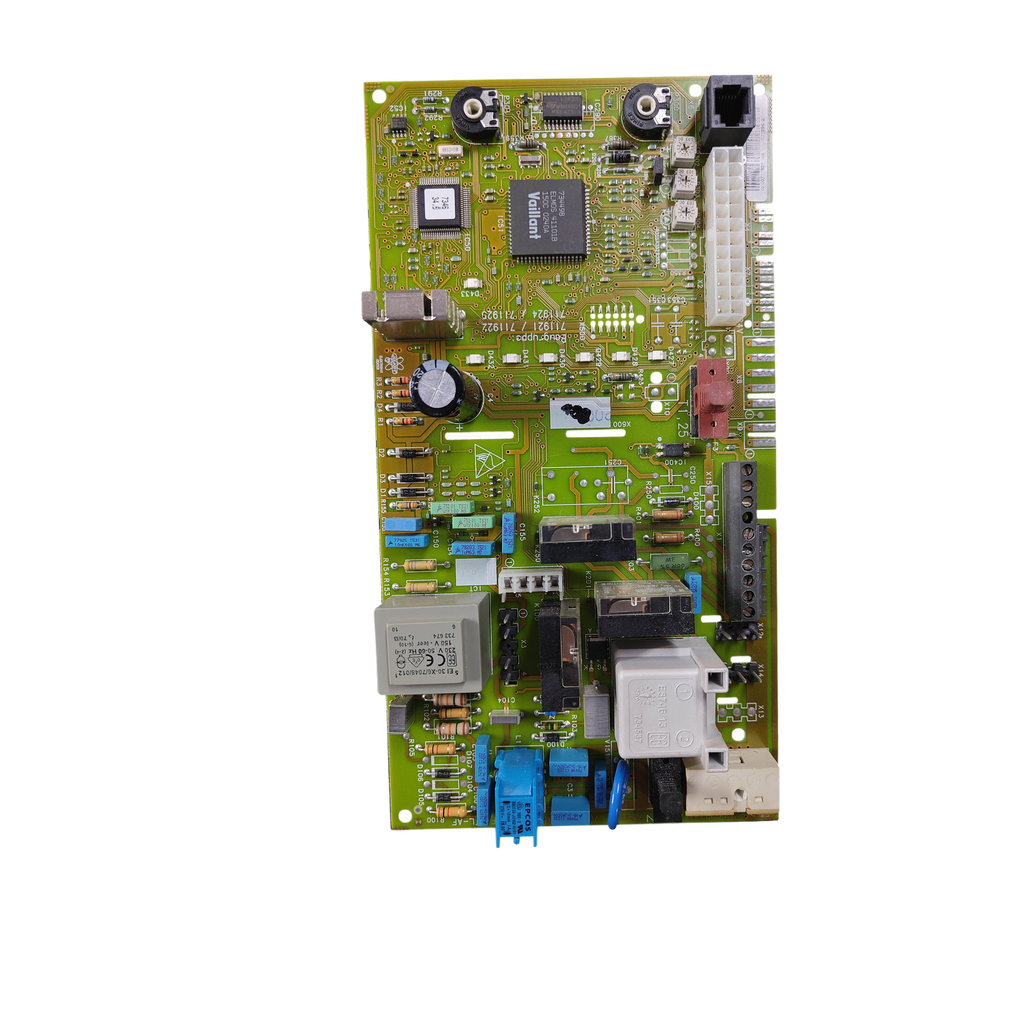

Placa electrónica Vaillant PCB 734629 · para la caldera VMW ES 240/3: vista 3

Placa electrónica Vaillant PCB 734629 · para la caldera VMW ES 240/3: vista 4

VaillantFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantReferencia verificada

Placa electrónica Vaillant PCB 734629 · para la caldera VMW ES 240/3

Referencia Vaillant734629

La PCB 734629 es una placa electrónica Vaillant, usada y revisada, que nuestro taller ha confirmado para la caldera Vaillant VMW ES 240/3. Circuito 1600-30; dos tiendas la listan también como 130805.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Vaillant VMW ES 240/3
PCB 734629 · circuito 1600-30
Relé 10 A · 250 V~
Bornes L, N, 3, 4, 5, 7, 8, 9

Todos los códigos de esta unidad3

Referencia Vaillant: 734629
Modelo: PCB 734629
SKU Ecoklima: PLC171

En las páginas leídas no se explican el 734498, el 001596 2, el 7346 34.5 ni el 00 00711921 008. Compáralos con los de tu placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de la caldera: en esta unidad lleva los bornes L, N, 3, 4, 5, 7, 8 y 9 y un relé de 10 A.

Compruébalo en tu placa

Mira la cara de soldadura de tu placa: debe llevar impreso 734629, 1600-30, BM-AF y BC-AF. Comprueba también que tenga los bornes L, N, 3, 4, 5, 7, 8 y 9 y un relé de 10 A.
Compara también los códigos marcados: 001596 2, 734498, 7346 34.5 y 00 00711921 008.
Confirma el tipo de tu caldera en su placa de características, en la parte inferior del aparato (según el manual de usuario de Vaillant).
No des por iguales el 734629 y el 0020034604: en las páginas leídas no se unen. Compara siempre los códigos impresos.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la placa y de la placa de características de la caldera.

Códigos de esta pieza

734629	Código principal de la placa (PCB), en la cara de soldadura
734498	Identificación marcada en la placa
001596 2	Código marcado en la placa (también 001596-2)
7346 34.5	Código marcado en la placa (también 734634.5)
00 00711921 008	Código marcado en la placa (también 0000711921008)
1600-30	Circuito impreso, cara de soldadura (junto a 734629, BM-AF y BC-AF)
130805	Referencia Vaillant que 2 tiendas listan junto al 734629
H1101B / 41101B	Circuito integrado ELMOS montado (dos lecturas de la foto del marcado)

No la confundas con

0020034604Placa Vaillant que 3 tiendas dan como sustituta del 130805 (Turbomax, Thermocompact, series VU/VUW) · En las páginas leídas ninguna la une al 734629: compara los códigos antes de pedir

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW ES 240/3Confirmada por nuestro taller

Por confirmarPor confirmar

Vaillant Thermo Compact 637E y Turbomax Plus 837E2 tiendas con el 734629: adlink.co.uk (637E y 837E) y heatingandcateringparts.com (Turbomax Thermocompact, en el título)
Vaillant VUW (serie)1 tienda con el 734629 («VUW MAIN PCB», nationalboilerspares.co.uk, sin lista de modelos). El 130805 o el 0020034604 aparecen para Thermocompact, Turbomax y Aqua Plus en nationalboilerspares.co.uk; para Turbomax Plus, también en boilerpcb.com.

No sirve para

VUW FR 240-3Su manual de instalación (FR02 09/2000) cita otra placa: 130473 (línea «Er.7 Platine 130473»)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de nuestro inventario

Marcajes de placa: GND, 24 V y 5 V
Bornes visibles: L, N, 3, 4, 5, 7, 8 y 9
Relé montado: 10 A; 250 V~
Condensador EPCOS montado: B32922; clase X2; 275 V~
CI ELMOS montado: H1101B, lectura fotográfica · 41101B, lectura alternativa fotográfica
PCB cara soldadura: 1600-30; 734629; BM-AF; BC-AF
Aplicación indicada en inventario: VMW ES 240/3
Código marcado: 00 00711921 008; 001596 2; 7346 34.5

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Fotografía los códigos

Haz una foto de la cara de soldadura y de los códigos marcados antes de pedir la pieza.

Bornes 7, 8 y 9

El manual de instalación del VUW FR 240-3 (FR02 09/2000, otro modelo) avisa: no conectar los bornes 7, 8 y 9 a la red, riesgo de destruir la electrónica.

Monta con un técnico

Es mejor que la monte un técnico. Esta unidad lleva un relé de 10 A · 250 V~ (dato de la etiqueta).

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

El código principal, 734629, va impreso en la cara de soldadura, junto a 1600-30, BM-AF y BC-AF. Compara además los códigos marcados: 001596 2, 734498, 7346 34.5 y 00 00711921 008. En las páginas leídas no se explican estos últimos, así que la comparación es con tu placa.

¿Sirve para mi Vaillant VMW ES 240/3?

Sí. Nuestro taller ha confirmado la placa PCB 734629 para la Vaillant VMW ES 240/3. Las tiendas que hemos leído dan el 734629 para otras calderas Vaillant (Thermo Compact 637E, Turbomax Plus 837E, serie VUW) y ninguna nombra la VMW ES 240/3 exacta. arbogroup.eu lista el 0020034604 para la VMW 240-3 (sin ES) y climatizacioniberica.es para la familia VM/VMI/VMW/VUW; en lo leído, ninguna de las dos cita el 734629.

¿Sirve para otras calderas Vaillant, como la Thermo Compact 637E o la Turbomax Plus 837E?

Está por confirmar. adlink.co.uk titula su ficha «VAILLANT THERMO COMPACT 637E & TURBOMAX PLUS 837E BOILER PCB 130805 734629» y dice «Will fit» para ambas. heatingandcateringparts.com la titula «Turbomax Thermocompact … 734629 130805» y nationalboilerspares.co.uk, «VUW MAIN PCB 734629», sin lista de modelos. Ninguna es una lista oficial. Envíanos una foto de tu placa y de la caldera desde Contacto, o llama al 919 931 595.

¿Qué relación hay entre el 734629, el 130805 y el 0020034604?

Dos tiendas (adlink.co.uk y heatingandcateringparts.com) listan el 734629 junto al 130805 en el título; adlink da el 130805 como Manufacturer Part Number. Tres tiendas dan el 0020034604 como sustituto del 130805 (heatingspareparts.com: «NOW USE 0020034604»). En los títulos y descripciones leídos ninguna nombra los tres a la vez: no está confirmado que el 734629 y el 0020034604 sean la misma placa.

¿Qué bornes y componentes tiene y qué hay que revisar al montarla?

Esta unidad tiene los bornes L, N, 3, 4, 5, 7, 8 y 9, marcajes GND, 24 V y 5 V, un relé de 10 A · 250 V~, un condensador EPCOS B32922 (clase X2, 275 V~) y un CI ELMOS marcado H1101B o 41101B. En el manual de instalación del VUW FR 240-3 (FR02 09/2000, otro modelo), los bornes 7, 8 y 9 son del termostato de 24 V y los 3, 4 y 5 del de 230 V, y no se deben conectar 7, 8 y 9 a la red. Ese manual no es el de la VMW ES 240/3: compara con el esquema de tu caldera.

¿Es la misma placa que lleva la caldera VUW FR 240-3?

No consta. Su manual de instalación (FR02 09/2000) cita una placa (Platine) 130473 en la línea «Er.7 Platine 130473», un código distinto del 734629 y del 130805. En las páginas leídas no hay equivalencia entre ellos. Compara los códigos de tu placa antes de pedirla.

¿Conviene que la monte un técnico?

La placa lleva un relé de 250 V~ (dato de la etiqueta de esta unidad). Si no tienes experiencia con calderas de gas, es mejor que la monte un técnico.

Cómo hemos verificado esta ficha

Vaillant PCB 734629

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

734629 es una placa Vaillant según 3 tiendas; sin despiece oficial. Ninguna página leída nombra la VMW ES 240/3 exacta: hay manuales de la VMW ES 240/3-3M y una ficha de tienda de la VMW ES 240-3, sin datos de la placa. La confirma nuestro taller. arbogroup.eu lista el 0020034604 para la VMW 240-3.

Fuentes consultadas

adlink.co.uk: ficha «Vaillant Thermo Compact 637E & Turbomax Plus 837E Boiler PCB 130805 734629»734629 y 130805 en el título; «Will fit» 637E y 837E
heatingandcateringparts.com: ficha «Vaillant Turbomax Thermocompact Boiler Pcb 734629 130805»Une el 734629 y el 130805 en el título (solo título y descripción leídos)
nationalboilerspares.co.uk: «Vaillant VUW Main PCB 734629»734629 como placa principal VUW; sin lista de modelos
nationalboilerspares.co.uk: Vaillant VU VUW PCB 130805 / 00200346040020034604 «was» 130805, 130806 y 130821
boilerpcb.com: Vaillant Turbomax Plus part numbers 0020034604 130474 130805 130806 130827130805 como número anterior del 0020034604
heatingspareparts.com: Vaillant 130805, «NOW USE 0020034604»El 0020034604 sustituye al 130805

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
