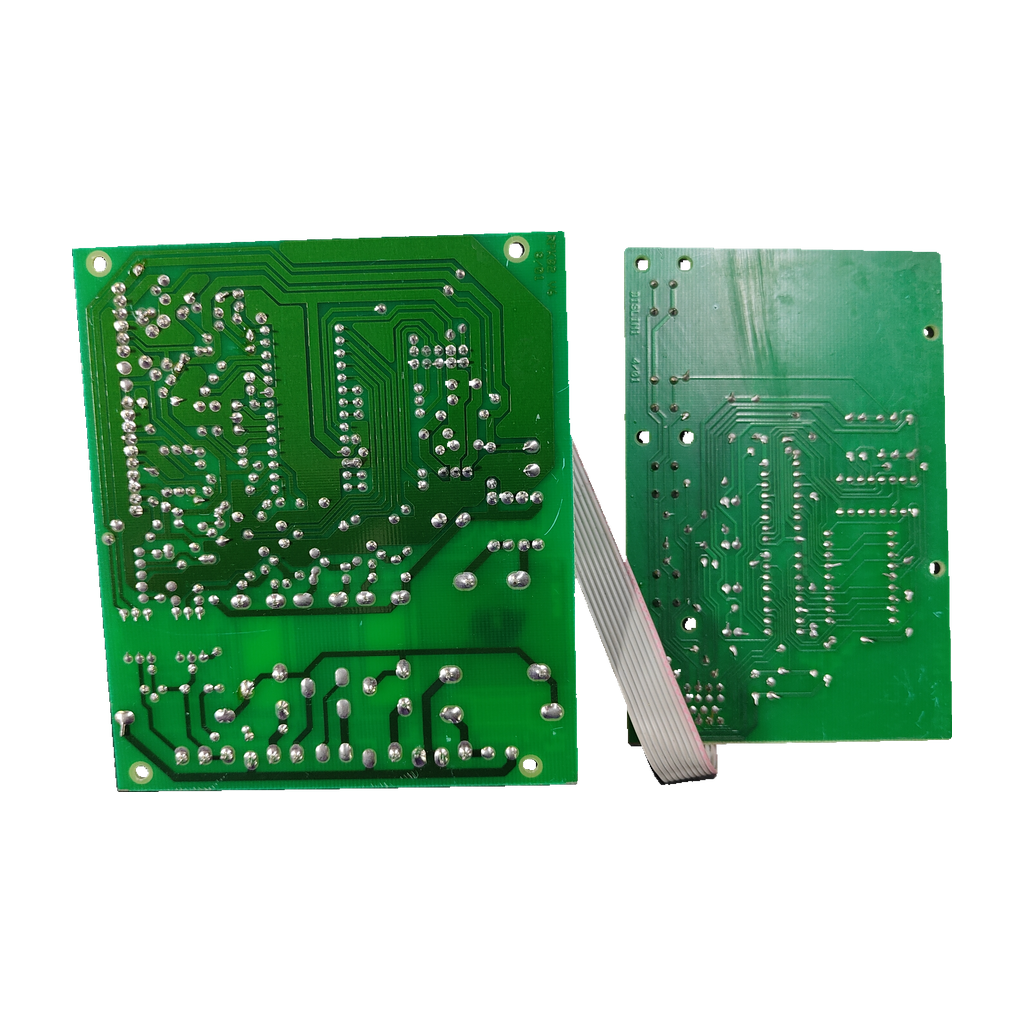

Conjunto de placas electrónicas Vaillant 4691 V.005 · DISLIN1 para VMW 232-1: vista 2

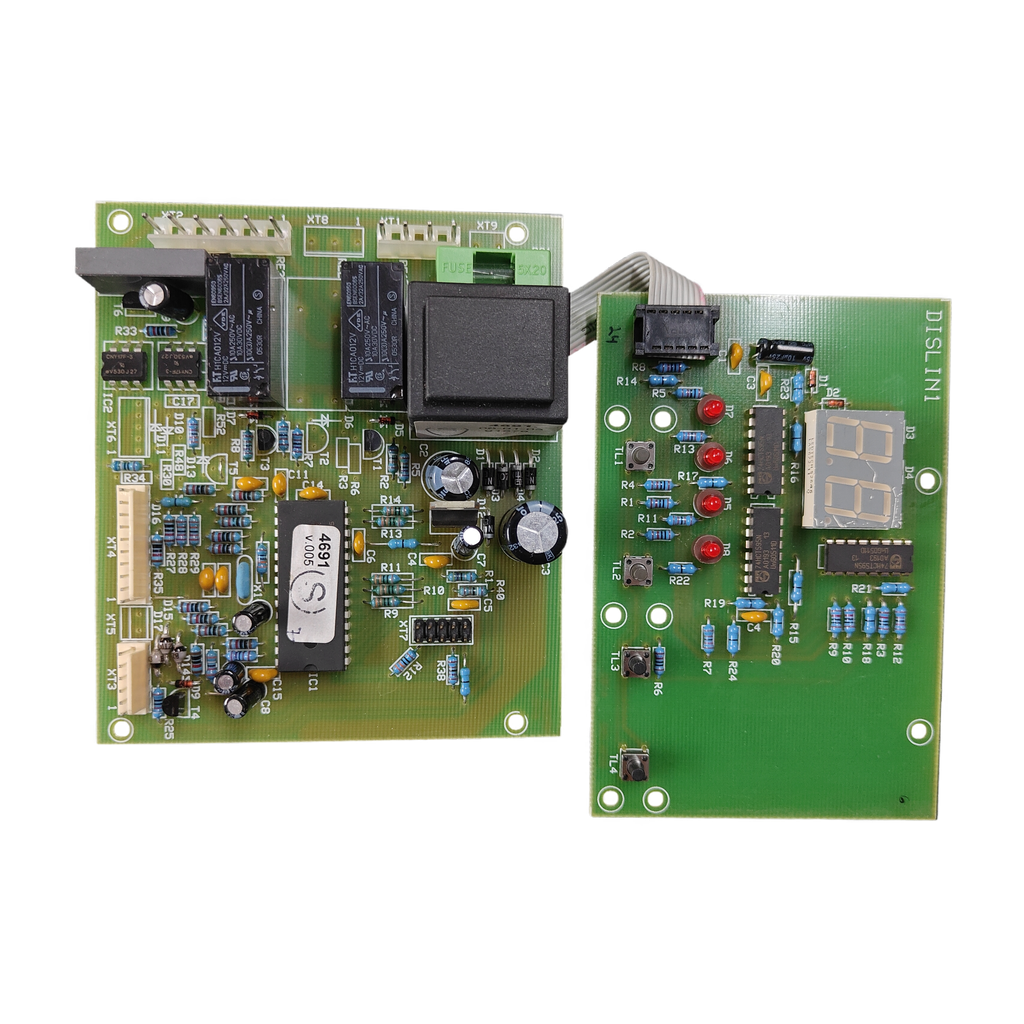

Conjunto de placas electrónicas Vaillant 4691 V.005 · DISLIN1 para VMW 232-1: vista 3

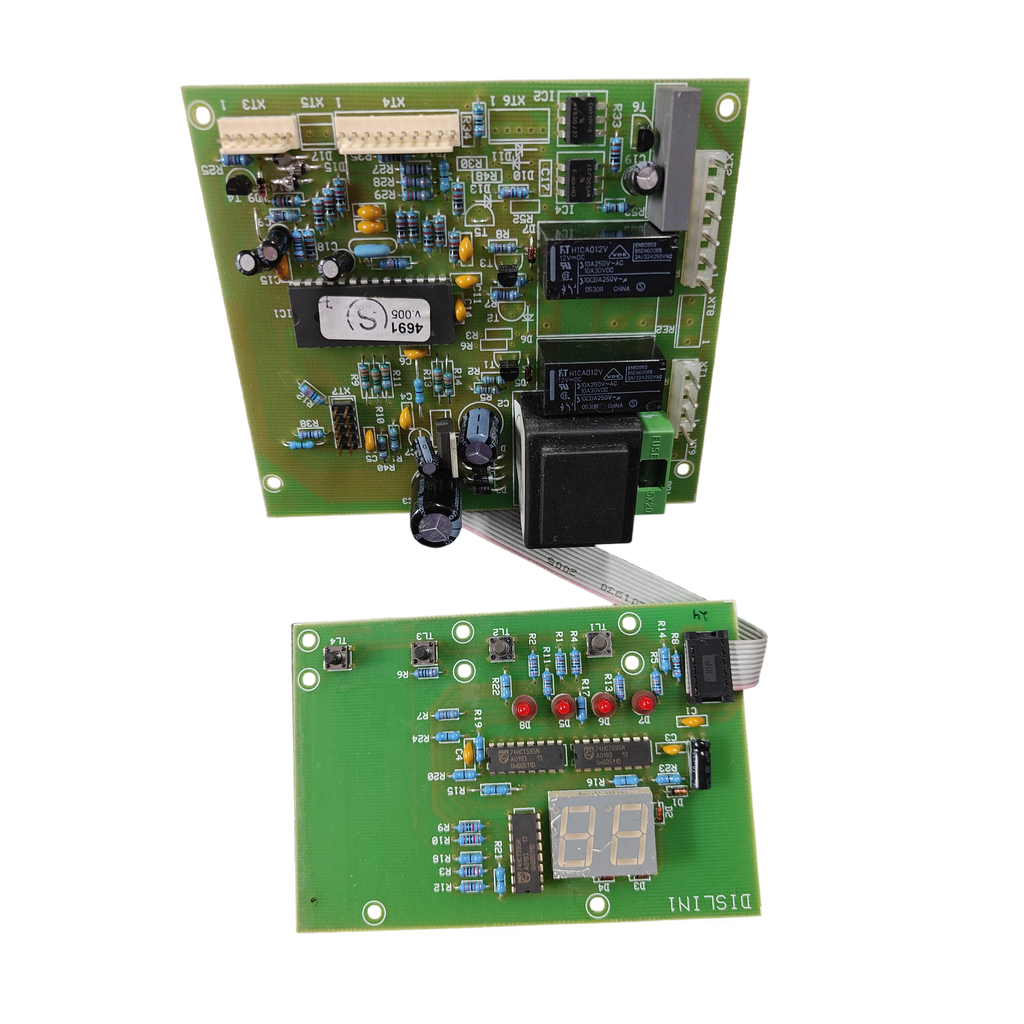

Conjunto de placas electrónicas Vaillant 4691 V.005 · DISLIN1 para VMW 232-1: vista 4

VaillantFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Conjunto de placas electrónicas Vaillant 4691 V.005 · DISLIN1 para VMW 232-1

SKU EcoklimaPLC170

Conjunto de placas electrónicas Vaillant con display de dos dígitos, marcado 4691 V.005 (también DISLIN1), que nuestro taller ha confirmado para la caldera Vaillant VMW 232-1. Usado y revisado.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Display de 2 dígitos
4 LED rojos · 4 pulsadores
Relé FTR-H1CA012V · 12 VDC
Vaillant VMW 232-1

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la electrónica de mando y visualización de la caldera: lleva un display de dos dígitos, cuatro LED rojos, cuatro pulsadores y un relé de bobina de 12 V.

Compruébalo en tu placa

Mira los marcados de tu conjunto: el circuito integrado debe leer 4691 V.005 (o 4691 V 0006), el circuito impreso DISLIN1 y el transformador 4691-, 06-01-03 y 01879.
Compara el relé (FTR-H1CA012V, bobina 12 VDC), el fusible (formato 5×20 mm) y el panel: display de dos dígitos, cuatro LED rojos y cuatro pulsadores.
No lo confundas con 130835, 130836, 077982 ni 100592: son otros códigos de recambio del VMW 232-1 en un despiece de distribuidor y en tiendas, y en las páginas leídas ninguno cita 4691 ni V.005.
Comprueba en la placa de características que tu caldera es una Vaillant VMW 232-1, que es la que nuestro taller ha confirmado. No lo des por válido para un modelo parecido.
¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

Códigos de esta pieza

4691 V.005	Etiqueta del circuito integrado (también «V005»)
4691 V 0006	Lectura alternativa de la etiqueta del circuito integrado (también «4691V0006»)
4691	Código marcado en la pieza (junto a V.005)
V.005	Código marcado en la pieza (junto a 4691)
DISLIN1	Marcado del circuito impreso (PCB)
FTR-H1CA012V	Relé marcado: bobina 12 VDC, contactos 10 A 250 VAC (datos confirmados por TME)
01879	Marcado del transformador, junto a «4691-» y «06-01-03»
06-01-03	Marcado del transformador, junto a «4691-» y «01879»

No la confundas con

130835Código Vaillant que satcrm y gremisat dan como «placa principal» del VMW 232-1; remle lo llama «módulo electrónico de caldera» y repuestossat «soporte para circuito impreso» · En las páginas leídas, ninguna lo une a 4691, V.005 ni DISLIN1: no lo des por equivalente sin comparar
130836Código Vaillant que satcrm da como display del VMW 232-1; repuestossat, que también lo liga al VMW 232-1, lo describe como soporte de circuito impreso · En las páginas leídas, ninguna lo une a los códigos de esta pieza
077982«Placa de mandos» del VMW 232-1 en un despiece de distribuidor · Código distinto: en las páginas leídas, ninguna lo une a 4691 ni a V.005
100592«Encendido electrónico» del VMW 232-1 en el mismo despiece · Código distinto, listado aparte: en las páginas leídas, ninguna lo une a 4691 ni a V.005
0020052093Placa de la caja de control de las ecoTEC plus 824 VUW 246/3-5 y 831 VUW 316/3-5 (catálogo oficial Vaillant) · Ese catálogo no la liga al VMW 232-1 ni a esta pieza: no la des por equivalente sin comparar

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW 232-1Confirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Relé FTR-H1CA012V · datos de la serie FTR-H1

Bobina: 12 VDC · 270 Ω · 530 mWHoja del fabricante (Mouser)
Conexión / desconexión: 8,4 VDC / 1,2 VDC (máx. 19,8 VDC)Hoja del fabricante (Mouser)
Contactos: SPDT · 10 A 250 VAC · 10 A 30 VDCTME + hoja del fabricante
Tiempo de conexión: máx. 10 ms (sin rebote)Hoja del fabricante (Mouser)

Identificación y códigos del repuesto

Código marcado: 4691-; 06-01-03; 01879

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Interfaz visible: Display de dos digitos; cuatro LED y cuatro pulsadores

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Fusible: formato 5×20 mm
Subcomponentes relés: FTR-H1CA012V; bobina 12 VDC; contactos 10 A 250 VAC; 1/3 HP 125 VAC
Subcomponentes relés, lectura adicional: 10 A 250 VAC; 10 A 30 VDC; 10(3) A 250 VAC
Interfaz: display 2 dígitos; 4 LED rojos; 4 pulsadores
Aplicación indicada en inventario: VMW 232-1

Antes de cambiar la placa

Lo que revisa el técnico

Relé FTR-H1CA012V

Compara el relé marcado: bobina de 12 VDC y contactos de 10 A 250 VAC, como indica TME para ese código.

Fusible de 5×20 mm

El conjunto lleva un fusible de formato 5×20 mm. Mira el valor impreso en el tuyo.

Monta con un técnico

Los contactos del relé son de 10 A 250 VAC. Por seguridad, que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Qué códigos lleva este conjunto y dónde los leo?

Según nuestro inventario, la etiqueta del circuito integrado dice 4691 V.005 (otra lectura: 4691 V 0006), el circuito impreso lleva DISLIN1 y el transformador 4691-, 06-01-03 y 01879. Compara primero 4691 V.005 con tu pieza. Ninguna fuente externa leída explica qué designan esos códigos.

¿Sirve para mi Vaillant VMW 232-1?

Sí. Nuestro taller ha confirmado este conjunto para la Vaillant VMW 232-1. Comprueba en la placa de características de tu caldera que el modelo es VMW 232-1. Si dudas, envíanos desde Contacto una foto de la etiqueta de tu pieza o llama al 919 931 595.

¿Es lo mismo que el 130835, el 130836 o el 077982 del VMW 232-1?

Sin datos para darlos por equivalentes. Un despiece de distribuidor del VMW 232-1 lista 077982 como «placa de mandos» y 100592 como «encendido electrónico». Cuatro tiendas dan el 130835 para esa caldera y dos tiendas el 130836. En las páginas leídas, ninguna cita 4691, V.005 ni DISLIN1: compara los marcados antes de dar nada por equivalente.

¿Qué datos técnicos tiene el relé FTR-H1CA012V?

TME lo da con bobina de 12 VDC y contactos SPDT de 10 A 250 VAC. La hoja de la serie FTR-H1 añade, para la bobina de 12 V: 270 Ω, conexión a 8,4 VDC y desconexión a 1,2 VDC; contactos de 10 A 30 VDC. La hoja no cita el código completo (se deduce con la nomenclatura del fabricante) y dice que la marca impresa puede omitir «FTR».

¿Vale para otra caldera que no sea la VMW 232-1?

Solo la Vaillant VMW 232-1 está confirmada por nuestro taller. Las tiendas dan 130835 y 130836 para otros modelos (VMW 230-1, VMW2301 y, solo el 130835, VMW220-1), pero son otros códigos: en las páginas leídas, ninguna fuente externa une esta pieza a otra caldera. Algunas tiendas llaman al VMW2321 «ecoTEC Plus VMW 232/1-5», nombre parecido al VMW 232-1: compara la placa de características de tu caldera. Envíanos una foto desde Contacto o llama al 919 931 595.

¿Qué panel y qué fusible lleva, para compararlo con el mío?

Lleva un display de dos dígitos, cuatro LED rojos y cuatro pulsadores, y un fusible de formato 5×20 mm, según nuestro inventario. Son datos del ejemplar fotografiado, no mediciones de funcionamiento.

¿Puedo montarla yo o debe hacerlo un técnico?

Conviene que la monte un técnico cualificado, como consejo general de seguridad. Los contactos del relé son de 10 A 250 VAC, según nuestro inventario y la hoja del fabricante del relé.

Cómo hemos verificado esta ficha

Vaillant PLC170

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Pieza, códigos y caldera confirmados por nuestro taller. Los datos del relé se apoyan en la hoja de su fabricante y en un distribuidor; en las páginas leídas, ninguna fuente externa une los códigos de la placa a la VMW 232-1 (nivel 0).

Fuentes consultadas

Hoja del fabricante del relé: serie FTR-H1 (PDF alojado en Mouser)Bobina 12 VDC, contactos 10 A 250 VAC y tiempos de la serie; no cita la placa ni la caldera
TME: ficha del relé FTR-H1CA012VConfirma el código del relé: bobina 12 VDC, SPDT, 10 A 250 VAC

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
