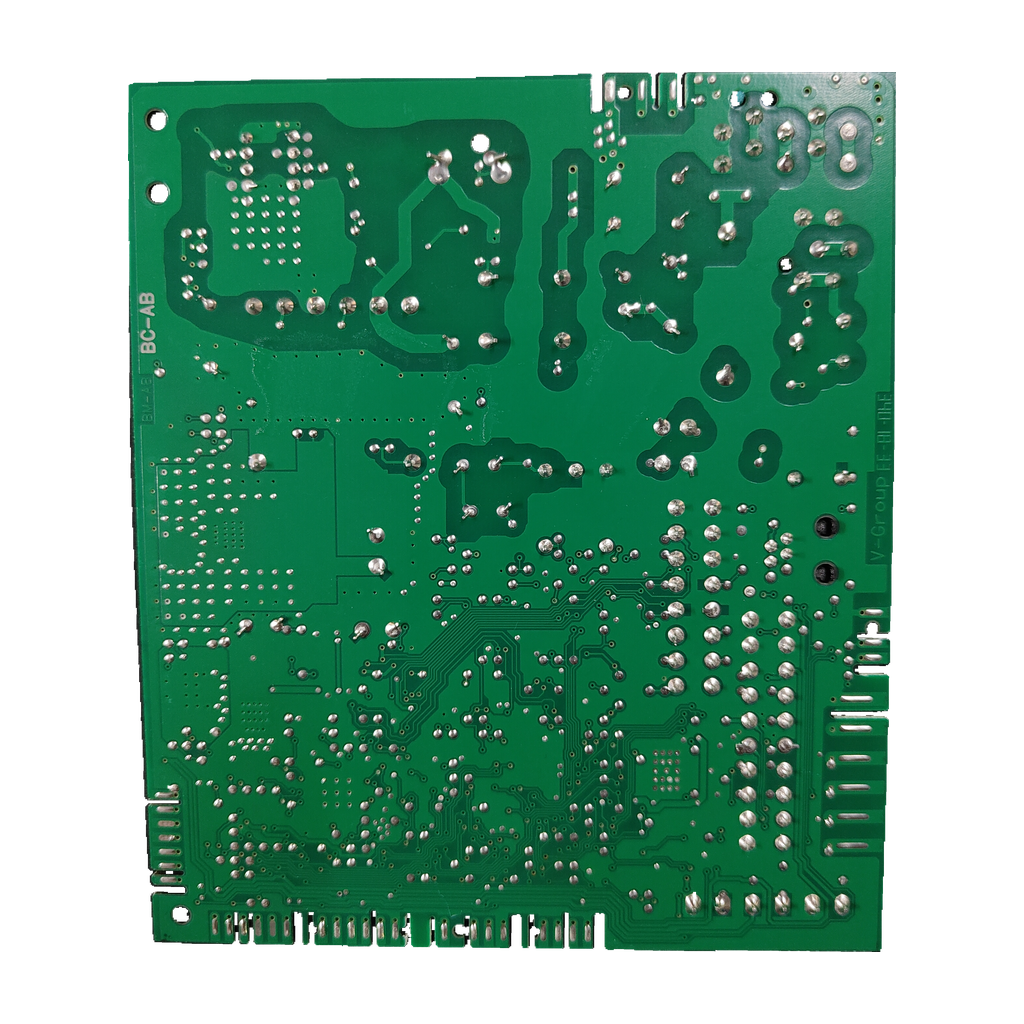

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant PM-02 · 0020197142 para VMW 236/7-2

Referencia Vaillant0020197142

La Vaillant PM-02 (código 0020197142, circuito 0020197124) es una placa electrónica de control usada y revisada. Nuestro taller la confirma para la Vaillant VMW 236/7-2, y Openclima también la anuncia para esa caldera.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código 0020197142
Circuito 0020197124
Vaillant VMW 236/7-2
Designación PM-02

Todos los códigos de esta unidad4

Referencia Vaillant: 0020197142
Código del circuito: 0020197124
Modelo: PM-02
SKU Ecoklima: PLC195

Los códigos 0010047388, 0020273088 y 0020195573 salen de tiendas, no de un despiece oficial. Compara siempre el código marcado en tu placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa que gobierna la caldera. Piktherm, que la lista como Protherm, la describe como la que controla el quemador, la bomba, el ventilador y las protecciones. Kotelzip cita control de temperatura, protección contra sobrecalentamiento, modulación de llama y diagnóstico.

Compruébalo en tu placa

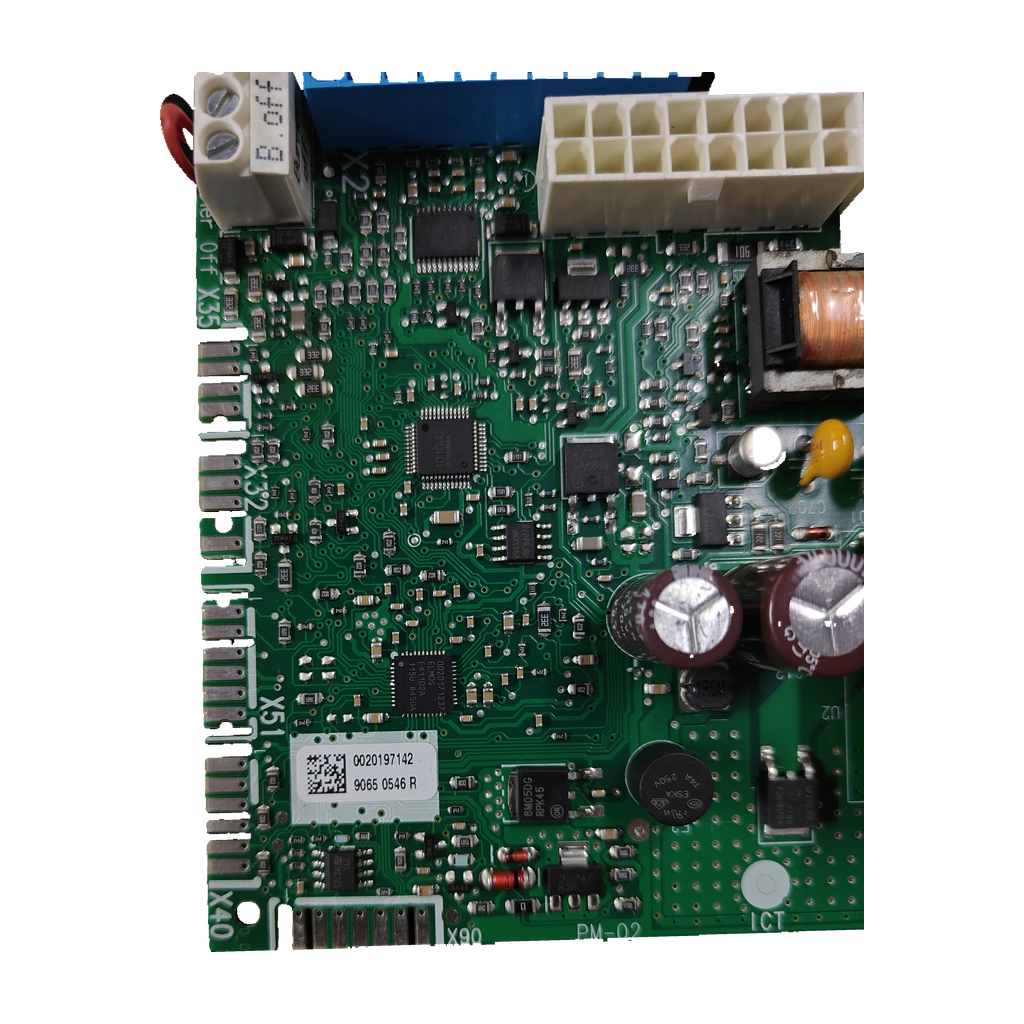

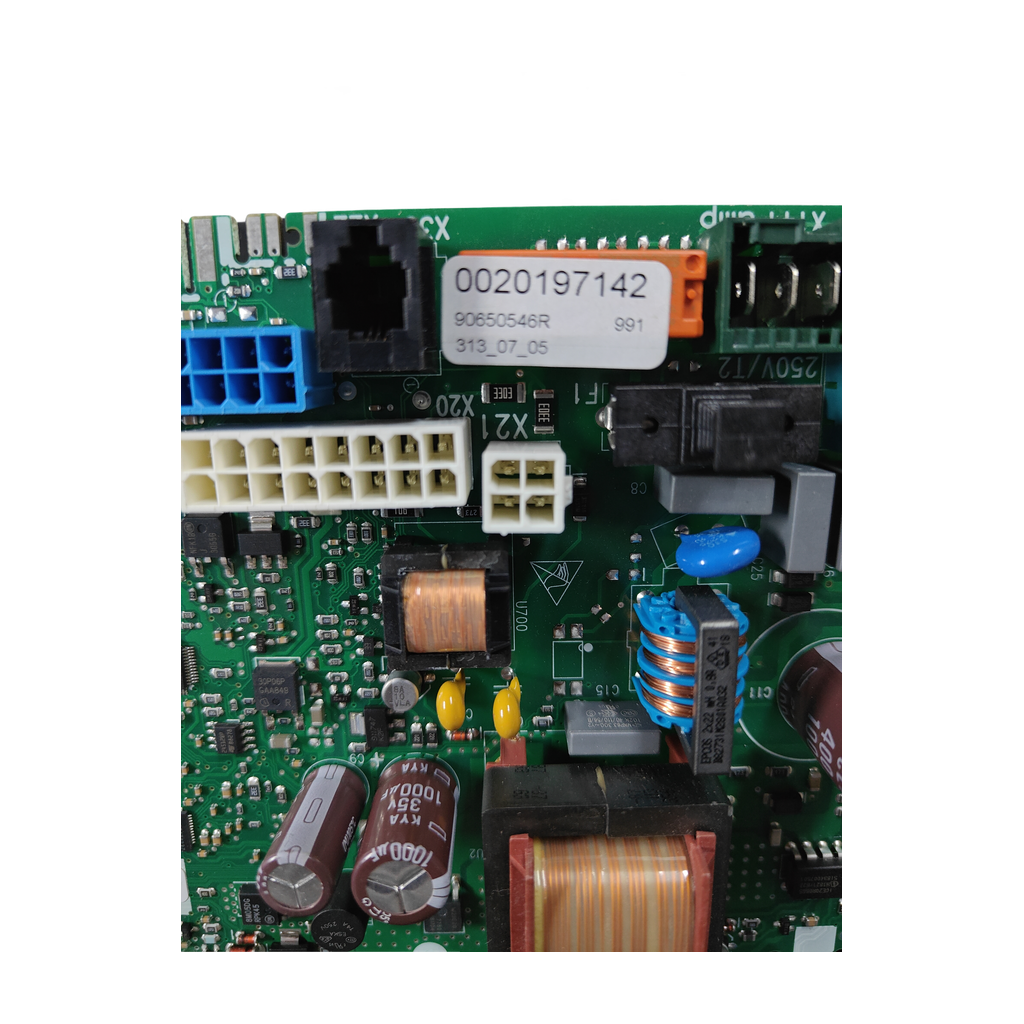

Busca en la placa el código 0020197142 (junto a «9065 0546 R» / 90650546R) y la designación TC-AB TL-AB PM-02.
Compara también el código del circuito 0020197124 y la serigrafía de conexiones RT; BUS; B.off.
Mira en la placa de características que tu caldera es una Vaillant VMW 236/7-2. Para otro modelo, compara los códigos o escríbenos desde Contacto con una foto de la etiqueta.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

0020197142	Código Vaillant marcado en la placa
0020197124	Código del circuito (PCB), según nuestro taller
90650546R	Código marcado en la placa (también «9065 0546 R»)
TC-AB TL-AB PM-02	Designación marcada en la placa
313_07_05	Marcado de la placa
991	Otro marcado de la placa, según la etiqueta
0010047388	Lo escriben junto al 0020197142 tiendas de Ucrania e Italia y un anuncio de Wallapop (España); las italianas lo dan como código nuevo del 0020273088
0020273088; 0020195573	Códigos anteriores según tiendas italianas y Piktherm (compatibles)

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW 236/7-2Confirmada por nuestro taller · también en Openclima (ecoTEC pure VMW 236/7-2 H-ES)

Por confirmarPor confirmar

Protherm Lynx Condens (25-A, 30-A, 35-A)2 orígenes (Kotelzip, Piktherm)
Protherm Lynx Condens (18, 25 y 30 MKV-A; 25 y 30 MKO-A)1 origen (Kotelzip)
Protherm Gepard Condens (12 MKO-A; 18, 25 y 30 MKV-A; 25 MKO-A)2 orígenes (Kotelzip, Piktherm)
Hermann Saunier Duval Micra 4 Condensing (12 SB-A, 25-A, 26 SB-A, 30 SB-A, 30-A)2 orígenes (Ricambipercaldaie, Antonelli: solo la serie)
Hermann Saunier Duval Semiatek 4 Condensing (25-A, 30-A); Spazio 4 y Spaziozero 4 Condensing (26-A (H), 26 SB-A (H)); Combitek y Thematek Condensing 25-A2 orígenes (Ricambipercaldaie, Antonelli: solo la serie)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Código marcado: 0020197142; 9065 0546 R
Código marcado: 0020197142; 90650546R; 991; 313_07_05

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia de conexiones: RT; BUS; B.off
Marcado de proteccion: ESKA T4A250V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Marcajes de conexión: 24 V; OFF
Bornero superior: E.Off; RT; BUS
Subcomponente condensador electrolítico: 100 μF; 400 V
Subcomponentes condensadores: 1000 μF; 35 V
Aplicación indicada en inventario: VMW 236/7-2
Código marcado: 0020197142; 9065 0546 R; 0020197142; 90650546R; 991; 313_07_05

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

Error F.28: encendido sin éxito al arrancar

Tabla oficial de la VMW 236/7-2 (H-ES): entre las causas, el conector múltiple de la placa mal enchufado, el mazo de cables interrumpido y la electrónica defectuosa. Revisa conectores y cableado antes.

Error F.27: error en la detección de llama

Misma tabla: humedad en la electrónica, electrónica (control de llama) averiada o electroválvula de gas inestanca. Descarta humedad y válvula antes.

F.27 y F.28 son errores de la caldera. En las partes del manual que revisamos no aparecen el PM-02 ni sus códigos; no se revisaron los anexos B y G.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible

La placa lleva el marcado ESKA T4A250V. Comprueba el fusible antes de dar la placa por averiada.

Monta con un técnico

El manual oficial de la VMW 236/7-2 (H-ES) manda cortar la corriente antes de abrir la caja electrónica y avisa de que una tensión de red incorrecta en bornes o conectores puede destruir la electrónica.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y cuál debo comparar?

El 0020197142 va marcado en la propia placa, junto a «9065 0546 R» (90650546R) y la designación TC-AB TL-AB PM-02. El circuito lleva además el 0020197124. Compara primero el 0020197142, el que usan las tiendas. Antonelli (Italia) da también 12215212R como referencia impresa; en la nuestra consta 90650546R.

¿Sirve para mi Vaillant VMW 236/7-2?

Sí. Nuestro taller la ha confirmado para la VMW 236/7-2. Openclima también anuncia el 0020197142 para la ecoTEC pure VMW 236/7-2 (H-ES). El manual oficial da a esa caldera la referencia 0010019977; ninguna fuente une esta placa con la VMW 286/7-2. Para otras calderas, compara los códigos.

¿Qué significan 0020197142, 0020197124 y PM-02?

El 0020197142 es el código Vaillant marcado en la placa; Piktherm lo da como «Vaillant Group 0020197142». El 0020197124 es el código del circuito, según nuestro taller. PM-02 es la designación marcada; ninguna tienda consultada la cita.

¿Por qué hay tiendas que anuncian el 0020197142 para Protherm y Hermann Saunier Duval?

Kotelzip, Piktherm y otras dos tiendas la venden para Protherm Lynx y Gepard Condens. Tres tiendas italianas la ligan a Hermann Saunier Duval Combitek, Micra 4, Semiatek 4, Spazio 4, Spaziozero 4 y Thematek (una pide comprobar el número de serie). Nuestro taller solo ha confirmado la VMW 236/7-2: para las demás, compara códigos.

¿Hay otros códigos equivalentes al 0020197142?

Tiendas de Ucrania e Italia, y un anuncio de segunda mano de Wallapop (España), lo escriben junto al 0010047388. Las italianas dan el 0010047388 como código nuevo del 0020273088 (y una añade el 0020195573 como anterior); Piktherm da ambos como compatibles. Es información de tiendas, sin despiece oficial: confirma con el código marcado en tu placa.

¿Un error F.28 o F.27 significa que la placa está averiada?

No necesariamente. En la tabla oficial de la VMW 236/7-2 (H-ES), F.28 (encendido sin éxito) cita entre sus causas el conector múltiple de la placa mal enchufado, el mazo de cables interrumpido y la electrónica defectuosa; F.27 (detección de llama), humedad, electrónica averiada y electroválvula de gas inestanca.

¿Quién debe montarla y hay que programarla?

Un técnico cualificado: el manual oficial de la VMW 236/7-2 (H-ES) manda cortar la corriente antes de abrir la caja electrónica. Piktherm afirma que su placa con este código se sustituye sin reprogramar; es una afirmación de tienda: el técnico debe mirar en el manual de la caldera si hay parámetros que ajustar.

Cómo hemos verificado esta ficha

Vaillant PM-02

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Seis orígenes unen el 0020197142 con una placa de caldera, pero con marcas distintas: Vaillant (Openclima, Piktherm), Protherm, Hermann Saunier Duval y Saunier Duval. Solo Openclima la une a la VMW 236/7-2; ninguno cita PM-02. Sin despiece oficial.

Fuentes consultadas

Openclima: placa 0020197142 para ecoTEC pure VMW 236/7-2Une el 0020197142 con la VMW 236/7-2 (H-ES)
Piktherm: placa de control 0020197142«Vaillant Group 0020197142»; Protherm Lynx y Gepard; compatible con 0020273088 y 0020195573
Kotelzip: placa Protherm 0020197142 y otros 3 códigosProtherm Lynx y Gepard Condens
Boilerparts: placa Protherm 0020197142Mismo listado que Kotelzip
Antonelli: scheda Hermann Saunier Duval 0010047388Impresas en la placa: 0020197142 y 12215212R
Ricambipercaldaie: scheda 0020197142 Hermann Saunier Duval13 modelos Condensing; 0010047388 ex 0020273088
Wallapop: anuncio de placa 0010047388 0020197142 usadaSin modelo de caldera; marca Saunier Duval

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant, Protherm ni Hermann Saunier Duval; las marcas se citan para indicar compatibilidad.
