Placa electrónica Vaillant group PM-02PM-02Precio a consultar
VaillantFotos de esta unidad
1 / 4

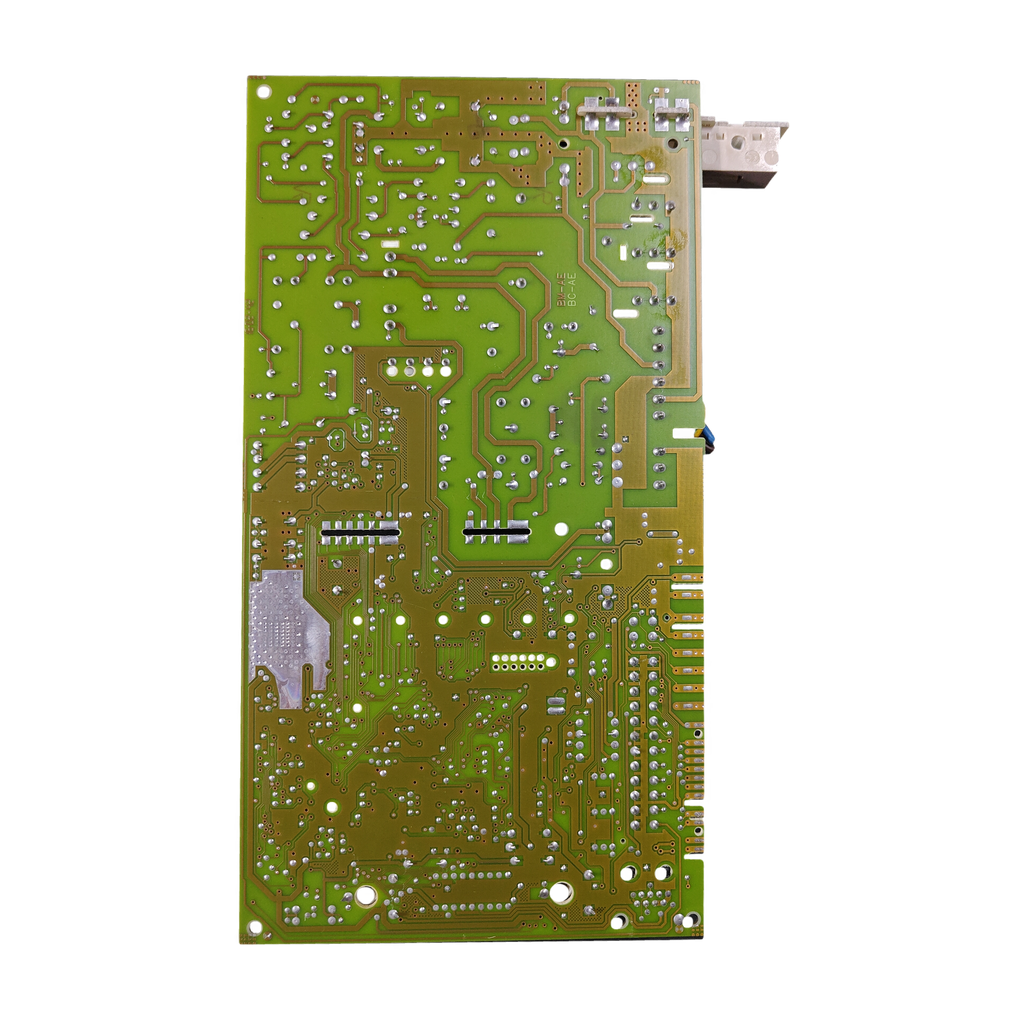

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.
VaillantCompatibilidad confirmada
Placa electrónica Vaillant PM-02 · 734766 · 00712027 para VMW ES 242 2-5 R3
Referencia Vaillant00712027
La placa electrónica Vaillant PM-02 (circuito 734766, referencia 00712027) va en la VMW ES 242 2-5 R3 y en las ETN-AE, TC-AE y TL-AE/66, confirmadas por nuestro taller. Usada y revisada.
Precio a consultar
Te confirmamos precio y plazo por teléfono o por escrito.
- Circuito 734766
- Ref. etiqueta 00712027
- Modelo PM-02
- 230 V~ · 50-60 Hz
Todos los códigos de esta unidad4
- Referencia Vaillant
- 00712027
- Código del circuito
- 734766
- Modelo
- PM-02
- SKU Ecoklima
- PLC183
Ninguna fuente abierta une 734766 y 00712027: van marcados en la misma placa. El catálogo de recambios de Vaillant (840038.02) da 130806 como PCB de la VUW 242/2-5 y 282/2-5 (Turbomax Plus), sin citar 734766. Solo una tienda B2B une 130806 y 734766.
- Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
- Revisada en nuestro tallerGarantía legal de conformidad
- Devolución en 14 díasDerecho de desistimiento para consumidores
- Atención directa919 931 595 · Coslada (Madrid)
Cómo saber si es tu placa
4 pasosEs la placa electrónica de control de la caldera: lleva transformador, relés y bornes de 230 V. Una tienda cita como síntomas códigos de error erráticos, reinicios repentinos y relés pegados o pistas quemadas. Es texto comercial, no un documento técnico.
Compruébalo en tu placa

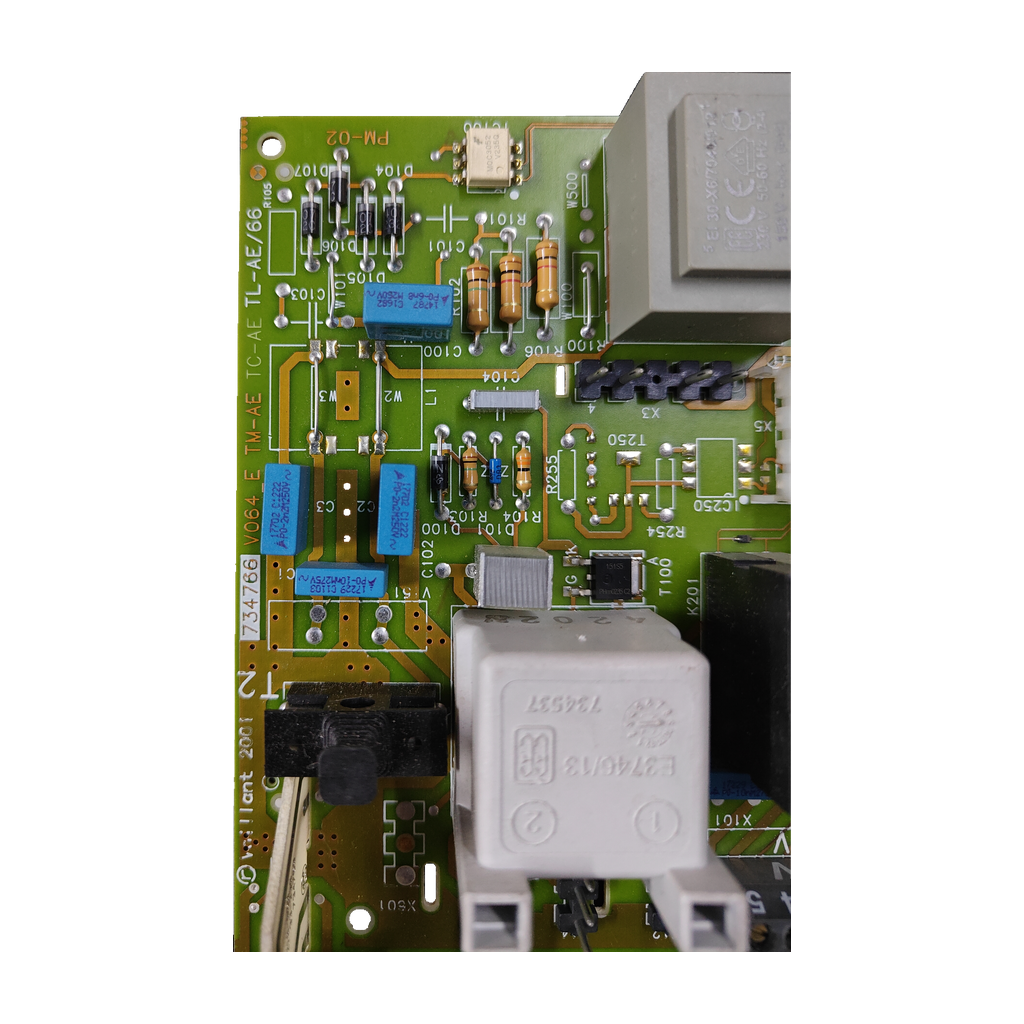

- Mira el circuito impreso de tu placa: debe llevar marcados 734766, V064E y el modelo PM-02.
- Busca la etiqueta con 00712027 y compárala; TC-AE y TL-AE/66 también van marcados en la placa.
- En el despiece de la VMW 242/2-5 R3, el código 0020034604 figura como soporte del circuito impreso. No está en la etiqueta de esta placa: compara siempre 734766 y 00712027.
- Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
| 734766 | Código del circuito impreso (marcado PCB) |
|---|---|
| 00712027 | Referencia de la etiqueta. Dos orígenes externos la dan como placa Vaillant |
| PM-02 | Modelo marcado en la placa |
| V064E | Marcado del circuito (V064_E TM-AE en una unidad) |
| TC-AE | Marcaje de la placa |
| TL-AE/66 | Marcaje de la placa |
| 734498 | Circuito integrado Elmos (41101B o 4110C) |
| 734537 | Relé E37/46/13 |
| 083450 7 | Código marcado en la placa |
| 130806 | PCB de Turbomax Plus (VUW) en el catálogo de recambios de Vaillant y en otras tres tiendas. Solo una tienda B2B la liga a 734766 |
No la confundas con
- 0020034604«Soporte circuito impreso» en el despiece de la VMW 242/2-5 R3 (pos. 11, caja de comando) · No figura en la etiqueta de esta placa. Seis tiendas lo dan como placa (familias VUW y VU, y una ficha de VMW 242/2-5 R3), pero ninguna cita 734766 ni 00712027.
Calderas en las que va
4 confirmadasLas calderas confirmadas aparecen con esta referencia en el despiece oficial o en al menos 3 fuentes independientes.
ConfirmadasConfirmada
- Vaillant VMW ES 242 2-5 R3Confirmada por nuestro taller · una tienda da la 00712027 para la VMW 242/2-5
- Vaillant ETN-AEConfirmada por nuestro taller
- Vaillant TC-AEConfirmada por nuestro taller
- Vaillant TL-AE/66Confirmada por nuestro taller
Por confirmarPor confirmar
- Vaillant VMW 24/282-5 R11 origen: tienda (00712027)
- Vaillant VMI 280-72 orígenes: tienda y anuncio de AliExpress (00712027)
- Vaillant VMI 320-71 origen: tienda (00712027)
- Vaillant VMW 282/2-5 R11 origen: tienda (00712027)
- Vaillant Turbomax Plus 824E / 828E1 origen con 734766 (tienda B2B). 130806, que esa tienda liga a 734766, figura como PCB de Turbomax Plus en el catálogo de Vaillant y en otras tres tiendas, sin 734766
¿No ves tu caldera?
Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.
Ficha técnica
Datos leídos en esta unidad y de nuestra investigaciónFusibles de la caja de comando (VMW 242/2-5 R3)
- Fusible
- 2,0 A T2H · ref. 0020067507Despiece VMW 242/2-5 R3
- Fusible
- 1,25 AT · ref. 251961Despiece VMW 242/2-5 R3
Identificación y códigos del repuesto

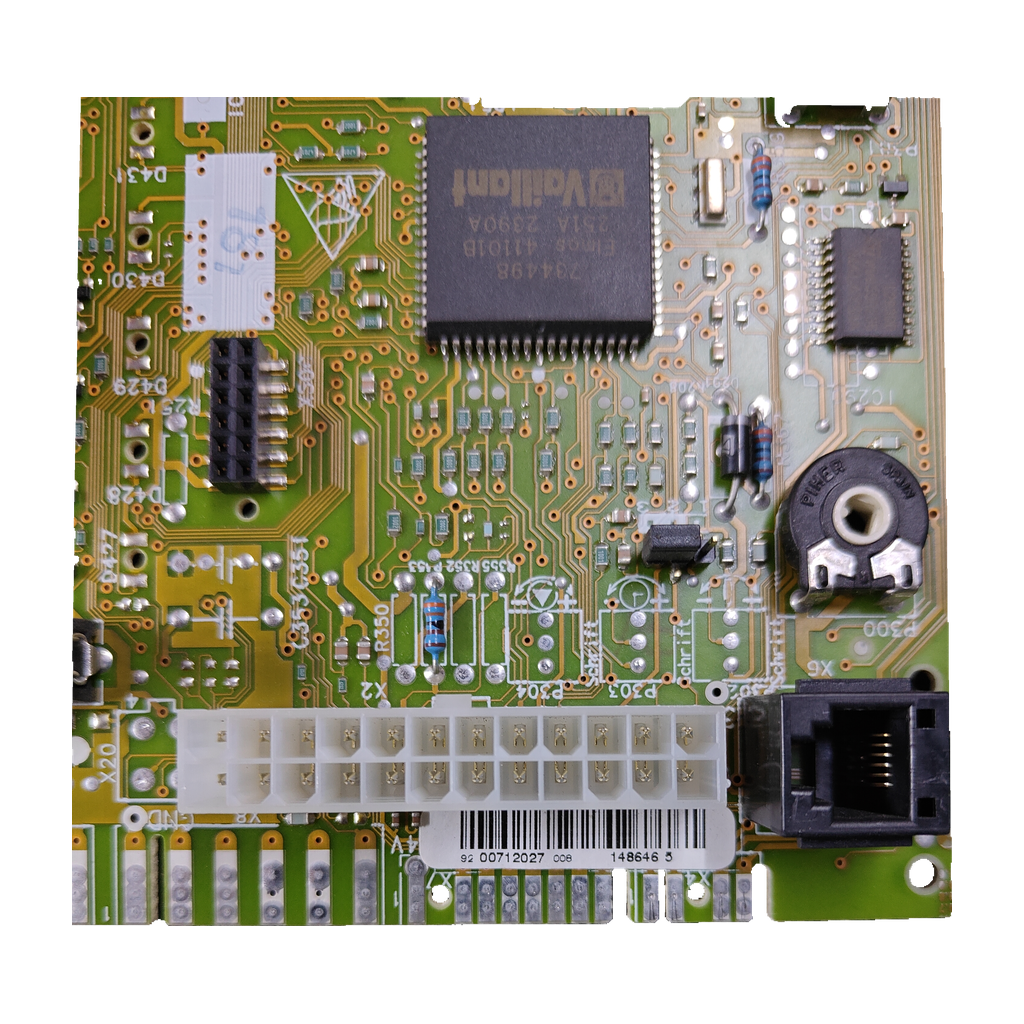

- Código de barras en etiqueta
- 92 00712027 008 148646 3
- Circuito integrado
- 734498; ELMOS 41101B; 251A 2390A
- Marcajes de placa
- 734766; PM-02; V064; TM-AE; TC-AE; TL-AE/66
- Marcado PCB
- 734766; V064E
Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.
Características y marcados técnicos
- Potenciómetro
- PIHER; Spain
- Optoacoplador
- MOC3052
- Borneros/conexiones marcados
- 21 V; 230 V; 7-8-9-L-N-3-4-5
- Transformador montado
- 230 V~; 50-60 Hz
Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.
Síntomas de que puede fallar
Lo que revisa el técnicoCódigos de error erráticos en el display sin causa aparente.
Una tienda lo cita para la placa 00712027.
Reinicios repentinos durante el funcionamiento diario.
Es otro síntoma que esa tienda atribuye a la placa.
Relés pegados o pistas quemadas en el circuito impreso.
Se ven a simple vista: mira el estado de los relés y las pistas.
La caldera no enciende o no responde a ninguna orden del panel de control.
Una tienda lo cita para la placa 00712027 (VMI 280-7). Comprueba antes que llega tensión a la placa.
Estos síntomas salen del texto comercial de una tienda, no de un documento técnico: no bastan para dar la placa por mala.
Antes de cambiar la placa
Lo que revisa el técnicoComprueba la tensión de entrada
Una tienda indica comprobar primero que llega tensión correcta a la entrada de la placa.
Monta con un técnico
La placa lleva bornes de 230 V (L y N): que la cambie un técnico cualificado.
Preguntas frecuentes
7 preguntas¿Dónde está el código de esta placa y cuál debo comparar?
En el circuito impreso van marcados 734766, V064E y PM-02. La etiqueta trae 00712027 (en una unidad, con el código de barras 92 00712027 008 148646 3). Compara primero 734766 y 00712027; TC-AE y TL-AE/66 también van marcados en la placa.
¿Sirve para mi Vaillant VMW ES 242 2-5 R3?
Sí. Nuestro taller la ha confirmado para la VMW ES 242 2-5 R3 y también para ETN-AE, TC-AE y TL-AE/66. Además, una tienda da la 00712027 para la VMW 242/2-5, aunque sin indicar la versión R3.
¿Qué diferencia hay entre 734766 y 00712027?
Los dos van en la misma placa: 734766 es el código del circuito y 00712027 el de la etiqueta. Ninguna fuente abierta los une entre sí. Una tienda B2B ficha la PCB 734766 con 130806 (Turbomax Plus 824E y 828E); el catálogo de recambios de Vaillant da 130806 como PCB de la VUW ...-5 sin citar 734766. Dos orígenes externos dan la 00712027 como placa Vaillant.
¿Es la misma pieza que la 0020034604 del despiece?
No lo afirmamos. El despiece de la VMW 242/2-5 R3 lista 0020034604 como «Soporte circuito impreso» (pos. 11, caja de comando) y ese código no está en la etiqueta de esta placa. Seis tiendas lo dan como placa: un distribuidor la aplica a la VMW 242/2-5 R3 y las demás, a las familias VUW y VU. Dos lo dan como sustituto del 130806, que una tienda B2B ficha junto a la PCB 734766. Ninguna fuente une 734766 o 00712027 con 0020034604: compara siempre 734766 y 00712027.
¿Sirve para otras Vaillant, como la VMW 24/282-5 R1 o la VMI 280-7?
Está por confirmar. La 00712027 figura para la VMI 280-7 en una tienda y en un anuncio de AliExpress (2 orígenes), y para la VMW 24/282-5 R1, la VMI 320-7 y la VMW 282/2-5 R1 solo en una tienda. La ficha B2B de la 734766 cita las Turbomax Plus 824E y 828E. Llámanos al 919 931 595 con el modelo de tu caldera.
¿Qué síntomas apuntan a esta placa y qué compruebo antes?
Una tienda cita códigos de error erráticos, reinicios repentinos, relés pegados o pistas quemadas y una caldera que no responde al panel. Para este último caso, esa tienda indica comprobar primero que llega tensión correcta a la entrada de la placa.
¿Puedo montarla yo mismo?
La placa lleva bornes de 230 V (L y N) y un transformador de 230 V~ · 50-60 Hz. Debe montarla un técnico cualificado.
Cómo hemos verificado esta ficha
Vaillant PM-022 de 3 fuentes independientes para la compatibilidad
Dos orígenes dan la 00712027 como placa y uno la 734766, sin unirlas. Discrepancia: el despiece de la VMW 242/2-5 R3 da 0020034604 como soporte del circuito, pero seis tiendas lo dan como placa; dos lo ligan al código anterior 130806, PCB de Turbomax Plus en el catálogo de Vaillant.
Fuentes consultadas
- Despiece Vaillant VMW 242/2-5 R3 (PDF alojado por Sercatec)Lista 0020034604 como soporte del circuito impreso y los fusibles de la caja de comando
- National Boiler Spares (B2B): ficha de la PCB Vaillant 734766Une 734766 con 130806 y las Turbomax Plus 824E y 828E
- Tienda: placa Vaillant 00712027 para VMW 24/282-5 R1 y VMW 242/2-5Placa reacondicionada; cita síntomas de avería
- Tienda: placa Vaillant 00712027 para VMI 280-7, VMI 320-7 y VMW 282/2-5 R1Misma tienda que la ficha anterior; cita síntomas y comprobar la tensión de entrada
- AliExpress: anuncio de la placa Vaillant 00712027 para VMI 280-7Placa 00712027 reacondicionada según el título
No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
