Placa electrónica Vaillant PM-03 / TL-G1B · 0020136649 (PCB 0020045430) para VC 104/4-7 A: Pieza e identificador ampliado

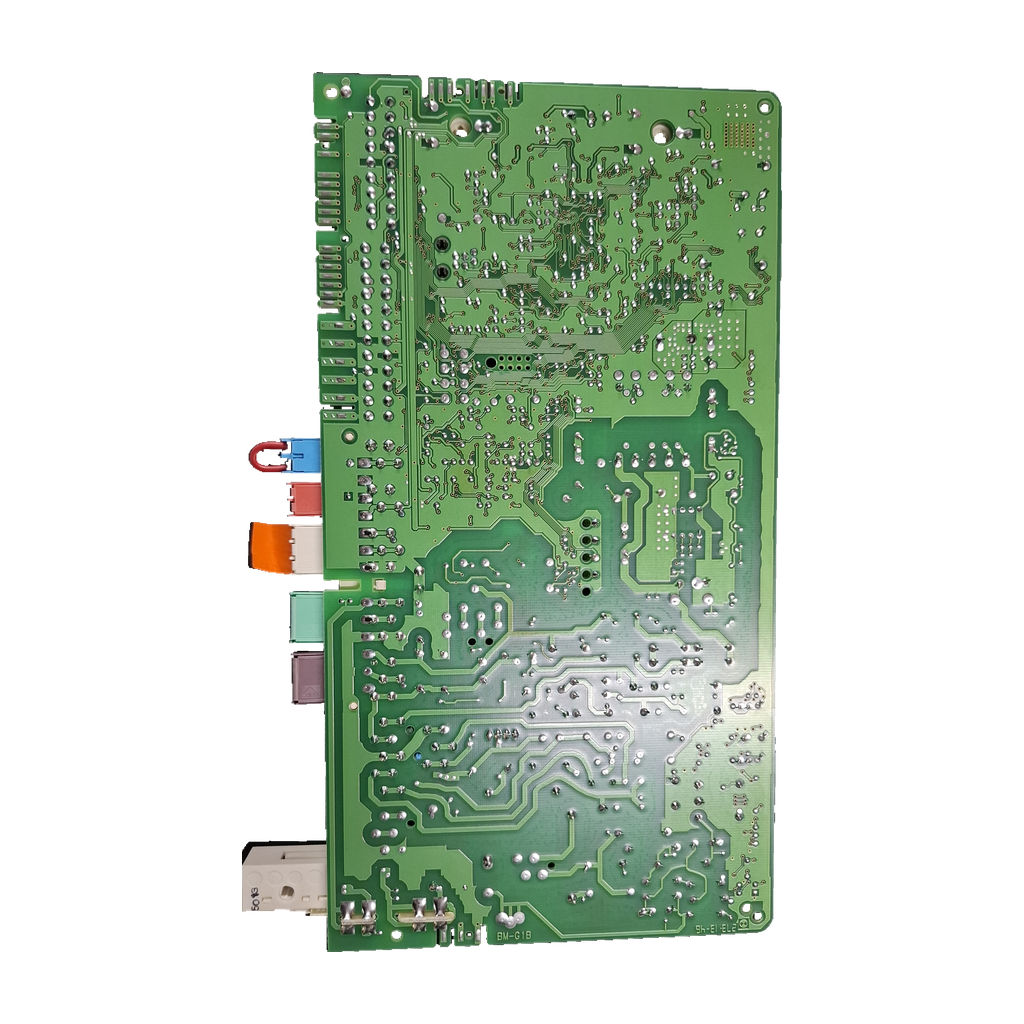

Placa electrónica Vaillant PM-03 / TL-G1B · 0020136649 (PCB 0020045430) para VC 104/4-7 A: vista 2

VaillantFotos de esta unidad

1 / 2

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant PM-03 / TL-G1B · 0020136649 (PCB 0020045430) para VC 104/4-7 A

Referencia Vaillant0020136649

Placa electrónica Vaillant «low NOX» 0020136649 (circuito 0020045430, etiqueta 0020045489, PM-03 / TL-G1B) para la VC 104/4-7 A, confirmada por nuestro taller, y para otras VC y VCW /4-5 y /4-7. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. Vaillant 0020136649
Circuito 0020045430
Etiqueta 0020045489
230 V~ · RT 24 V CC · BUS

Todos los códigos de esta unidad5

Referencia Vaillant: 0020136649
Código del circuito: 0020045430
Código de la etiqueta: 0020045489
Modelo: PM-03 / TL-G1B
SKU Ecoklima: PLCN018

Otras tiendas dan 0020045430 con otros nombres (TM-G1B, V132_G1B) y para otras calderas. Compara los códigos.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la «Leiterplatte, Heizwert low NOX» de la caja de mandos en las listas oficiales de recambios. Trabaja con 230 V~ y 24 V CC en los bornes RT y tiene conexión BUS.

Compruébalo en tu placa

Mira el circuito de tu placa: lleva serigrafiado 0020045430 y los modelos PM-03 y TL-G1B (BM-G1B en el reverso).
Busca la etiqueta adherida: debe poner 0020045489 y, debajo, 4142 0022 V. La referencia Vaillant de la pieza es 0020136649.
Comprueba tu caldera: la confirmada es la VC 104/4-7 A. La R6 lleva otra placa (0020258881): no la confundas.
Compara códigos, no nombres: hay tiendas que la llaman TM-G1B o V132_G1B.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

0020136649	Código oficial en el despiece de la VC 104/4-7 A, la VC 194/4-5 R1 y la VCW 194/4-5
0020045430	Código del circuito impreso (PCB), serigrafiado en la placa
0020045489	Código de la etiqueta adherida (debajo: 4142 0022 V)
PM-03 / TL-G1B	Modelo serigrafiado; BM-G1B en el reverso
0020059212	Código antiguo que la 0020136649 sustituye (Loebbeshop, Uttscheid)
4024074620366	EAN de la 0020136649

No la confundas con

0020258881Placa de la VC 104/4-7 A R6 según su lista de recambios · Otra variante: cambia el código. No confirmamos esta placa para la R6

Calderas en las que va

6 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VC 104/4-7 AConfirmada por nuestro taller · también en su lista oficial y en 3 tiendas (Loebbeshop, Uttscheid, Eugen König)
Vaillant VC 104/4-7, VC 204/4-7 y VC 254/4-7 (con R1 y R2)Las mismas 3 tiendas
Vaillant VCW 204/4-7 y VCW 254/4-7 (con R1, R2 y A)Las mismas 3 tiendas
Vaillant VC 95/4-5, VC 194/4-5, VC 195/4-5 y VC 245/4-5 (con R1)3 tiendas; la VC 194/4-5 R1 también en su lista oficial
Vaillant VCW 194/4-5 y VCW 244/4-5 (con R1 y A)3 tiendas; la VCW 194/4-5 también en su lista oficial
Vaillant VCW 195/4-5 y VCW 245/4-5 (con R1)Las mismas 3 tiendas

Por confirmarPor confirmar

Vaillant VMW 255/4-7 y VMW 255/4-7 R32 orígenes: Gremisat y Remle; en la R3, Climatización Ibérica y Remle (Sercatec repite a Remle)
Vaillant VMW 21/245/4-5, 21/245/4-3 R3 y 21/245/4-5 R31 origen: Remle (Sercatec repite su catálogo)
Saunier Duval Thermomaster1 tienda: Openclima, para el código 0020045430 (la página corta el modelo: Thermomaster Condesing F 6…)
Vaillant TC AG11 marketplace: AliExpress, en el título del anuncio con 0020045430

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de fuentes externas

Denominación oficial: Leiterplatte, Heizwert low NOXListas oficiales VC 104/4-7 A, VC 194/4-5 R1 y VCW 194/4-5
Posición en el despiece: Grupo 12 Schaltkasten, pos. 06Las mismas listas oficiales
Sustituye a: 0020059212 (código anterior)Loebbeshop y Uttscheid

Marcados de esta unidad

Etiqueta adherida a la placa: 0020045489 · 4142 0022 V
Marcado serigrafiado del reverso: BM-G1B
Número de serie indicado en el embalaje: 72350089V
Tipo de repuesto: Placa de circuito impreso low NOX
Tensión en bornes RT de red: 230 V~
Tensión en bornes RT de baja tensión: 24 V CC
Conexión: BUS
Subcomponente: relé: ZETTLER AZ6962-1CE-24D(200): 8 A, 250 V CA / 30 V CC
Relé ZETTLER AZ6962-1CE-24D(200): 8 A, 250 VAC / 30 VDC

Antes de cambiar la placa

Lo que revisa el técnico

Compara relés y conectores

Una tienda avisa de que bajo una misma referencia hay versiones distintas: compara relés y conectores.

Monta con un técnico

Loebbeshop indica que montaje y reparación los haga personal autorizado. La placa trabaja con 230 V~.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de la placa Vaillant PM-03 / TL-G1B y qué debo comparar?

El circuito lleva serigrafiado 0020045430 y los modelos PM-03 y TL-G1B (BM-G1B en el reverso). La etiqueta adherida lleva 0020045489 y, debajo, 4142 0022 V. La referencia Vaillant de la pieza es 0020136649.

¿Sirve para mi Vaillant VC 104/4-7 A?

Sí. Nuestro taller ha confirmado esta placa para la VC 104/4-7 A. Su lista oficial de recambios trae en la pos. 12-06 (Schaltkasten) la 0020136649 «Leiterplatte, Heizwert low NOX», y Loebbeshop, Uttscheid y Eugen König la dan para ese modelo.

¿Y si mi caldera es una VC 104/4-7 A R6?

Compruébalo antes. La lista de recambios de la R6 da otra placa, la 0020258881, y no la 0020136649. No tenemos confirmación de que esta placa sirva para la R6. Envíanos desde Contacto una foto de la placa de características de tu caldera.

¿Qué otras calderas Vaillant llevan la 0020136649?

Loebbeshop, Uttscheid y Eugen König la dan para VC 104, 204 y 254 /4-7 (R1, R2); VCW 204 y 254 /4-7 (R1, R2, A); VC 95, 194, 195 y 245 /4-5 (R1); VCW 194 y 244 /4-5 (R1, A) y VCW 195 y 245 /4-5 (R1). La VC 194/4-5 R1 y la VCW 194/4-5 la traen en su lista oficial. Nuestro taller solo ha confirmado la VC 104/4-7 A: en las demás, compara los códigos.

¿Qué significa cada código y qué es la 0020059212?

0020045430 es el código del circuito impreso, 0020045489 el de la etiqueta y 0020136649 la referencia Vaillant del despiece. Openclima pone 0020045489 con [20136649] en el título y Climatización Ibérica los lista juntos. Loebbeshop y Uttscheid dicen que la 0020136649 sustituye al código antiguo 0020059212.

¿Por qué otras tiendas la llaman TM-G1B o la dan para otras calderas?

Michl's Onlineshop vende la 0020045430 como «TM-G1B V132_G1B». Openclima la da para una Saunier Duval Thermomaster y AliExpress para una Vaillant TC AG1. Nuestra unidad lleva PM-03 / TL-G1B y está confirmada para la VC 104/4-7 A: guíate por los códigos.

¿Qué debo revisar al montarla y quién debe hacerlo?

Compara el número y la posición de los relés y de los conectores: Climatización Ibérica avisa de que bajo una misma referencia se han fabricado versiones distintas. Debe montarla un técnico cualificado: trabaja con 230 V~ y Loebbeshop pide personal autorizado.

Cómo hemos verificado esta ficha

Vaillant PM-03 / TL-G1B

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Confirmada por nuestro taller para la VC 104/4-7 A; la lista oficial y 3 tiendas dan la referencia 0020136649, 2 tiendas (Openclima y Climatización Ibérica) la ponen junto a la etiqueta 0020045489 y otras tiendas dan el circuito 0020045430 con otro nombre o para otras calderas.

Fuentes consultadas

Lista oficial Vaillant VC 104/4-7 A (PDF en ecopumpen.de)Pos. 12-06: 0020136649 Leiterplatte, Heizwert low NOX
Lista oficial Vaillant VC 194/4-5 R1 (PDF en loebbeshop.de)Pos. 12-06: 0020136649 Leiterplatte, Heizwert low NOX
Lista oficial Vaillant VCW 194/4-5 (PDF en loebbeshop.de)Pos. 12-06: 0020136649 Leiterplatte, Heizwert low NOX
Loebbeshop: ficha de la placa 002013664936 modelos VC/VCW; EAN; sustituye a 0020059212
Uttscheid: ficha de la placa 0020136649Modelos con R1, R2 y A; sustituye a 0020059212
Eugen König: ficha de la placa 0020136649VC 104/4-7 A y familias VC y VCW
Wolf Online Shop: ficha de la placa 0020136649Misma lista de calderas que Eugen König (1 origen); EAN
Openclima: placa 0020045489 [20136649]0020045489 con 20136649 en el título

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
