Placa electrónica Vaillant TL-A01 / TM-A01 V132_01 · 0020268516 / 0020092506: Pieza e identificador ampliado

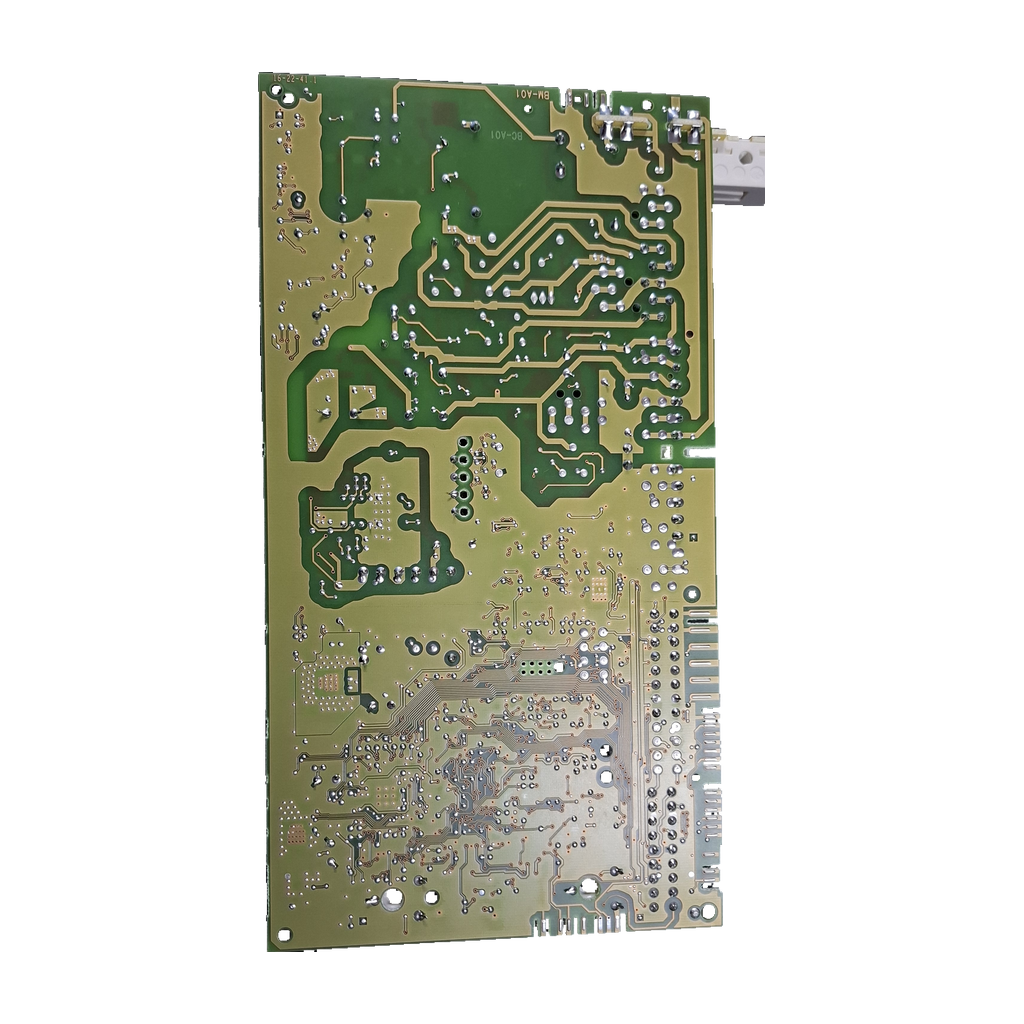

Placa electrónica Vaillant TL-A01 / TM-A01 V132_01 · 0020268516 / 0020092506: vista 2

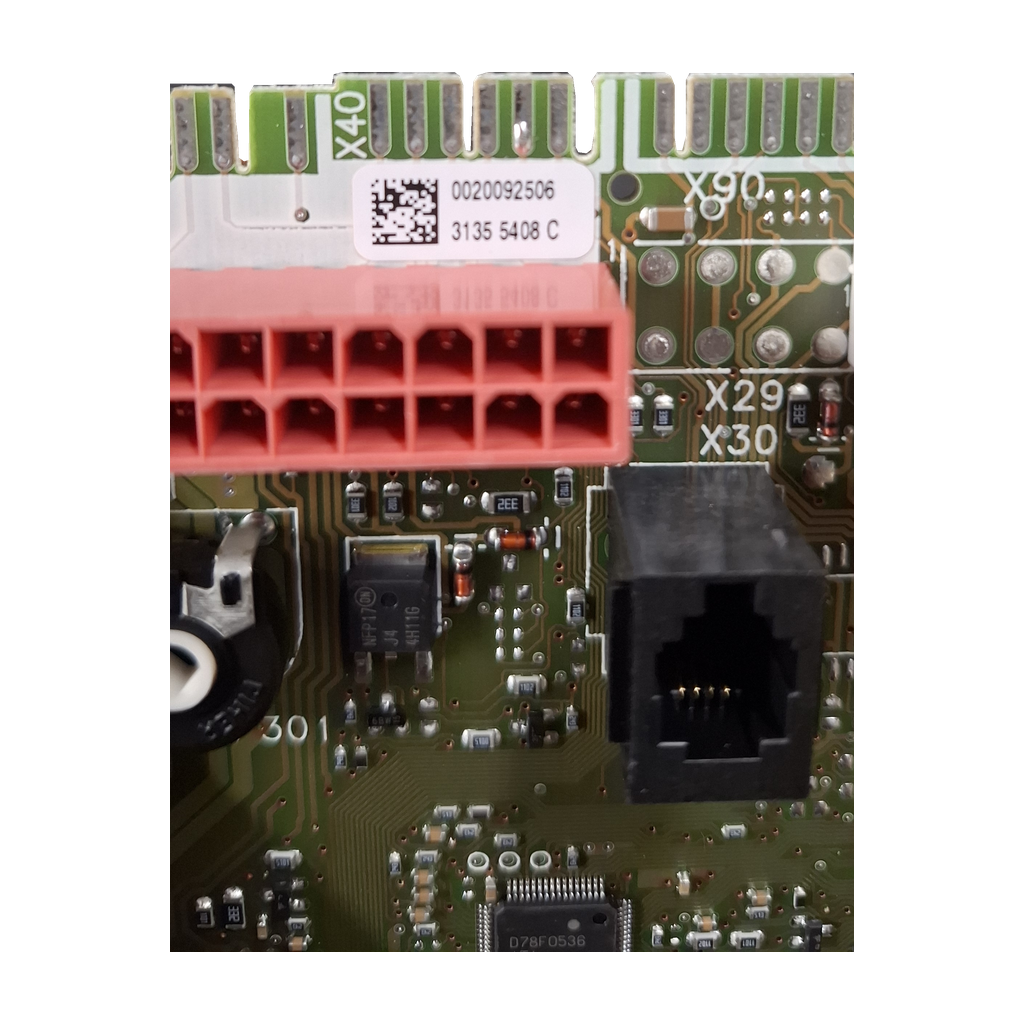

Placa electrónica Vaillant TL-A01 / TM-A01 V132_01 · 0020268516 / 0020092506: Vista de componente

VaillantFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant TL-A01 / TM-A01 V132_01 · 0020268516 / 0020092506

Referencia Vaillant0020092506

Placa electrónica de control Vaillant TL-A01 / TM-A01 V132_01 (PCB 0020268516, etiqueta 0020092506, referencia 0020132764). Tres tiendas dan la 0020132764 para ecoTEC plus 824, 831 y 837. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

PCB 0020268516
Etiqueta 0020092506
Bornes de 21 V y 230 V

Todos los códigos de esta unidad4

Referencia Vaillant: 0020092506
Código del circuito: 0020268516
Modelo: TL-A01 / TM-A01 V132_01
SKU Ecoklima: PLCN019

Openclima vende la 0020132764 con «Versión de Electrónica: 0020092506»; CET la vende como placa «universal» aparte. Compara los códigos de tu placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Gobierna la caldera: a ella se conectan las sondas, los dispositivos de seguridad y los actuadores. Se sospecha de ella si la caldera no responde y sondas y conexiones están bien.

Compruébalo en tu placa

Busca en la placa la etiqueta con 0020092506 y el código serigrafiado 0020268516. El modelo es TL-A01 / TM-A01 V132_01.
Mira también el bus (−, +), los bornes 7, 8 y 9 y los relés K103 y K102 (HF118F 024-1Z1T según la ficha técnica; nuestro inventario anota también HF118F GZ-1Z1T y HF118F 024-1ZT).
No des por hecho que 0020052093 o 0010028086 sean la misma pieza: compara los códigos de tu placa con 0020092506, 0020268516 y 0020132764.
Si coinciden o tienes dudas, llámanos al 919 931 595 o envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera.

Códigos de esta pieza

0020268516	Código serigrafiado en el circuito (PCB)
0020092506	Código de la etiqueta fijada a la pieza
TL-A01 / TM-A01 V132_01	Modelo y versión del circuito
BM-A01 · BC-A01	Marcajes del circuito en el reverso
HF118F 024-1Z1T	Relés K103 y K102 según la ficha técnica (10 A 250 VAC)
HF118F GZ-1Z1T	Subcomponente relé según nuestro inventario
HF118F 024-1ZT	Subcomponente relé según nuestro inventario
0020132764	Referencia de la pieza, impresa en la caja de esta unidad; equivalencia OEM sin comprobar

No la confundas con

0010028086Placa Vaillant ecoTEC que listas de tiendas dan para la 824, la 825 R4 y la pro 28 R2 · Un anuncio dice que las calderas posteriores a 2012 llevan esta, no la 0020092506. Ninguna fuente oficial la une a esta pieza.
0020052093Placa de control en los catálogos oficiales de 2008 de ecoTEC plus 824/831/837 y pro 24/28 · Los catálogos no citan 0020092506 ni 0020268516. Teplo+ la agrupa con ellas y tres tiendas dicen que la sustituye la 0020132764: discrepancia sin resolver.

Calderas en las que va

1 confirmada

Las calderas confirmadas aparecen con esta referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant ecoTEC plus 824, 831 y 8373 fuentes para la 0020132764: CET Ltd, Heatingspares247 (hasta 2012) y National Boiler Spares. El catálogo oficial de 2008 da la 0020052093. Discrepancia: otras listas dan la 0010028086 para la 824 y 831 NG

Por confirmarPor confirmar

Vaillant ecoTEC plus 9372 fuentes para la 0020132764: Heatingspares247 y National Boiler Spares
Vaillant ecoTEC pro 24 y 282 fuentes para la 0020132764: CET Ltd y Heatingspares247 (hasta 2012)
Vaillant ecoTEC plus 825, 832 y 835 (R4 y R6)1 fuente: CET Ltd con 0020092506. heatingspareparts.com da 0010028086 para la 825 R4: discrepancia
Vaillant ecoTEC pro 28 VUW 286/5-3 (2012-2013) y pro 30 VUW 306/5-3 R41 fuente: CET Ltd, con 0020092506
Vaillant ecoTEC pro ../3-3 (VU, VUW y VCW; también R5)1 fuente: Teplo+, por familia, sin código por modelo
Vaillant VMW 236/2-5 R31 fuente: anuncio de Wallapop de un taller, con la ref. 0020092506

No sirve para

Vaillant ecoTEC pro 28 VUW 286/5-3 R2 (2013-2015, gas natural)Lleva otra placa según una lista de recambios: 0010028086 (GC 47-044-45 R2)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Número de serie de la etiqueta fijada a la pieza: 3135 5408 C
Conexiones marcadas: BUS: −, +; bornes 7, 8 y 9
Tensiones marcadas en los bornes: 21V; 230V
Modelo y capacidad impresos en los relés: K103 y K102: HF118F 024-1Z1T; 10A 250VAC; 10A 30VDC
Número bajo código de barras del embalaje: 4024074614280
Otros códigos impresos en etiqueta de caja: 902312; 870001; 000952S1
Marcajes de subcomponente negro montado: Z 10006; HAHN 749669; G 01/23

Datos de nuestro inventario

Conexión BUS: +/−; bornes 7-8-9
Marcajes de bornes: 230 V; 21 V

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

Códigos F.27, F.32, F.55, F.57 o F.61 en una ecoTEC plus ..6/5-5

En la tabla de averías del manual oficial (rev. 2021) la placa (PCB) es una comprobación más, nunca la primera: va junto al componente afectado y, según el código, a conectores y cableado.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

La placa lleva bornes de 230 V y gobierna una caldera de gas: debe montarla un instalador cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa?

En la etiqueta fijada a la pieza figura 0020092506. En el circuito va serigrafiado 0020268516. El modelo y versión del circuito es TL-A01 / TM-A01 V132_01 y, en el reverso, van BM-A01 y BC-A01. La caja de nuestra unidad lleva impreso 0020132764.

¿Sirve para mi caldera Vaillant ecoTEC plus o pro?

Para la 0020132764, CET Ltd, Heatingspares247 y National Boiler Spares la dan para ecoTEC plus 824, 831 y 837; la plus 937 y la pro 24 y 28 tienen 2 fuentes. CET da la 0020092506 para la plus 824, 825, 831, 832 y 835 y la pro 28 y 30. Otras tiendas dan la 0010028086 para la 824, la 825 R4 y la 831 NG. Compara los códigos o envíanos desde Contacto una foto de la etiqueta y de la placa de la caldera.

¿Qué significan 0020092506 y 0020268516?

0020092506 es el código de la etiqueta y 0020268516 el serigrafiado en el circuito. MySimpleStore los une en el título de una misma placa; Teplo+ los incluye en su familia de placas de control Pro y Plus. Heiz24 vende la 0020268516 como «V132_0 TL-A0 control board» de Vaillant.

¿Qué relación tiene con la 0020132764 y la 0020052093?

La 0020132764 es la referencia de esta pieza y va impresa en su caja (equivalencia OEM sin comprobar). Openclima la vende con «Versión de Electrónica: 0020092506» y Teplo+ la agrupa con 0020092506 y 0020268516, pero CET la vende como placa «universal» aparte. Tres tiendas dicen que sustituye a la 0020052093 (la del catálogo oficial de 2008); una la limita a calderas hasta 2012.

¿Vale para una ecoTEC fabricada después de 2012?

No está claro. CET Ltd la lista para ecoTEC plus y pro de 2012 en adelante, pero un anuncio de la 0020092506 dice que las posteriores a 2012 necesitan la 0010028086, que heatingspareparts.com y boilerparts.co.uk dan para la 824 (la primera, también para la 825 R4 y la pro 28 R2). Compara el código de tu placa.

¿Qué conexiones lleva y qué reviso antes de montarla?

Lleva marcados el bus (−, +), los bornes 7, 8 y 9 y tensiones de 21 V y 230 V. Un anuncio de la 0020092506 destaca su conector de 5 pines para bomba de velocidad variable: comprueba que tu bomba lo usa.

¿Quién debe montarla?

Un técnico cualificado: la placa tiene bornes de 230 V y la caldera funciona con gas. Antes de cambiarla conviene revisar sensores, enchufes y cableado, que el manual oficial comprueba antes que la placa (F.32, F.55, F.61).

Cómo hemos verificado esta ficha

Vaillant TL-A01 / TM-A01 V132_01

3 de 3 fuentes independientes para la compatibilidad

0020132764: tres tiendas la dan para ecoTEC plus 824, 831 y 837. 0020092506 sale como placa Vaillant en 5 orígenes o más; solo MySimpleStore la une a 0020268516 (Teplo+, por familia). Ningún despiece oficial abierto cita 0020092506, 0020268516 ni 0020132764. Discrepancias en 0020052093 y 0010028086.

Fuentes consultadas

CET Ltd: placa Vaillant ecoTEC plus 00200925060020092506; 0020132764 como «universal»
Heatingspares247: Vaillant 00201327640020132764 para plus y pro, hasta 2012
National Boiler Spares: Vaillant ecoTEC plus PCB 00201327640020132764 para plus 824, 831, 837, 937
Teplo+: placa Vaillant ecoTEC Pro-Plus 0020132764Los agrupa por familia
MySimpleStore: placa 0020092506 0020268516 usadaLos dos códigos en el título
Openclima: placa Vaillant 0020092506 [0020132764]0020132764 con electrónica 0020092506
Heiz24: placa Vaillant 0020268516 V132_0 TL-A00020268516 como placa Vaillant
Anuncio: Vaillant ecoTEC PCB 0020092506Conector de 5 pines; cita la 0010028086

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
