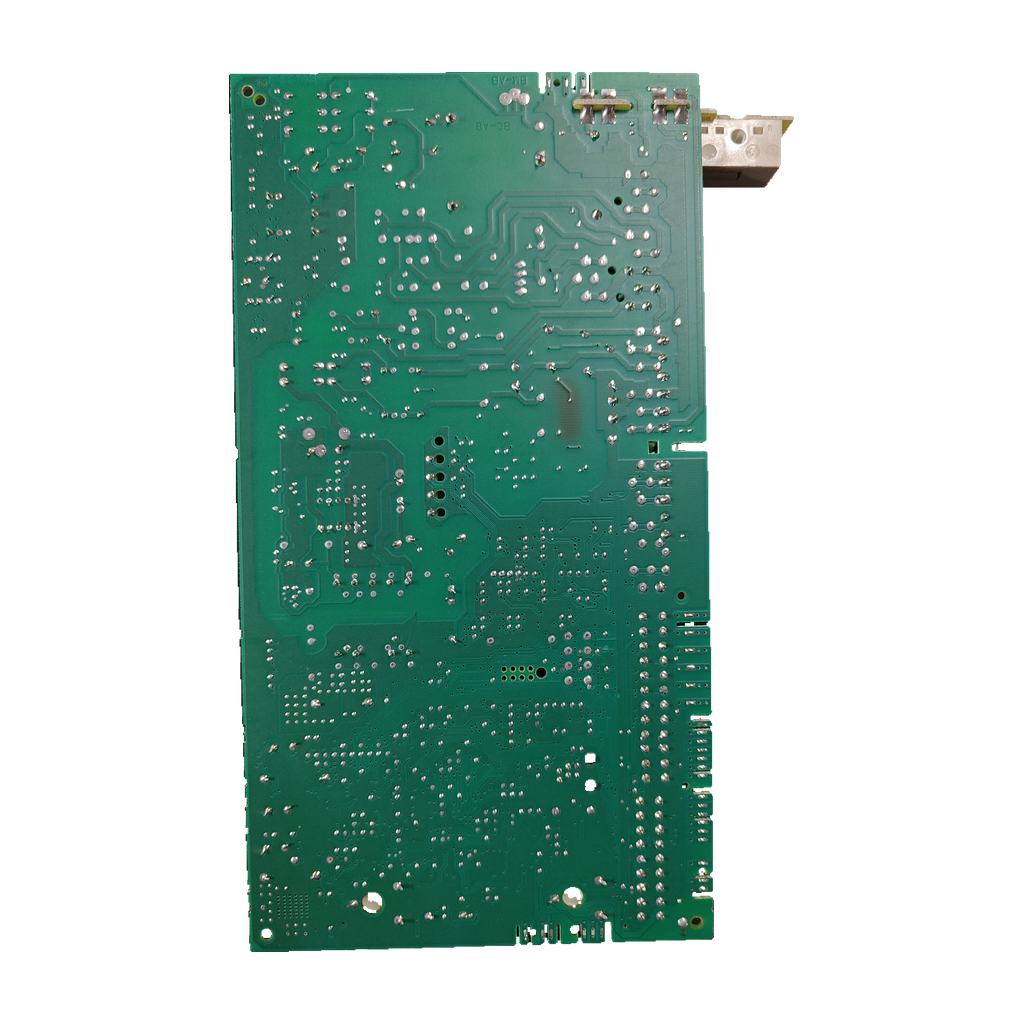

Placa electrónica Vaillant TL-AB PM-01 · 0020013351 para VMW 240/3-3M: Pieza e identificador ampliado

Placa electrónica Vaillant TL-AB PM-01 · 0020013351 para VMW 240/3-3M: vista 2

Placa electrónica Vaillant TL-AB PM-01 · 0020013351 para VMW 240/3-3M: vista 3

Placa electrónica Vaillant TL-AB PM-01 · 0020013351 para VMW 240/3-3M: vista 4

VaillantFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant TL-AB PM-01 · 0020013351 para VMW 240/3-3M

Referencia Vaillant0020013351

La 0020013351 (marcada TL-AB PM-01) es una placa electrónica Vaillant para la caldera Vaillant TURBOTEC VMW 240/3-3M, compatibilidad confirmada por nuestro taller. Pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

TURBOTEC VMW 240/3-3M
Código 0020013351
Marcada TL-AB PM-01
Bornes serigrafiados 230V~

Todos los códigos de esta unidad4

Referencia Vaillant: 0020013351
Código del circuito: 00200182/3
Modelo: TL-AB PM-01
SKU Ecoklima: PLC173

Ningún despiece oficial abierto cita 0020013351 ni TL-AB PM-01: compara todos los marcados de tu placa, no solo uno.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de una caldera Vaillant, con alimentación de red (bornes L y N, serigrafía 230V~) y un transformador T1.

Compruébalo en tu placa

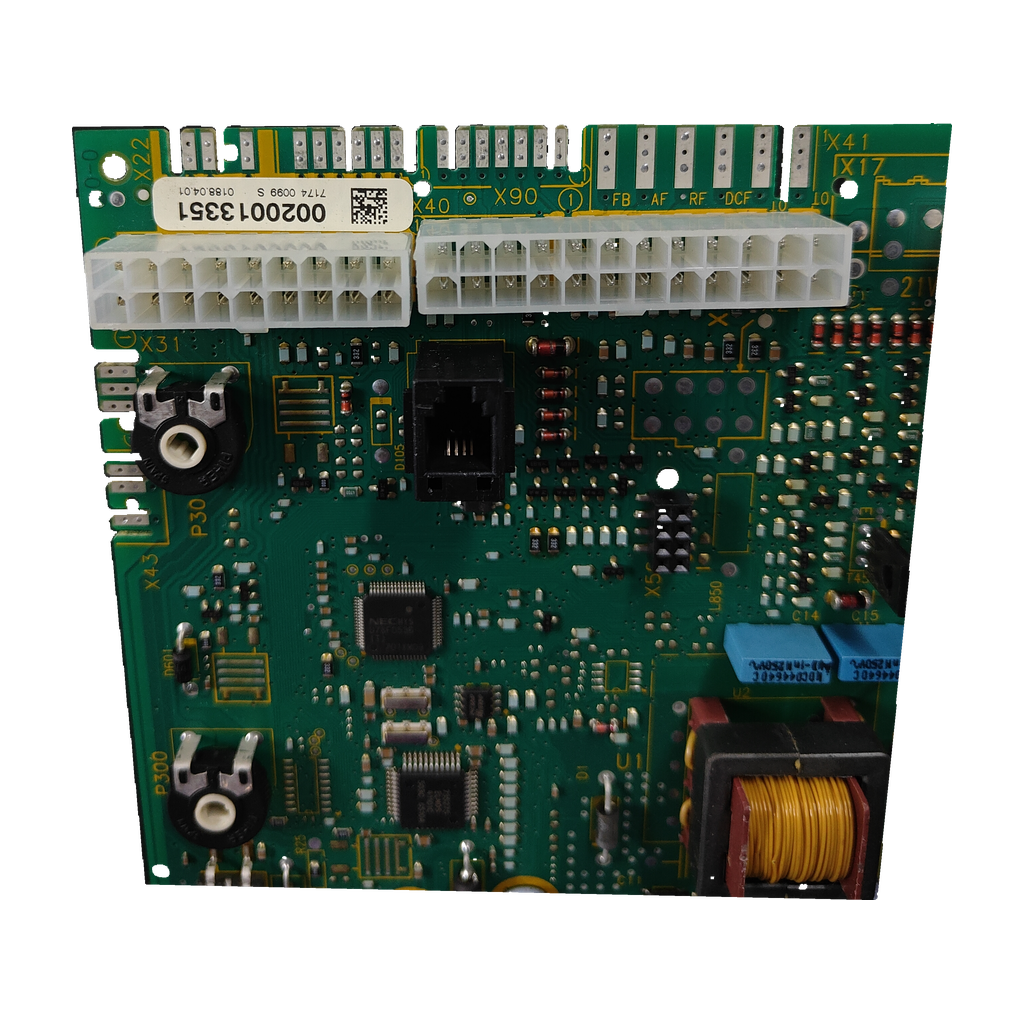

Busca en la placa la designación TL-AB PM-01 y el código 0020013351, que es el principal.

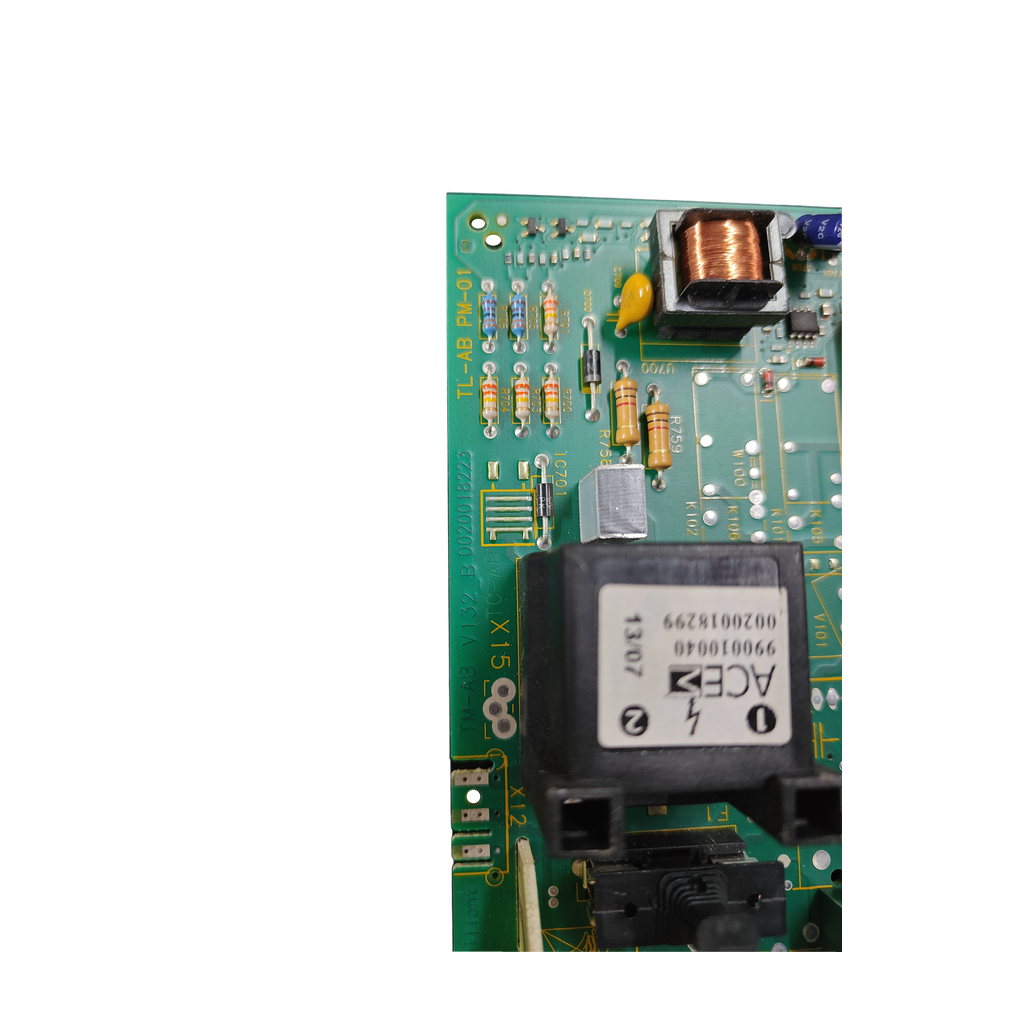

Comprueba los demás marcados de la placa: 7174 0099 S, 0188.04.01, 0020018223 y Vaillant V132.B. ACE990010040 y 0020018299 (13/07) van marcados junto al transformador, según nuestro inventario.
Mira que tu caldera sea una Vaillant VMW 240/3-3M (TURBOTEC): es la que nuestro taller ha confirmado.
Compara siempre el código impreso: la tarjeta 0020034604 de las VMW 242 y la «scheda comandi» 0020019997 de un catálogo Vaillant llevan otro código.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0020013351	Código principal de la placa, marcado en la pieza (Openclima: «Versione Elettronica» de la placa Vaillant original)
TL-AB PM-01	Designación marcada en la placa (también TLAB PM-01)
00200182/3	Código del circuito (PCB)
7174 0099 S	Código marcado en la placa (también 71740099S)
0188.04.01	Código marcado en la placa
0020018223	Código marcado en la placa
V132.B	Marcado «Vaillant V132.B» en la placa
0020018299	Marcado junto al transformador según nuestro inventario, con ACE990010040 y la fecha 13/07
ACE990010040	Marcado junto al transformador según nuestro inventario, con 0020018299 y la fecha 13/07
990010040	Código del transformador T1 (marcado ACG, fecha 13.03). Wallapop lo da como «Referencia ACE» de una placa Vaillant VMW ES242-5
0026018233	Código del transformador T1 (marcado ACG, fecha 13.03)

No la confundas con

0020019997«Scheda comandi, cpl.» (pos. 06 de la caja de mandos) en un catálogo Vaillant de recambios (ManualMachine) · Es otro código: ninguna fuente lo une a 0020013351 ni a TL-AB PM-01.
0020034604Tarjeta electrónica Vaillant VMW que Suner y Sercatec dan para las VMW 242-3 y 242-5, y RC Ibérica para la 242-5 y la 242/2-3 R1 · Es otro código: ninguna de esas páginas cita 0020013351.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant TURBOTEC VMW 240/3-3MConfirmada por nuestro taller

No sirve para

Vaillant VMW 242-3Lleva otra tarjeta: 0020034604 (Suner y Sercatec)
Vaillant VMW 242-5Lleva otra tarjeta: 0020034604 (Suner, Sercatec y RC Ibérica)
Vaillant VMW 242/2-3 R1Lleva otra placa: 0020034604 (RC Ibérica)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Código marcado: 0020013351; 7174 0099 S; 0188.04.01
Código marcado: 0020018223; Vaillant V132.B
Código marcado: ACE990010040; 0020018299; 13/07

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia de bornes: 21V; 230V~; L; N; 3; 4; 5

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Bornera: - + 7 8 9 1 N ⏚ 3 4 5
Subcomponente T1/transformador: ACG; códigos 990010040, 0026018233; fecha 13.03
Aplicación indicada en inventario: TURBOTEC VMW 240/3-3M
Código marcado: 0020013351; 7174 0099 S; 0188.04.01; 0020018223; Vaillant V132.B

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Fotografía el conexionado

Antes de desconectar, haz una foto de los conectores y compara la bornera (- + 7 8 9 1 N ⏚ 3 4 5) con la de tu placa.

Tensión de red en la placa

La placa trabaja con tensión de red (230V~).

Preguntas frecuentes

6 preguntas

¿Cómo identifico la placa Vaillant TL-AB PM-01?

Lleva marcada la designación TL-AB PM-01 y el código 0020013351. Comprueba también 7174 0099 S, 0188.04.01, 0020018223 y Vaillant V132.B. El código del circuito es 00200182/3 y la bornera va serigrafiada 21V, 230V~, L, N, 3, 4, 5.

¿Sirve para mi Vaillant TURBOTEC VMW 240/3-3M?

Sí. Nuestro taller ha confirmado esta placa para la Vaillant TURBOTEC VMW 240/3-3M. Para comparar, el código principal es 0020013351 y la designación marcada TL-AB PM-01.

¿Sirve para otras Vaillant, como la VMW 242-3 o la 242-5?

No está confirmada para otras calderas: nuestro taller solo la ha confirmado para la TURBOTEC VMW 240/3-3M y ninguna fuente abierta une 0020013351 con otra. Suner y Sercatec listan para las VMW 242-3 y 242-5 otra tarjeta, la 0020034604 (RC Ibérica también para la 242-5). Envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características de tu caldera, o llámanos al 919 931 595.

¿Es la misma placa que la 0020019997 o la 0020034604?

Ninguna fuente abierta las une a 0020013351. RC Ibérica y Ricambi per Caldaie anuncian la 0020034604 también para la familia VMW; en los 107 modelos de Sercatec no figura la 240/3-3. Para esta caldera, nuestro taller tiene confirmada la 0020013351: compara el código impreso.

¿Qué significan los códigos marcados en la placa?

0020013351 es el código principal: Openclima lo da como código de la placa electrónica Vaillant original. 00200182/3 es el código del circuito y TL-AB PM-01 la designación impresa. 990010040 y 0026018233 son del transformador T1 (marcado ACG, fecha 13.03); un anuncio de Wallapop da 990010040 como «Referencia ACE» de una placa Vaillant VMW ES242-5 (230V / 21V). Nuestro inventario da ACE990010040 y 0020018299 (fecha 13/07) como marcado del transformador. Ninguna fuente explica 7174 0099 S, 0188.04.01, 0020018223 ni V132.B.

¿Qué debo comparar antes de montarla?

Compara la bornera de la pieza (- + 7 8 9 1 N ⏚ 3 4 5, con serigrafía 21V, 230V~, L, N, 3, 4, 5) con los conectores de tu caja electrónica y haz una foto del conexionado antes de desconectar nada. La placa trabaja a 230V~.

Cómo hemos verificado esta ficha

Vaillant TL-AB PM-01

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Códigos y compatibilidad confirmados por nuestro taller. Un origen externo (Openclima) identifica 0020013351 como placa Vaillant original; ningún despiece oficial abierto la cita.

Fuentes consultadas

Openclima: ficha de la placa electrónica Vaillant 0020013351Identifica 0020013351 como placa electrónica Vaillant original; no cita calderas
Wallapop: anuncio de placa Vaillant VMW ES242-5 usada (ref. ACE 990010040)Cita 990010040 como «Referencia ACE» y 230V / 21V; es otro modelo de caldera

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
