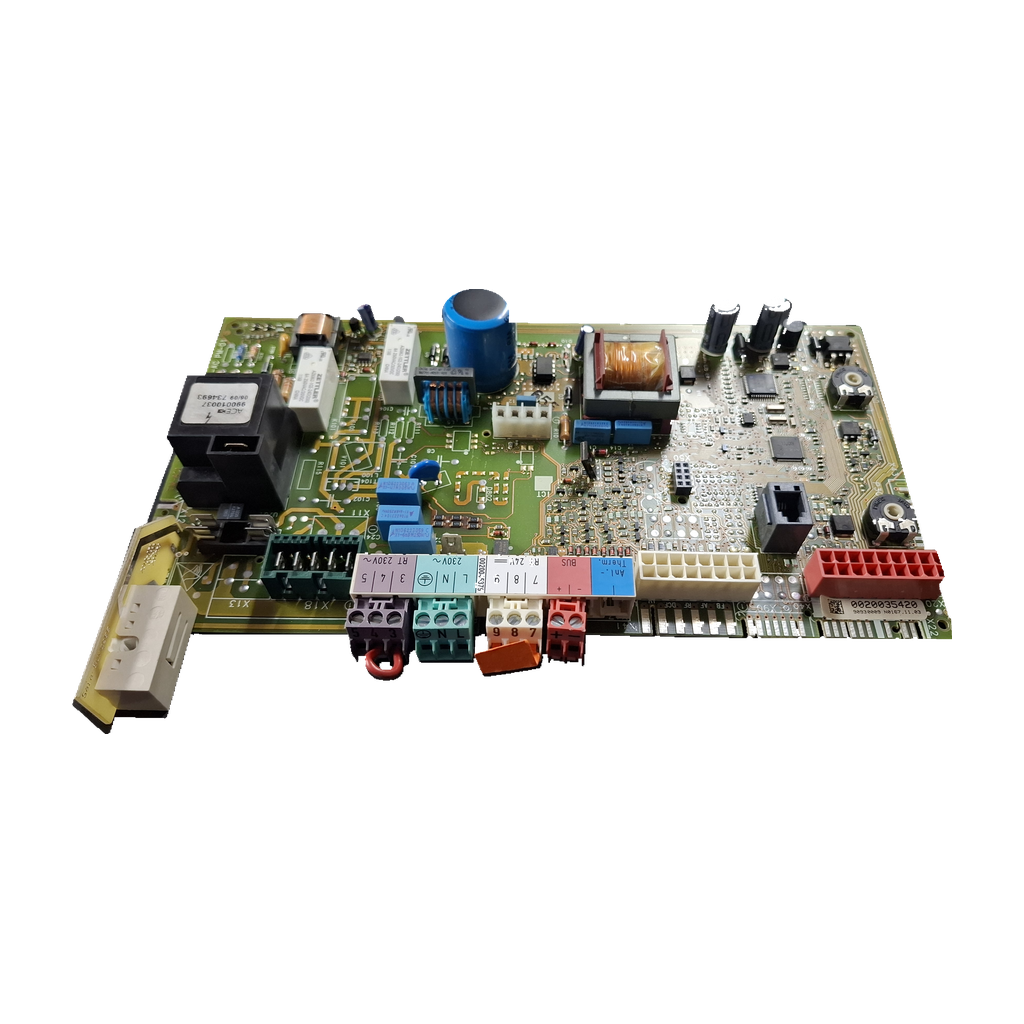

Placa electrónica Vaillant TL-AC PM-01 · 0020092478 para VU 246/3-5 R5: Pieza e identificador ampliado

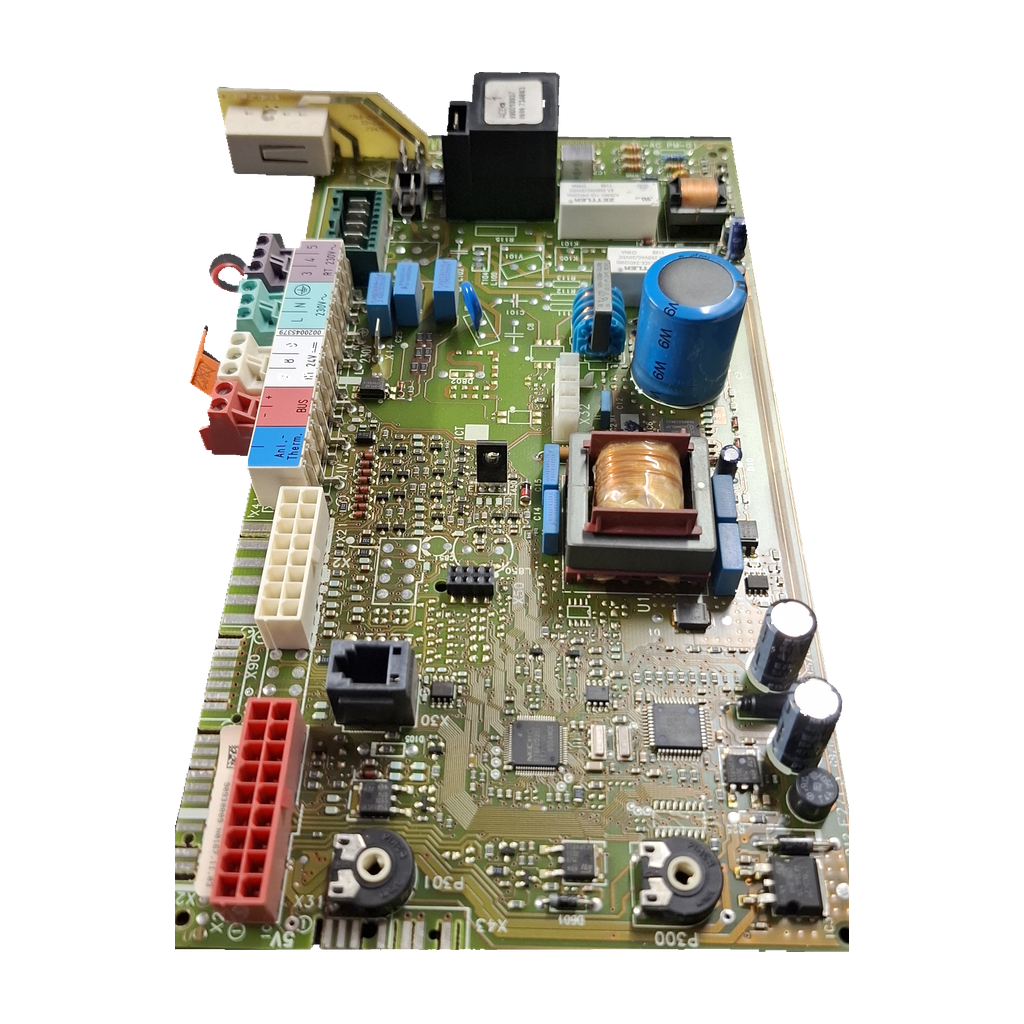

Placa electrónica Vaillant TL-AC PM-01 · 0020092478 para VU 246/3-5 R5: vista 2

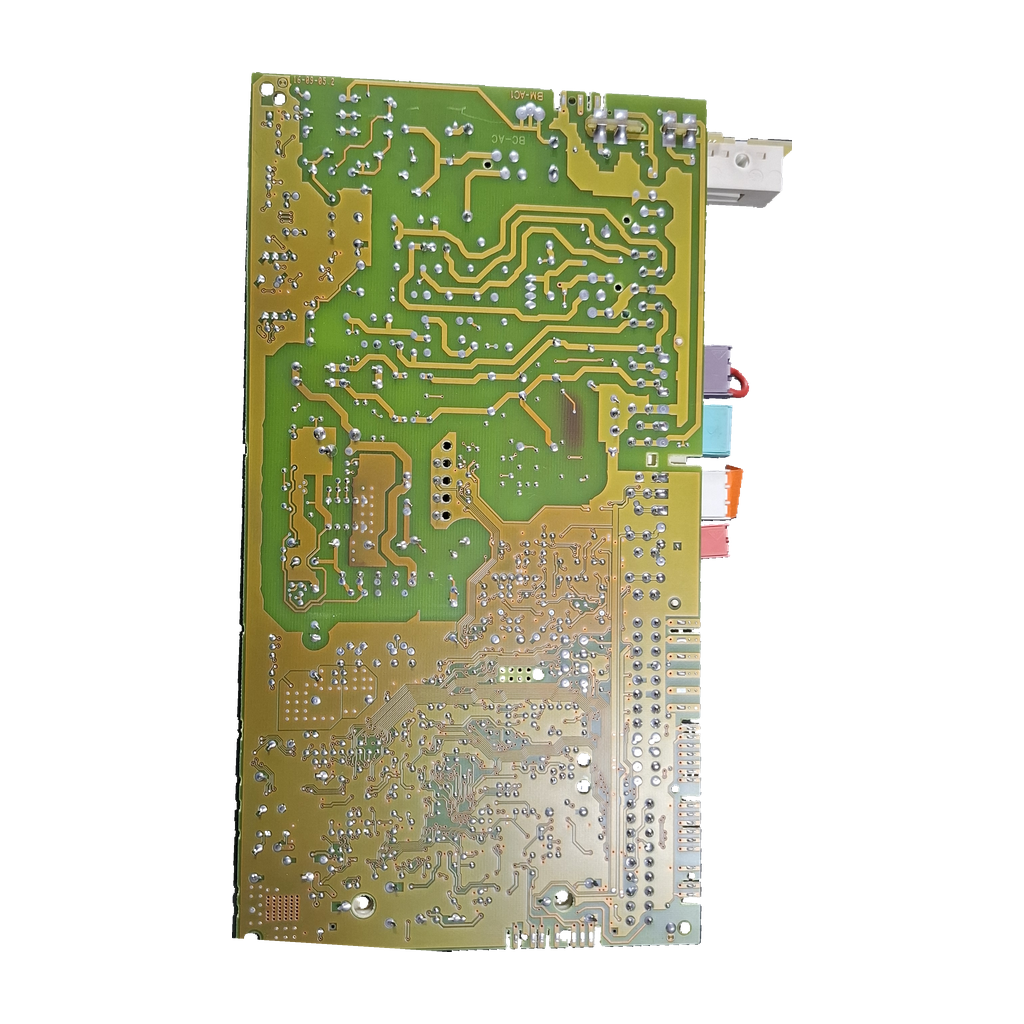

Placa electrónica Vaillant TL-AC PM-01 · 0020092478 para VU 246/3-5 R5: vista 3

Placa electrónica Vaillant TL-AC PM-01 · 0020092478 para VU 246/3-5 R5: vista 4

VaillantFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantReferencia verificada

Placa electrónica Vaillant TL-AC PM-01 · 0020092478 para VU 246/3-5 R5

Referencia Vaillant0020092478

La placa electrónica Vaillant TL-AC PM-01 (referencia 0020092478, PCB 0020035420) va en la Vaillant VU 246/3-5 R5, confirmada por nuestro taller, y varias tiendas la dan también para otras Vaillant 3-5 (VU, VUW, VC, VCI, VCW, VM, VMW). Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. Vaillant 0020092478
PCB 0020035420
Circuito TL-AC PM-01
230 V · 0,54 kg

Todos los códigos de esta unidad4

Referencia Vaillant: 0020092478
Código del circuito: 0020035420
Modelo: TL-AC PM-01
SKU Ecoklima: PLCN015

Nuestro taller confirma que la etiqueta 0020035420 y el circuito TL-AC PM-01 corresponden a la referencia 0020092478. Compara los tres códigos.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa electrónica de control de una caldera de gas. Las averías típicas que cita una tienda son que la caldera no arranque, que el quemador no encienda o que se bloquee.

Compruébalo en tu placa

Busca en la placa la etiqueta adherida con el código 0020035420 y el marcaje 90930009 N0167.11.03. El modelo del circuito impreso es TL-AC PM-01.
Compara con la referencia Vaillant 0020092478, la del embalaje y la de las tiendas.
Mira la placa de características de tu caldera. EasySAV y Pièces Express listan la VU 246/3-5 R5 con los códigos de modelo 0010004352 y 0010004353.
No la confundas con la 0020041165 (placa anterior de las VC) ni con la 0020052093 (VU 246/3-5 en el catálogo oficial de 2008).
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

0020092478	Referencia Vaillant del repuesto (embalaje y tiendas)
0020035420	Código de placa en la etiqueta adherida
TL-AC PM-01	Modelo del circuito impreso
90930009 N0167.11.03	Marcaje secundario de la etiqueta de placa
4024074595664	EAN de la 0020092478 (varias tiendas)

No la confundas con

0020041165Placa anterior de las VC 126-306/3-5 · Loebbeshop dice que la 0020092478 la sustituye. Si tu placa la lleva, consúltanos.
0020052093Placa de la ecoTEC plus 624 VU 246/3-5 en el catálogo oficial de 2008 · Anterior a las R3 y R5 y sin la 0020092478 en ese catálogo: no las des por equivalentes sin comprobarlo.
0020092421Placa que un anuncio privado da para la VC DE 196/3-5 R3 · Una sola fuente, sin comprobar. Si tienes esa caldera, consúltanos.

Calderas en las que va

4 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VU 246/3-5 R5Confirmada por nuestro taller · también en EasySAV, Pièces Express, Gnesato y ESC Grossiste
Vaillant VC 126-306/3-5 (R3, R5)Loebbeshop, 4 tiendas (3 alemanas y 1 checa) con la misma lista e Idealo
Vaillant VMW 296/3-5, VMW 296/3-5 R3 y VM 376/3-5ESC Grossiste, Climatización Ibérica y Electrotodo
Vaillant VMW 346/3-5ESC Grossiste, Climatización Ibérica y Repuestos Calefacción

Por confirmarPor confirmar

Vaillant VU 246/3-5 R32 orígenes: Pièces Express; Gnesato y ESC Grossiste (coinciden en 7 designaciones de VU y VUW; cuentan como uno)
Vaillant VU 156/3-5 R3 y R52 orígenes: Pièces Express; Gnesato y ESC Grossiste (como uno). Electronique Solution da solo «VU 156»
Vaillant VUW 296/3-5 R5 y VUW 346/3-5 R51 fuente (Pièces Express); Gnesato y ESC Grossiste dan la variante VUW FR
Vaillant VCI 196 y 246/3-5, VCW 196 y 246/3-5 (R3, R5) y VCW 196/3-5 A2 fuentes: 4 tiendas (3 alemanas y 1 checa) con la misma lista e Idealo
Vaillant VMW 296/3-5 R5, VMW 346/3-5 R3 y R5, VM 376/3-5 R32 fuentes (ESC Grossiste, Climatización Ibérica)
Vaillant VM 246/3-5, VM 246/3-5 R3 y VM 376/3-5 R51 fuente (Climatización Ibérica)
Vaillant VM 346/3-5, VM ES 366/3-5 y VMW ES 306, 346 y 386/3-51 fuente (Electrotodo; otra tienda copia su texto)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos de fuentes externas

Tensión de funcionamiento: 230 VIdealo
Peso del repuesto: 0,54 kgIdealo · Pièces Express (0,541 kg) · Gnesato da 1 kg

Marcados de esta unidad

Tipo de pieza: Circuito impreso
Número de serie indicado para el repuesto: 13545443V
Alimentación y bornes: 230 V~; L, N y tierra
Entrada de termostato de 230 V: RT 230 V~; bornes 3, 4 y 5
Entrada de termostato de 24 V: RT 24 V; bornes 7, 8 y 9
Bus de comunicación: BUS; polaridad +/−
Conexión rotulada: Anl. Therm.
Relé: ZETTLER AZ943-1CH-12DE
Conectores visibles: X20, X22, X40
Otros conectores visibles: X13, X18, X11, X10, X12, X2, X1
Aplicación indicada en inventario: Aplicación documentada para la referencia 0020092478 del embalaje: Vaillant VU 246/3-5 R5.

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no arranca, el quemador no enciende o se bloquea

Lo cita Electrotodo para esta placa. Que un técnico lo confirme antes de cambiarla.

Errores erráticos, reinicios espontáneos o modulación defectuosa

Lo citan Climatización Ibérica y Electrotodo para esta placa.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Trabaja a 230 V y la caldera es de gas.

Preguntas frecuentes

7 preguntas

¿Cómo identifico esta placa Vaillant TL-AC PM-01?

La placa lleva una etiqueta adherida con el código 0020035420 y el marcaje secundario 90930009 N0167.11.03; el circuito impreso es el modelo TL-AC PM-01. El repuesto se pide como Vaillant 0020092478.

¿Sirve para mi Vaillant VU 246/3-5 R5?

Sí. Nuestro taller la ha confirmado para la VU 246/3-5 R5. EasySAV la lista como «Circuit imprimé» 0020092478 en las piezas de esa caldera, y Pièces Express, Gnesato y ESC Grossiste la incluyen entre las de la 0020092478.

¿Va en otras calderas Vaillant además de la VU 246/3-5 R5?

Con 3 o más fuentes: VC 126-306/3-5, VMW 296/3-5 (y R3), VMW 346/3-5 y VM 376/3-5. Con 2 o menos: VU 246/3-5 R3 y VU 156/3-5 R3 y R5 (2 orígenes: Pièces Express, y Gnesato y ESC Grossiste como uno), VUW 296 y 346/3-5 R5 (1 fuente; Gnesato y ESC dan la variante VUW FR), VCI y VCW (2) y otras VM y VMW. La VU 246/3-5 sin versión lleva otro código en el catálogo oficial de 2008.

¿Qué significan los códigos 0020035420, TL-AC PM-01 y 0020092478?

0020035420 es el código de la etiqueta adherida y TL-AC PM-01 el modelo del circuito impreso. 0020092478 es la referencia Vaillant del repuesto; nuestro taller confirma que corresponden a la misma placa.

¿Es lo mismo que la 0020041165 o la 0020052093?

La 0020041165 es una placa anterior: Loebbeshop dice que la 0020092478 la sustituye («ersetzt») en las VC 126-306/3-5 (solo Loebbeshop). La 0020052093 es la placa de la ecoTEC plus 624 VU 246/3-5 en el catálogo oficial de 2008, que no cita la 0020092478. ¿Otro código? Envíanos desde Contacto una foto de la etiqueta.

¿Qué averías se asocian a esta placa?

Las tiendas citan que la caldera no arranque o se bloquee, que el quemador no encienda, fallos de modulación, errores erráticos y reinicios. Son textos de tienda, no del fabricante: que lo confirme un técnico antes de cambiarla.

¿Quién debe montar esta placa?

Un técnico cualificado. Idealo indica que, por sus características eléctricas, la instalación debe hacerla personal autorizado: la placa trabaja a 230 V y la caldera es de gas.

Cómo hemos verificado esta ficha

Vaillant TL-AC PM-01

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

3 orígenes independientes unen la 0020092478 con la VU 246/3-5 R5 (EasySAV; Pièces Express; Gnesato y ESC Grossiste como uno); etiqueta y circuito los confirma el taller. smd-blau.de da el 0020035420 para la VC DE 126/3-5 (manda el taller); un anuncio privado, la 0020092421 para la VC DE 196/3-5 R3.

Fuentes consultadas

EasySAV: piezas de la Vaillant VU 246/3-5 R5Piezas de la caldera
Pièces Express: circuit imprimé Vaillant 0020092478VU y VUW 3-5; EAN y peso
Gnesato: electronic board Vaillant 0020092478VU y VUW 3-5
ESC Grossiste: circuit imprimé Vaillant 0020092478VU, VUW, VMW y VM
Loebbeshop: Leiterplatte Vaillant 0020092478VC; sustituye a la 0020041165
Warmwasserkönig: Leiterplatte Vaillant 0020092478VC, VCI y VCW
Idealo: Leiterplatte Vaillant 0020092478VC, VCI y VCW; 230 V; peso
Climatización Ibérica: placa Vaillant 0020092478VM y VMW; averías

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
