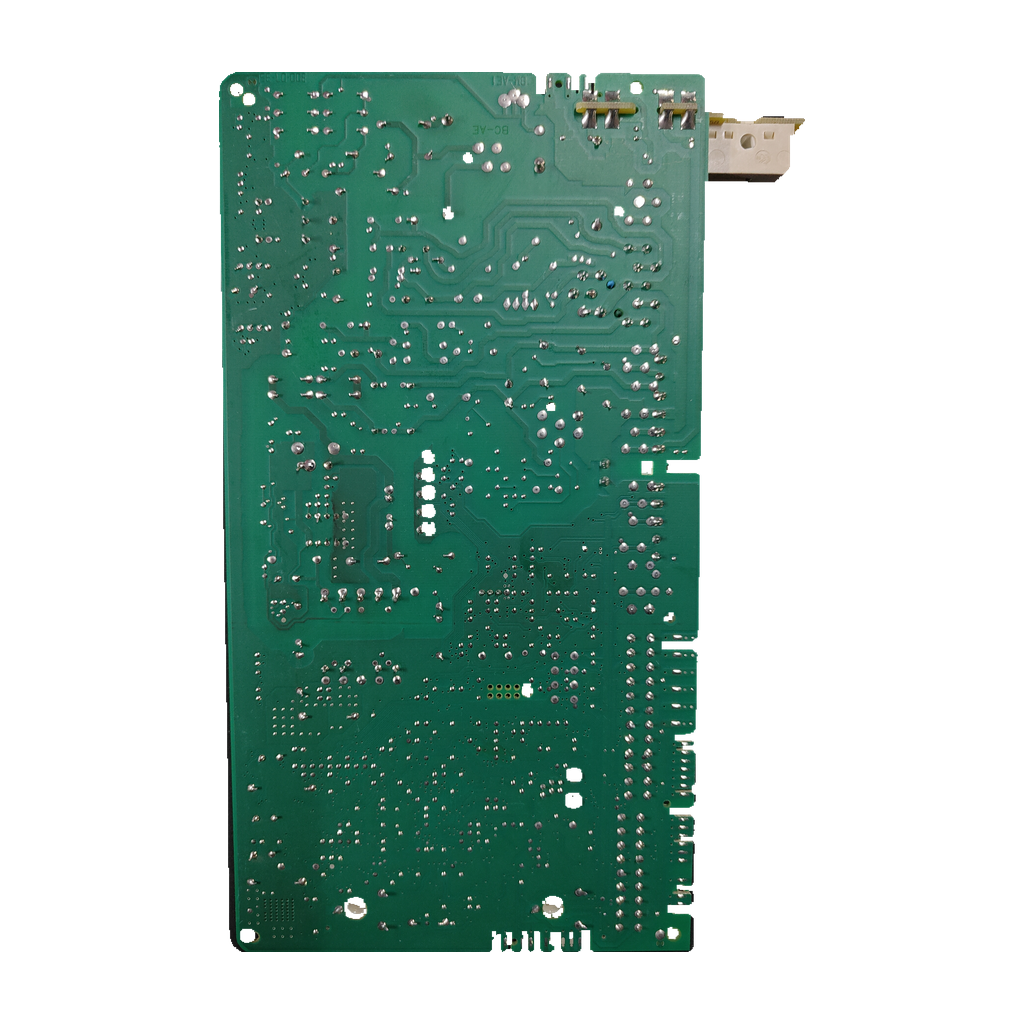

Placa electrónica Vaillant TL-AE PM-03 · 0020028476 · VMW ES 242/3-5 M: Pieza e identificador ampliado

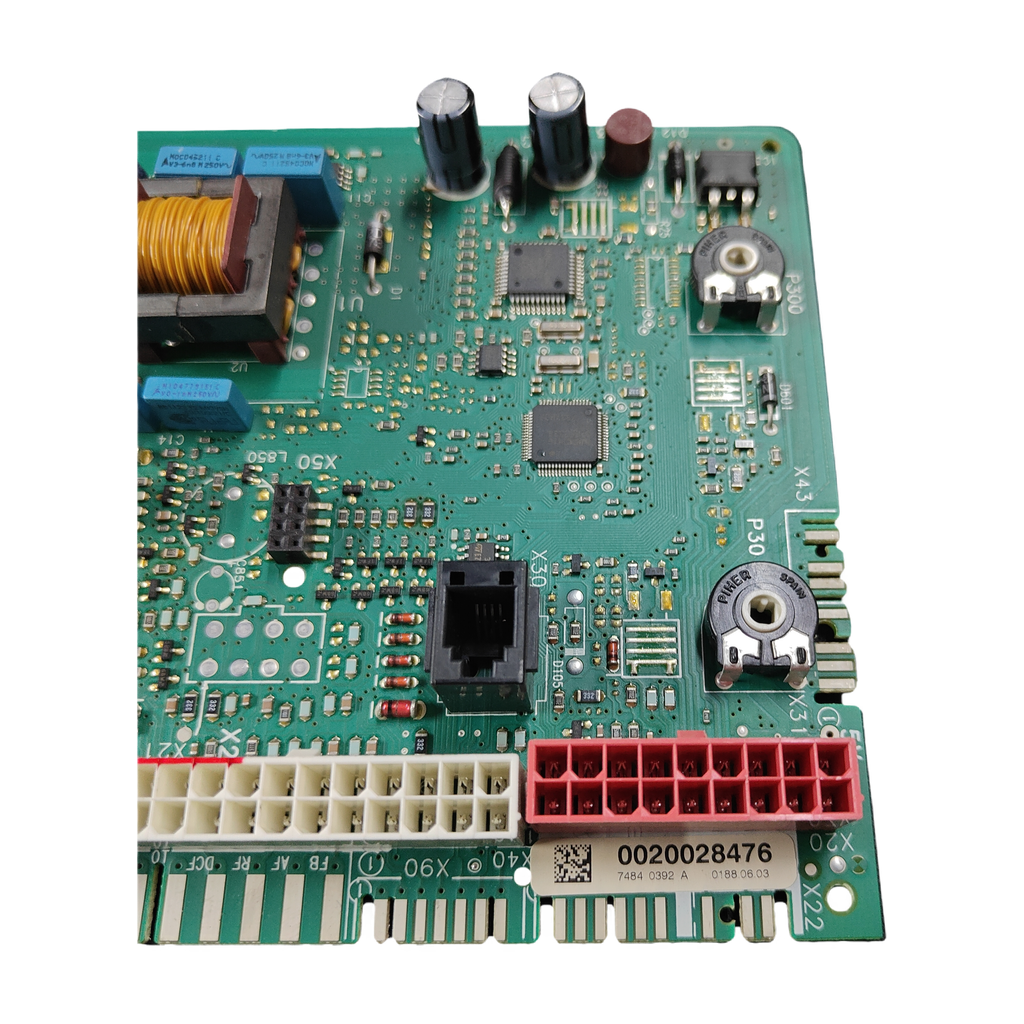

Placa electrónica Vaillant TL-AE PM-03 · 0020028476 · VMW ES 242/3-5 M: vista 2

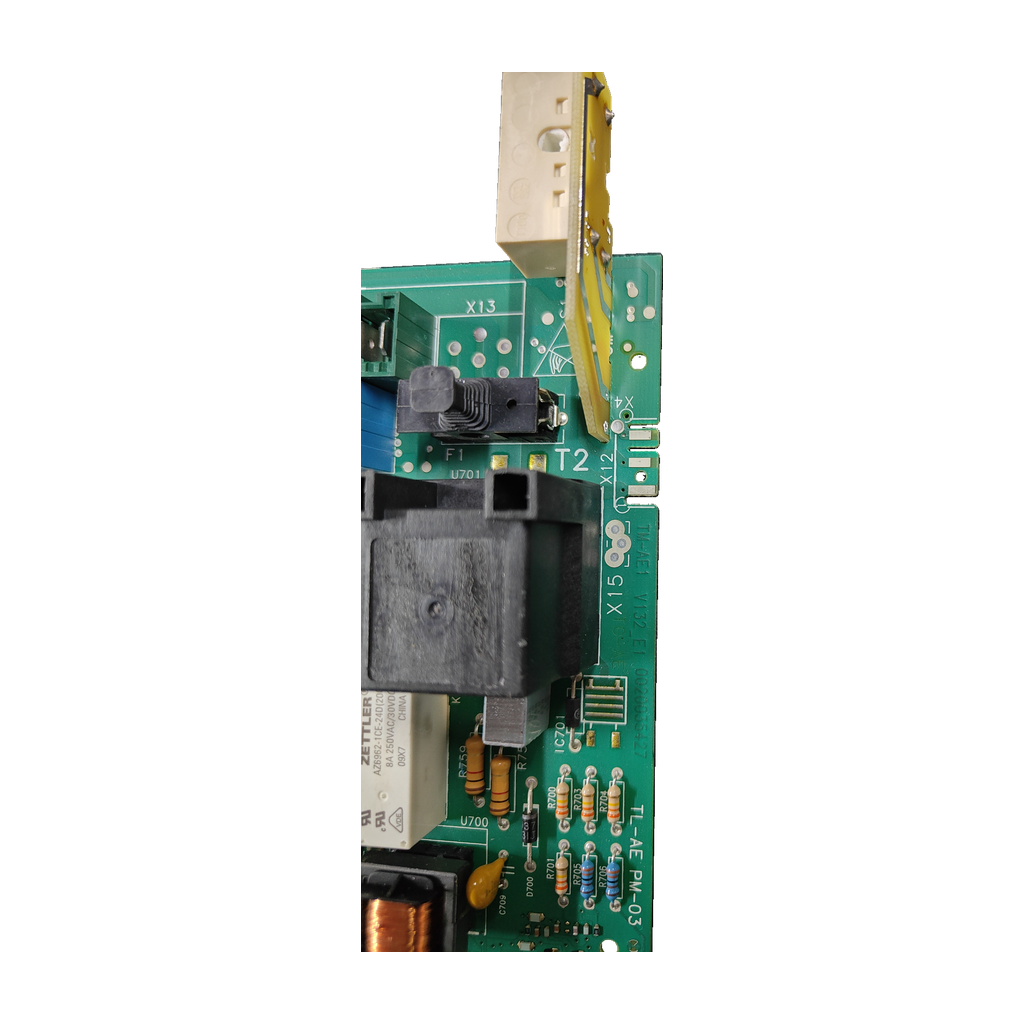

Placa electrónica Vaillant TL-AE PM-03 · 0020028476 · VMW ES 242/3-5 M: vista 3

Placa electrónica Vaillant TL-AE PM-03 · 0020028476 · VMW ES 242/3-5 M: vista 4

VaillantFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant TL-AE PM-03 · 0020028476 · VMW ES 242/3-5 M

Referencia Vaillant0020028476

La placa electrónica Vaillant 0020028476 (circuito TL-AE PM-03) está confirmada por nuestro taller para la Vaillant VMW ES 242/3-5 M. Unidad usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Ref. Vaillant 0020028476
Circuito TL-AE PM-03
Fusible F1 · T2
Relé 8 A · 250 VAC / 30 VDC

Todos los códigos de esta unidad3

Referencia Vaillant: 0020028476
Código del circuito: TL-AE PM-03
SKU Ecoklima: PLC199

Las fuentes no coinciden sobre el 0020092371: varias tiendas lo ligan al 0020028476, pero una lista con formato Vaillant, alojada en una tienda y de la VMW 242/3-5 M classic (otra variante), lo llama «Soporte circuito impreso».

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa electrónica principal de la caldera: una tienda dice que gestiona el encendido, la modulación de llama y la seguridad. Se sospecha de ella cuando la caldera no enciende, se reinicia o da errores erráticos.

Compruébalo en tu placa

Busca en tu placa el código 0020028476 y compáralo con el nuestro. La nuestra marca además 7484 0392 A / 0188.06.03, TL-AE / PM-03 y TM-AE1 / V132-E1.
Mira en la placa de características que tu caldera es una Vaillant VMW ES 242/3-5 M, la confirmada por nuestro taller. Las turboTEC y atmoTEC que citan las tiendas están por confirmar.
Compara el 0020028476 y el circuito TL-AE PM-03 con tu placa. Las fuentes discrepan sobre el 0020092371 y el 0020035443 / 0020045430: no los des por equivalentes.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu placa.

Códigos de esta pieza

0020028476	Marcado en la pieza; seis orígenes lo unen a una placa Vaillant
TL-AE PM-03	Código del circuito (PCB) marcado en la placa; sin fuente externa
7484 0392 A / 0188.06.03	Marcado en la placa; sin fuente externa
TM-AE1 / V132-E1	Marcado en la placa; sin fuente externa
0020092371	Código de venta que varias tiendas ligan al 0020028476; no consta en nuestra unidad
0020059202	Código anterior del 0020092371 según Antonelli; no consta en nuestra unidad
5132 5427 D	Marcado junto al 0020028476 en la placa de Antonelli; no consta en nuestra unidad

No la confundas con

0020092371Placa que Antonelli vende con el 0020028476 impreso; en una lista de tienda de la VMW 242/3-5 M classic (otra variante) es «Soporte circuito impreso» · Fuentes contradictorias: compara el TL-AE PM-03 y tu caldera
0020035443 / 0020045430Placa «TC-AG1» según un anuncio de AliExpress; drboiler.ru los pone en el título junto al 0020028476 · Fuentes contradictorias; la nuestra marca TL-AE PM-03 y 0020028476

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW ES 242/3-5 MConfirmada por nuestro taller

Por confirmarPor confirmar

Vaillant VMW 242/4-5 M R11 origen: Climatización Ibérica (título de su ficha)
Vaillant turboTEC plus VU 202/5-5, VU 242/5-5 y VUW 202, 242, 282, 322/5-51 origen: Climatización Ibérica (su lista de compatibles)
Vaillant atmoTEC y turboTEC pro/plus VUW (200, 240, 280; 202, 242, 282) series 3-3 y 3-52 orígenes: teploport.ru con boilerparts.ru (mismo catálogo) y AquaTermix

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Dato de una tienda (1 origen)

Tensión de alimentación: 230 V · 50 Hzdrboiler.ru (tienda)
Temperatura de trabajo: -10 °C a +90 °Cdrboiler.ru (tienda)

Características y marcados técnicos

Marcado de bornes: 21V / 230V
Marcado de conexion: 5V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Subcomponente relé ZETTLER AZ8692-1C-240/20: 8 A, 250 VAC/30 VDC
Subcomponente relé ZETTLER AZ6962-1CE-24D(200): marcado en la pieza; capacidad nominal no verificada
Fusible visible en placa: F1, T2
Aplicación indicada en inventario: VMW ES 242/3-5 M
Código marcado: 7484 0392 A / 0188.06.03; TM-AE1 / V132-E1

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde al termostato

Una tienda lo cita entre las señales de cambiar la placa 0020028476; que lo diagnostique un técnico.

Códigos de error erráticos en pantalla y reinicios continuos

Señales que esa tienda asocia a la placa.

Relés pegados que impiden arrancar el quemador

Avería que esa tienda atribuye a la placa.

Climatización Ibérica publica una tabla de errores de la VMW ES 242/4-5M, no de esta caldera: la ficha no usa ningún código de error.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible F1

Lleva un fusible marcado F1, T2: que el técnico lo compruebe antes de dar la placa por averiada.

Relés

Lleva dos relés ZETTLER: AZ8692-1C-240/20 (8 A, 250 VAC/30 VDC) y AZ6962-1CE-24D(200).

Monta con un técnico

Los bornes llevan marcado 21V / 230V (marcado del ejemplar, no medición): que la monte un técnico cualificado.

Preguntas frecuentes

6 preguntas

¿Qué códigos debo comparar con mi placa?

Nuestra unidad lleva marcados 0020028476, TL-AE / PM-03 (código del circuito), 7484 0392 A / 0188.06.03 y TM-AE1 / V132-E1. Compara al menos el 0020028476 y el TL-AE PM-03. Seis orígenes unen el 0020028476 a una placa Vaillant; ninguno cita los demás marcados.

¿Sirve para mi Vaillant VMW ES 242/3-5 M?

Sí. Nuestro taller ha confirmado esta placa para la Vaillant VMW ES 242/3-5 M. Si tu modelo lleva otra terminación, compara la placa de características de la caldera.

¿En qué otras calderas se usa el 0020028476?

Climatización Ibérica la da para la VMW 242/4-5 M R1 y las turboTEC plus 5-5. Dos orígenes (teploport.ru con boilerparts.ru, y AquaTermix) la dan para atmoTEC y turboTEC pro/plus de las series 3-3 y 3-5, como la turboTEC plus VUW 242/3-5. Ninguna verificada (1 o 2 orígenes). Para la tuya, envíanos por Contacto una foto de la etiqueta.

¿Es lo mismo el 0020092371 que el 0020028476?

Las fuentes no coinciden. Antonelli vende con el 0020092371 una placa Vaillant con el 0020028476 impreso; Openclima lo da como «Otros Identificadores» y AquaTermix lo pone junto al 0020028476. Pero una lista con formato Vaillant, alojada en una tienda y de la VMW 242/3-5 M classic (otra variante), lo llama «Soporte circuito impreso». Compara el 0020028476 y el TL-AE PM-03.

¿Qué lleva montado esta placa y qué se revisa antes de cambiarla?

Nuestra unidad tiene un fusible marcado F1, T2 y dos relés ZETTLER: AZ8692-1C-240/20 (8 A, 250 VAC/30 VDC) y AZ6962-1CE-24D(200). Los bornes marcan 21V / 230V y la conexión 5V (marcados del ejemplar, no mediciones). Antes de darla por averiada, que el técnico compruebe el fusible F1, T2.

¿Qué síntomas apuntan a esta placa y quién debe montarla?

Climatización Ibérica asocia a la 0020028476 una caldera que no enciende, errores erráticos, reinicios continuos y relés pegados. Es texto comercial, no una tabla de Vaillant. Que la monte un técnico cualificado.

Cómo hemos verificado esta ficha

Vaillant 0020028476

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

Seis orígenes unen el 0020028476 a una placa Vaillant, pero discrepan sobre el 0020092371. La VMW ES 242/3-5 M y los marcados vienen de nuestro inventario, confirmados por el taller.

Fuentes consultadas

Antonelli (Italia): placa Vaillant 0020092371 con el 0020028476 impreso0020028476 impreso en la placa; 0020092371 ex 0020059202
Climatización Ibérica: placa Vaillant VMW 242/4-5 M R1 · 0020028476Referencia OEM, calderas y síntomas
Openclima: circuito impreso Vaillant (0020028476)Añade «Otros Identificadores: 0020092371»
Openclima: placa electrónica Vaillant (0020028476) (V1)Mismo origen
drboiler.ru: placa de control para calderas Vaillant 0020028476Artículo 0020028476; tensión y temperatura
teploport.ru: placa de control Vaillant 0020028476Lista de atmoTEC y turboTEC pro/plus 3-3 y 3-5
boilerparts.ru: placa de control Vaillant 0020028476Mismo catálogo que teploport.ru (1 origen)
AquaTermix: placa Vaillant atmo/turboTEC 0020092371 · 0020028476Artículos 0020092371 y 0020028476

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
