Placa electrónica Vaillant TM-AB V132_B / TL-AB PM-03 · 0020013352 · VMW ES 242/3-3 M / 242/3-5 M: Pieza e identificador ampliado

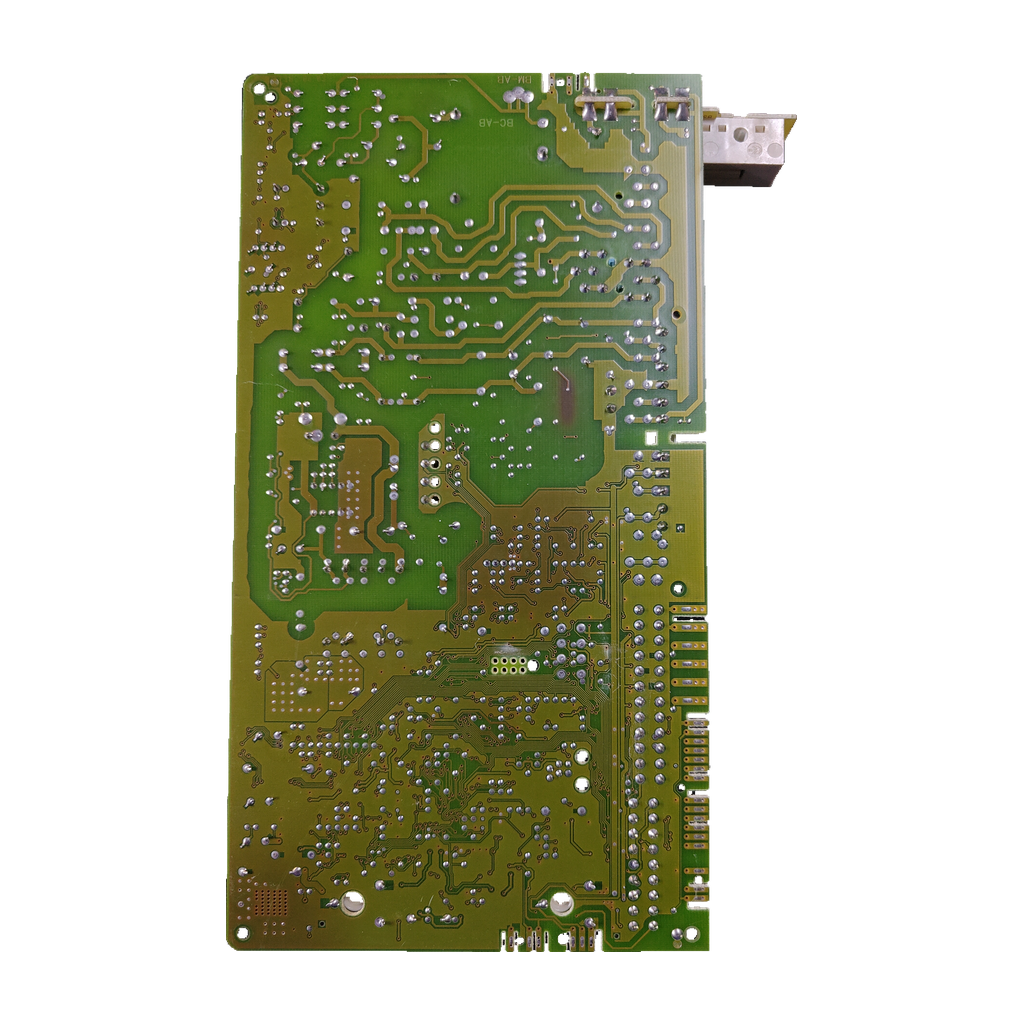

Placa electrónica Vaillant TM-AB V132_B / TL-AB PM-03 · 0020013352 · VMW ES 242/3-3 M / 242/3-5 M: vista 2

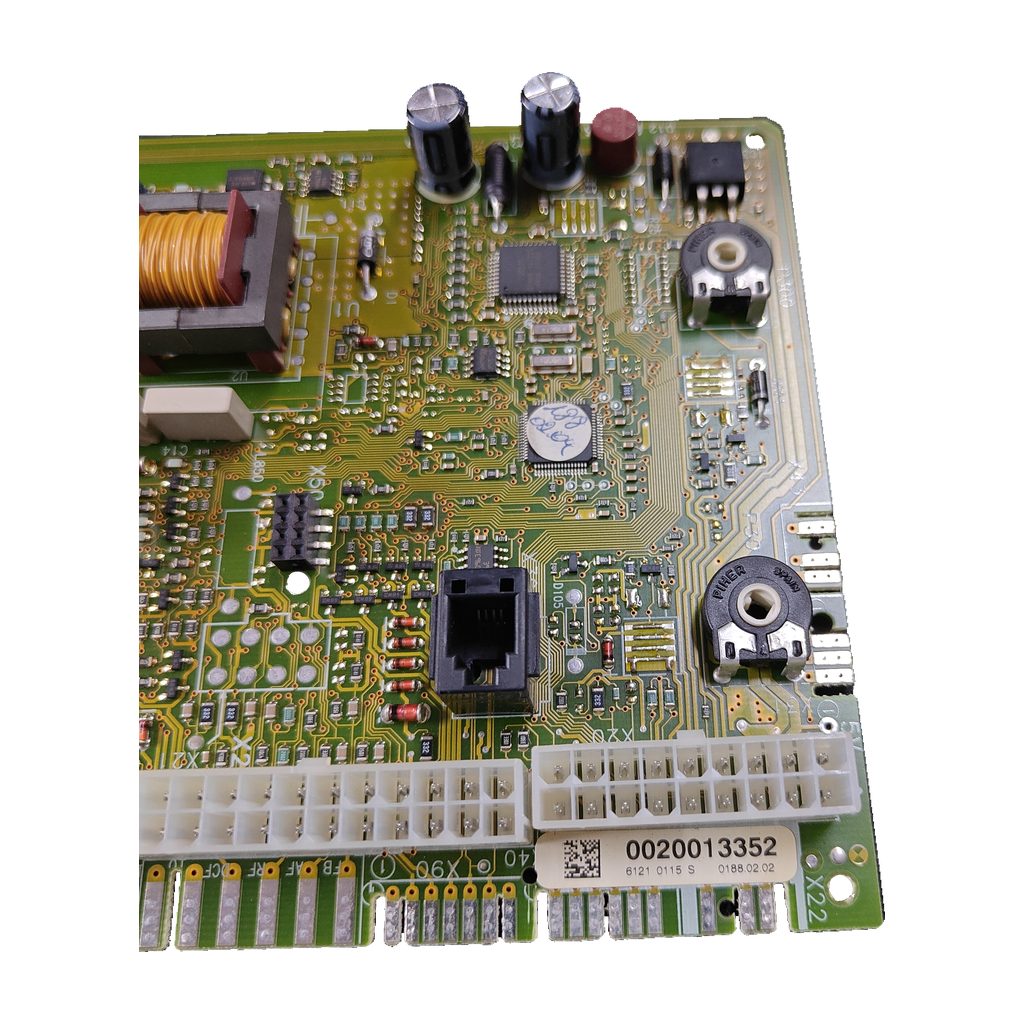

Placa electrónica Vaillant TM-AB V132_B / TL-AB PM-03 · 0020013352 · VMW ES 242/3-3 M / 242/3-5 M: vista 3

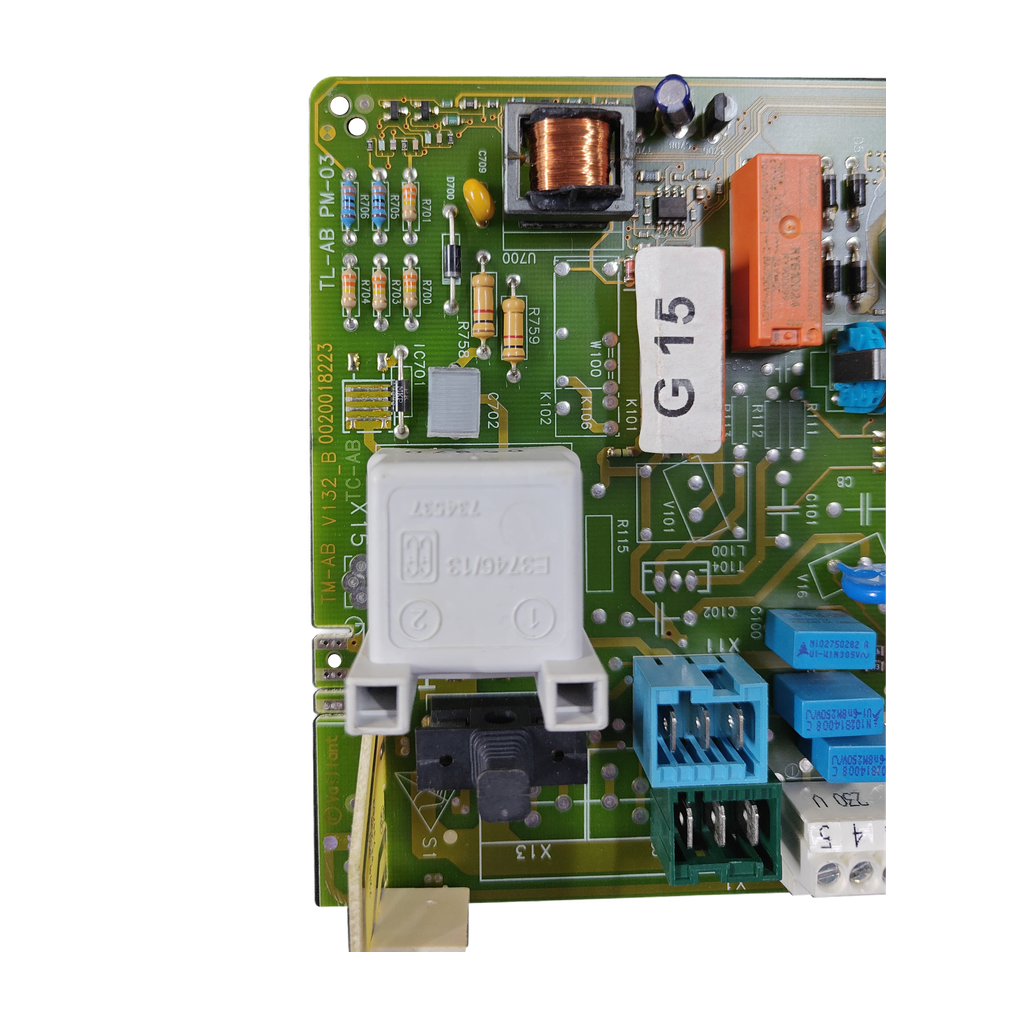

Placa electrónica Vaillant TM-AB V132_B / TL-AB PM-03 · 0020013352 · VMW ES 242/3-3 M / 242/3-5 M: vista 4

VaillantFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant TM-AB V132_B / TL-AB PM-03 · 0020013352 · VMW ES 242/3-3 M / 242/3-5 M

Referencia Vaillant0020013352

La 0020013352 (marcada también 0020018223 y TM-AB V132_B / TL-AB PM-03) es una placa electrónica de control Vaillant que nuestro taller ha confirmado para las calderas VMW ES 242/3-3 M y 242/3-5 M. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Para VMW ES 242/3-3 M y 242/3-5 M
0020013352 · 0020018223
230 V · fusible T2A250V
Potenciómetros P300 y P301

Todos los códigos de esta unidad4

Referencia Vaillant: 0020013352
Código del circuito: 0020018223
Modelo: TM-AB V132_B / TL-AB PM-03
SKU Ecoklima: PLC175

Compara todos los marcados de tu placa: una tienda avisa de que bajo la referencia 0020013352 se han fabricado versiones distintas.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa que gobierna la caldera Vaillant: según una tienda gestiona el encendido, la modulación, las seguridades y la comunicación, y va detrás del frontal, dentro de la caja de control. Se sospecha de ella cuando la caldera no responde al termostato, se reinicia sola o muestra códigos de error erráticos.

Compruébalo en tu placa

Localiza los códigos en la placa: 0020013352, 0020018223, la designación TL-AB PM-03 / TM-AB V132_B y los marcados G15, 6121 0115 S y 0188.02.02.
Compara todos los códigos, no solo uno. Una tienda avisa de que bajo la referencia 0020013352 hay versiones distintas: fíjate también en el número y la posición de los relés y los conectores.
No la confundas con la placa de mandos 0020019997 que el catálogo oficial de Vaillant (2006) lista para la VMW 242/3-3M, ni con la 00712024: son otros códigos y no consta que sean equivalentes.
Comprueba que tu placa tiene los conectores X43, X22, X20, X30, X50, X32, X2, X1, X41, X13 y X4 y los potenciómetros P300 y P301.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

0020013352	Referencia Vaillant de la placa, marcada en la pieza (2 tiendas y 1 anuncio la dan como placa Vaillant)
0020018223	Código marcado en la pieza; código del circuito según el taller
TL-AB PM-03	Designación marcada en la placa
TM-AB V132_B	Designación marcada en la placa (el registro del taller también la escribe TL-AB V132_B)
G15	Código marcado en la placa
6121 0115 S	Código marcado en la placa (también 61210115S)
0188.02.02	Código marcado en la placa

No la confundas con

0020019997Placa de mandos («scheda comandi, cpl.») que el catálogo oficial de Vaillant (2006) da para la VMW 242/3-3M · Es otro código: no coincide con los marcados en esta placa y ninguna fuente dice que sea equivalente
00712024Placa Vaillant (V3) que una ficha de tienda da para la VMW ES 242/2-5 · Es otro código: no coincide con los marcados en esta placa

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Vaillant VMW ES 242/3-3 MConfirmada por nuestro taller
Vaillant VMW ES 242/3-5 MConfirmada por nuestro taller

Por confirmarPor confirmar

Vaillant VMW ES 242/2-51 origen: climatizacioniberica.es (0020013352); una ficha de openclima.com le da la placa 00712024 (V3)

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de fuentes externas

Función: Gestiona encendido, modulación, seguridades y comunicaciónTienda climatizacioniberica.es
Ubicación: Detrás del frontal, dentro de la caja de controlTienda climatizacioniberica.es

Identificación y códigos del repuesto

Designación marcada: TL-AB PM-03 / TM-AB V132_B
Código marcado: 6121 0115 S; 0188.02.02

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Fusible marcado: T2A250V

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Modelo indicado: TL-AB V132_B / TL-AB PM-03
Alimentación/marcaje placa: 230 V
Tensión/marcaje placa: 5 V
Bornera: −, +, 7, 9, 1, L, N, tierra, 3, 4, 5
Conectores visibles: X43, X22, X20, X30, X50, X32, X2, X1, X41, X13, X4
Potenciómetros visibles: P300, P301
Aplicación indicada en inventario: VMW ES 242/3-3 M
Código marcado: G15; 6121 0115 S; 0188.02.02

Síntomas de que puede fallar

Lo que revisa el técnico

La caldera no enciende o no responde a ninguna orden del termostato.

Una tienda que vende la 0020013352 lo cita como síntoma de placa averiada. Un técnico debe comprobar las tensiones de entrada antes de descartar otros elementos.

Códigos de error erráticos en la pantalla.

La misma tienda lo relaciona con la placa. Los códigos concretos de tu caldera están en su manual.

Reinicios continuos de la caldera.

La tienda lo cita junto con relés pegados o pistas quemadas en el circuito.

Estos síntomas salen de la ficha de una tienda, no de una tabla oficial de Vaillant. En las fuentes leídas no hay códigos de error asociados a esta placa.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

La placa trabaja a 230 V y la caldera con gas: una tienda no recomienda el montaje por personal sin experiencia.

Compara relés y conectores

Bajo una misma referencia hay versiones distintas: cuenta y compara la posición de relés y conectores.

Revisa el fusible

La placa marca T2A250V. Con la caldera sin tensión, comprueba el fusible antes de dar la placa por averiada.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

Una tienda indica que la referencia 0020013352 suele ir serigrafiada en el circuito impreso o en una pegatina lateral. Esta placa lleva además 0020018223, la designación TL-AB PM-03 / TM-AB V132_B y los marcados G15, 6121 0115 S y 0188.02.02. Compara también el número y la posición de relés y conectores.

¿Sirve para mi Vaillant VMW ES 242/3-3 M o 242/3-5 M?

Sí. Nuestro taller la ha confirmado para la VMW ES 242/3-3 M y para la 242/3-5 M. En los textos externos leídos ninguna fuente nombra la 242/3-3 M para esta placa (el anuncio de Wallapop remite a una imagen de modelos que no se leyó); climatizacioniberica.es sí da la 242/3-5 M.

¿Sirve también para la VMW ES 242/2-5?

Por confirmar. Solo un origen (climatizacioniberica.es, también en su tienda de Miravia) da el código 0020013352 para ella y para la 242/3-5 M, que nuestro taller sí confirma. Otra ficha (openclima.com) da para la VMW ES 242/2-5 la placa 00712024 (V3), otro código. Compara los códigos de tu placa y, si dudas, envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

¿Por qué el catálogo oficial de la VMW 242/3-3M cita 0020019997 y no 0020013352?

El catálogo oficial de recambios de Vaillant (edición 04/2006) lista la «scheda comandi, cpl.» de la VMW 242/3-3M con el código 0020019997, posición 06 del grupo 12. No cita 0020013352, 0020018223 ni G15. Las fuentes leídas no explican la diferencia; para la VMW ES 242/3-3 M manda lo confirmado por nuestro taller.

¿Qué significan los códigos TL-AB PM-03, TM-AB V132_B, 0020013352 y 0020018223?

Según el taller, 0020013352 identifica la pieza y 0020018223 es el código del circuito; TL-AB PM-03 / TM-AB V132_B es la designación marcada. Una tienda da 0020013352 como «versión de electrónica» de la placa original Vaillant. No hay fuente que explique G15, 6121 0115 S o 0188.02.02.

¿Qué síntomas apuntan a esta placa?

Una tienda que vende la 0020013352 cita que la caldera no enciende o no responde al termostato, que aparecen códigos de error erráticos y que hay reinicios continuos. No es una tabla oficial: un técnico debe medir las tensiones de entrada antes de descartar otras piezas.

¿Puedo montarla yo mismo?

No es recomendable. La placa trabaja a 230 V y la caldera con gas; una tienda que vende la 0020013352 no recomienda el montaje por personal sin experiencia por el riesgo eléctrico y de gas. Te recomendamos que la monte un técnico cualificado.

Cómo hemos verificado esta ficha

Vaillant TM-AB V132_B / TL-AB PM-03

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

El código 0020013352 figura como placa Vaillant en 3 orígenes; en esos 3 textos ninguno nombra la VMW ES 242/3-3 M (el anuncio de Wallapop remite a una imagen de modelos que no se leyó), y el catálogo oficial de 2006 da otro código para la VMW 242/3-3M. Prevalece lo confirmado por el taller.

Fuentes consultadas

Catálogo oficial de recambios Vaillant atmoBLOCK/turboBLOCK pro, 04/2006 (caja de mandos VMW 242/3-3M)Placa de mandos 0020019997 de la VMW 242/3-3M; no cita 0020013352. Fusible 2,0 AT (02251955) de la caja de mandos, no de la placa
Tienda: ficha de la placa Vaillant 0020013352 (VMW ES 242/3-5 M y 242/2-5)Referencia OEM 0020013352, compatibilidad, función y avisos de montaje
Tienda: ficha de la placa Vaillant 00200133520020013352 como versión de electrónica de la placa original Vaillant
Wallapop: anuncio de la placa Vaillant 0020013352 de segunda manoPlaca de control Vaillant con modelo 0020013352

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
