Placa electrónica Vaillant V084 B · 735077 · TM-AB TC-AB TL-AB/77 para VMI ES 280/7 R3: Pieza e identificador ampliado

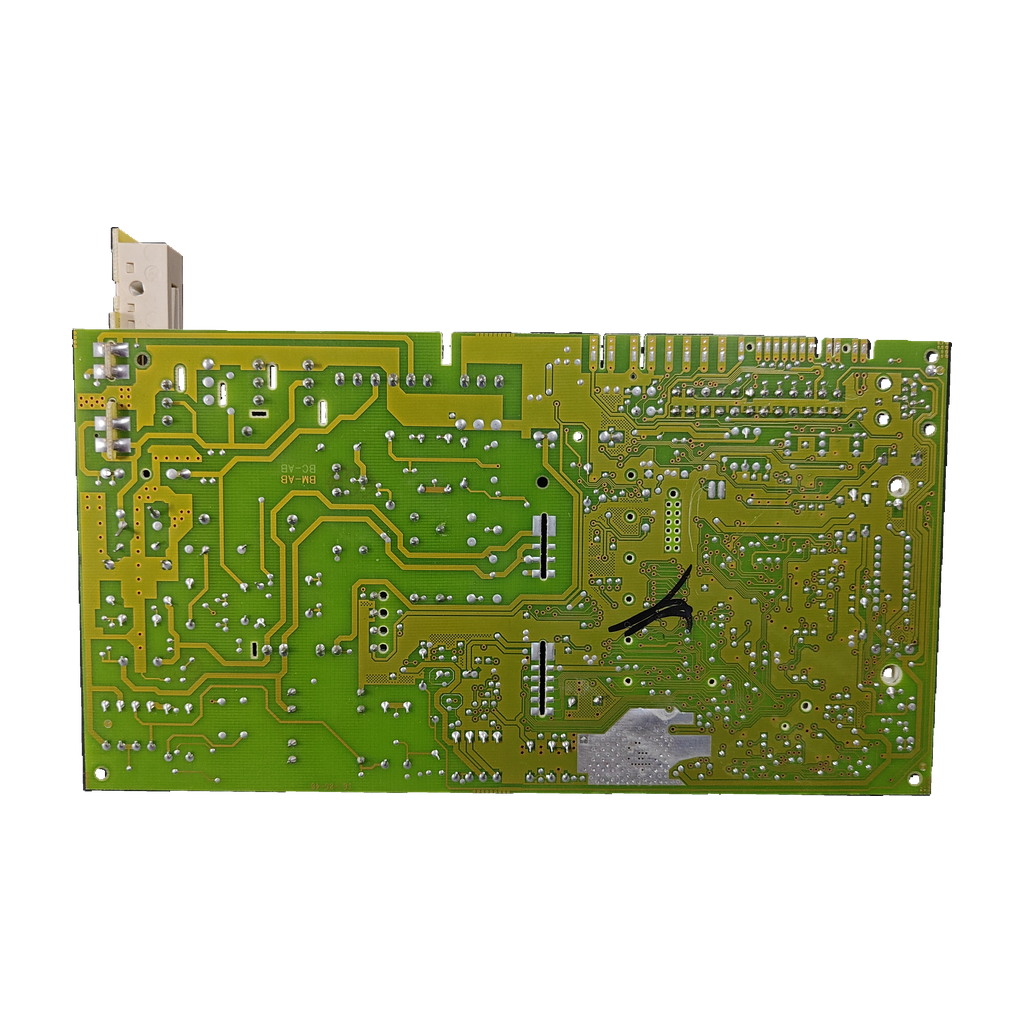

Placa electrónica Vaillant V084 B · 735077 · TM-AB TC-AB TL-AB/77 para VMI ES 280/7 R3: vista 2

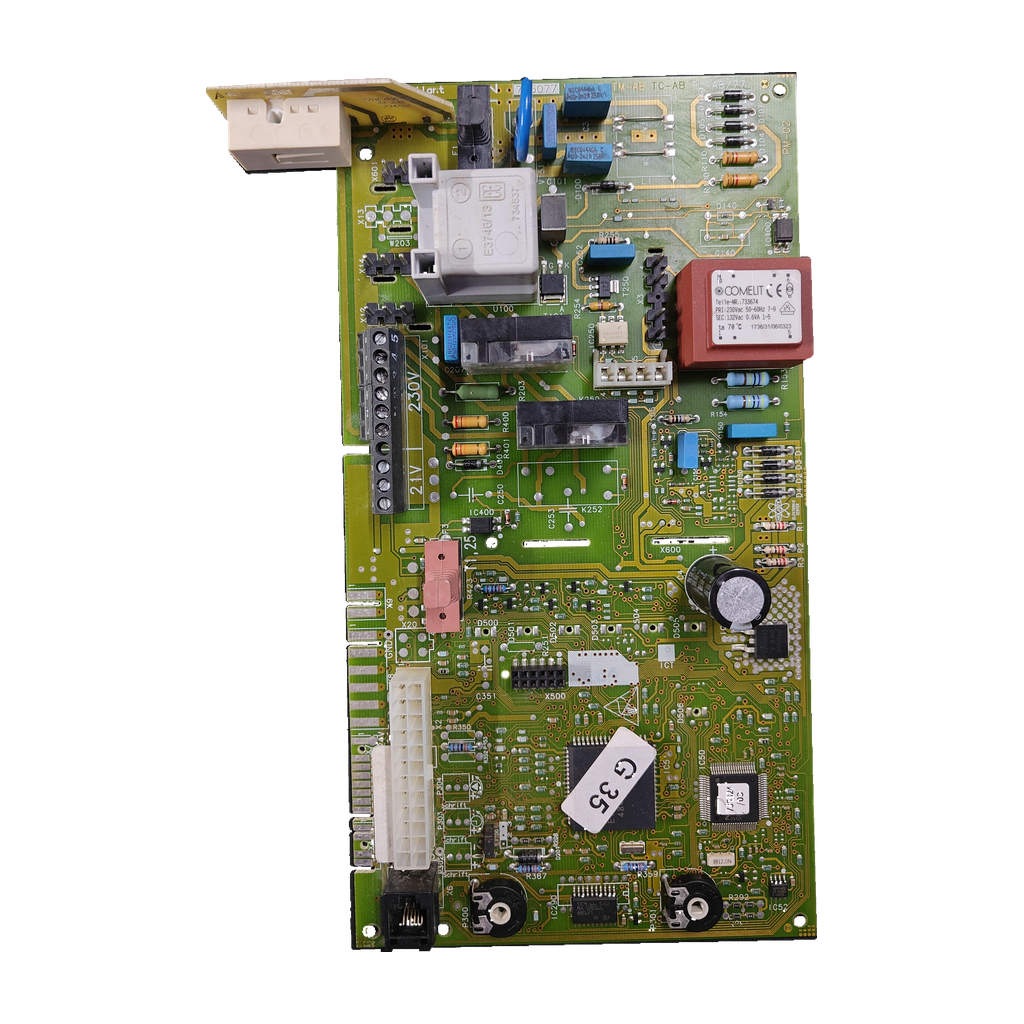

Placa electrónica Vaillant V084 B · 735077 · TM-AB TC-AB TL-AB/77 para VMI ES 280/7 R3: vista 3

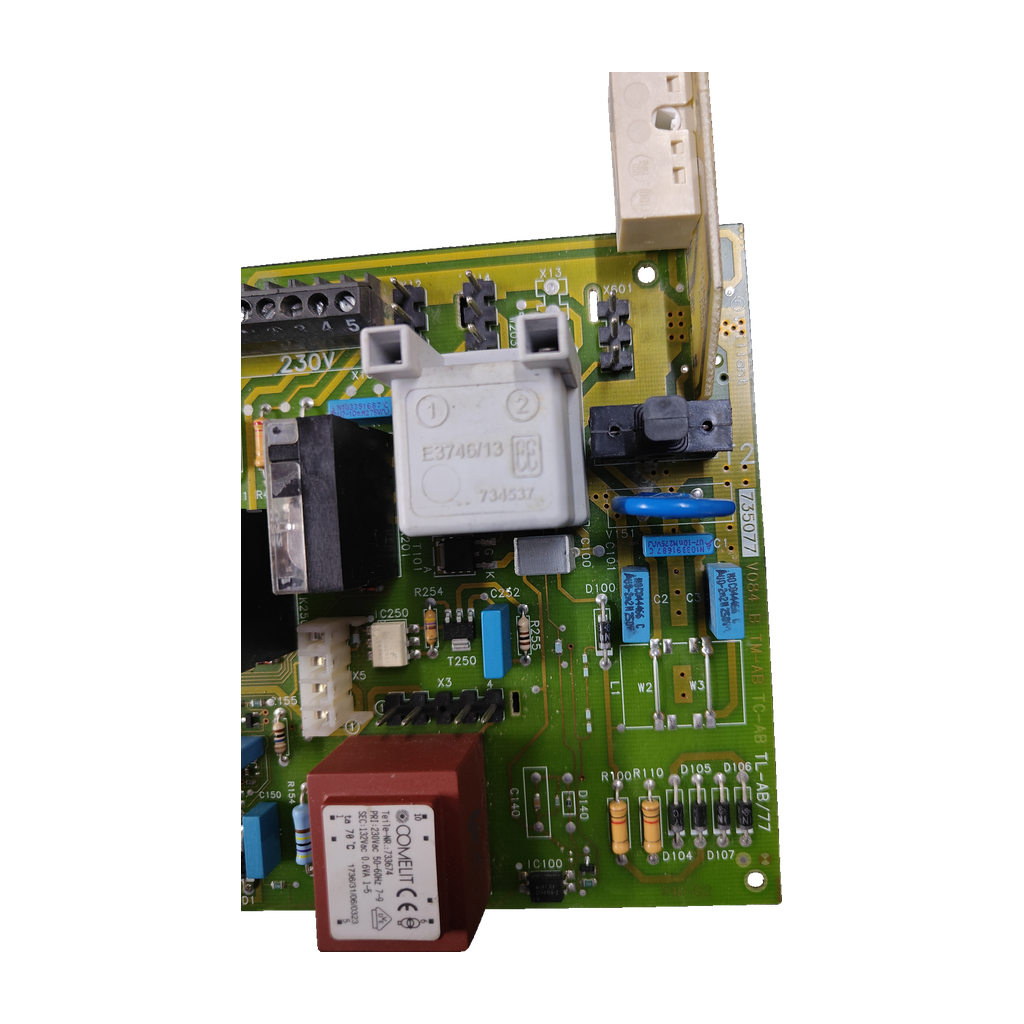

Placa electrónica Vaillant V084 B · 735077 · TM-AB TC-AB TL-AB/77 para VMI ES 280/7 R3: vista 4
VaillantFotos de esta unidad
1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant V084 B · 735077 · TM-AB TC-AB TL-AB/77 para VMI ES 280/7 R3

Referencia Vaillant735077

La 735077 es una placa electrónica Vaillant (designación V084 B, código de circuito TM-AB TC-AB TL-AB/77) para la caldera Vaillant VMI ES 280/7 R3, confirmada por nuestro taller. Pieza usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Vaillant 735077 · V084 B
  • Circuito TM-AB TC-AB TL-AB/77
  • Bornera 21V;230V
  • Fusible T1,25
Todos los códigos de esta unidad4
Referencia Vaillant
735077
Código del circuito
TM-AB TC-AB TL-AB/77
Modelo
V084 B
SKU Ecoklima
PLC166

De las fuentes leídas, solo National Boiler Spares une 735077 con 0020034604 y 130827. Otras tiendas dan 0020034604 para Thermocompact y Aqua Plus y una lista de caja de mandos para la VMI 280-7 (sin R3); otra da 20034604 para la VMI 280-7 R3. Ninguna cita 735077. Compara antes el circuito.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

6 pasos

Placa electrónica de una caldera Vaillant. En la bornera lleva marcadas las tensiones 21V;230V. Lleva además un fusible marcado T1,25 y un transformador Comelit 733674. Una tienda de recambios relaciona la 735077 con calderas que no responden a los mandos, no encienden o se bloquean de forma intermitente.

Compruébalo en tu placa
  1. Busca en tu placa el código marcado TM-AB TC-AB TL-AB/77, la designación V084 B y el código 735077.
  2. Compara también los marcados 735324 /03 y G35, el fusible T1,25 y el transformador Comelit 733674. Es lo que lleva la nuestra.
  3. No des por equivalentes 0020034604 ni 130827: solo una tienda los une a 735077 y ningún despiece que hayamos podido leer lo confirma.
  4. Tampoco 00712027 ni 0020184925 están probados como esta placa: la tienda que da 00712027 no cita 735077, y la que da 0020184925 la describe como V084_F, otra designación.
  5. Comprueba en la placa de características que tu caldera es la Vaillant VMI ES 280/7 R3.
  6. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te confirmamos disponibilidad.
Códigos de esta pieza
735077Código Vaillant de la placa (marcado en la pieza)
TM-AB TC-AB TL-AB/77Código del circuito (marcado en la pieza)
V084 BDesignación marcada en la placa
735324 /03Código marcado en la pieza, junto a la marca G35
733674Transformador Comelit montado en la placa
0020034604Referencia Vaillant que una tienda une a 735077 (1 origen)
130827Código anterior que la misma tienda une a 0020034604 y 735077
No la confundas con
  • 00712027Placa que una tienda española da para la VMI 280-7, la VMI 320-7 y la VMW 282/2-5 R1 · Otro código: esa tienda no cita 735077. Para la VMI ES 280/7 R3 nuestro taller ha confirmado la 735077.
  • 0020184925 (V084_F)Placa que una tienda da para la VMI ES 32/362 7 R3 · Otro código y otra designación (V084_F, no V084 B). La tienda no cita 735077.
  • 118096«PLACA VAILLANT»: una tienda la asigna a la VMI 280-7 R3 (2005), la VMI 282-7 R3 (2005) y la VMI 32/362-7 R3 (2005) · Otro código: esa tienda no cita 735077 ni V084 B, así que no está probado que sea esta placa. Para la VMI ES 280/7 R3 nuestro taller ha confirmado la 735077.
  • 733674Para nosotros, el transformador Comelit de esta placa; una tienda italiana lo vende como tarjeta de encendido VC-VCW · Descripciones distintas del mismo código: compara la pieza completa, no solo el código.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Vaillant VMI ES 280/7 R3 (también escrita VMI ES280/7R3)Confirmada por nuestro taller
Por confirmarPor confirmar
  • Vaillant Thermocompact 615E, 620E, 624E, 628E y 637E (VU 152/2-5 a VU 362/2-5 R3, 2004-2008)1 origen: National Boiler Spares (código 735077)
  • Vaillant Turbomax Plus 824E, 828E y 837E (VUW 242/2-5 a VUW 362/2-5 R3, 2004-2008)1 origen: National Boiler Spares (código 735077)
  • Vaillant Aqua Plus VUI 362-7 R3 (2005-2008)1 origen: National Boiler Spares (código 735077)
  • Vaillant FMI es 32/362-7 R3 (tal como lo escribe el anuncio)1 origen: anuncio de Wallapop (TL-AB/77). Una tienda da otra placa para la VMI ES 32/362 7 R3: 0020184925
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de fuentes externas

Tensiones
21 V / 230 VAnuncio de Wallapop de la placa TL-AB/77

Identificación y códigos del repuesto

Código marcado
G35

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Marcado fusible
T1,25

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Subcomponente transformador
COMELIT 733674
Aplicación indicada en inventario
VAILLANT VMI ES280/7R3
Código marcado
735324 /03; G35

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera se bloquea de forma intermitente, no responde a los mandos o no enciende.

Una tienda de recambios (National Boiler Spares) lista estos síntomas entre los que corrige cambiar la placa 735077. Descarta antes el fusible.

La placa deja de funcionar tras entrar agua en el conector de 230 V.

Un usuario de un foro italiano cuenta que su placa 735077 dejó de funcionar desde que entró agua en ese conector. Comprueba que esté seco.

Antes de cambiar la placa

Lo que revisa el técnico
Fusible T1,25

La placa lleva marcado un fusible T1,25. Comprueba que no está fundido antes de dar la placa por averiada.

Conector de 230 V

Un foro cuenta un fallo de la 735077 tras entrar agua en este conector. Mira que esté seco.

Monta con un técnico

La placa trabaja a 230 V en una caldera de gas: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Vaillant 735077 y qué significan sus códigos?

Busca el código marcado TM-AB TC-AB TL-AB/77, la designación V084 B y el código 735077. Compara también 735324 /03 con la marca G35. 735077 es el código Vaillant de la placa, TM-AB TC-AB TL-AB/77 el del circuito y 733674 el transformador Comelit. La bornera marca 21V;230V y el fusible T1,25.

¿Sirve para mi Vaillant VMI ES 280/7 R3?

Sí. Nuestro taller la ha confirmado para la Vaillant VMI ES 280/7 R3. Las fuentes externas que hemos leído con el código 735077 (una tienda y un foro) no nombran esa caldera: la confirmación es la del taller.

¿Sirve para una Thermocompact, una Turbomax Plus o una Aqua Plus?

National Boiler Spares da el 735077 para las Thermocompact 615E a 637E, las Turbomax Plus 824E, 828E y 837E (modelos VU y VUW /2-5 R3, 2004-2008) y la Aqua Plus VUI 362-7 R3. Es una sola fuente: por confirmar. Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.

¿Hay otros códigos de placa Vaillant para la VMI 280-7 o la 32/362 que se confundan con este?

Sí. Una tienda española da la 00712027 para la VMI 280-7, la VMI 320-7 y la VMW 282/2-5 R1, y otra da la 0020184925 (V084_F) para la VMI ES 32/362 7 R3. Una tercera asigna la «PLACA VAILLANT» 118096 a la VMI 280-7 R3, la VMI 282-7 R3 y la VMI 32/362-7 R3 (2005). Ninguna de las tres cita 735077 y no está probado que sean esta misma placa. Para la VMI ES 280/7 R3 nuestro taller ha confirmado la 735077. Compara la designación (V084 B) y el código marcado antes de pedir.

¿Es lo mismo la 735077 que la 0020034604?

National Boiler Spares escribe «PCB 0020034604 was 130827 735077» y une así los tres códigos. Es el único origen que hemos leído que une 735077 con 0020034604. Otra tienda lista el 20034604 para la VMI 280-7 R3 (2005), pero no cita 735077, y una lista de la caja de mandos de la VMI 280-7 lo llama «Soporte circuito impreso». Compara la pieza antes de dar la equivalencia por buena.

¿Qué reviso antes de cambiar la placa 735077?

La tienda británica la relaciona con bloqueos intermitentes, mandos que no responden y falta de encendido. Revisa antes el fusible (el de nuestra placa es T1,25) y el conector de 230 V: un usuario de un foro italiano cuenta que su placa dejó de funcionar tras entrar agua en él.

¿Quién debe montarla?

Un técnico cualificado. La placa trabaja a 230 V en una caldera de gas, y la tienda que hemos consultado exige que la instale un técnico registrado (Gas Safe, en el Reino Unido). Verifica el número de pieza con el manual técnico de la caldera antes de pedirla.

Cómo hemos verificado esta ficha

Vaillant V084 B

Compatibilidad confirmada por nuestro taller · 2 fuentes externas de la referencia

Una tienda y un foro citan 735077 como placa Vaillant, y un anuncio da el circuito TL-AB/77 con 21V / 230V. Ninguno nombra la VMI ES 280/7 R3, que consta por la confirmación de nuestro taller.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
