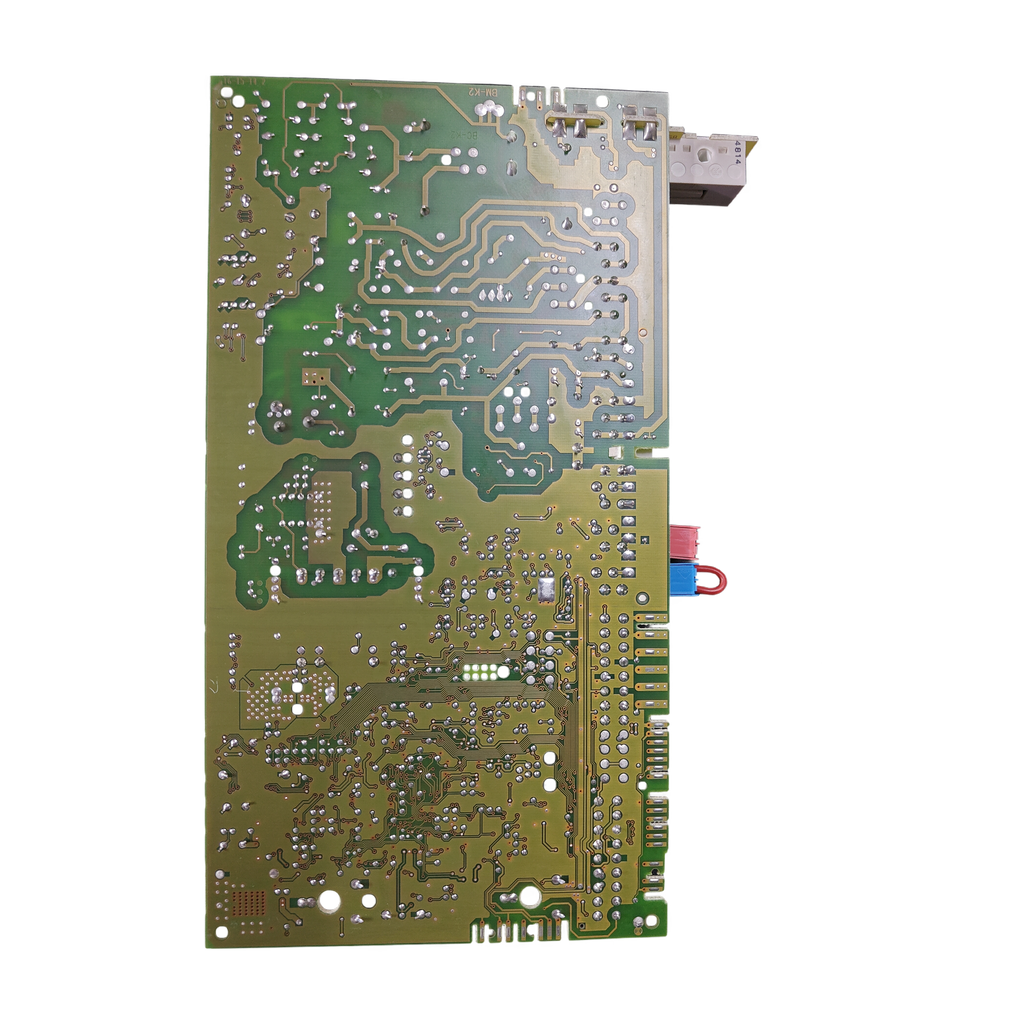

Placa electrónica Vaillant V132_K2 0020080512 · Ref. 0020092421 para VMW ES 296/3-5 R3: vista 2

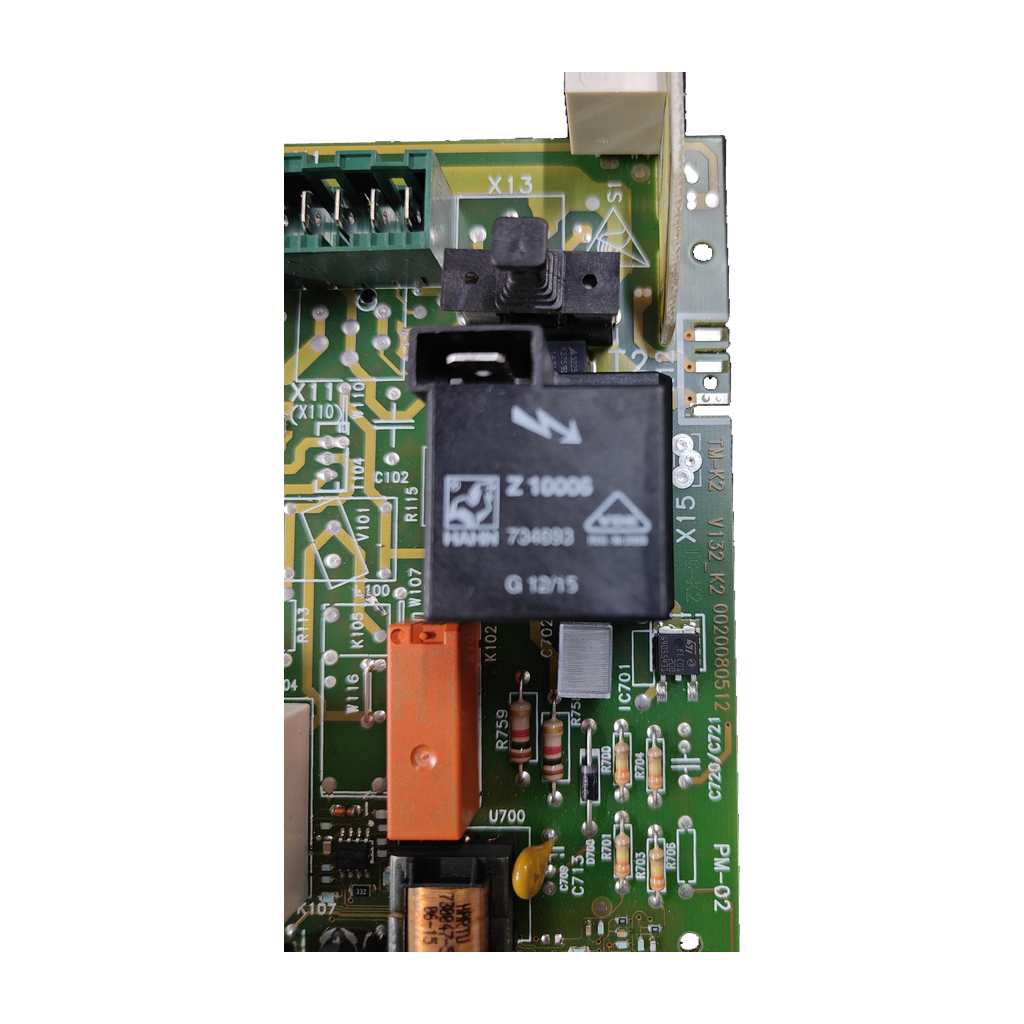

Placa electrónica Vaillant V132_K2 0020080512 · Ref. 0020092421 para VMW ES 296/3-5 R3: vista 3
Placa electrónica Vaillant V132_K2 0020080512 · Ref. 0020092421 para VMW ES 296/3-5 R3: vista 4
VaillantFotos de esta unidad
1 / 4

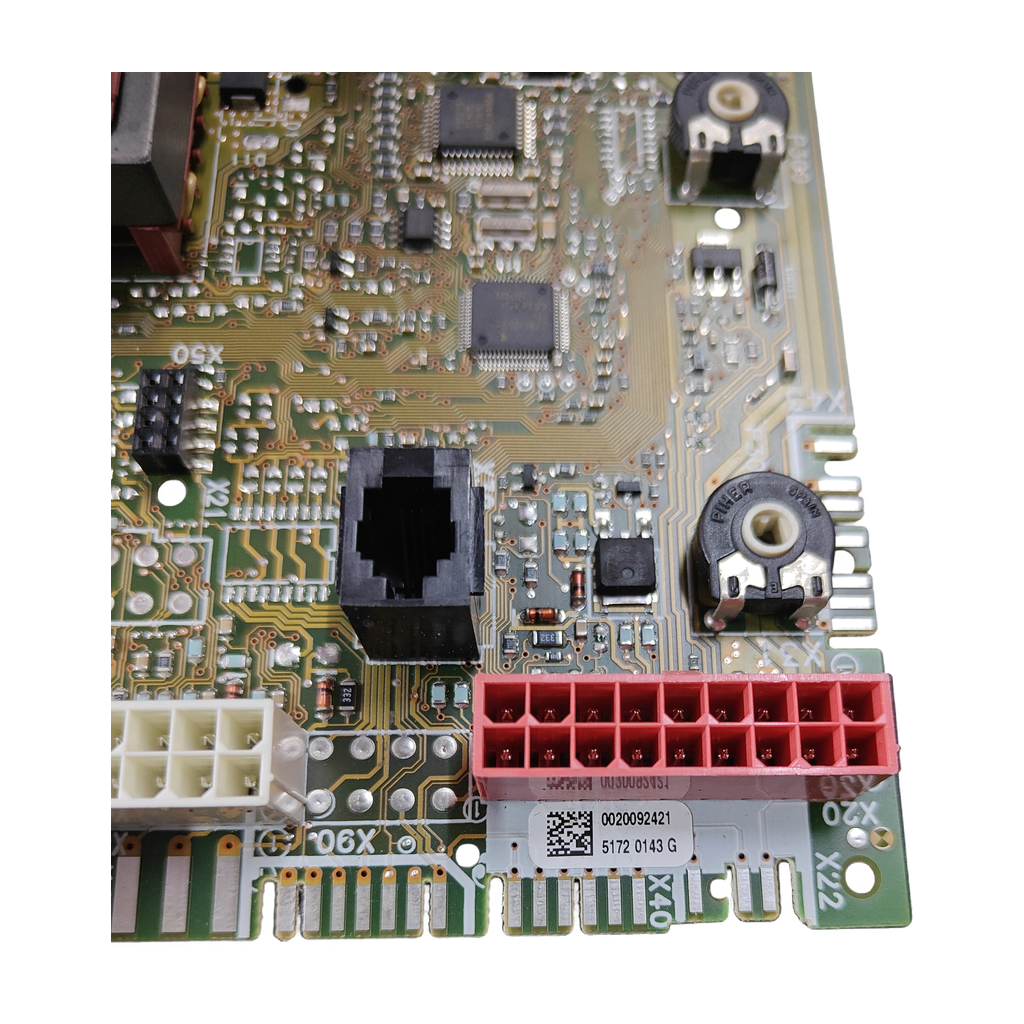

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

VaillantCompatibilidad confirmada

Placa electrónica Vaillant V132_K2 0020080512 · Ref. 0020092421 para VMW ES 296/3-5 R3

Referencia Vaillant0020092421

La 0020092421 es una placa electrónica de control Vaillant (circuito TM-K2 V132_K2, tipo 0020080512) para la caldera VMW ES 296/3-5 R3, confirmada por nuestro taller. Pieza usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Ref. Vaillant 0020092421
  • Circuito TM-K2 V132_K2
  • VMW ES 296/3-5 R3
Todos los códigos de esta unidad3
Referencia Vaillant
0020092421
Código del circuito
V132_K2_0020080512
SKU Ecoklima
PLC190
  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa de control de la caldera Vaillant, con bornes de 21 V, BUS, RT 24 V y 230 V. Se sospecha de ella cuando la caldera no da señal.

Compruébalo en tu placa
  1. Busca la etiqueta principal de tu placa: debe llevar 0020092421 y el código visible 5172 0143 G.
  2. Mira el circuito: serigrafía TM-K2 V132_K2 0020080512 y X15 TC-K2. En la subplaca de bornes, PM-02 y 0020045379.
  3. No te fíes solo de 0020080512: la misma serigrafía aparece en otra placa con etiqueta 0020092504 (DIYnot); un anuncio de michlsonlineshop.at lista además 0020092377, sin confirmar. Compara la etiqueta principal.
  4. Nuestro taller la ha confirmado para la VMW ES 296/3-5 R3.
  5. Si coinciden las etiquetas, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
0020092421Etiqueta principal
5172 0143 GCódigo visible de la etiqueta principal
0020080512Tipo grabado en el circuito (V132_K2_0020080512)
TM-K2 V132_K2Designación marcada en el circuito
TC-K2Borde del circuito (X15 TC-K2)
0020045379Subplaca de bornes PM-02
No la confundas con
  • 0020092478Placa de la VUW 296/3-5 R3 (piecesxpress.com); esc-grossiste.fr la da también para la VMW 296-3-5 R3 (dato contrario a nuestro taller, sin confirmar); un usuario de HaustechnikDialog la cita como recambio, sin confirmar · Otro código: ninguna fuente verificada lo une a la 0020092421
  • 0020035420Placa que smd-blau.de lista para varios VC, VCW y VCI 3-5 (no para el VC 126) · Otro código: un anuncio retirado de kleinanzeigen.de daba modelos parecidos con la 0020092421
  • 0020036861Placa principal de las ecoTEC plus 415, 418, 428 y 438 según una tienda británica · Otro código: ninguna fuente lo une a la 0020092421
  • 0020092504Etiqueta de otra placa con la misma serigrafía (DIYnot, Vaillant 438) · Otra etiqueta
  • 0020092377Código en el título de un anuncio (michlsonlineshop.at), sin confirmar · Otro código

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Vaillant VMW ES 296/3-5 R3Confirmada por nuestro taller
Por confirmarPor confirmar
  • Vaillant VC 126, VC 196 y VC 2462 orígenes: kleinanzeigen.de y repfair.de (con E-C; asociación poco clara)
  • Vaillant VC 306/3-5, VCI 196/3-5, VCI 246/3-5, VCW 196/3-5 (A) y VCW 246/3-51 origen: kleinanzeigen.de; smd-blau.de los da con la 0020035420
  • Vaillant VC / VCW (modelo sin concretar)2 orígenes: willhaben.at y kleinanzeigen.de
No sirve para
  • Vaillant ecoTEC plus VUW 246/3-5 y 316/3-5 (también R1) y 376/3-5 R1, control box hasta 08/07Llevan otra placa, 0020052093 (catálogo oficial ecoTEC plus 10/2008)
  • Vaillant VCW 126, VCW 196 E-C y VCW 246 E-CLlevan otra placa, 130808 (smd-blau.de)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de un foro (1 origen)

Controlador de la fuente conmutada
ICE3A2565 (Infineon)HaustechnikDialog
Fusible de placa
4 A/THaustechnikDialog
Driver del motor de la válvula de tres vías
BD6290HaustechnikDialog

Identificación y códigos del repuesto

Código marcado
0020092421; 5172 0143 G
Código marcado
0020080512; TC-K2; PM-02

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Serigrafia de regleta
21V; BUS; RT24V; 230V~; RT230V~

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Etiqueta pieza principal
0020092421; código visible 5172 0143 G
PCB/subplaca borde
TM-K2; V132_K2_0020080512; X15 TC-K2
Subplaca/bornes
Vaillant Group PW-02; ref. visible 0020045379; Anl.-Therm. · PM-02; BUS; RT 24 V=; 5 V; 230 V~; RT 230 V~; bornes 7-8-9, L-N-tierra, 3-4-5
Aplicación indicada en inventario
VMW ES 296/3-5 R3
Código marcado
0020092421; 5172 0143 G; 0020080512; TC-K2; PM-02

Síntomas de que puede fallar

Lo que revisa el técnico
La caldera no da señal y el fusible fino de la placa estaba fundido.

En un foro, al cambiar ese fusible se dañó otro componente: apuntan a la fuente conmutada (ICE3A2565) y al driver BD6290.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

Trabaja con 230 V: debe instalarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

La etiqueta principal lleva 0020092421 y 5172 0143 G. En el borde del circuito está grabado TM-K2 V132_K2 0020080512 y X15 TC-K2; en la subplaca de bornes, PM-02 y 0020045379.

¿Sirve para mi Vaillant VMW ES 296/3-5 R3?

Sí. Nuestro taller la ha confirmado para la VMW ES 296/3-5 R3. Las fuentes externas que hemos podido leer no citan esa caldera con la 0020092421. piecesxpress.com lista la 0020092478 como placa de la caja de control de la VUW 296/3-5 R3, otra caldera de la misma serie. Compara la etiqueta: debe llevar 0020092421.

¿Sirve para otra caldera Vaillant?

Solo confirmamos la VMW ES 296/3-5 R3. Un anuncio ya retirado de kleinanzeigen.de daba la placa para VC 126, 196, 246 y 306/3-5, VCI 196 y 246/3-5, VCW 196/3-5 A y VCW 196 y 246/3-5, y willhaben.at para «VC VCW»: 1-2 orígenes, por confirmar. smd-blau.de lista la 0020035420 para VC 196/3-5, 246/3-5 y 306/3-5, VCW 196/3-5, 246/3-5 y 196/3-5 A, VCI 196/3-5 y 246/3-5 (no para el VC 126), y las VUW 246/3-5 y 316/3-5 (hasta 08/07) llevan la 0020052093 según el catálogo oficial. Para otra caldera, llama al 919 931 595 o escríbenos desde Contacto con fotos.

¿Qué diferencia hay entre 0020092421, 0020080512, 0020092504 y 0020092377?

La 0020092421 va en la etiqueta principal y 0020080512 es el tipo del circuito: smd-blau.de y repfair.de los citan juntos. 0020092504 es la etiqueta de otra placa con la misma serigrafía (DIYnot, Vaillant 438); 0020092377 figura en el título de un anuncio de michlsonlineshop.at, sin confirmar. Ninguna fuente une 0020092504 ni 0020092377 con la 0020092421: compara la etiqueta.

¿Es la misma placa que la 0020092478, la 0020035420 o la 0020036861?

No lo sabemos: ninguna fuente verificada las une a la 0020092421. Un usuario de HaustechnikDialog cita la 0020092478 como recambio Vaillant, sin confirmar. smd-blau.de lista la 0020035420 para varios VC, VCW y VCI 3-5. Una tienda británica da la 0020036861 para las ecoTEC plus 415, 418, 428 y 438 y, según un usuario de DIYnot, el departamento técnico de Vaillant indicó esa misma referencia como recambio de la placa de una 438 con esta serigrafía.

¿Qué suele fallar en la placa 0020092421?

En HaustechnikDialog un usuario describe una Vaillant 0020092421 sin señal: el fusible fino estaba fundido y al cambiarlo se dañó otro componente. Según el foro, su fuente conmutada lleva un ICE3A2565 (Infineon) y suele dañarse también el driver BD6290 de la válvula de tres vías.

¿Puedo montarla yo mismo?

No. La placa trabaja con 230 V (serigrafía 230V~) y, según un usuario de foro, incluye el automático de encendido, un componente de seguridad. Debe montarla un técnico cualificado.

Cómo hemos verificado esta ficha

Vaillant 0020092421

Compatibilidad confirmada por nuestro taller · 3 fuentes externas de la referencia

5 orígenes dan 0020092421 como placa Vaillant; los leídos no citan la VMW ES 296/3-5 R3 (confirmada por nuestro taller). Discrepan: serie VC, otras etiquetas y la 0020092478 (piecesxpress.com, VUW 296/3-5 R3; esc-grossiste.fr, VMW 296-3-5 R3: dato contrario a nuestro taller, sin confirmar).

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Vaillant; la marca se cita para indicar compatibilidad.
