Placa electrónica Viessmann 7243837-4 f01 · HND17/08 para Vitodens 200 WB2A: Pieza e identificador ampliado

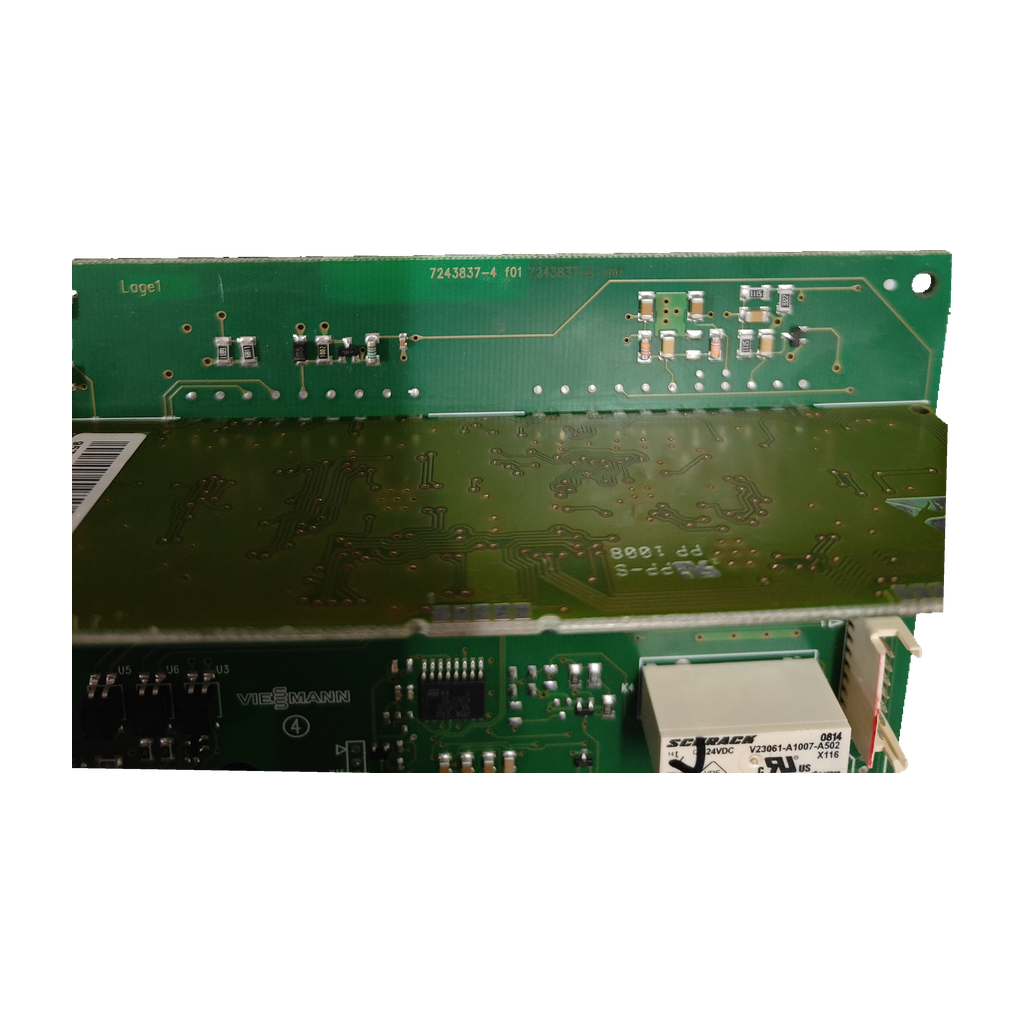

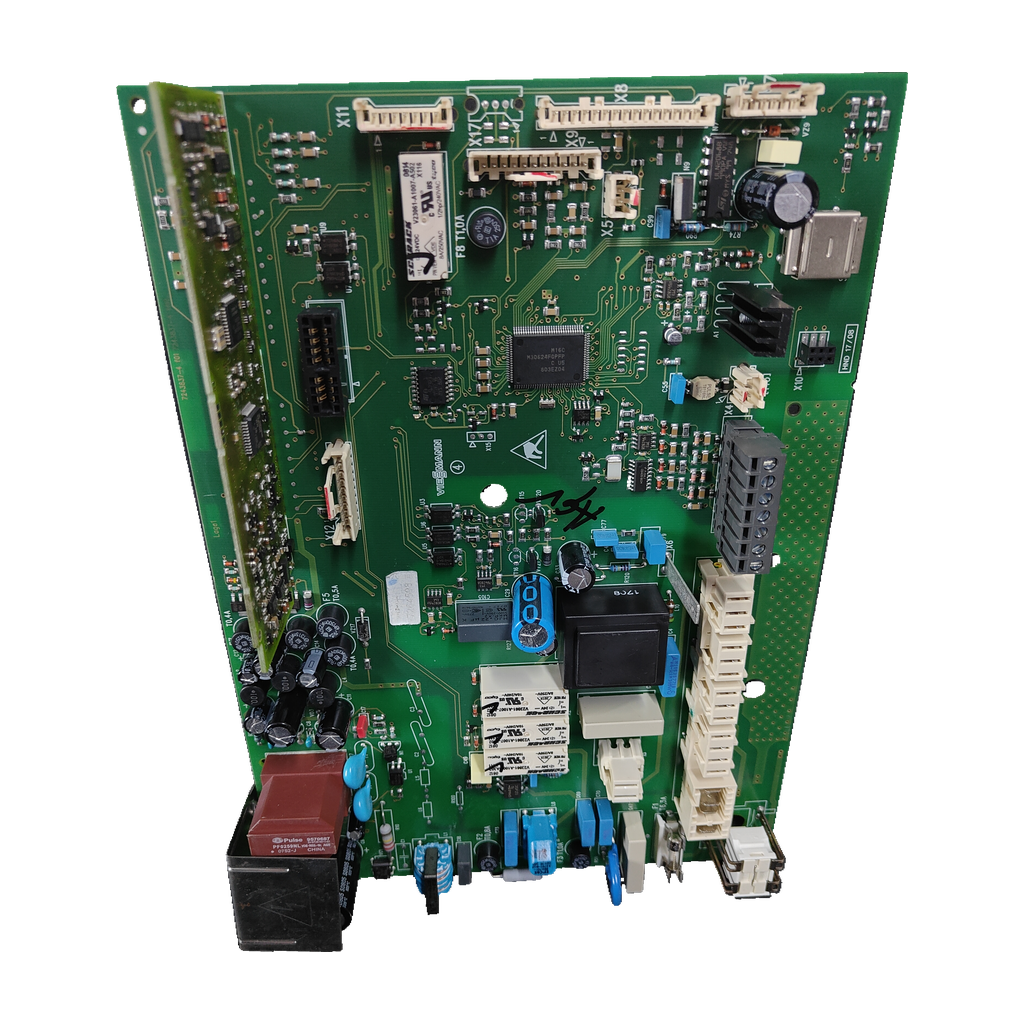

Placa electrónica Viessmann 7243837-4 f01 · HND17/08 para Vitodens 200 WB2A: vista 2

Placa electrónica Viessmann 7243837-4 f01 · HND17/08 para Vitodens 200 WB2A: vista 3

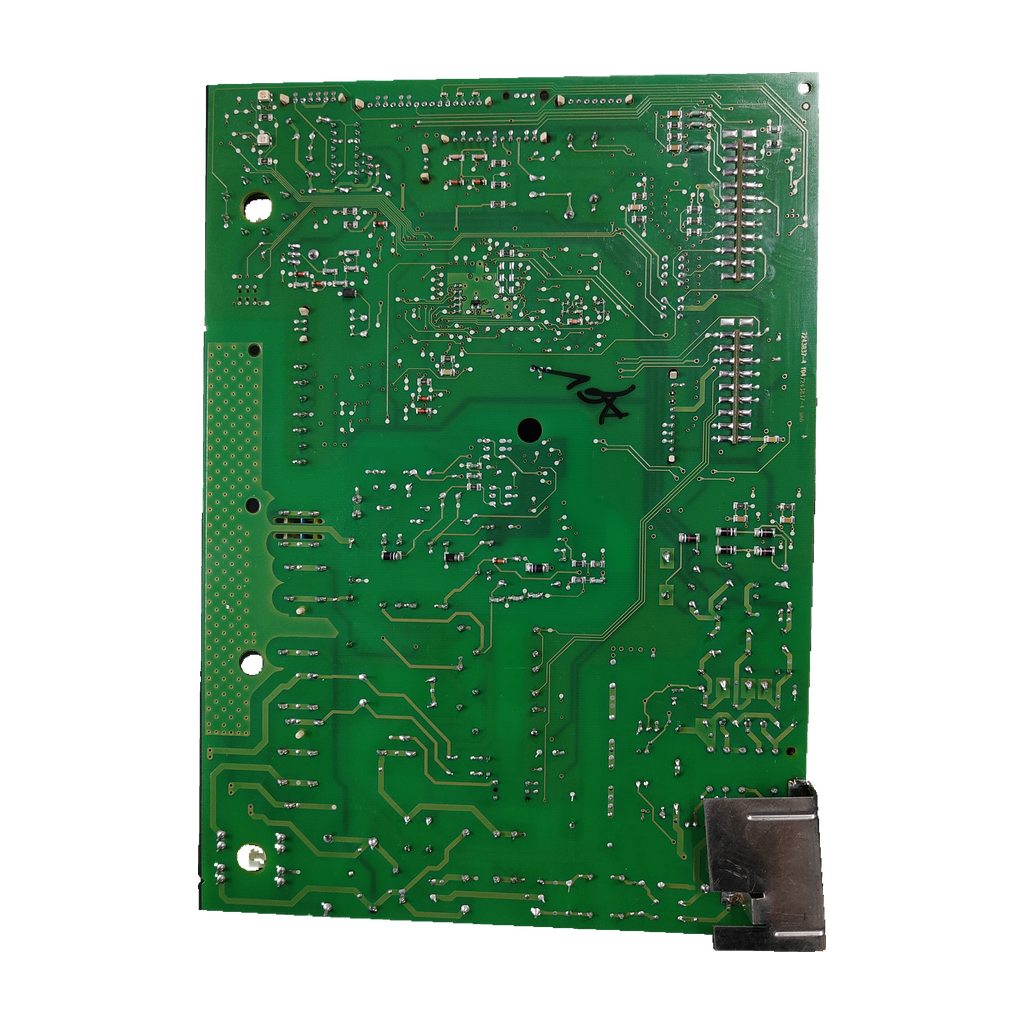

Placa electrónica Viessmann 7243837-4 f01 · HND17/08 para Vitodens 200 WB2A: vista 4

ViessmannFotos de esta unidad

1 / 4

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ViessmannCompatibilidad confirmada

Placa electrónica Viessmann 7243837-4 f01 · HND17/08 para Vitodens 200 WB2A

Código del circuito7243837-4 f01

La 7243837-4 f01 (también marcada HND17/08) es una placa electrónica Viessmann, confirmada por nuestro taller para la caldera Viessmann Vitodens 200 WB2A. Es una pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Marcado 7243837-4 f01
Código HND17/08
F1 T6,3A · F7 T0,4A
Vitodens 200 WB2A

Todos los códigos de esta unidad2

Código del circuito: 7243837-4 f01
SKU Ecoklima: PLC331

No tenemos confirmada la referencia comercial de pedido de Viessmann. Todos los códigos de arriba están marcados en la unidad salvo PLC331, que es nuestra referencia de almacén y no aparece en la placa. Compáralos con tu placa.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de la Viessmann Vitodens 200 WB2A, según nuestro taller. Los manuales de servicio de la WB2A hablan de una placa base (Grundleiterplatte, «Main PCB»), pero ninguna fuente cuyo texto leímos cita el código 7243837-4: no afirmamos que sea esa placa.

Compruébalo en tu placa

Busca en tu placa el marcado 7243837-4 f01 (y 7243837-4 smt) y el código HND17/08.
Compara la etiqueta de trazabilidad: 957878208164540305 y 84346910.
Mira los fusibles marcados: F1 T6,3A y F7 T0,4A. No la confundas con otras piezas de la Vitodens de código distinto (7825241, 7823033, 7148360).
Comprueba en la placa de características que tu caldera es una Vitodens 200 WB2A, la que nuestro taller ha confirmado.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

7243837-4	Código marcado en la pieza
7243837-4 f01	Marcado del circuito impreso (también 7243837-4 smt)
HND17/08	Código marcado en la pieza
84346910	Etiqueta de trazabilidad
957878208164540305	Etiqueta de trazabilidad
PLC331	Referencia de almacén de la tienda

No la confundas con

7825241Regulación GG1 13-35 kW de la lista de piezas de la Vitodens 200 WB2A 26 kW (tienda de recambios) · Código distinto: lo leído no lo une con 7243837-4. No lo des por equivalente.
7823033Placa adaptadora del módulo LON (Platine d'adaptation) en la lista de piezas de la Vitodens 200 WB2A (tienda de recambios) · Otro código: compara con 7243837-4 f01 antes de pedir.
7148360Placa VR 20 de Vitodens 100/200/300 (anuncio de segunda mano) · Otro código: no es el marcado 7243837-4 f01. Compara el código antes de pedir.
LGM 29Brennersteuergerät (control del quemador) de Vitodens 100/300, Vitopend 200 y Vitodens 200 WB2 en manuales de Viessmann · Que 7243837-4 sea de esa familia no está confirmado: no la des por equivalente.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Viessmann Vitodens 200 WB2AConfirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

F1 marcado PCB: T6,3A
F7 marcado PCB: T0,4A

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Marcado PCB: 7243837-4 f01; 7243837-4 smt
Etiqueta de trazabilidad: 957878208164540305; 84346910

Datos de nuestro inventario

Aplicación declarada en la imagen del inventario: Viessmann Vitodens 200 WB2A. La serigrafía de PCB y la etiqueta de trazabilidad se mantienen separadas de la referencia comercial, que no está confirmada.

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

Display con FE o FF y quemador bloqueado (Vitodens 200 WB2A)

La tabla del manual de servicio de Viessmann da para FE: interferencia (EMC) fuerte cerca, tarjeta de codificación o placa base defectuosa; para FF: interferencia o fallo interno. Ninguna fuente une 7243837-4 con esa placa base. Antes de cambiarla, quita la interferencia y revisa la tarjeta de codificación.

Si F1 vuelve a fundirse tras cambiarlo, no sigas sustituyéndolo: que un técnico revise la caldera. Un usuario de un foro con una Vitodens 200 WB2 contó que se le fundió de nuevo y el display quedó apagado (relato sin confirmar).

Antes de cambiar la placa

Lo que revisa el técnico

Revisa los fusibles

El manual de servicio de la WB2A manda comprobar F1 con la red desconectada y la regulación abatida. En esta placa F1 está marcado T6,3A y F7 T0,4A: si cambias uno, mismo valor y por un técnico.

Compara las etiquetas

Fotografía tu placa y compara 7243837-4 f01, 84346910 y 957878208164540305 antes de pedir.

Monta con un técnico

El manual de instalación de la WB2A pide aislar la red eléctrica y cerrar el gas antes de cualquier operación. Que la cambie un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

La unidad lleva marcados 7243837-4 y HND17/08. El circuito impreso lleva serigrafiado 7243837-4 f01 (también 7243837-4 smt) y la etiqueta de trazabilidad, 957878208164540305 y 84346910. Compáralos todos con tu placa.

¿Sirve para mi Viessmann Vitodens 200 WB2A?

Sí. Nuestro taller ha confirmado esta placa 7243837-4 f01 para la Vitodens 200 WB2A. Los manuales de Viessmann y las listas de piezas de esa caldera cuyo texto hemos podido leer no citan el código, así que no podemos añadir una fuente externa.

¿Sirve para otra Vitodens 200, como la WB2 o la WB2B?

No lo tenemos confirmado: solo está comprobada para la WB2A. Una respuesta en el foro de Viessmann (no es un documento oficial) dice que las piezas de una WB2A no siempre valen en una WB2B y que hay que buscar los números de pieza por el número de serie del equipo.

¿Qué significa cada código de la pieza?

7243837-4 y HND17/08 son los códigos marcados en la pieza; 7243837-4 f01 y 7243837-4 smt, los del circuito impreso; 957878208164540305 y 84346910, los de la etiqueta de trazabilidad. PLC331 es la referencia de almacén de la tienda, no un código de Viessmann.

¿Es lo mismo que la regulación 7825241, la placa adaptadora 7823033 o la VR 20 7148360?

No lo damos por equivalente: son códigos distintos y lo leído no los une con 7243837-4. En la lista de piezas de la WB2A de 26 kW, 7825241 es la regulación GG1 y 7823033 la placa adaptadora del módulo LON (tienda de recambios). Nuestro taller la registra como placa electrónica.

¿Qué fusibles lleva esta placa y cómo se comprueban?

En la unidad que revisamos, F1 está marcado T6,3A y F7 T0,4A (marcados de la placa fotografiada, no mediciones). El manual de servicio de Viessmann de la WB2A manda comprobar F1 con la red desconectada y la regulación abatida; su manual de instalación da fusibles internos de 6,3 A. Si uno está fundido, que un técnico lo cambie por otro del mismo valor, con la caldera sin corriente y el gas cerrado.

¿Qué debo revisar al montarla y quién debe hacerlo?

Que la monte un técnico cualificado. El manual de instalación de la WB2A pide aislar la red y cerrar el gas antes de cualquier operación, y comprobar después que se mantienen los ajustes originales. La tarjeta de codificación es una pieza aparte (posición 090 de la lista de piezas). Un usuario de foro que montó una placa usada y pasó el conector de codificación de la vieja contó que no volvió a arrancar (relato sin confirmar).

Cómo hemos verificado esta ficha

Viessmann 7243837-4 f01

Compatibilidad confirmada por nuestro taller · 0 fuentes externas de la referencia

Ninguna página abierta cita el código 7243837-4 en su texto: ni los manuales de Viessmann ni las listas de piezas en texto que pudimos leer. Los despieces de viessmanndirect y de manualslib tienen los códigos en imagen o no llegan como texto, así que no se pudo mirar en ellos.

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Viessmann; la marca se cita para indicar compatibilidad.
