Placa electrónica Viessmann 7661201 · CML-G 3F1 para Vitodens 100: Pieza e identificador ampliado
Placa electrónica Viessmann 7661201 · CML-G 3F1 para Vitodens 100: vista 2
Placa electrónica Viessmann 7661201 · CML-G 3F1 para Vitodens 100: vista 3
ViessmannFotos de esta unidad
1 / 3

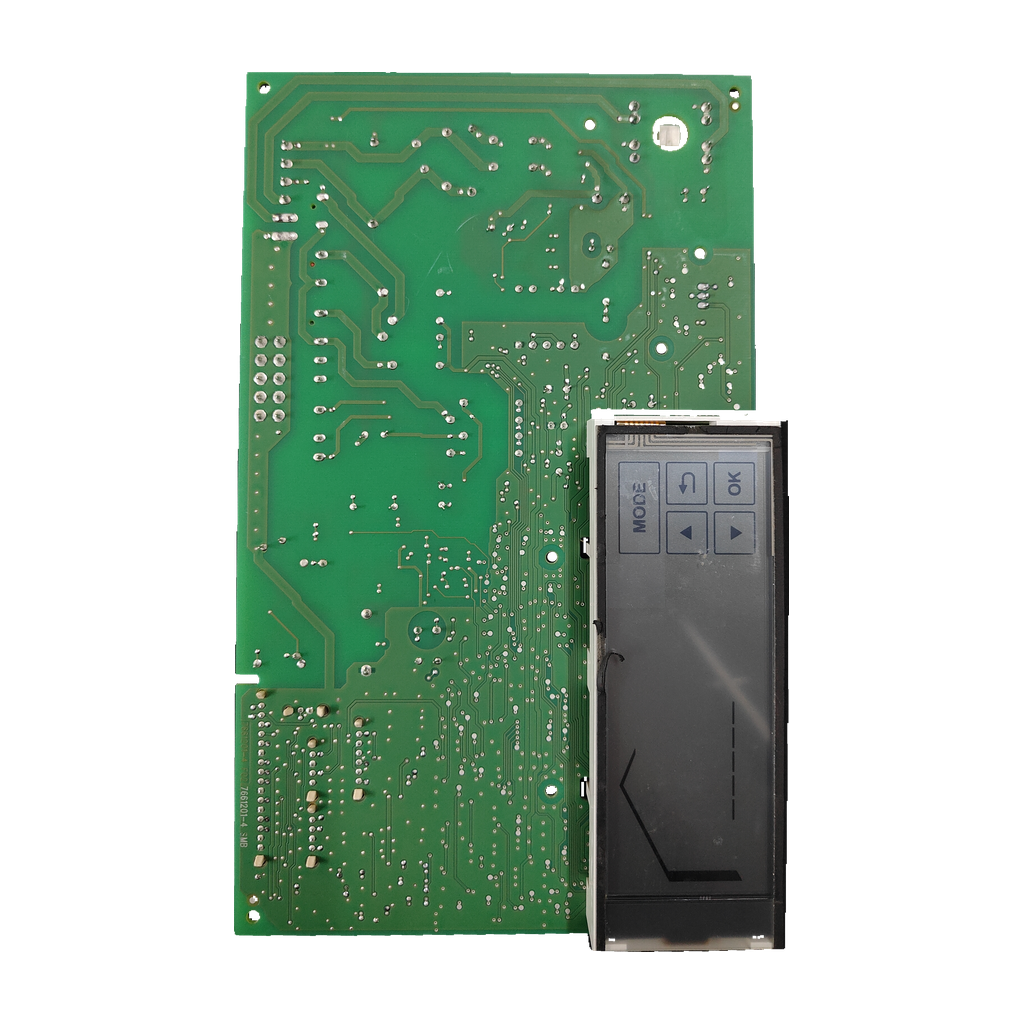

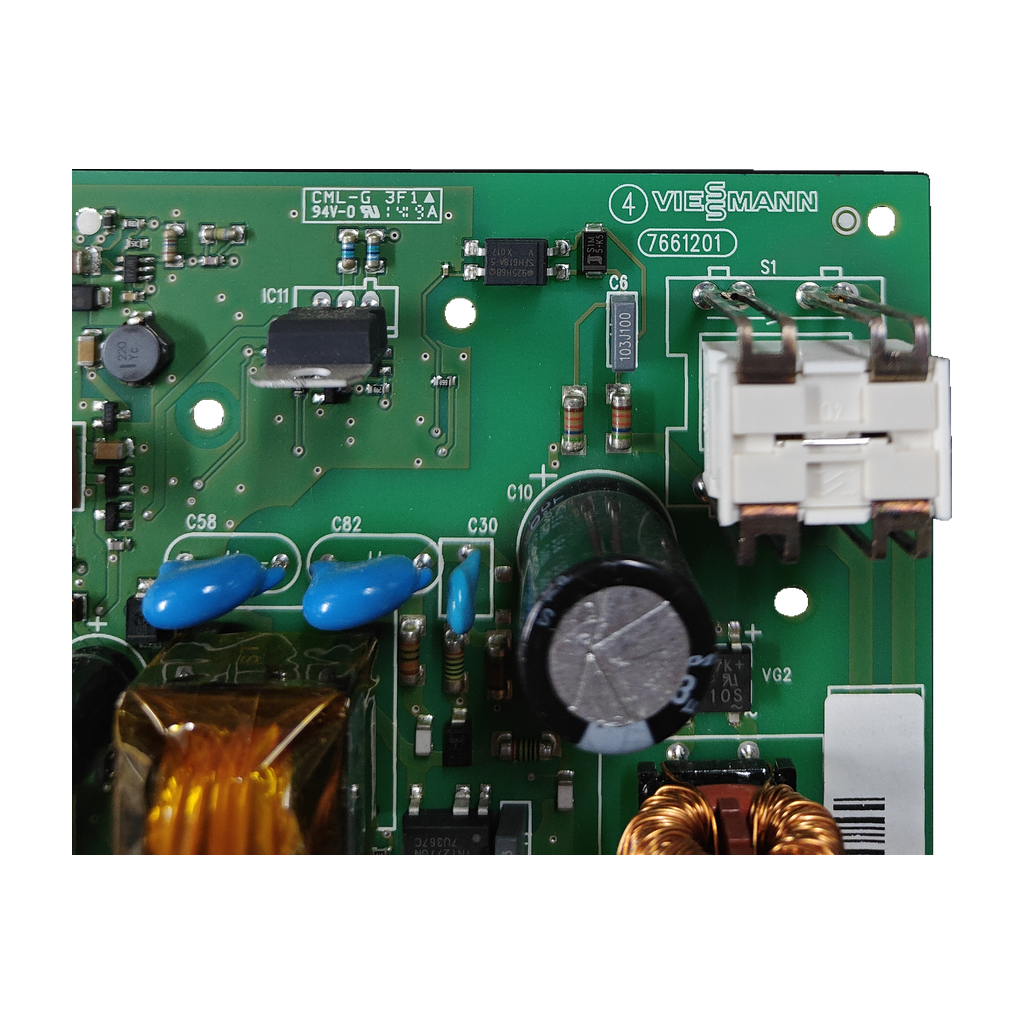

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ViessmannCompatibilidad confirmada

Placa electrónica Viessmann 7661201 · CML-G 3F1 para Vitodens 100

Código del circuitoCML-G 3F1

La 7661201 es una placa electrónica Viessmann (circuito CML-G 3F1) que nuestro taller ha confirmado para la Vitodens 100; un hilo de foro también la nombra en esa caldera. Fusibles F4 T2,5 A y F3 T0,315 A. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Vitodens 100
  • Circuito CML-G 3F1
  • Fusible F4 T2,5 A
  • Fusible F3 T0,315 A
Todos los códigos de esta unidad3
Código del circuito
CML-G 3F1
Código de la etiqueta
7661201
SKU Ecoklima
PLC286

Solo un foro cita 7661201. Ninguna página externa leída cita 7782078, CML-G 3F1, 7550583912220111 ni los marcados Z 10009.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de la caldera Viessmann Vitodens 100, identificada por su designación 7661201 y el circuito CML-G 3F1. Un técnico debe descartar otras causas antes de cambiarla.

Compruébalo en tu placa
  1. Busca en la placa la designación 7661201 y el código del circuito CML-G 3F1, y compáralos con los de tu placa.
  2. Compara también 7661201-4 3MB, 7782078 y 7550583912220111, y los fusibles F4 (T2,5 A) y F3 (T0,315 A).
  3. No la confundas con otras placas Viessmann: la VR 20 (7823072), la HBMU S1 (7898424, 7895572…) o el LGM 29 (7865533, Vitodens 300) llevan otros códigos.
  4. Comprueba que tu caldera es una Vitodens 100 y que el bornero (marcado MAINS L /96 /N) y los conectores coinciden con los de tu placa.
  5. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.
Códigos de esta pieza
7661201Designación marcada en la placa; un hilo de foro la nombra en la Vitodens 100
CML-G 3F1Código del circuito (PCB) marcado en la placa; también escrito CML-G3F1
7661201-4 3MBCódigo marcado en la placa
7782078Código marcado en la placa
7550583912220111Número marcado en la placa
Z 10009 / 6 049 086 / KW G 27/14Marcado del subcomponente negro de la placa
Z 10009 / 9 649 086 / KW C 21/14Marcado del subcomponente negro (sufijo KW C 21/14)
Z10009 /9 649 086 /KW:G27/14Código marcado de la unidad en el inventario: mismo 9 649 086, pero sufijo distinto (KW:G27/14)
No la confundas con
  • 7823072Leiterplatte VR 20 (platine VR 20) · Otra placa con otro código. La lista de piezas de la Vitodens 100 la nombra (pos. 098), una tienda alemana la da para la Vitodens 100 WB1 y otras Vitodens, y dos tiendas francesas la listan en la Vitodens 100 WB1. Ninguna cita 7661201.
  • 7868923 / 7894122 / 7898424 / 7895572Placa HBMU S1 (unidad de control) de la Vitodens 100 · Una tienda polaca da estos códigos para la Vitodens 100-W y una italiana anuncia «7898424, ex 7895572» para la Vitodens 100. Son otros códigos; ninguna cita 7661201.
  • 7865533Brennersteuergerät LGM 29 que Viessmann da para cambiar en la Vitodens 300 · Pedido 7865533 del LGM 29 de la Vitodens 300. El LGM 29 también figura en la lista de piezas de la Vitodens 100 (pos. 086), sin código. Ninguna página lo une a 7661201; compáralo antes de pedir.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Viessmann Vitodens 100Confirmada por nuestro taller · también en un hilo de foro (elektroda.pl)
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Características y marcados técnicos

F4 marcado
T2,5A
Bornero marcado
MAINS L /96 /N
Clasificacion PCB
94V-0

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Fusible F3
T0,315 A
Subcomponente negro
Z 10009 / 6 049 086 / KW G 27/14 · Z 10009 / 9 649 086 / KW C 21/14
Aplicación indicada en inventario
VITODENS 100
Código marcado
7661201-4 3MB; 7782078; 7550583912220111; Z10009 /9 649 086 /KW:G27/14

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico
Monta con un técnico

La placa se conecta a la red eléctrica (bornero MAINS L/N): debe montarla un técnico cualificado.

Revisa los fusibles

Antes de cambiar la placa, comprueba los fusibles F4 (T2,5 A) y F3 (T0,315 A) y las conexiones.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

La designación 7661201 y el código del circuito CML-G 3F1 van marcados en la placa. Compara también 7661201-4 3MB, 7782078, 7550583912220111, los marcados Z 10009 del subcomponente negro y los fusibles F4 T2,5 A y F3 T0,315 A. Solo un foro cita 7661201; el resto de marcados no los hemos encontrado en páginas externas.

¿Sirve para mi Viessmann Vitodens 100?

Sí. Nuestro taller la ha confirmado para la Vitodens 100, y el hilo «Viessmann Vitodens 100 (7661201)» de elektroda.pl nombra esta placa en esa caldera. Es la única fuente externa que la cita: ninguna lista de piezas leída la nombra, y la Vitodens 100 tiene varios tipos (WB1 y WB1A en las listas de recambios leídas). Si dudas de la tuya, envíanos desde Contacto una foto de la placa de características o llama al 919 931 595.

¿Sirve para una Vitodens 111-W, 200 o 300?

No lo hemos confirmado. Nuestro taller solo la ha confirmado para la Vitodens 100 y ninguna fuente externa leída la une a otra caldera. Compara los códigos 7661201 y CML-G 3F1 y envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera.

¿Qué significan 7661201, CML-G 3F1 y 7782078?

7661201 es la designación marcada de la placa, con la que un foro la identifica en la Vitodens 100. CML-G 3F1 es el código del circuito (PCB) marcado en ella. 7782078 y 7661201-4 3MB son otros marcados de nuestra unidad; ninguna página externa leída los cita, así que no los interpretamos.

¿Aparece la 7661201 en la lista de piezas de la Vitodens 100?

No la hemos visto. La lista de piezas de la Vitodens 100 (Serviceanleitung, copia en ManualsLib) nombra la Leiterplatte VR 20 (pos. 098), la Opto Link (084), la Adapterleiterplatte (085) y el Brennersteuergerät LGM 29 (086), pero ninguno de los códigos de la pieza aparece en el texto leído. Dos tiendas francesas que listan las piezas de la Vitodens 100 WB1 tampoco la citan: nombran la platine VR 20 con el código 7823072. Identifica la placa por sus marcados, no por el nombre.

¿Se parece a la placa VR 20 (7823072) o a la HBMU S1 de la Vitodens 100?

Son otros códigos y otros nombres de placa. Una tienda alemana da la VR 20 (7823072) para la Vitodens 100 WB1, entre otras Vitodens. Una tienda polaca da la HBMU S1 (7868923 / 7894122 / 7898424 / 7895572) para la Vitodens 100-W y una italiana anuncia «7898424, ex 7895572». Ninguna de esas páginas cita 7661201, CML-G 3F1 ni 7782078. Nuestro taller confirma la 7661201 para la Vitodens 100: compara siempre los marcados de tu placa antes de pedir.

¿Qué debo revisar antes de montarla y quién debe hacerlo?

En nuestro ejemplar están marcados F4 T2,5 A y F3 T0,315 A, y el bornero lleva MAINS L /96 /N. Compáralos con los de tu placa: son marcados del ejemplar, no mediciones de funcionamiento. Antes de cambiarla, comprueba los fusibles y las conexiones. Debe montarla un técnico cualificado: la placa se conecta a la red eléctrica (bornero MAINS L/N).

Cómo hemos verificado esta ficha

Viessmann 7661201

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Solo un foro (elektroda.pl) une la 7661201 con la Vitodens 100; ninguna lista de piezas leída la cita (las de la WB1 nombran la VR 20, 7823072). La compatibilidad la confirma nuestro taller.
