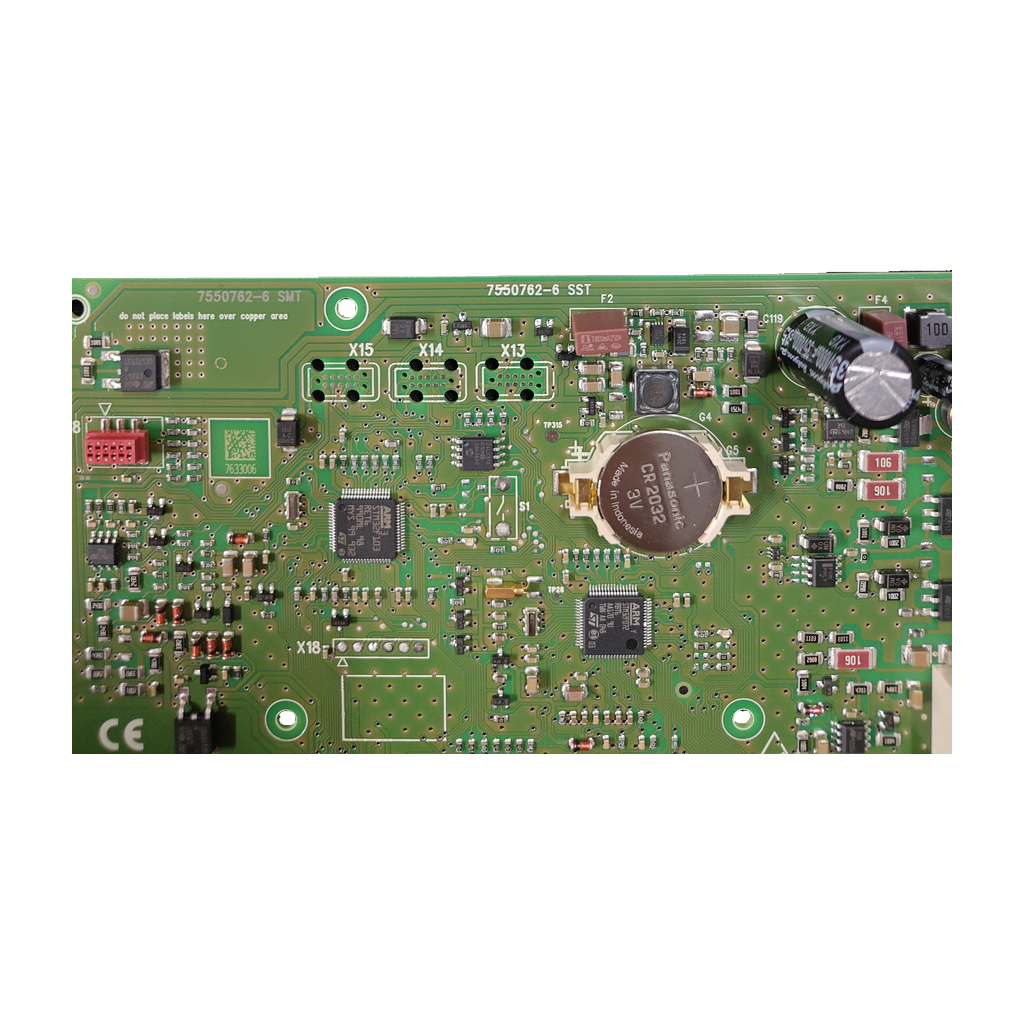

Placa electrónica Viessmann 7550762-6 (SMT/SST) para Vitodens 100/111W: Pieza e identificador ampliado

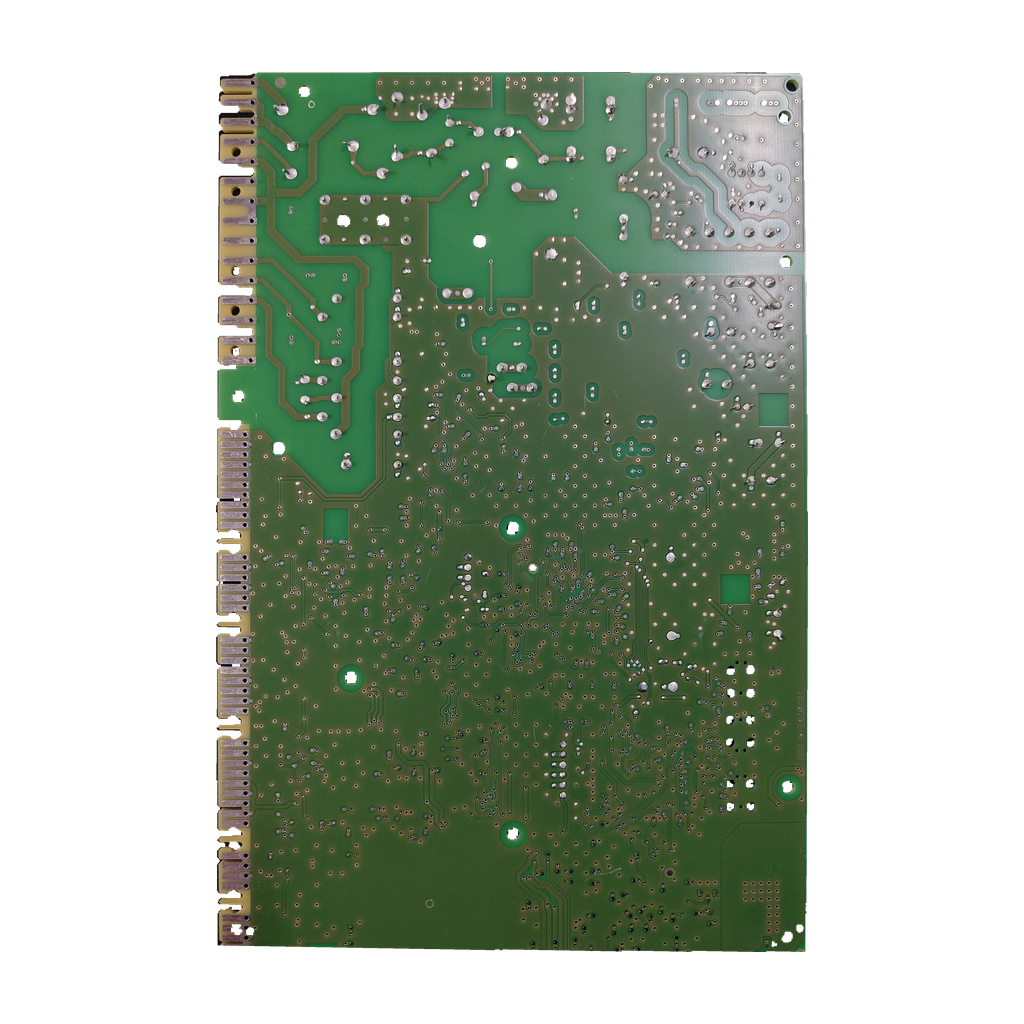

Placa electrónica Viessmann 7550762-6 (SMT/SST) para Vitodens 100/111W: vista 2

Placa electrónica Viessmann 7550762-6 (SMT/SST) para Vitodens 100/111W: vista 3

ViessmannFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ViessmannCompatibilidad confirmada

Placa electrónica Viessmann 7550762-6 (SMT/SST) para Vitodens 100/111W

Código del circuito7550762-6 SMT; 7550762-6 SST

La 7550762-6 es una placa electrónica Viessmann (serigrafía SMT y SST, revisión 6) que nuestro taller ha confirmado para la Vitodens 100/111W. Lleva batería CR2032 de 3 V. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Circuito 7550762-6 SMT/SST
Revisión 6 en la placa
Batería CR2032 · 3 V
Vitodens 100/111W

Todos los códigos de esta unidad3

Código del circuito: 7550762-6 SMT; 7550762-6 SST
Modelo: 7550762-6
SKU Ecoklima: PLC293

Los códigos salen de la placa y de nuestro taller. En lo que hemos podido leer, solo una tienda cita 7550762 (sin «-6»); ni el despiece oficial de la 111-W B1LB ni las demás páginas citan 7550762-6.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de la caldera de gas Viessmann Vitodens 100/111W, para la que la ha confirmado nuestro taller. Si la caldera da FC o E3, el manual de la 111-W B1LB pide revisar antes el cable del ventilador (FC) o el limitador de temperatura y los cables (E3); esa tabla no nombra esta placa.

Compruébalo en tu placa

Busca en la placa la serigrafía 7550762-6 con las siglas SMT o SST y compárala con la tuya. La revisión marcada en la placa es la 6.
Mira también el código 7633006 impreso junto al Data Matrix y el número 7470441101166129 bajo el código de barras adherido.
No la confundas con otras placas Vitodens: 7841965 (111-W B1LB), 7870768 (111 WB1LD 35 kW), 7870767 (100-W B1HC/B1KC/B1KA) o 7895572 (100-W). Son otros códigos y las fuentes consultadas no los unen a esta.
Anota el modelo de tu caldera y el número de serie de su placa de características: Viessmann identifica sus recambios por número de serie, conjunto y posición. Compara también la posición de los conectores.
¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de la caldera, o llámanos al 919 931 595.

Códigos de esta pieza

7550762-6	Código del circuito (serigrafía); el «-6» coincide con la revisión 6 marcada en la placa. También escrito 75507626 o 7550762 6
7550762-6 SMT	Serigrafía SMT de la placa
7550762-6 SST	Serigrafía SST de la placa
7633006	Código impreso junto al Data Matrix
7470441101166129	Número impreso bajo el código de barras adherido
7550762	«Versión de Electrónica» Viessmann que una tienda da a la placa, sin el «-6»

No la confundas con

7841965PCB VBC114-C04 V111: la «Control unit VBC114-C04» del despiece oficial de la Vitodens 111-W B1LB, que dos tiendas dan para la B1LB · Otro código; ninguna de esas fuentes cita 7550762-6. Si tu caldera es una B1LB, compara los códigos antes de pedir.
7870768PCB CONTROL VBC113-F12.001, que una tienda da para la Vitodens 111 WB1LD 35 kW (sustituye al 7865468) · Otro código; la lista no lo une a 7550762-6. Compáralos antes de pedir.
7870767Placa que una tienda da para la Vitodens 100-W B1HC, B1KC y B1KA · Otro código y otra ficha; no cita 7550762-6. Compáralos antes de pedir.
7895572Placa que una tienda italiana da para varias Vitodens 100-W (B1HF, B1HG, B1KF, B1KG) como sustituta del 7894122 · Otro código; no cita 7550762-6. Compáralos antes de pedir.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Viessmann Vitodens 100/111WConfirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Marcados de esta unidad

Revisión marcada en la placa: 6
Marcado de conformidad: CE
Batería instalada en la placa: Panasonic CR2032, 3 V

Datos de nuestro inventario

Marcado CE: presente
Código marcado: 7550762-6 SST; 7550762-6 SMT; 7633006; 7470441101166129

Anotados al recibir la pieza; sin contrastar con el fabricante.

Síntomas de que puede fallar

Lo que revisa el técnico

F0 · quemador bloqueado · fallo interno (Vitodens 111-W B1LB)

Tabla de averías del manual oficial: sustituir la unidad de control.

FC · quemador bloqueado · control eléctrico del ventilador defectuoso (Vitodens 111-W B1LB)

Mismo manual: revisar el cable del ventilador; si hace falta, cambiarlo o cambiar la unidad de control.

E3 · quemador en fallo · fallo en la cadena de seguridad (Vitodens 111-W B1LB)

Mismo manual: revisar el limitador de temperatura y los cables; revisar la unidad de control y cambiarla si hace falta.

Estas averías son de la tabla de la Vitodens 111-W B1LB, cuya unidad de control es la VBC114-C04: no atribuyen el fallo a la 7550762-6.

Antes de cambiar la placa

Lo que revisa el técnico

Monta con un técnico

Consejo general de seguridad: conviene que la monte un técnico cualificado, porque se trabaja con electricidad y gas.

Compara los marcados

Serigrafía 7550762-6 SMT/SST, revisión 6 y código 7633006 junto al Data Matrix.

Si la caldera da FC o E3

Manual oficial de la 111-W B1LB: con FC, revisa el cable del ventilador; con E3, el limitador de temperatura y los cables.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y qué otros marcados debo comparar?

En el circuito va serigrafiado 7550762-6 con las siglas SMT y SST (nuestra unidad lleva las dos). La placa marca además la revisión 6, el 7633006 junto al Data Matrix, el 7470441101166129 bajo el código de barras adherido y el marcado CE. Compáralos con los de tu placa.

¿Sirve para mi Viessmann Vitodens 100-W o 111-W?

Sí. Nuestro taller confirma la compatibilidad con la Vitodens 100/111W. Cuidado con las versiones: el despiece oficial de la 111-W B1LB lista otra unidad de control, la VBC114-C04, y no cita 7550762-6. Si dudas de tu versión, envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características de tu caldera, o llama al 919 931 595.

¿Qué significan 7550762-6, SMT, SST y los otros números de la placa?

7550762-6 es el código del circuito serigrafiado; el «-6» coincide con la revisión 6 marcada. SMT y SST también van serigrafiadas: no hemos hallado ninguna fuente que explique esas siglas y no las interpretamos. El 7633006 va junto al Data Matrix y el 7470441101166129 bajo el código de barras: son marcados de la unidad que las tiendas consultadas no citan.

¿Con qué otras placas Vitodens se puede confundir?

Según las fuentes consultadas: la 7841965 (VBC114-C04) en la 111-W B1LB, la 7870768 (VBC113-F12.001) en la 111 WB1LD 35 kW, la 7870767 en las 100-W B1HC, B1KC y B1KA, y la 7895572 (sustituye al 7894122) en varias 100-W. Ninguna cita 7550762-6. Para nuestro taller, la 7550762-6 va en la 100/111W: ante la duda, compara los códigos.

¿Qué datos de mi caldera necesito para pedir la placa correcta?

El despiece oficial de la Vitodens 111-W B1LB no da números de artículo: se pide con el número de serie de la placa de características, el conjunto y la posición de la pieza. El manual de la 100-W B1HC/B1KC no trae lista de piezas y remite a viessmann.com/etapp o a la app de recambios de Viessmann.

¿Qué averías mandan revisar la unidad de control en la Vitodens 111-W?

En el manual oficial de la 111-W B1LB, F0 (fallo interno, quemador bloqueado) manda sustituir la unidad de control. Con FC (control del ventilador) pide revisar antes el cable del ventilador, y con E3 (cadena de seguridad) el limitador de temperatura y los cables. Es la tabla de la B1LB, cuya unidad es la VBC114-C04: no atribuye el fallo a la 7550762-6.

¿Quién debe montarla?

Conviene que la monte un técnico cualificado: es un consejo general de seguridad para una placa de caldera de gas. Antes de montarla, compara con la tuya la serigrafía 7550762-6, el código 7633006 y los conectores. Nuestra unidad trae montada una batería Panasonic CR2032 de 3 V.

Cómo hemos verificado esta ficha

Viessmann 7550762-6

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

La identidad 7550762-6 SMT/SST y la compatibilidad con la Vitodens 100/111W las confirma nuestro taller. En lo leído, solo 1 origen externo (una tienda) cita 7550762, sin «-6»; los manuales oficiales leídos no la citan.

Fuentes consultadas

Tienda Openclima: ficha de la placa electrónica Viessmann 7550762«Versión de Electrónica: 7550762»; no indica caldera

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Viessmann; la marca se cita para indicar compatibilidad.
