Placa electrónica Viessmann 7782404 (PCB 7528762-4) para Vitodens 050 W

Referencia Viessmann7782404

La 7782404 es una placa electrónica Viessmann (circuito 7528762-4, etiqueta 01193) para la Vitodens 050 W, confirmada por nuestro taller. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código principal 7782404
Circuito 7528762-4
Fusible F4 1,25A · FUSE 5X20
Vitodens 050 W (taller)

Todos los códigos de esta unidad3

Referencia Viessmann: 7782404
Código del circuito: 7528762-4
SKU Ecoklima: PLC295

Todos los códigos salen de la etiqueta y del circuito de la pieza. Ninguna página externa leída los cita. Varias tiendas dan otro código, 7869893, como placa principal de la Vitodens 050: compáralos antes de pedirla.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es una placa electrónica de la Vitodens 050 W. Ningún documento que hemos abierto dice qué función concreta cumple dentro del equipo.

Compruébalo en tu placa

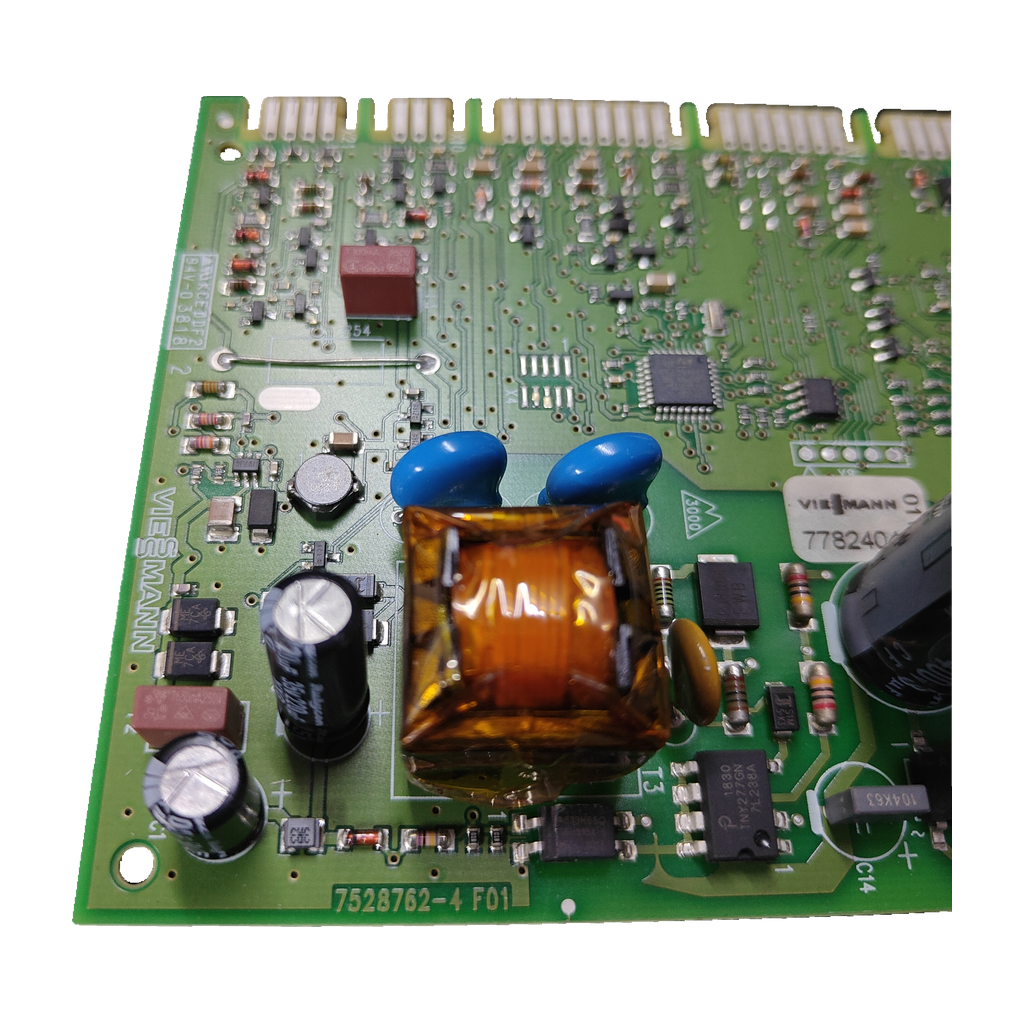

Mira la etiqueta de tu placa: debe llevar 7782404 y 01193, y bajo el código de barras 7724366967922116.

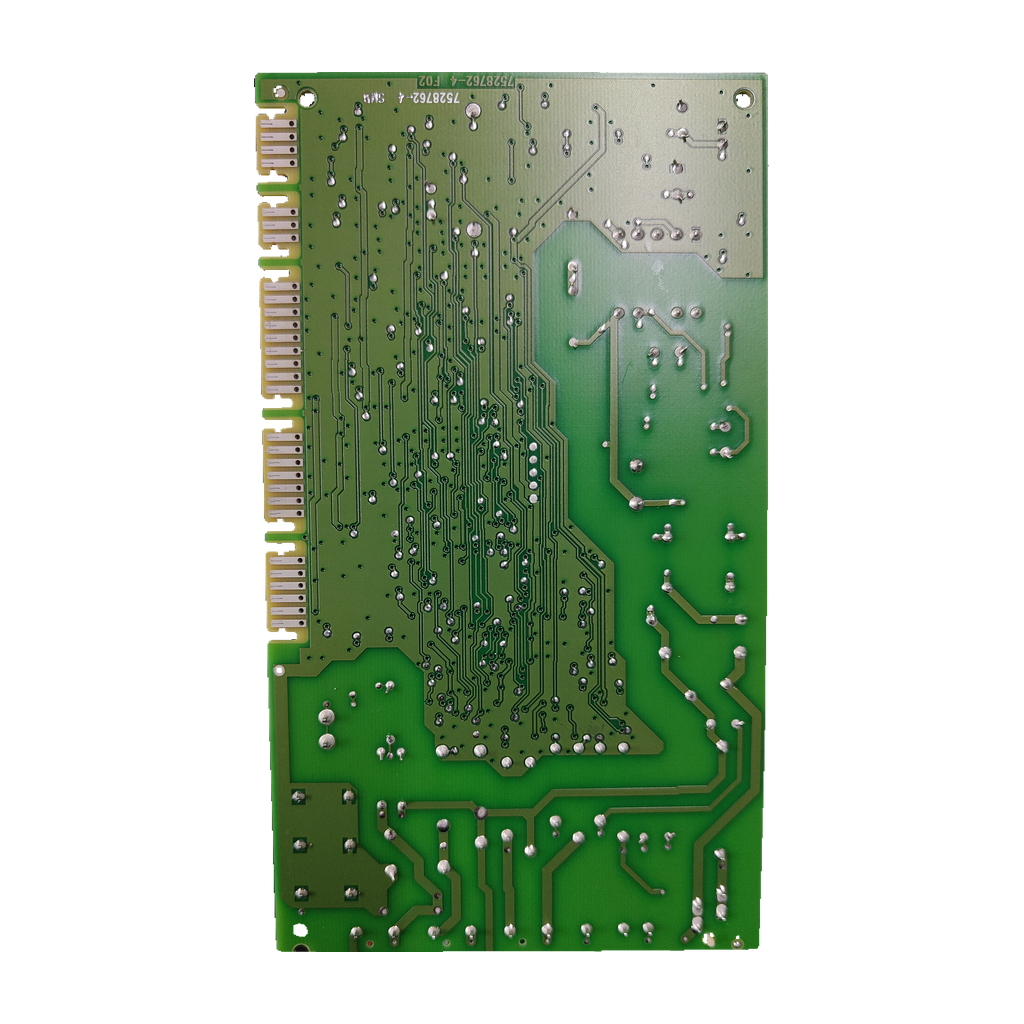

Busca en el circuito impreso el código 7528762-4 (en nuestra unidad, con F01 en la cara de componentes y F02 y SMB en la de soldaduras).
Comprueba el portafusible: moldeado FUSE 5X20 y serigrafía F4 1,25A.
No la confundas con otras placas de la Vitodens 050: la 7869893 (Main PCB según varias tiendas) ni las de display 7842163 y 7841887. Son otros códigos.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.

Códigos de esta pieza

7782404	Código principal, marcado en la etiqueta
01193	Segundo código de la etiqueta
7528762-4	Código del circuito impreso (PCB) · también 75287624 o 7528762 4
7528762-4 F01	Marcado de la cara de componentes
7528762-4 F02 / 7528762-4 SMB	Marcados de la cara de soldaduras
7724366967922116	Código bajo el código de barras de la etiqueta

No la confundas con

7869893Main PCB VBC115-A10.006 / A10.008 de la Vitodens 050 (BPJC 29 kW, BPJD 29 y 35 kW) según cuatro tiendas británicas; una tienda francesa la llama «Boitier de controle du bruleur» en la BPJD 24 kW · Otro código: ninguna ficha cita 7782404 ni 7528762-4. No sabemos si son equivalentes: compáralos antes de pedir.
7842163DISPLAY PCB de la Vitodens 050 según una tienda británica; una tienda francesa la llama «Module de commande vitodens 050» · Placa de display, pieza distinta.
7841887DISPLAY PCB de la 050 según una tienda, que anota «7841888 IS MAIN PCB» · Placa de display, pieza distinta; ninguna tienda la une a 7782404.
7865488«Platine module vd050» en la nomenclatura de una tienda francesa de la Vitodens 050 W BPJD 24 kW · Otro código: esa tienda no cita 7782404. Compáralos antes de pedir.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Viessmann Vitodens 050 WConfirmada por nuestro taller

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Marcados PCB de la cara de soldaduras: 7528762-4 SMB; 7528762-4 F02

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Moldeado del portafusible: FUSE 5X20

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Serigrafía junto al portafusible: F4 1,25A
Códigos en etiqueta: 7782404; 01193

Datos de nuestro inventario

Placa: 94V-0 3818
Aplicación indicada en inventario: VITODENS 050 W

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible

La placa lleva portafusible FUSE 5X20 con serigrafía F4 1,25A. Lee el valor escrito en el fusible de tu placa antes de dar la pieza por mala.

Monta con un técnico

Pieza eléctrica de la caldera: debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Viessmann 7782404?

Mira la etiqueta: lleva 7782404 y 01193, y bajo el código de barras 7724366967922116. El circuito impreso lleva 7528762-4; en nuestra unidad aparece como 7528762-4 F01 en la cara de componentes y como 7528762-4 F02 y 7528762-4 SMB en la de soldaduras. Junto al portafusible, moldeado FUSE 5X20 y serigrafía F4 1,25A.

¿Sirve para mi Viessmann Vitodens 050 W?

Sí. Nuestro taller ha confirmado esta placa para la Vitodens 050 W. Ninguna fuente externa que hemos abierto cita 7782404, y varias tiendas dan para la Vitodens 050 BPJC y BPJD otro código, el 7869893. Si tu caldera es otra, compara los códigos o envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características, o llama al 919 931 595.

¿Qué significan 7782404, 01193, 7528762-4 y 7724366967922116?

El 7782404 es el código marcado en la etiqueta y el que usamos como principal. El 7528762-4 es el código del circuito impreso, marcado en ambas caras. El 7724366967922116 es el número bajo el código de barras. Del 01193, segundo código de la etiqueta, no hemos encontrado ninguna fuente que explique qué indica.

¿Es lo mismo que la 7869893 u otras placas de la Vitodens 050?

No lo sabemos y no las damos como equivalentes. Cuatro tiendas británicas dan la 7869893 como Main PCB de la Vitodens 050 (VBC115-A10.006 en la ficha de la BPJC 29 kW, A10.008 en otras) y una tienda francesa la llama «Boitier de controle du bruleur». La 7842163 y la 7841887 salen como placas de display, y una lista anota que la 7841888 es la placa principal. Ninguna fuente cita 7782404 ni 7528762-4: compara siempre el código de tu placa.

¿Qué placas lleva la Vitodens 050 W y cuál es esta?

El manual de instalación y servicio de Viessmann (tipo BPJC, edición 9/2014) muestra en su esquema una «Main PCB» (A1), en la caja de la unidad de control según la pág. 63, y una «Power supply unit» (A2). El manual de la BPJD sitúa también la «Main PCB» en esa caja. Sus listas de piezas no traen números de pedido: piden número de serie, conjunto y posición. Ningún documento dice cuál es la 7782404.

¿Qué fusible lleva y qué reviso antes de cambiarla?

Nuestra unidad lleva portafusible moldeado FUSE 5X20 y serigrafía F4 1,25A. Lee el valor escrito en el fusible de tu placa y comprueba si está fundido, además de la alimentación y los conectores. El manual de la Vitodens 050-W da un fusible de respaldo de 3 A en la alimentación de la caldera: es dato de la caldera y no lo hemos podido unir a esta placa.

¿Quién debe montar esta placa?

Un técnico cualificado. El manual de la Vitodens 050-W da una tensión nominal de 230 V~. Antes de tocar nada hay que cortar la alimentación eléctrica.
