Placa electrónica Viessmann VBC113-C10.001 · 7509664-4 para Vitodens 100: Pieza e identificador ampliado

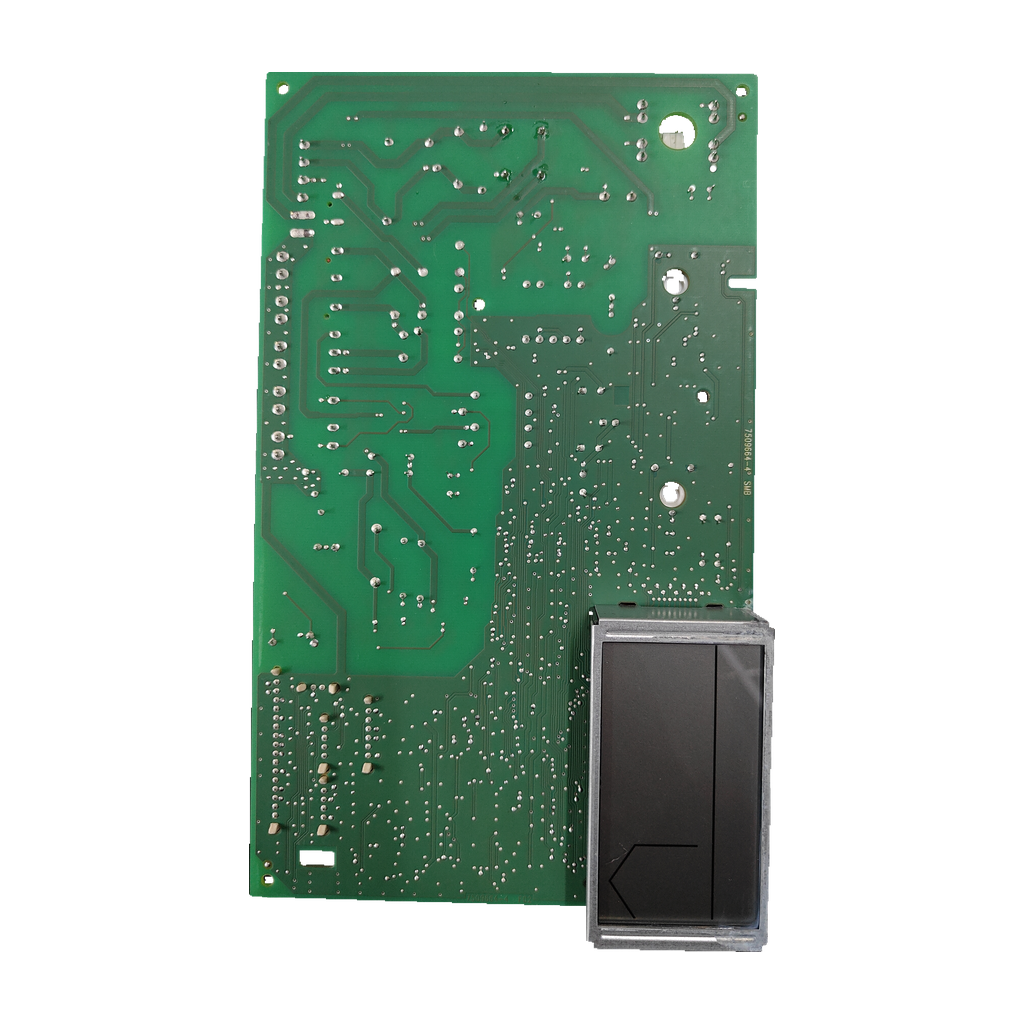

Placa electrónica Viessmann VBC113-C10.001 · 7509664-4 para Vitodens 100: vista 2

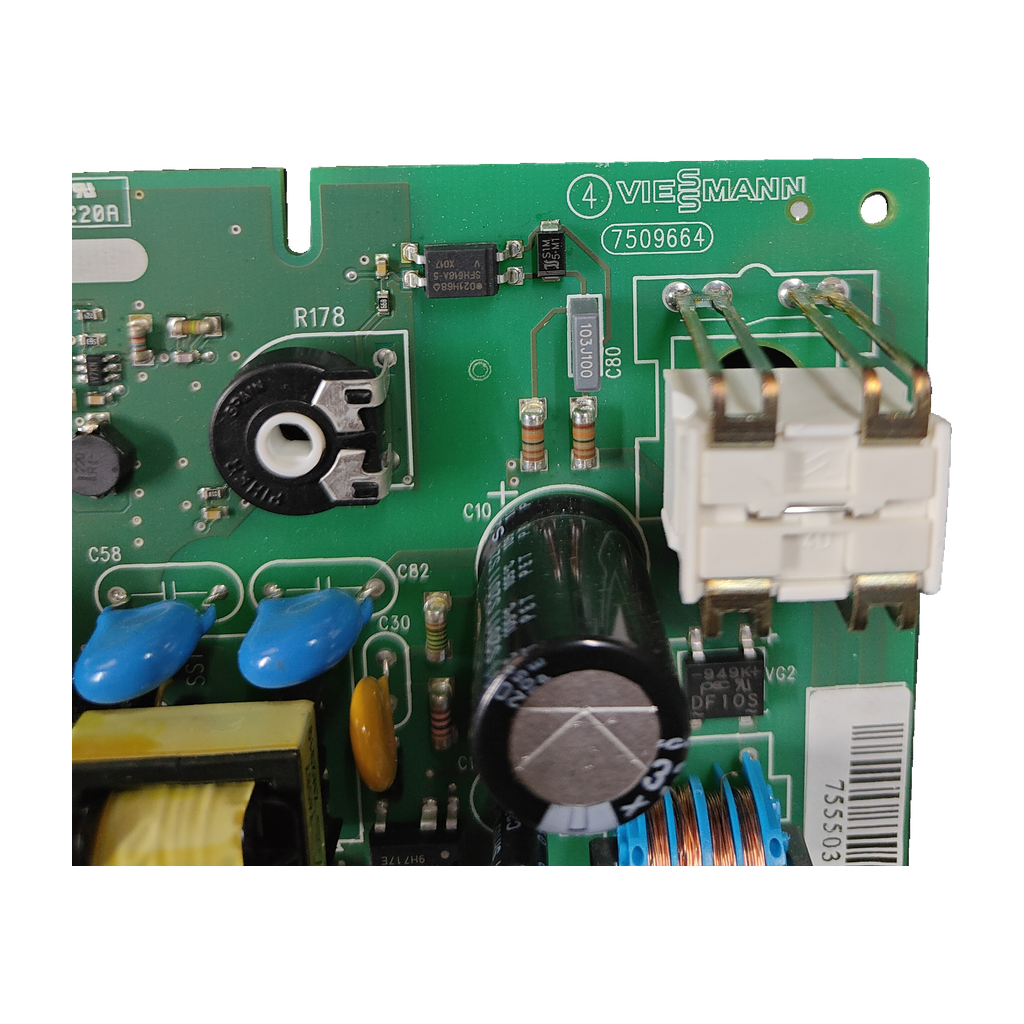

Placa electrónica Viessmann VBC113-C10.001 · 7509664-4 para Vitodens 100: vista 3
ViessmannFotos de esta unidad
1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ViessmannReferencia verificada

Placa electrónica Viessmann VBC113-C10.001 · 7509664-4 para Vitodens 100

Referencia Viessmann7841748

La VBC113-C10.001 (marcada 7509664-4 y 7540217) es la placa de regulación de la Viessmann Vitodens 100; las tiendas la dan como el control 7841748 de la Vitodens 100-W WB1C. Confirmada por nuestro taller. Usada y revisada.

Precio a consultar
Reservar por teléfono919 931 595Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

  • Control Vitodens 100-W WB1C
  • Ref. Viessmann 7841748
  • Marcado 7509664-4 · 7540217
  • Fusible F4 T2.5A
Todos los códigos de esta unidad4
Referencia Viessmann
7841748
Código del circuito
7509664-4 SMT
Modelo
VBC113-C10.001
SKU Ecoklima
PLC289

Una tienda británica (National Boiler Spares) y otra en inglés (Heating and Catering Parts) titulan la PCB como «7838301 7841748» sin explicar la relación entre ambos números.

  • Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
  • Revisada en nuestro tallerGarantía legal de conformidad
  • Devolución en 14 díasDerecho de desistimiento para consumidores
  • Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Es la placa de control (regulación) de la caldera mural de condensación Vitodens 100-W WB1C; los listados de tiendas la llaman «Régulation», «Control» o «Regelung». Una tienda británica la anuncia para bloqueos intermitentes, mandos sin respuesta o fallo de encendido, sin citar datos técnicos.

Compruébalo en tu placa
  1. Busca en la placa los marcados 7509664-4 (con SMT o SMB) y 7540217: son los de nuestra unidad.
  2. Compara con el modelo VBC113-C10.001 y con la referencia Viessmann 7841748 que las tiendas dan al control de la Vitodens 100-W WB1C.
  3. No la confundas con los números de caldera completa (7499418, 7499420, 7499430…) ni con 7838301, cuya relación no consta.
  4. Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos.
Códigos de esta pieza
VBC113-C10.001Modelo de la placa de regulación (Viessmann Vitodens 100-W WB1C)
7509664-4Código del circuito impreso, marcado en la placa (con SMT, SMB y F02)
7540217Otro código marcado en la placa; una ficha de tienda (Prom.ua, que WarmWorld repite) lo liga al control 7841748 (por confirmar)
7841748Referencia Viessmann del control VBC113-C10.001, según 3 tiendas o más
7509664Forma sin sufijo que usan un anuncio de Avito y la ficha de Prom.ua para el mismo marcado
No la confundas con
  • 7499418, 7499420, 7499430…Números de caldera completa (Grundgerät) Vitodens 100-W WB1C · Identifican la caldera entera, no la placa: la placa es 7841748 / VBC113-C10.001
  • 301322Código de artículo interno de la tienda Pièces Express · No es de Viessmann; la referencia del fabricante es 7841748

Calderas en las que va

5 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada
  • Viessmann Vitodens 100Confirmada por nuestro taller · las tiendas la concretan en la Vitodens 100-W WB1C
  • Viessmann Vitodens 100-W WB1C 19 kWWolf-Online-Shop + Viessmann Direct + Pièces Express
  • Viessmann Vitodens 100-W WB1C 26 kWWolf-Online-Shop + Viessmann Direct + Prom.ua
  • Viessmann Vitodens 100-W WB1C 30 kW CombiViessmann Direct + National Boiler Spares + Heating Spare Parts (esta última sin la palabra Vitodens)
  • Viessmann Vitodens 100-W WB1C 35 kW de un circuito (Uml./System)Wolf-Online-Shop + Viessmann Direct + Avito
¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595Escribirnos

Ficha técnica

Datos verificados y leídos en esta unidad

Datos del recambio 7841748 según tiendas

Peso
1,48 kgPièces Express
Presentación
Bloque de control con carcasa de plástico y manetasProm.ua (WarmWorld, mismo texto)

Identificación y códigos del repuesto

Código marcado
7509664-4 SMB
Código marcado
7509664-4 F02

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

F4
Serigrafia T2.5A
Portafusible
Serigrafia5x20

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Marcados de esta unidad

Formato fusible
5x20 mm
Marcaje PCB
94V-0 1228A
Subcomponente marcado
DF10S
Aplicación indicada en inventario
VITODENS 100
Código marcado
7540217; 7509664-4 F02

Antes de cambiar la placa

Lo que revisa el técnico
Fusible F4

Revisa el fusible F4 (T 2,5 A, 5x20 mm, según la serigrafía de la placa) antes de dar la placa por averiada.

Monta con un técnico

Es una caldera de gas: que la monte un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Qué placa es la VBC113-C10.001 y qué códigos lleva marcados?

Es la placa de regulación de la Viessmann Vitodens 100-W WB1C. Las tiendas dan la referencia Viessmann 7841748 para ese control. En nuestra unidad el circuito va marcado 7509664-4 (con SMT, SMB y F02) y 7540217.

¿Sirve para mi Vitodens 100?

Sí: nuestro taller la ha confirmado para la Vitodens 100. Las tiendas concretan que el control VBC113-C10.001 es de la Vitodens 100-W WB1C: 19 kW, 26 kW, 30 kW combi y 35 kW de un circuito, con 3 fuentes cada una. La 35 kW combi consta solo en 2 tiendas (Wolf-Online-Shop y Viessmann Direct) y un anuncio ruso con el mismo marcado dice que la placa solo vale para la de un circuito. Si dudas, envíanos desde Contacto una foto de la placa de características.

¿En qué se diferencian 7509664-4, 7509664, 7540217 y 7841748?

7841748 es la referencia Viessmann del control VBC113-C10.001. 7509664 y 7540217 son los números que dan como marcado de la placa un anuncio de Avito y la ficha de Prom.ua (WarmWorld repite su texto); solo Prom.ua los liga con el 7841748, así que esa relación queda por confirmar. En nuestra unidad figuran 7509664-4 y 7540217. El sufijo -4 solo lo usa la ficha de Openclima; los demás anuncios lo omiten.

¿Qué es el 7838301 que algunas tiendas ponen junto al 7841748?

Una tienda británica (National Boiler Spares) y otra en inglés (Heating and Catering Parts) titulan la PCB de la Vitodens 100 WB1C como «7838301 7841748» y no explican la relación. No podemos confirmar si es una referencia anterior o una variante. Compara por VBC113-C10.001 y 7509664-4, y envíanos foto si tu placa lleva otro marcado.

¿Se cambia solo la placa o el bloque de control entero?

Dos fichas ucranianas (Prom.ua y WarmWorld, con texto casi idéntico) dicen que el recambio 7841748 se sustituye como bloque completo, con carcasa de plástico y manetas. Esta ficha es de la placa electrónica; si tu caldera necesita el bloque entero, consúltanos antes por Contacto.

¿Qué debo revisar antes de cambiar la placa?

El fusible F4: la serigrafía de la placa lo marca T2.5A y el portafusibles es de 5x20 mm. Una tienda británica pide además contrastar el número de pieza con el manual técnico de la caldera antes de pedirla.

¿Puedo montarla yo mismo?

No conviene: es una caldera de gas y la instalación debe hacerla un técnico cualificado. Una tienda británica exige instalador registrado Gas Safe y otra ucraniana recomienda un técnico cualificado para instalarla y ajustarla.

Cómo hemos verificado esta ficha

Viessmann VBC113-C10.001

Compatibilidad confirmada por nuestro taller · referencia verificada con 3 o más fuentes

VBC113-C10.001 = control 7841748 de la Vitodens 100-W WB1C en varias tiendas (3 orígenes o más). Los marcados 7509664/7540217 solo los liga al 7841748 una ficha (Prom.ua), por confirmar. Sin documento oficial leído.

Fuentes consultadas

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Viessmann; la marca se cita para indicar compatibilidad.
