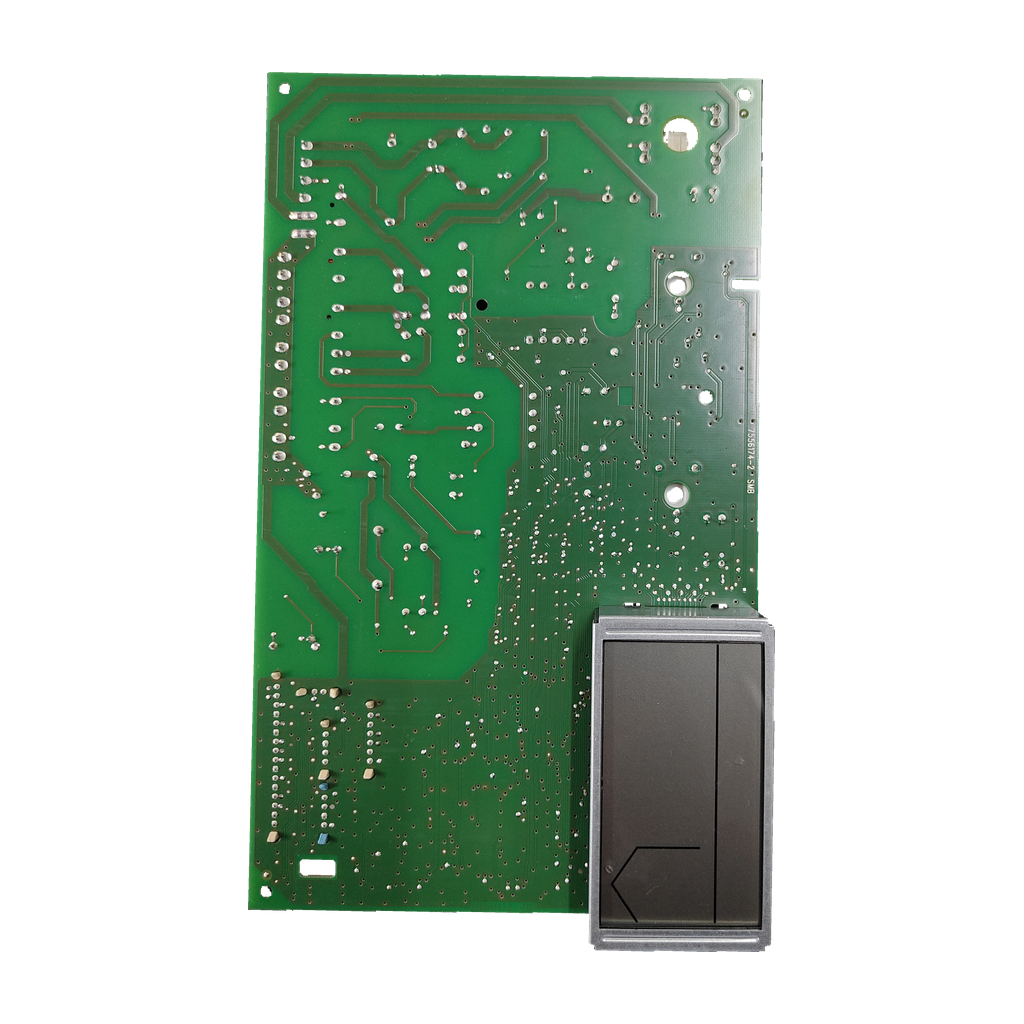

Placa electrónica Viessmann 7556174-2 · 7556174 para Vitodens 100: vista 2

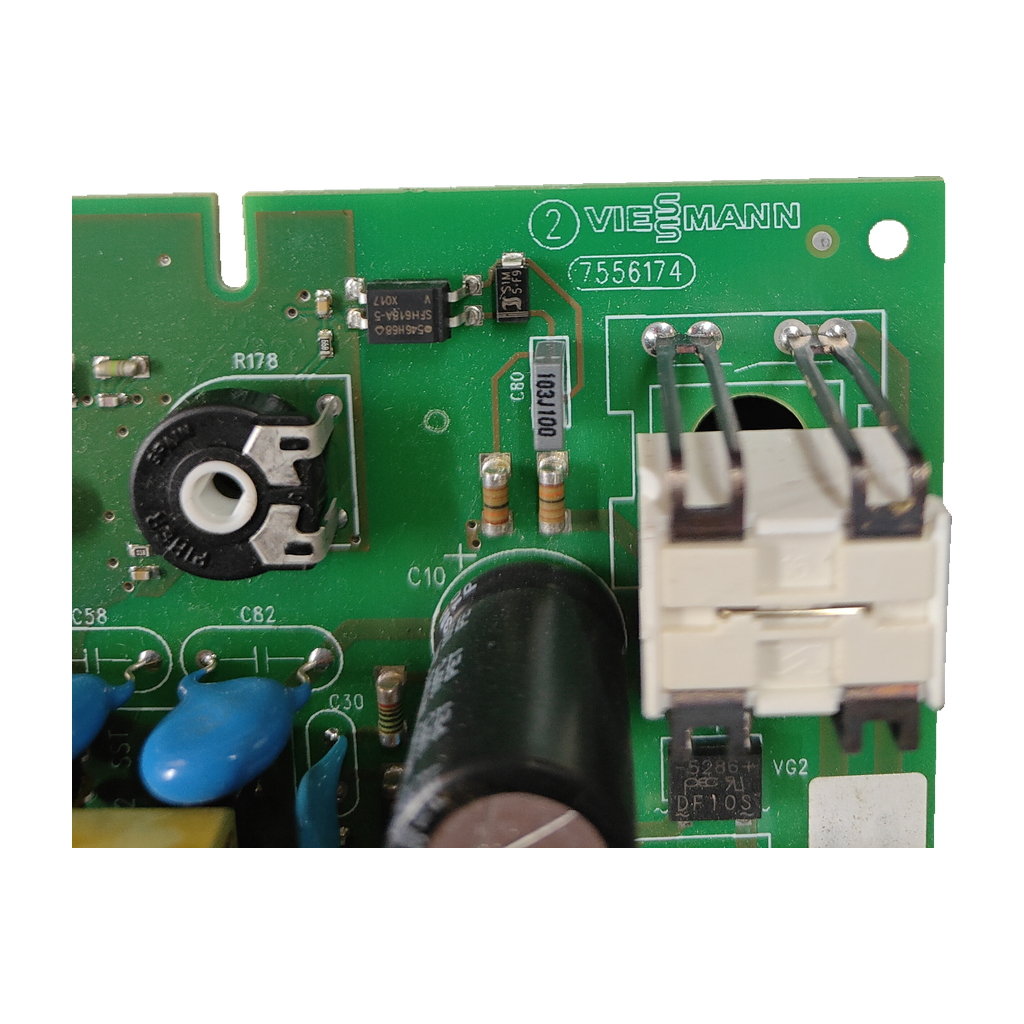

Placa electrónica Viessmann 7556174-2 · 7556174 para Vitodens 100: vista 3

ViessmannFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ViessmannCompatibilidad confirmada

Placa electrónica Viessmann 7556174-2 · 7556174 para Vitodens 100

Código del circuito7556174-2

La 7556174-2 (también 7556174) es una placa electrónica Viessmann con el circuito integrado TNY275GN, confirmada por nuestro taller para la Vitodens 100. Pieza usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Circuito 7556174-2
CI TNY275GN
Serigrafía F4: T2.5A
Vitodens 100 (taller)

Todos los códigos de esta unidad3

Código del circuito: 7556174-2
Código de la etiqueta: 7556174
SKU Ecoklima: PLC288

Los manuales y listas de piezas de la Vitodens 100 y 100-W que hemos leído no recogen el código 7556174 ni el 7556174-2. En las páginas de tienda que hemos abierto (portadas, índices y primeras páginas de listado) tampoco aparecen. No damos referencia de catálogo de Viessmann.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

4 pasos

Placa electrónica de una caldera Viessmann, confirmada por nuestro taller para la Vitodens 100. Lleva el circuito integrado TNY275GN y un portafusible «FUSE 5X20» con «T2.5A» junto a F4.

Compruébalo en tu placa

Busca en la placa la serigrafía «7556174-2». También se escribe 7556174 2, 7556174/2, 7556174.2 o 75561742, y junto a ella van las marcas SMT y SMB.
Comprueba el circuito integrado TNY275GN, el portafusible «FUSE 5X20» con «T2.5A» junto a F4 y el inductor EPCOS de 2×47 mH.
No la confundas con otras placas Viessmann de código distinto, como 7842194, 7450155, 7556182 o 7823072 (VR 20), ni con el control de quemador LGM 29.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características.

Códigos de esta pieza

7556174-2	Código del circuito (serigrafía PCB), con SMT y SMB · también 7556174 2, 7556174/2, 7556174.2 y 75561742
7556174	Referencia e identificador de la pieza
TNY275GN	Circuito integrado visible en la placa
7661268602760102	Código de barras visible en nuestra unidad

No la confundas con

7842194Placa electrónica de la «Vitodens 100W» en el listado de una tienda · Otro código: ninguna fuente lo une a 7556174-2. Para la Vitodens 100, nuestro taller tiene confirmada la 7556174-2.
7823072Placa VR 20 que una tienda da para varias Vitodens 100/200/222/300, Vitopend 200 y Vitoplus 300 · Otra placa de otro código, que ninguna fuente une a 7556174-2.
LGM 29Control de quemador (Brennersteuergerät) en la lista de piezas de la Vitodens 100 · Es otra pieza de la misma caldera, no esta placa.
7450155Placa o unidad de mando (Platine / Bedienungseinheit) que un técnico dio a un usuario de una Vitodens 100 de 2003, en el foro de Viessmann · Otro código: ninguna fuente lo une a 7556174-2.
7556182Placa «CONDENS» de Viessmann en una tienda online · Código parecido pero distinto: la tienda no lo une a 7556174 ni a 7556174-2 y no indica calderas.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Viessmann Vitodens 100Confirmada por nuestro taller

Por confirmarPor confirmar

Viessmann 200 (modelo exacto sin concretar)1 origen: un foro técnico cita la placa 7556174-2 en una «Viessmann 200»

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Datos de fuentes externas

Capas de la placa: 3Foro Elektroda.pl (placa 7556174-2 de una Viessmann 200)

Datos y marcados verificados

Serigrafía PCB junto al fusible F4: T2.5A
Marcado del portafusible: FUSE 5X20
Serigrafía PCB: 7556174-2; SMT; SMB
Inductor EPCOS: 2×47 mH

Síntomas de que puede fallar

Lo que revisa el técnico

Un hilo de Elektroda.pl sobre la placa 7556174-2 de una Viessmann 200 describe daños en la placa tras fallar el convertidor y un resistor, con un resistor quemado por el que la señal sigue hacia la electrónica. Es un caso de foro.

Antes de cambiar la placa

Lo que revisa el técnico

Fusible F4 T2.5A

Nuestra unidad lleva «T2.5A» junto a F4 y un portafusible «FUSE 5X20». Aviso general: lee el valor marcado en tu placa y no pongas un fusible de más amperaje.

Monta con un técnico

Aviso general de seguridad: la placa de control de una caldera debe montarla un técnico cualificado.

Preguntas frecuentes

7 preguntas

¿Cómo identifico la placa Viessmann 7556174-2?

El código 7556174-2 va en la serigrafía de la placa, junto a SMT y SMB. También se escribe 7556174 2, 7556174/2, 7556174.2 o 75561742. Comprueba además el circuito integrado TNY275GN y el portafusible «FUSE 5X20» con «T2.5A» junto a F4. En nuestra unidad, el código de barras es 7661268602760102.

¿Sirve para mi Viessmann Vitodens 100?

Sí. Nuestro taller ha confirmado esta placa para la Vitodens 100. Los manuales y listas de piezas oficiales de la Vitodens 100 y 100-W que hemos leído no recogen el código 7556174, así que no podemos darte un número de pedido de Viessmann: compara el código marcado en tu placa con el de esta.

¿Sirve para una Viessmann 200?

Falta confirmarlo. Un hilo del foro Elektroda.pl la sitúa en una «Viessmann 200», sin precisar el modelo, y no hemos encontrado un segundo origen; con uno solo no la damos por compatible. Envíanos desde Contacto una foto de la etiqueta de tu placa y de la placa de características de tu caldera, o llámanos al 919 931 595.

¿Qué significan 7556174-2, SMB y TNY275GN?

7556174-2 es el código del circuito, en la serigrafía junto a SMT y SMB; 7556174 es la referencia de la pieza. TNY275GN es el marcado del circuito integrado visible en la placa; una hoja de datos de un agregador lo describe como «Off-Line Switcher» de Power Integrations. En las páginas que hemos revisado no figura qué significan el sufijo -2 ni SMB.

¿La Vitodens 100 lleva siempre esta placa o hay otros códigos?

No hay fuente que lo indique. Las que hemos leído dan otros códigos: una tienda lista la 7842194 para la «Vitodens 100W», otra da la VR 20 (7823072) para varias Vitodens, y un técnico dio la 7450155 a un usuario de una Vitodens 100 de 2003. Ninguna los une a 7556174-2. Para la Vitodens 100, nuestro taller tiene confirmada la 7556174-2: compara siempre el código marcado en tu placa.

¿Qué averías se han descrito en esta placa?

Un hilo técnico de Elektroda.pl, sobre una placa 7556174-2 de una Viessmann 200, habla de daños tras fallar el convertidor y un resistor, y de un resistor quemado por el que la señal sigue hacia la electrónica. El título pregunta por el valor del resistor junto al transformador WN; en el primer mensaje que hemos leído no figura ese valor. Es un único caso de foro.

¿Quién debe montar esta placa?

Un técnico cualificado. Es un aviso general de seguridad: antes de tocar la placa hay que cortar la alimentación eléctrica de la caldera. Si tienes dudas, envíanos desde Contacto una foto de la etiqueta de tu pieza.

Cómo hemos verificado esta ficha

Viessmann 7556174

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Vitodens 100 confirmada por nuestro taller. Un solo origen externo (un foro) cita la placa 7556174-2 en una Viessmann 200 (se leyeron el título y el post #3; el resto del hilo no). Ningún manual ni lista de piezas leído la recoge.

Fuentes consultadas

Elektroda.pl: hilo sobre la placa Viessmann 200 · 7556174-2Cita la placa 7556174-2 en una Viessmann 200; placa de 3 capas y avería del convertidor y de un resistor

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Viessmann; la marca se cita para indicar compatibilidad.
