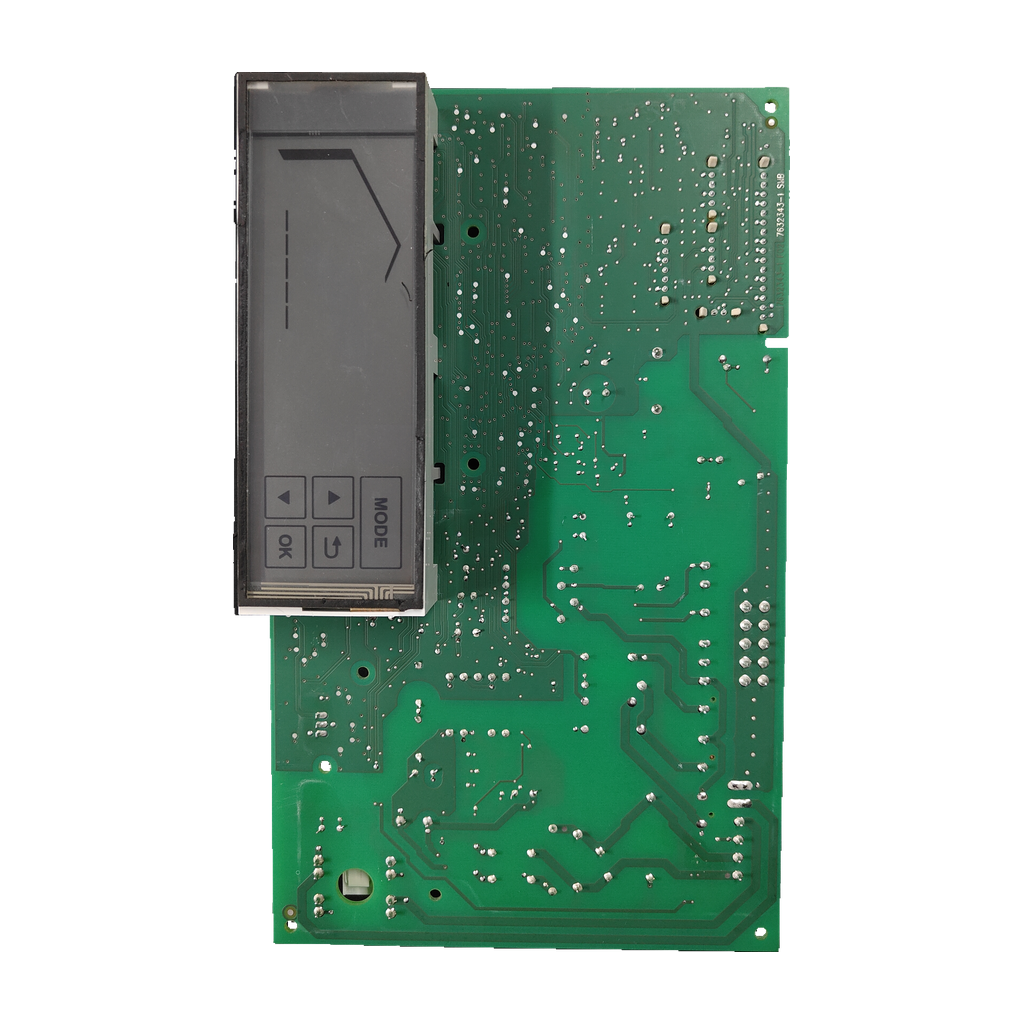

Placa electrónica Viessmann SMB 7632343-1 para Vitodens 100 WB1K 26: Pieza e identificador ampliado

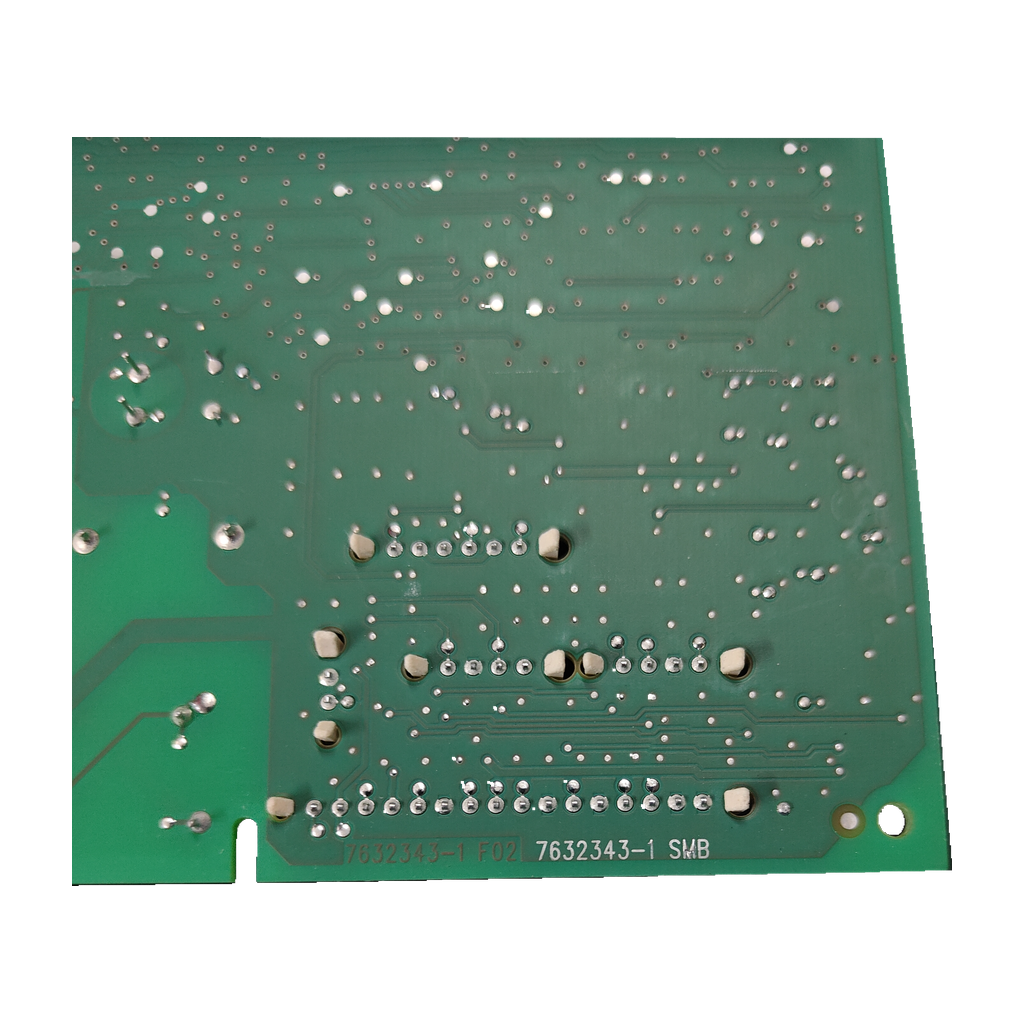

Placa electrónica Viessmann SMB 7632343-1 para Vitodens 100 WB1K 26: vista 2

Placa electrónica Viessmann SMB 7632343-1 para Vitodens 100 WB1K 26: vista 3

ViessmannFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ViessmannCompatibilidad confirmada

Placa electrónica Viessmann SMB 7632343-1 para Vitodens 100 WB1K 26

Referencia Viessmann7632343

La 7632343-1 (SMB) es una placa electrónica de control Viessmann que nuestro taller ha confirmado para la Vitodens 100 WB1K 26. Una tienda la lista también como 7632343 y 7632475. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Código del circuito 7632343-1
Marcado SMB · revisión F02
Fusibles T0.315A y T2.5A

Todos los códigos de esta unidad4

Referencia Viessmann: 7632343
Código del circuito: 7632343-1
Modelo: SMB
SKU Ecoklima: PLC291

El mismo código del circuito se escribe a veces 76323431, 7632343 1 o 7632343.1.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Es la placa principal de la caldera (PCB principal): esta unidad es la revisión F02, con marcado SMB, subplaca secundaria SM1 y módulo de pantalla SIB.

Compruébalo en tu placa

Busca en el circuito principal el código serigrafiado 7632343-1 (base 7632343) y el marcado SMB.
Compara la etiqueta roja adjunta (7632475), el marcado CML-G 31 y el número bajo el código de barras (7632474740733126).
Comprueba que la tuya lleva la subplaca 17633243-1 (SM1) y el módulo de pantalla 7652543-1 (SIB).
No la confundas con otras placas de la Vitodens 100: la VR20 7823072, la 7841525 de la WB1B o la 7870767 de la WB1KC.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

7632343-1	Código del circuito (serigrafía) · marcado SMB · revisión F02
7632343	Código base serigrafiado; una tienda lo da como placa electrónica Viessmann
7632475	Etiqueta roja adjunta; una tienda lo lista como otro indicador de esta placa
CML-G 31	Marcado de la placa (variante SKT)
7632474740733126	Número impreso bajo el código de barras (código marcado)
17633243-1	Subplaca secundaria (marcado SM1)
7652543-1	Módulo de pantalla (marcado SIB)
42105	Código de la etiqueta de la subplaca

No la confundas con

7823072Placa VR20 de Viessmann (circuit imprimé / Leiterplatte) · Otro código y otro marcado: figura en la nomenclatura de la Vitodens 100 WB1 de 24 kW, no es la SMB 7632343-1
7841525 / 7841748Placa de la Vitodens 100-W WB1B (13 a 35 kW) · Otra placa, de la WB1B; no lleva el código 7632343
7870767 / 7865467Placas de la Vitodens 100 WB1HC / WB1KC · Otras placas. Una lista de recambios de la WB1KC 26 kW combi indica que la 7865467 se sustituye por la 7870767 (VBC113-F22.001). La WB1K 26 es la única caldera confirmada por el taller.

Calderas en las que va

1 confirmada

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Viessmann Vitodens 100 WB1K 26Confirmada por nuestro taller

No sirve para

Viessmann Vitodens 100-W WB1B (13/16/19/26/35 kW)Una tienda le da otra placa: 7841525 / 7841748
Viessmann Vitodens 100 WB1HC / WB1KCUna tienda les da otras placas: 7870767 / 7865467

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Fusible según el manual oficial de la Vitodens 100-W WB1B (otra variante)

Fusible F4 de la unidad de control: T 2.5A (lento)Manual oficial Viessmann WB1B CombiPlus
Fusible de recambio de Viessmann: Pack de 10 · ref. 7404 396Mismo manual

Marcados de esta unidad

Revisión de la PCB principal: F02
Variante o posición marcada: SKT
Marcado de la subplaca secundaria: SM1
Marcado del módulo de pantalla: SIB
Fusible F3: T0.315A
Formato del portafusible: 5X20
Subplaca 7632343-1: código/revisión F02; marcado SMB
Placa 7632343 / 7632343-1: marcado CML-G 31; variante/posición SKT
Subplaca: código 42105; referencia no confirmada
Subplaca 17633243-1: marcado SM1
Módulo/display 7652543-1: marcado SIB
Marcado PCB: 7632343-1 SMB

Antes de cambiar la placa

Lo que revisa el técnico

Revisa el fusible F4 antes de cambiarla

La unidad lleva F3 T0.315A y F4 T2.5A (5X20). El manual oficial de la Vitodens 100-W WB1B indica cortar la alimentación, abatir la unidad de control, retirar la tapa y comprobar el fusible F4.

Compara las subplacas

Subplaca 17633243-1 (SM1) y módulo de pantalla 7652543-1 (SIB): deben coincidir con los de tu placa.

Descarga la electricidad estática

Preguntas frecuentes

7 preguntas

¿Cómo sé que es la placa SMB 7632343-1?

Busca el código 7632343-1 serigrafiado en el circuito principal (el código base es 7632343). Esta unidad es la revisión F02 con el marcado SMB. Después compara la etiqueta roja adjunta (7632475) y el marcado CML-G 31. Una tienda recoge la placa Viessmann 7632343 con los indicadores 7632475 y 7632343-1 SMB.

¿Sirve para mi Vitodens 100 WB1K 26?

Sí. Nuestro taller ha confirmado esta placa para la Vitodens 100 WB1K 26.

¿Vale para otra Vitodens 100, como la WB1B o la WB1KC?

No lo damos por seguro: solo está confirmada la WB1K 26. Una tienda da para la WB1B (13 a 35 kW) otra placa, la 7841525 o 7841748, y para la WB1HC y la WB1KC las 7870767 y 7865467. Según una lista de recambios de la WB1KC 26 kW combi, la 7865467 está sustituida por la 7870767. Compara el código serigrafiado o envíanos desde Contacto una foto de la placa y de la placa de características de tu caldera.

¿Qué diferencia hay entre 7632343 y 7632343-1?

Son la misma placa. 7632343 es el código base serigrafiado y 7632343-1 el código completo del circuito (marcado SMB, revisión F02). Una tienda los lista juntos en la misma ficha, con el indicador 7632475.

¿Qué significan 7632475, CML-G 31 y SKT?

7632475 es el número de la etiqueta roja adjunta, y una tienda lo lista como otro indicador de esta placa. CML-G 31 es el marcado de la placa y SKT la variante o posición marcada. Bajo el código de barras figura además 7632474740733126. Sirven para comparar con tu placa.

¿Qué subplacas y fusibles lleva esta unidad?

Lleva una subplaca 17633243-1 (marcado SM1, etiqueta 42105) y un módulo de pantalla 7652543-1 (marcado SIB). Los fusibles son F3 T0.315A y F4 T2.5A, en formato 5X20. El manual oficial de la Vitodens 100-W WB1B da el F4 como T 2.5A (lento) y su recambio en pack de 10, ref. 7404 396.

¿Qué hay que tener en cuenta al manipularla?

Viessmann pide, al sustituir la unidad de control de la Vitodens 100-W, descargar antes la electricidad estática tocando un objeto con toma de tierra, porque los conjuntos electrónicos pueden dañarse. Si revisas el fusible F4, el manual oficial de la Vitodens 100-W WB1B indica cortar antes la alimentación general y abatir la unidad de control.

Cómo hemos verificado esta ficha

Viessmann SMB

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

La WB1K 26 está confirmada por nuestro taller. Entre las fuentes externas, solo una tienda une 7632343, 7632475 y 7632343-1 SMB con una placa Viessmann; ningún manual ni despiece leído cita estos códigos.

Fuentes consultadas

Openclima: ficha de la placa electrónica Viessmann 7632343Lista 7632343 con los otros indicadores 7632475 / 7632343-1 SMB

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Viessmann; la marca se cita para indicar compatibilidad.
