Placa electrónica Viessmann 7556182 (7556182-3) para Vitodens 100W B1HC

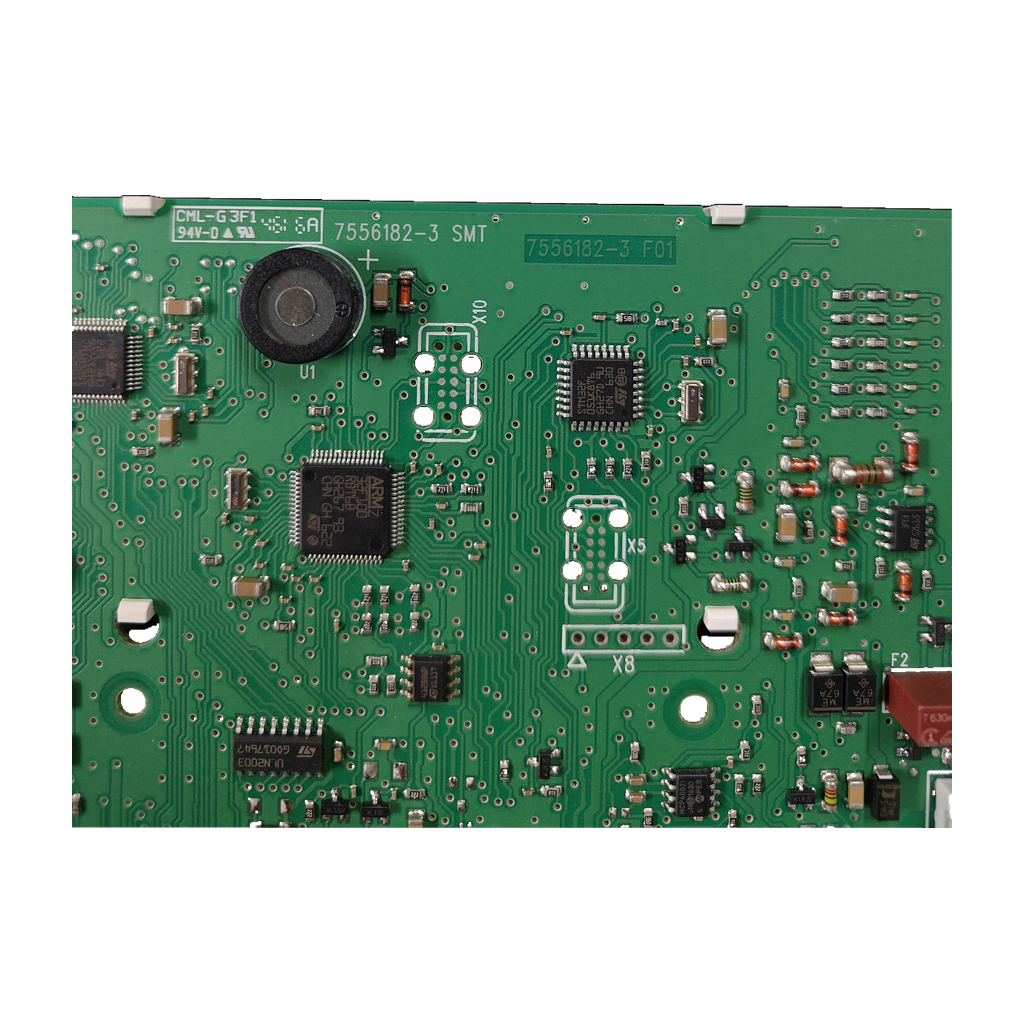

Nuestra unidad marca 7556182 y 7556182-3 (con las marcas SMT y F01), además de 7742742 y la serigrafía CML-G3F1. Un anuncio de Wallapop de una placa Viessmann Vitodens 100-W da 7556182-3 SMT como «Referencia» y 7742742 como «Modelo». Compara también el portafusible F4: el de nuestra unidad marca T2.5A / 5x20.

Sí. Nuestro taller la ha confirmado para la Vitodens 100W B1HC. Ninguna fuente externa abierta une esta placa con el tipo B1HC, pero un anuncio de Wallapop con 7556182-3 SMT y 7742742 la da para la Vitodens 100-W de 19, 26, 30 y 35 kW. La lista de piezas del manual oficial de la B1HC que hemos leído no nombra la 7556182: lista la unidad de control VBC113-D20.

No lo hemos confirmado. Solo un anuncio de Wallapop la da para la Vitodens 100-W en general (19 a 35 kW), sin indicar el tipo. Dos tiendas dan para la B1KC la regulación 7870767 y una tienda da la 7832516 para la WB1B. Compara 7556182 y 7556182-3 con tu placa y envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera, o llama al 919 931 595.

Openclima vende la placa original Viessmann con la 7556182 como «versión de electrónica». El 7556182-3 (con SMT o F01) es la referencia que da nuestro taller a la pieza y el código del circuito marcado en ella; Wallapop lo da como «Referencia» y da el 7742742 como «Modelo». CML-G3F1 es la designación serigrafiada del circuito. Ninguna fuente explica el sufijo -3 ni las marcas SMT y F01.

Son otros códigos y ninguna fuente los une a la 7556182. La lista de piezas del manual oficial de la B1HC/B1KC da como unidad de control la VBC113-D20 (pos. 0004). La 7870767 (VBC113-F22.001) sustituye a la 7865467 según 2 tiendas, y 4 tiendas la dan para la B1HC. Nuestro taller sí ha confirmado la 7556182 para la B1HC: compara siempre los códigos de tu placa antes de pedir.

En la unidad que revisamos: F4 de T2.5A (5×20 mm), F5 de 1 A y 250 V, otro de T315 mA y 250 V (F5 y este, marcados 310) y F3 de T0.1A y 250 V. Son valores marcados en la pieza fotografiada, no mediciones. La lista de piezas oficial de la B1HC/B1KC da para su unidad de control un fusible de 2,5 A (lento) y 250 V: coincide en intensidad con el F4, pero la lista no dice que sea el F4 ni da el tamaño.

Un técnico cualificado. La placa se conecta a la red eléctrica (entrada marcada MAINS) y va en una caldera de gas, así que hay que trabajar con la caldera sin tensión. El manual de la B1HC describe comprobar el fusible F4 de la regulación de la caldera, quitando antes la tensión de red. No consta que sea el F4 de esta placa.
