Placa electrónica Viessmann CML-G 3F1 · 7661201-4 para Vitodens 100W B1K-26: Pieza e identificador ampliado

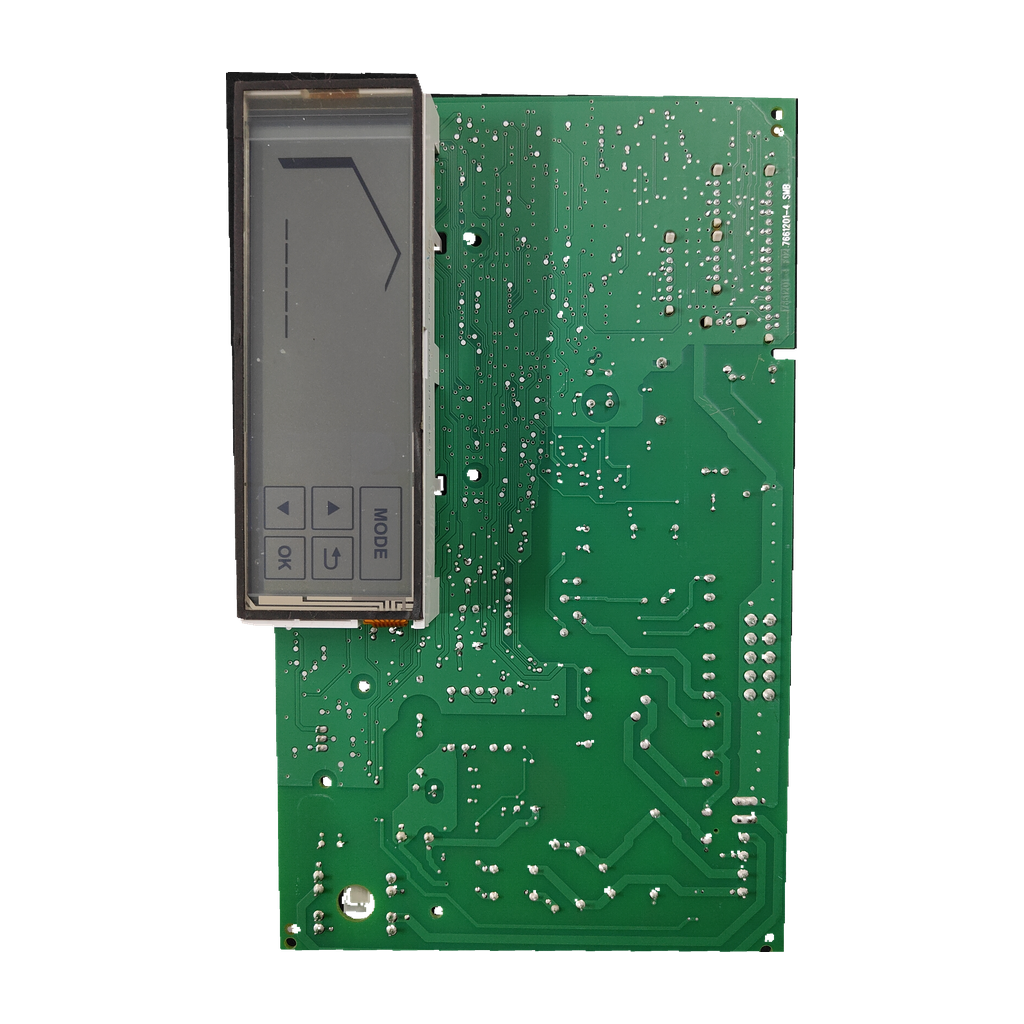

Placa electrónica Viessmann CML-G 3F1 · 7661201-4 para Vitodens 100W B1K-26: vista 2

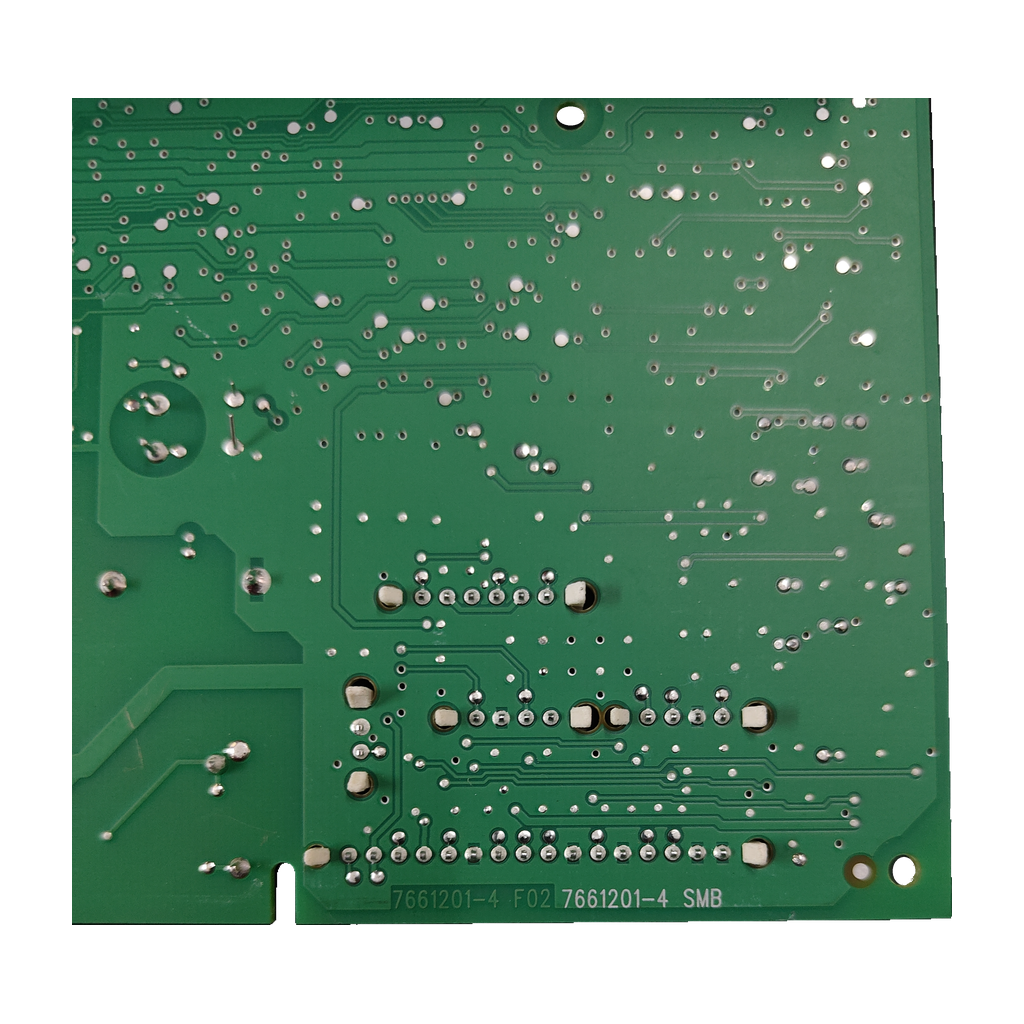

Placa electrónica Viessmann CML-G 3F1 · 7661201-4 para Vitodens 100W B1K-26: vista 3

ViessmannFotos de esta unidad

1 / 3

Pieza e identificador ampliado. Fotos de la pieza que vendemos, con el fondo retirado.

ViessmannCompatibilidad confirmada

Placa electrónica Viessmann CML-G 3F1 · 7661201-4 para Vitodens 100W B1K-26

Código del circuito7661201-4

La placa electrónica Viessmann CML-G 3F1 (circuito 7661201-4, marcada también 7661201 y 7782077) es la que nuestro taller ha confirmado para la Vitodens 100W B1K-26. Usada y revisada.

Precio a consultar

Reservar por teléfono919 931 595 Escribirnos

Te confirmamos precio y plazo por teléfono o por escrito.

Circuito 7661201-4
Modelo CML-G 3F1
F2 T630 mA · F4 T2,5 A
Vitodens 100W B1K-26

Todos los códigos de esta unidad3

Código del circuito: 7661201-4
Modelo: CML-G 3F1
SKU Ecoklima: PLC290

La referencia confirmada por nuestro taller es 7661201-4. Ninguna lista de recambios leída nombra esta placa; compara también 7661201 y 7782077, que van marcados.

Te confirmamos si es tu placaAntes de comprar, con los códigos de tu pieza
Revisada en nuestro tallerGarantía legal de conformidad
Devolución en 14 díasDerecho de desistimiento para consumidores
Atención directa919 931 595 · Coslada (Madrid)

Cómo saber si es tu placa

5 pasos

Placa electrónica de una caldera Viessmann Vitodens 100. Lleva la serigrafía MAINS (entrada de red) y dos fusibles marcados, F2 y F4.

Compruébalo en tu placa

Busca el código 7661201-4 impreso en la placa (también se lee 7661201-4 SMB, F02 o SMT) y el modelo CML-G3F1.
Comprueba que tu placa lleva también los marcados 7661201 y 7782077, y la serigrafía MAINS junto a la entrada de red.
Compara los fusibles: F2 T630 mA 250 V y F4 T2,5 A de formato 5×20 mm.
Compara todos los códigos, no solo uno: los marcados no acreditan por sí solos compatibilidad con otras variantes. No la confundas con la 7823072, la 7865467 ni la 7842194.
Si coinciden, llámanos al 919 931 595 con el modelo de tu caldera.

Códigos de esta pieza

7661201-4	Referencia confirmada por nuestro taller; código del circuito impreso, también marcado 7661201-4 SMB, 7661201-4 F02 y 7661201-4 SMT (sin guion: 766120104)
7661201	Código marcado en la placa; un foro técnico lo asocia a la placa de una Vitodens 100
CML-G 3F1	Modelo de la placa (marcado CML-G3F1)
7782077	Código marcado en la placa
7671564703594101	Número largo marcado en la placa

No la confundas con

7823072Viessmann Leiterplatte VR20, placa de sustitución que una tienda da para varias Vitodens 100/200/222/300, Vitopend 200 y Vitoplus 300 · Es otro código y el listado no lo relaciona con el 7661201.
7865467 (ahora 7870767)Placa de control VBC113-F22.001 que una lista de recambios da para la Vitodens 100 WB1KC 26 kW Combi (serie 7570673) · Es otro código y la lista no cita el 7661201.
7842194PCB VBC113-C11.XX que una tienda da para la serie Vitodens 100-W B1HA/B1KA · Es otro código y la tienda no cita el 7661201 ni indica potencia ni modelo exacto.

Calderas en las que va

2 confirmadas

Las calderas confirmadas las ha comprobado nuestro taller con esta pieza o aparecen con su referencia en el despiece oficial o en al menos 3 fuentes independientes.

ConfirmadasConfirmada

Viessmann Vitodens 100W B1K-26Confirmada por nuestro taller
E345Confirmada por nuestro taller

No sirve para

Viessmann Vitodens 100 WB1KC 26 kW Combi (serie 7570673)Lleva otra placa: 7865467 (ahora 7870767), según heatingspareparts.com y hssspares.co.uk

¿No ves tu caldera?

Dinos la marca y el modelo que aparecen en la placa de características de tu caldera y te confirmamos si esta placa le sirve.

Llamar al 919 931 595 Escribirnos

Ficha técnica

Datos leídos en esta unidad y de nuestra investigación

Identificación y códigos del repuesto

Código marcado: 7661201-4 SMB / 7661201-4 F02
Código marcado: 7661201-4 SMT
Código marcado: CML-G3F1 / 94V-0 / 4A

Los códigos marcados no equivalen necesariamente a la referencia de un kit ni acreditan compatibilidad con otras variantes.

Características y marcados técnicos

Marcado de portafusible F4: T2.5A / 5x20

Valores y marcados del ejemplar fotografiado; no son mediciones de funcionamiento.

Datos de nuestro inventario

Aplicación indicada en inventario: E345 · VITODENS 100W B1K-26
Subcomponente fusible F2: T630 mA 250 V
Subcomponente fusible F4: formato 5×20 mm
Conexión/serigrafía: MAINS
Código marcado: 7661201; 7661201-4 SMB / 7661201-4 F02; 7661201-4 SMT; 7782077; 7671564703594101; CML-G3F1 / 94V-0 / 4A

Anotados al recibir la pieza; sin contrastar con el fabricante.

Antes de cambiar la placa

Lo que revisa el técnico

Revisa los fusibles

La placa lleva marcados F2 T630 mA 250 V y F4 T2,5 A (5×20 mm). Compruébalos antes de dar la placa por averiada.

Monta con un técnico

Trabaja con la tensión de red en una caldera de gas: debe montarla un instalador cualificado, con la caldera desconectada de la red.

Preguntas frecuentes

7 preguntas

¿Dónde está el código de esta placa y cuál debo comparar con la mía?

El circuito impreso lleva marcado 7661201-4 (también se lee 7661201-4 SMB, 7661201-4 F02 y 7661201-4 SMT), además de 7661201, 7782077, el modelo CML-G3F1 y el número 7671564703594101. Empieza por 7661201-4 y CML-G3F1 y comprueba el resto. En nuestros datos consta también sin guion: 766120104.

¿Sirve para mi Vitodens 100W B1K-26?

Sí. Nuestro taller ha confirmado esta placa para la Vitodens 100W B1K-26. Mira el modelo completo en la placa de características de tu caldera y compara el 7661201-4 y el CML-G3F1 con los marcados de tu placa.

¿Qué significan los códigos 7661201-4, 7661201 y 7782077?

7661201-4 es el código del circuito impreso y la referencia que nuestro taller tiene confirmada para esta placa. 7661201 es la identificación marcada, y un foro técnico (elektroda.pl) la asocia a la placa de una Vitodens 100. Para 7782077 no hay fuente que diga qué designa: va marcado en la placa.

¿Vale para otra Vitodens 100 o solo para la B1K-26?

Nuestro taller ha confirmado la Vitodens 100W B1K-26. El foro elektroda asocia el 7661201 a una Vitodens 100 sin indicar variante. Ninguna fuente une el 7661201-4 a otra variante concreta. Dos tiendas (heatingspareparts.com y hssspares.co.uk) dan para la Vitodens 100 WB1KC 26 kW Combi (serie 7570673) otra placa de control, la 7865467 (ahora 7870767). Si tu caldera es otra, compara los códigos y envíanos desde Contacto una foto de la etiqueta de tu placa y de la caldera, o llama al 919 931 595.

¿Qué otras placas Viessmann se parecen y no debo confundir con esta?

La 7823072 (Leiterplatte VR20) la ofrece una tienda como placa de sustitución para varias Vitodens 100/200/222/300, Vitopend 200 y Vitoplus 300. La 7865467 (ahora 7870767) figura como placa de control de la Vitodens 100 WB1KC 26 kW Combi, y otra tienda da la 7842194 (VBC113-C11.XX) para la serie B1HA/B1KA. Ninguna cita el 7661201. No las damos por equivalentes: compara siempre los códigos marcados.

¿Qué fusibles lleva y debo revisarlos antes de cambiar la placa?

Lleva marcados F2 de T630 mA 250 V y F4 de T2,5 A, este de formato 5×20 mm. Conviene comprobarlos antes de dar la placa por averiada; si hay que sustituir alguno, debe ser del mismo valor y formato. Son los valores del ejemplar fotografiado, no mediciones de funcionamiento.

¿Puedo montarla yo o debe hacerlo un técnico?

Conviene que la monte un técnico cualificado: la placa recibe la tensión de red (lleva la serigrafía MAINS) en una caldera de gas. Debe cambiarse con la caldera desconectada de la red eléctrica y probarse después.

Cómo hemos verificado esta ficha

Viessmann CML-G 3F1

Compatibilidad confirmada por nuestro taller · 1 fuente externa de la referencia

Pieza, códigos y calderas confirmados por nuestro taller. Solo un foro técnico externo asocia el 7661201 a la placa de una Vitodens 100; ninguna lista de recambios leída nombra esta placa.

Fuentes consultadas

elektroda.pl: hilo sobre la placa 7661201 de una Vitodens 100Asocia el código 7661201 a la placa de la caldera Vitodens 100

No contamos como fuente nuestras propias webs ni resultados de buscadores sin abrir. Ecoklima no es distribuidor oficial de Viessmann; la marca se cita para indicar compatibilidad.
