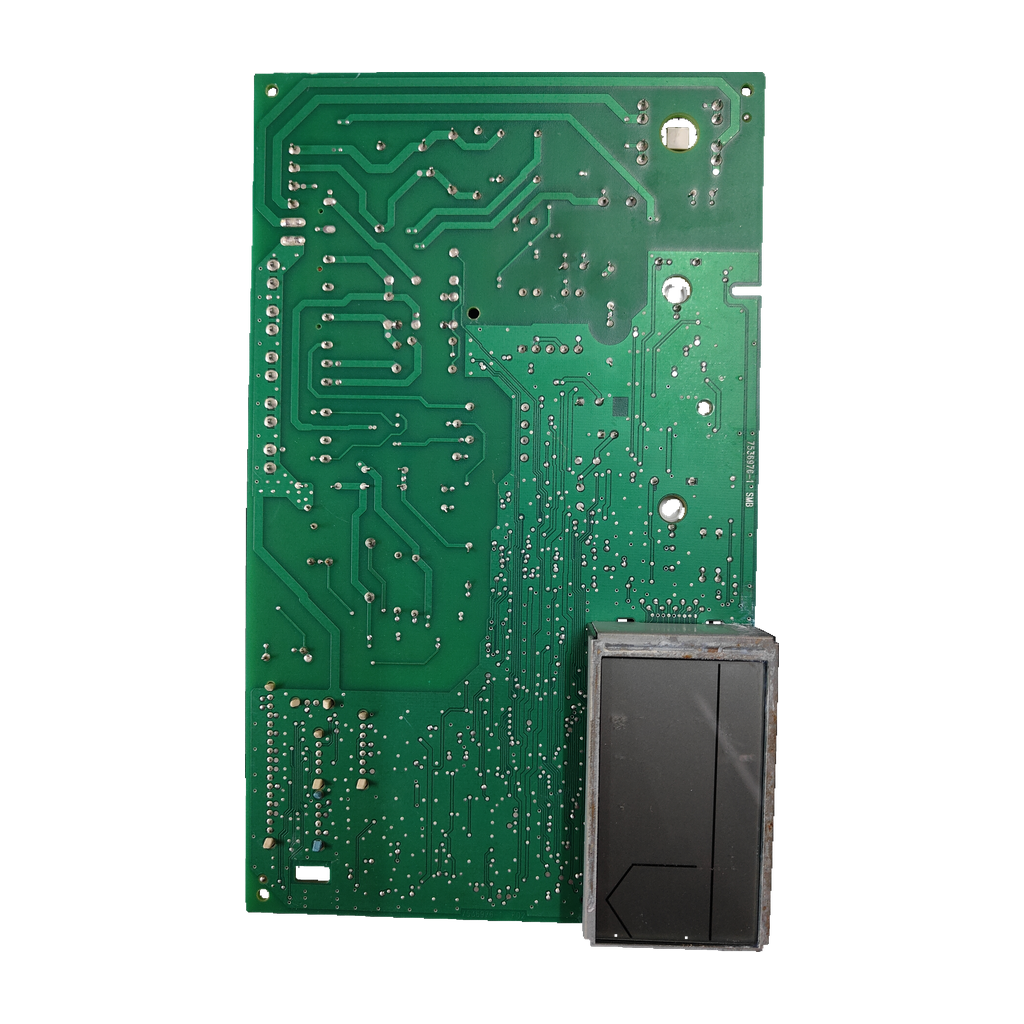

Placa electrónica Viessmann 7536976-1 · 7536969 para Vitodens 100

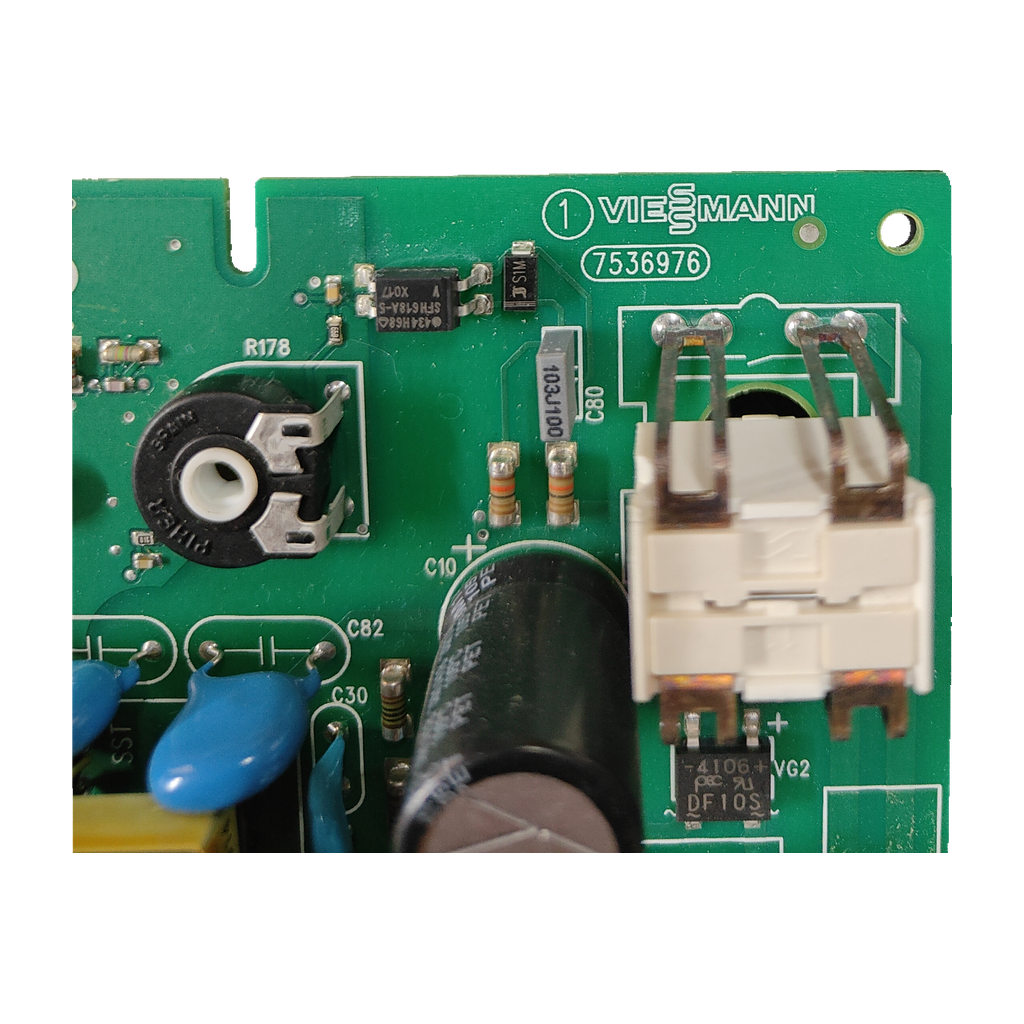

En el circuito de nuestra unidad figuran 7536969 y 7536976-1; el código marcado es el 41443. El anuncio de Kleinanzeigen da 7536969 / 7536976-1 juntos como número de pieza; el de leboncoin solo cita la 7536969, y ninguna lista oficial leída explica la relación. Compara los tres con los de tu placa.

Sí. Nuestro taller la ha confirmado para la Vitodens 100. Un anuncio de leboncoin cita la referencia 7536969 de una placa instalada en una Vitodens 100-W: es una sola fuente y ese modelo no está confirmado por el taller. Los manuales y listas de recambios de la Vitodens 100 (WB1 y WB1B) que hemos leído no citan los códigos de esta placa, así que si tu modelo es otro, compara los marcados.

No está confirmada por el taller. Un anuncio de Kleinanzeigen, ya borrado y marcado como reservado, ofrecía una placa para la Vitopend 100-W (WH1D) con «Teilenummer: 7536969 / 7536976-1»; es una sola fuente. El manual oficial de la Vitopend 100-W indica que la caldera lleva una PCB, pero no cita estos códigos. Compara los marcados, envíanos desde Contacto una foto de la etiqueta o llámanos al 919 931 595.

Ninguna fuente leída explica qué significan estos marcados. Son datos de nuestra unidad, confirmados por el taller: 41443 es el código marcado de la placa y el módulo negro lleva 9645338, TYPE 003603 y T. 120 °C. Ningún anuncio, manual ni lista de recambios leído cita el 41443 ni el 003603. En las páginas que hemos leído, el 9645338 solo aparece en un mensaje de un grupo de Facebook de recambios Viessmann (en polaco) que pide un transformador de encendido con ese número «para 100», sin marca de caldera y sin respuesta visible en el texto leído: no basta para afirmar que el módulo negro sea ese transformador.

Nuestra unidad lleva el fusible F4 de T2,5 A y, junto a F2, la serigrafía T0.63A. El manual oficial de la Vitodens 100-W WB1B da para el fusible F4 T 2.5A de su unidad de control el repuesto Viessmann 7404 396 (pack de 10, 2,5 A / 250 V), y dos tiendas lo listan como 7404396. Ningún documento lo une a esta placa: comprueba el valor impreso de tu fusible.

Es otro código. Loebbe, una tienda alemana, vende la Leiterplatte VR20 (Art.-Nr. 7823072) como placa de recambio «für diverse Vitodens 100/200/222/300, Vitopend 200, Vitoplus 300». Nuestra unidad es la 7536976-1 / 7536969, confirmada por el taller para la Vitodens 100. Compara los marcados de tu placa antes de pedir.

Un técnico cualificado. El manual de uso oficial de la Vitodens 100-W WB1B dice que la instalación o sustitución de componentes solo la hace un instalador cualificado, y el de instalación indica desconectar la alimentación principal antes de abrir la unidad de control.
